建立電路

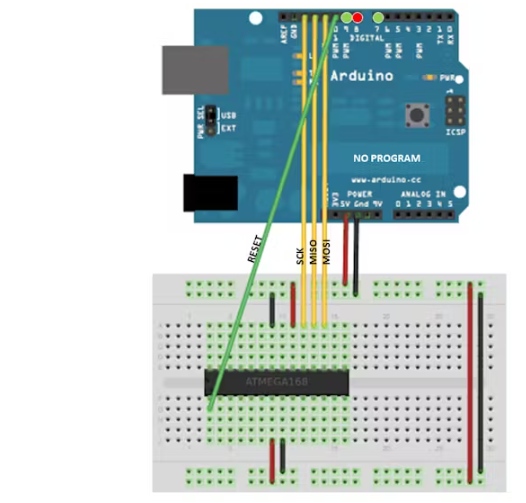

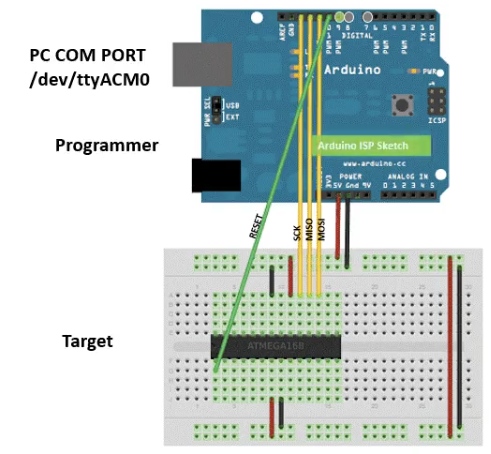

Arduino將運行Arduino ISP草圖，并作為編程設備。搬運電子元件時要小心。這張圖是從Arduino到面包板上的微控制器。

程序員變成了一個USB到SPI轉換器。十六進制文件存儲在您的個人電腦將被記錄到目標芯片的閃存。我們的編程器的Pin10切換我們的目標芯片的重置。一個十六進制文件從您的PC上傳到通過程序員的目標芯片。

上傳ArduinoISP草圖

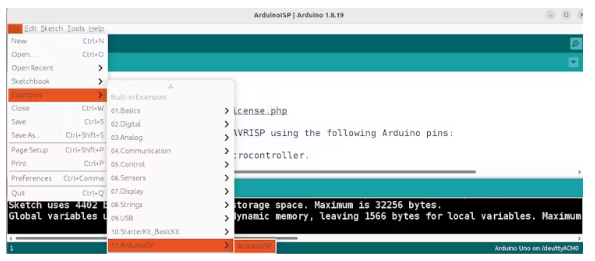

這是一個普通的草圖包含在示例- bbbb11 . arduinoisp。閱讀一些代碼，看看作者是怎么說的。下面的Arduino Uno表示編程設備。

上傳到編程器Uno，它就變成了一個位于串行通信端口上的名為avrisp或stk500v1的編程設備。

脈沖領導

Arduino Uno板現在是一個程序員，你可以用它來編程包含ATmega和atiny芯片的板。連接Uno和PC的USB端口現在變成了一個類似USBasp或USBtiny加密狗的編程器。

關閉Arduino ISP草圖，查看連接到編程器脈沖引腳的綠色LED。我們已經把這個Uno編程成一個編程工具。

ATmega168的草圖

打開你想上傳到目標芯片的草圖。這里我們使用Blink。文件- >菜單- >基本例子>眨了眨眼。我們的圖表以ATmega168芯片為目標，該處理器用于Diecimila板。

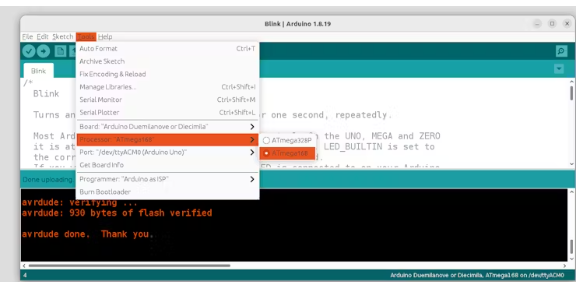

選擇單板和處理器，執行Tools-> board ->AVR->Diecimila，然后執行Tools-> processor ->ATmega168。

Arduino作為ISP

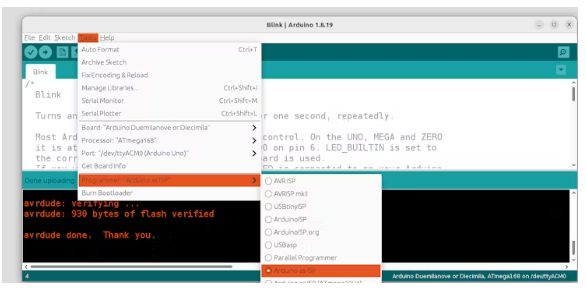

查看Tools- b> Programmer的菜單，你會看到很多選擇。選擇Arduino作為ISP。

使用編程器上傳

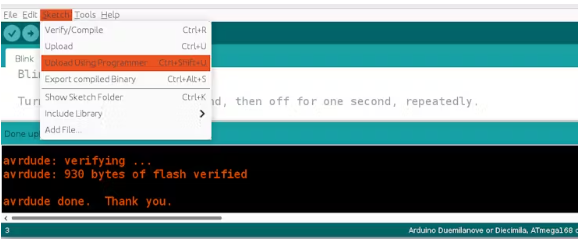

菜單草圖->上傳使用程序員或按ctrl+shift+U鍵盤。Arduino IDE程序將以直通模式與程序員交談以到達目標設備。

燃燒引導裝載程序?

好問題。既然你有了一個編程設備，你就可以在芯片上閃現新的程序了。只有當你想讓你的芯片像Arduino板一樣在USB端口上編程時，才需要引導加載程序。

引導加載程序消耗您可能需要用于程序的閃存。你最好只用Arduino ISP編程器編程一次芯片。

目標ATmega328p

目標可以是另一塊包含ATmega328p處理器的Uno板。也可能是一個微型芯片。使用菜單工具->板管理器選擇Arduino Uno板。

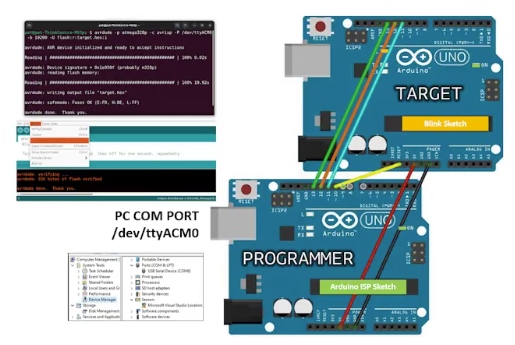

我們的程序員的Pin10切換我們的目標板的重置。一個十六進制文件從您的PC上傳到通過程序員的目標芯片。

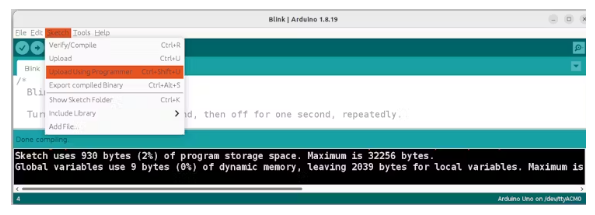

使用編程器上傳

查看進度以查看任何錯誤信息。屏幕底部顯示目標板。使用程序員或按鍵盤上的Ctrl+Shift+U。

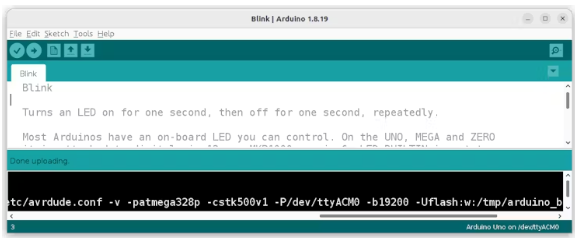

詳細輸出

在上傳期間打開詳細輸出，并查看使用avrdude命令的行。我們的Arduino作為ISP成為-c stk500v1編程電路。稍后我們將使用此信息。

刻錄引導程序II

有一些很好的理由將Bootloader刻錄到ATmega328p芯片上。當你從工廠購買芯片時，他們不會有引導程序。您正在編程的Uno板可能會擦除引導加載程序。

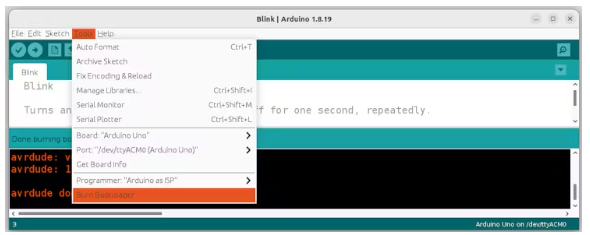

菜單工具->刻錄引導程序觀察消息1字節鎖定驗證。Burn Bootloader設置一個保險絲來阻止對安裝了引導加載程序的閃存的擦除。

Avrdude從CMD

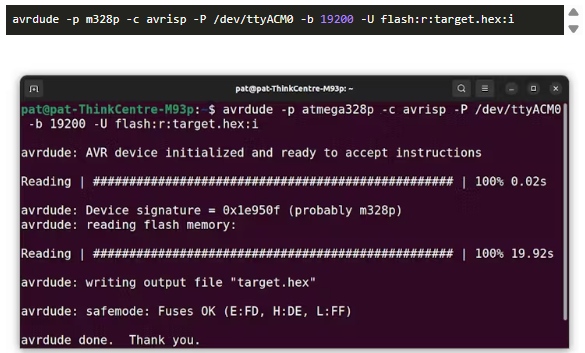

打開終端窗口。輸入avrdude命令。

注意，avrdude已經讀取了目標芯片的保險絲設置。當您通過串行端口編程Uno板時，這些值將被阻止。

我失敗了

您可能必須清除pin8上的紅色錯誤指示燈，按下編程板上的復位按鈕。檢查您輸入的參數。仔細檢查零件和電路值。使用-b 9600降低波特率。

一切都有聯系嗎?試試用另一臺電腦。嘗試不同的USB連接線。從USB2切換到USB3端口，反之亦然。試試Avrdude的GUI版本。綠色脈沖LED燈還在跳動嗎?

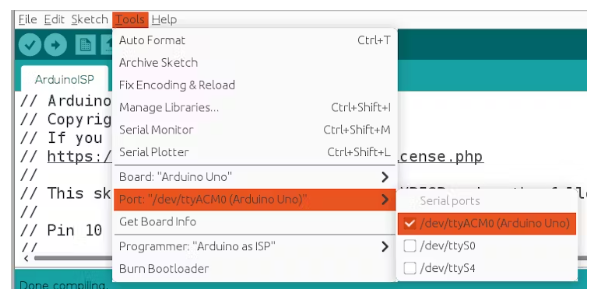

刷新編程板中的ArduinoISP草圖。驗證端口號。

微芯片工作室

ATmega和ATtiny芯片是由MicroChip制造的。MicroChip Studio和MPLab X IDE可以編寫在芯片上運行的程序。MicroChip Studio還提供了一個程序員上傳功能。

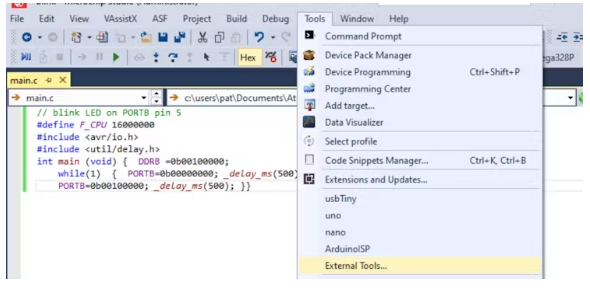

菜單工具->外部工具設置一個新的編程設備。

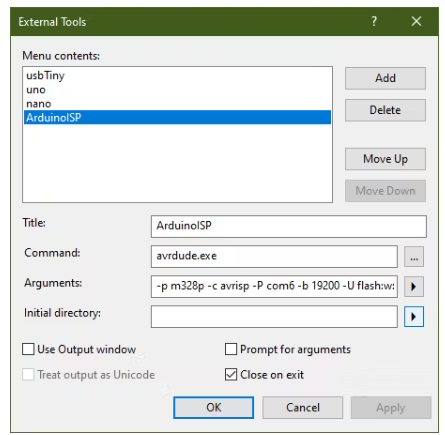

我們將調用新的外部工具ArduinoISP。在這臺計算機上，參數需要是

就像前面的avrdude命令一樣。腳本允許我們在名為debug的目錄中上傳一個以項目命名的十六進制文件。

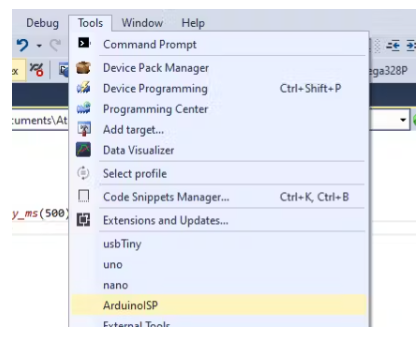

要對設備進行編程，請使用菜單Tools- b> ArduinoISP，當avrdude執行時，黑色命令窗口將閃爍。

AVR ISP Arduino屏蔽

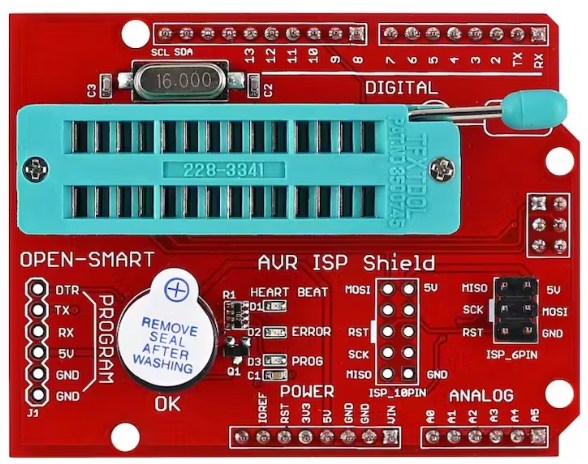

AVR ISP Arduino編程屏蔽帶28pin ZIF插座，可容納ATmega328p， ATmega8和ATmega168芯片。您可以在服務編程頭中對具有6針和10針I(yè)SP/ICSP的其他板進行編程。

將芯片插入ZIF插座或與ISP電纜連接。在Uno板上安裝屏蔽。連接到PC，上傳ArduinoISP草圖。檢查跳動脈搏指示器。通過復位Uno板清除紅色Error指示燈。
