在這個全面的教程中，我們將深入研究使用內置Modbus TCP服務器在NodeMCU微控制器上控制數字引腳的復雜性。Modbus是工業自動化中廣泛使用的通信協議，它促進了設備之間的無縫交互，實現了高效的控制和監控。通過將Modbus功能集成到您的NodeMCU ESP8266中，您可以通過TCP/IP網絡從任何Modbus客戶端遠程管理其數字引腳。

了解組件

在我們深入研究實現之前，讓我們花點時間來理解所涉及的組件：

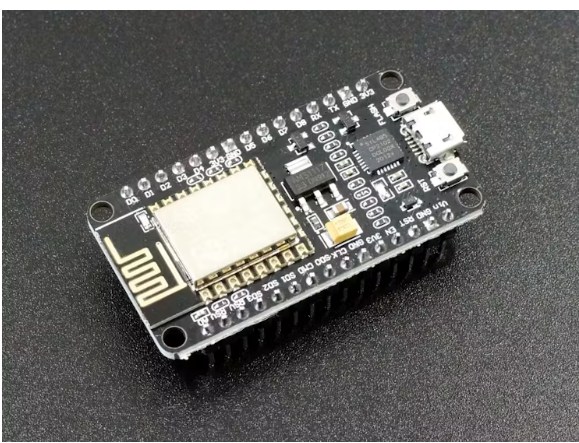

?NodeMCU：基于ESP8266 Wi-Fi模塊的流行開發板。由于其低成本，內置Wi-Fi功能以及與Arduino IDE的兼容性，它被廣泛用于物聯網項目。

?Modbus協議：一種串行通信協議，用于在網絡上的電子設備之間傳輸數據。它在控制和監視設備的工業自動化系統中尤其普遍。

?Modbus TCP: Modbus協議的擴展，使用TCP/IP作為傳輸層，允許設備通過以太網或Wi-Fi網絡進行通信。

?Modbus客戶端：向Modbus服務器發起數據采集或控制請求的設備或軟件應用程序。

?Modbus Server：一種設備或軟件應用程序，用于響應來自Modbus客戶端的請求，提供對數據寄存器的讀寫訪問。

先決條件

在繼續之前，請確保具備以下內容：

?硬件：NodeMCU ESP8266單板

?軟件：安裝在計算機上的Arduino IDE

?知識：基本了解Arduino編程

?網絡：接入Wi-Fi網絡

設置硬件

?使用USB線將您的NodeMCU ESP8266板連接到您的計算機。

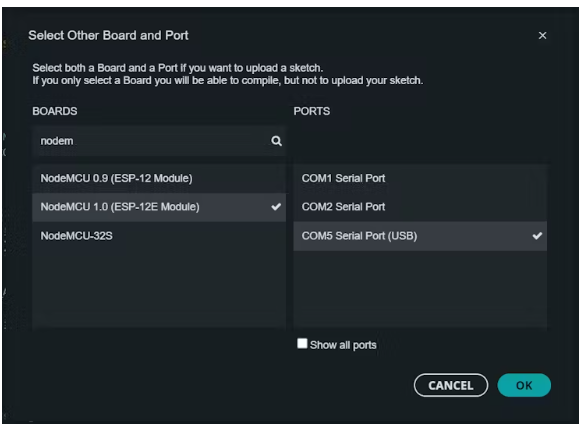

?打開計算機上的Arduino IDE。

設置軟件

?打開Arduino IDE。

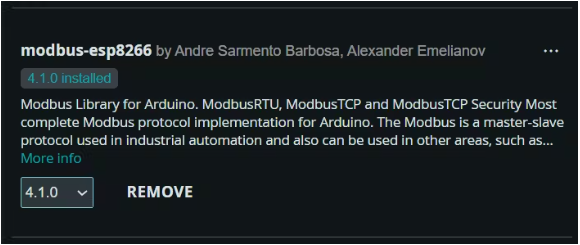

?安裝所需的庫，進入Sketch > Include Library > Manage libraries并搜索：

?ESP8266WiFi

?ModbusIP_ESP8266

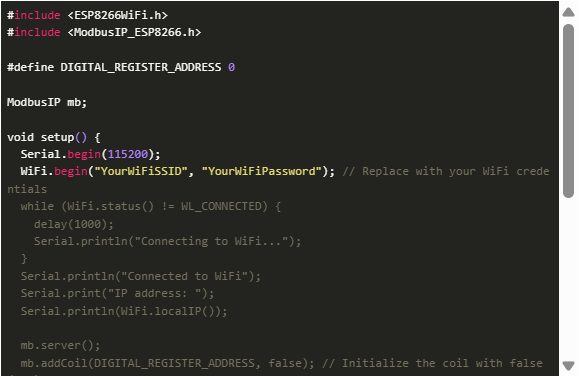

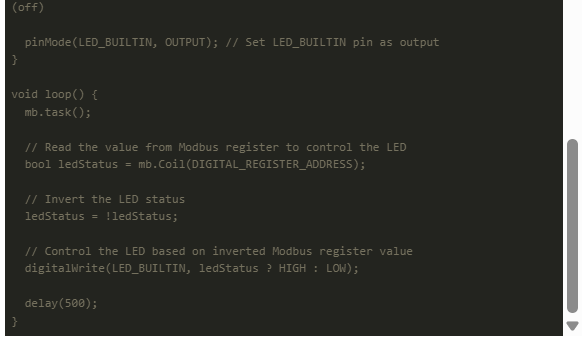

?將以下代碼復制并粘貼到Arduino IDE中：

?將“你的wifi id”和“你的wifi密碼”替換為你的Wi-Fi證書。

?通過點擊Arduino IDE中的Upload按鈕，將代碼上傳到您的NodeMCU ESP8266板。

與Modbus Server交互

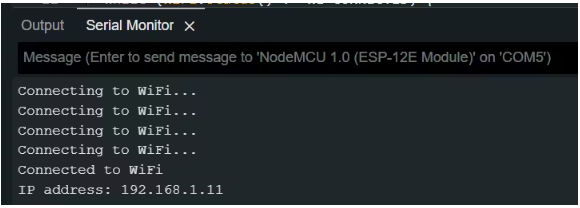

隨著代碼上傳并在您的NodeMCU ESP8266上運行，它現在可以作為Modbus TCP服務器使用。

您可以利用任何Modbus TCP客戶端軟件與它進行交互。以下是控制數字引腳的方法：

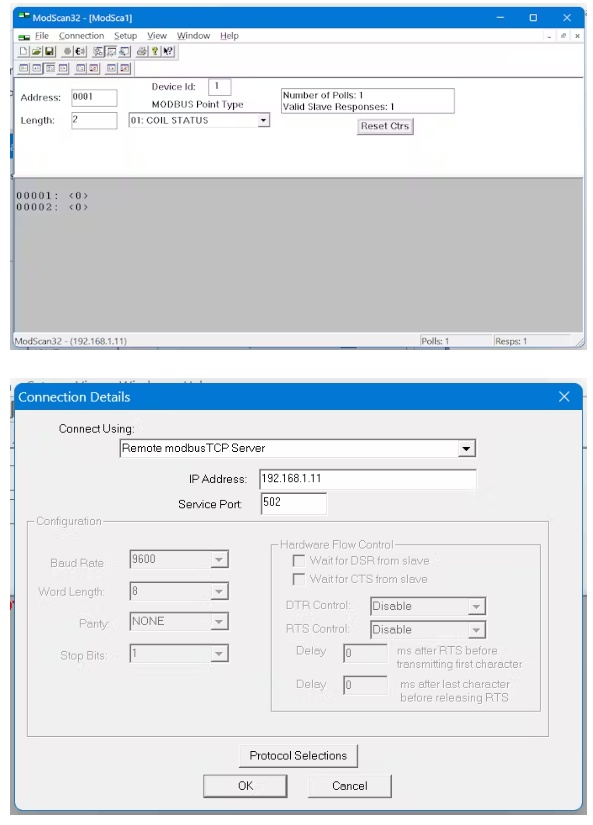

?打開你喜歡的Modbus TCP客戶端軟件(例如，ModScan， Node-RED等)。

?連接到nodecu ESP8266單板的IP地址和指定端口(默認為502)。

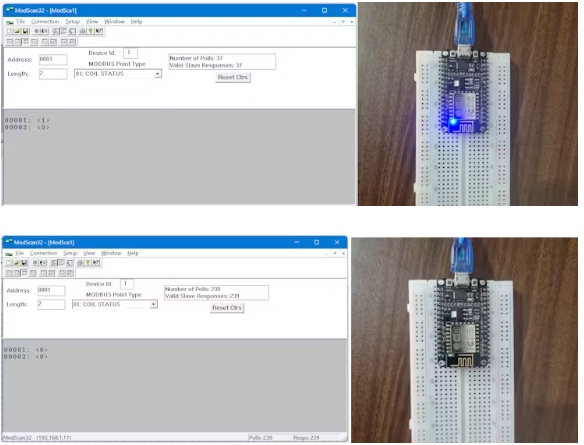

?將值0或1寫入指定的線圈地址，以控制連接到LED的數字引腳。

結論

總之，本教程為您提供了關于如何使用內置Modbus TCP服務器控制NodeMCU ESP8266微控制器的數字引腳的全面指南。通過將Modbus功能集成到基于nodemcu的項目中，您可以增強其功能，并通過網絡實現遠程控制和監控。通過結合額外的傳感器，執行器或邏輯來進一步實驗，以定制您的NodeMCU ESP8266系統，以適應特定的自動化或物聯網應用。通過從本教程中獲得的基礎知識，您可以在物聯網和工業自動化領域進行探索和創新。

本文編譯自hackster.io
