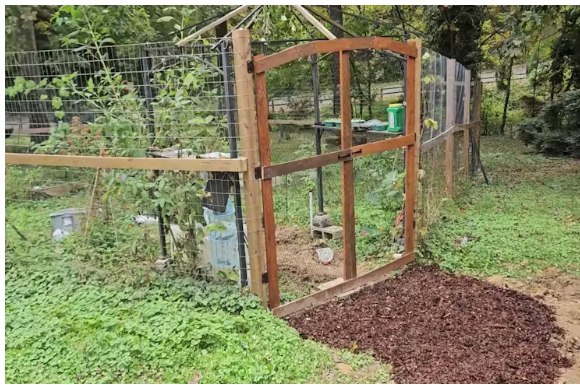

我妻子喜歡植物和食物，花園往往是她快樂的地方。問題是，它也是各種動物(尤其是鹿)的快樂之地，它們想先吃掉它。所以，在瘋狂的一年半的時間里，我最終設法找到時間建造了一個史詩般的花園。但是，我不能讓一個項目在沒有技術輔助的情況下進行，所以我建造了一個自動灌溉系統來配合它。

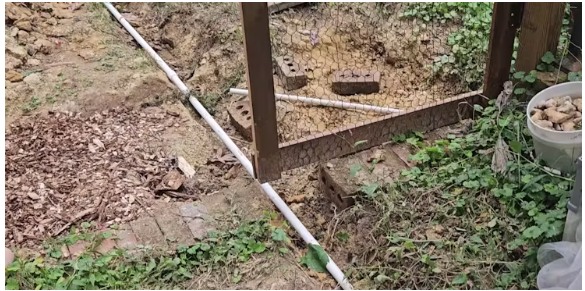

智能灌溉的目標是連接到我在排水溝上安裝的雨桶上。根據天氣情況，我們自動打開連接pvc灌溉系統的閥門，然后連接滴灌軟管。

硬件

我越來越喜歡ESP32作為我的首選arduino。即使是誰決定了瓶的順序(例如。D5, D18, D19, D21…??)必須有某種物質，它只是可靠地工作，讓我把一大堆代碼。

但是，盡管它的一個優點是可以使用wifi，但在院子里進行的項目往往很難獲得wifi信號。我把我的手機放在房子的另一端，而不是wifi的位置，所以幾乎沒有任何信號。因此，為了保證這一切都能可靠地工作，我使用的是blue公司的noteccarrier - f，以便在wifi出現故障時(實際上大多數時候都是這樣)打電話。

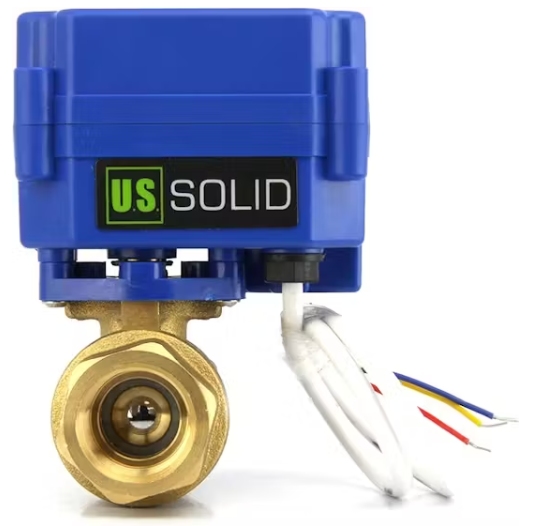

另一個關鍵的硬件是閥門。我試過其他的閥門，它們都不工作，而且沒有明顯的原因。我應該在這里添加一個附屬鏈接，因為我可以證明，我確實得到的閥門只是工作，但相反，我將是一個傻瓜，錯過了那些便士，只是提供我得到的圖片：

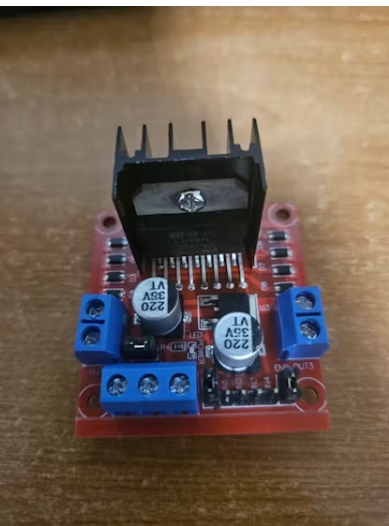

我們?nèi)匀恍枰獙㈤y門連接到arduino，因此我們需要最后一個組件。我使用的是L298N電機驅動控制器板。這是一個難得的美妙時刻，我一直在做這些無聊的項目，我碰巧手頭有一些，而且還設法找到了它們(這是不可思議的部分)。

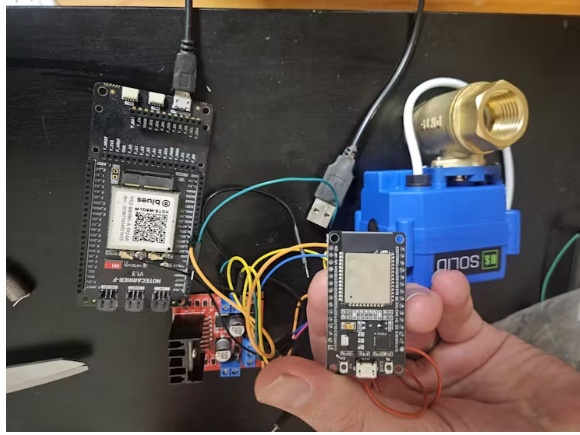

下面是引腳輸出：

Esp32 d18→l298n in3

Esp32 d19→l298n in4

12V電源- L298N

12V電源的GND和ESP32的GND - L298N GND

球閥黃色→L298N GND

球閥紅色→OUT3

球閥藍色→OUT4

ESP32 D21 (SDA)→Notecarrier-F上的SDA

ESP32 D22 (SCL)→nocarrier - f上的SCL

ESP32 GND→GND無載波- f

ESP32和Notecarrier-F分別通過usb供電。

代碼!

這里有很多代碼，但可以相對簡潔地總結。所有這一切的主要目標是獲取天氣數據，并決定是否相應澆水。

大多數情況下，我們的目標是每隔一天澆一次水。如果昨天下了不少雨，或者今天很有可能會下雨，今天就不要澆水了。如果天氣特別熱，就每天澆水。對于天氣數據，我嘗試了一些與以前項目不同的東西，它似乎很有效，那就是Open Meteo。

我們讓設備在不使用時休眠，它會在早上醒來獲取天氣數據。我們會先嘗試使用wifi，如果無法使用，我們就會使用blue。

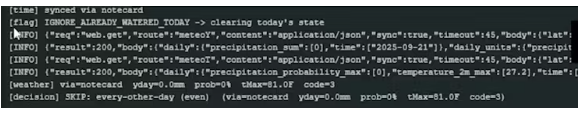

我添加了兩個非常方便的測試字段，以確保一切工作，它們是IGNORE_ALREADY_WATERED_TODAY和FORCE_NOTECARD標志。從名字上看，它們很簡單，但如果我們用天氣數據來測試所有東西，以確保閥門的開啟和關閉正確不止一次，我們可以忽略我們今天已經澆水了。在配置blue時，我們可以強制代碼使用記事卡。這是特別有用的，因為ESP32實際上能夠成功地在內部進行wifi呼叫，而我們應該期望呼叫在外部失敗-所以我們需要確保我們在測試時不使用wifi，一旦我們知道該部分工作。

添加藍調

對于不太熟悉Blues的人來說，這是在我們可能沒有其他連接時發送或接收數據的好方法。我傾向于把它作為遠離wifi的項目的首選。

如果你是布魯斯的新手，第一步是遵循他們的快速入門指南(在這里找到)，它會引導你配置一切，并啟動和運行。一旦你的項目設置好了，只要遵循下面的步驟，你就可以開始了。

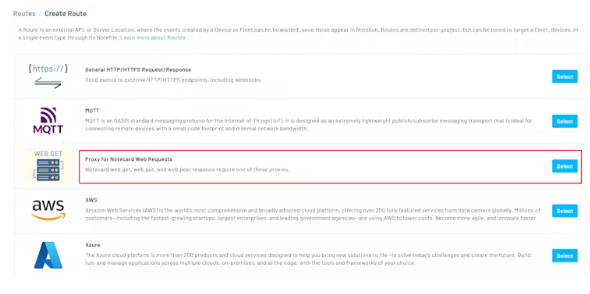

對于這個項目中的路由，我們使用了Notecard Web請求的代理選項，如下所示：

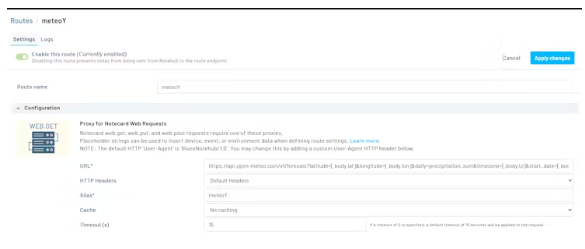

對于我的設置，我發現在Blues項目中設置2條路由效果很好。一個取昨天的數據，一個取今天的數據。我發現在Blues路由url中包含字段對我來說效果很好，所以它們有點長，但您需要的兩個字段都在下面。我標記我的路線meteoY和meteoT(昨天和今天，使用meteo api)。

這樣，我們就擁有了我們所需要的一切，以便我們已經討論過的代碼能夠完全工作。

額外的信用-一個安卓應用程序

時不時地，我們會有一種暗示，我們應該“再快速做一件事”。我的想法是，通過像web瀏覽器這樣的url來調用arduino很容易，所以我基本上只是讓它看起來更好。

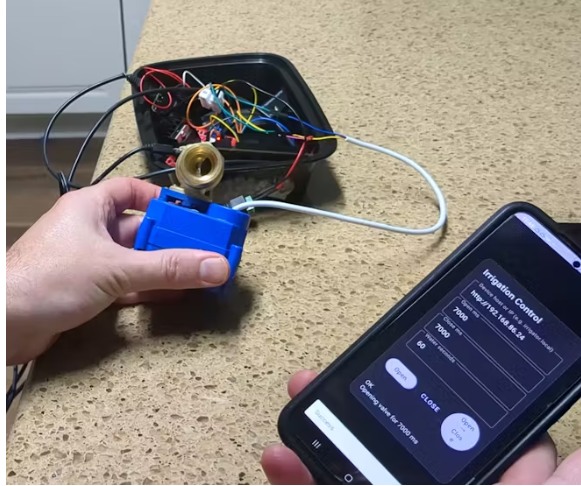

該應用程序的目的是提供直接控制閥門的能力，我們可以打開，關閉，或者打開然后關閉(就像按一個按鈕打開，等待，然后關閉)閥門。

無論如何，它都不是世界上最花哨的應用程序，但它確實可以完整地工作，并且包含在項目中。使此工作一致的最簡單方法是使用ESP32的ip地址，您可以鎖定該地址以使其與wi - fi網絡保持一致。例如，我使用谷歌Wifi設置，為了保持ip地址一致，我可以在谷歌Home應用程序中這樣做。

回想起來，這個想法的問題是，如前所述，設置對wifi來說有點太遠了。由于這個應用程序被設置為通過wifi工作，理論上它確實工作，但在實踐中，這是一個有點愚蠢的附加組件，至少對我的設置。如果你遵循，你的設置是在你的wifi范圍內，歡迎你!值得慶幸的是，我認為沒有必要手動打開和關閉閥門。如果我們覺得需要澆水的水量超過了雨水桶的自動水量，我們就用軟管。

完成了!

整個項目(包括花園的建造)花費了相當多的工作來實現，所以看到它全部完成并工作是非常令人滿意的。電子設備完全工作，是一種設置和忘記類型的解決方案，應該有助于保持花園的活力，而我們的注意力集中在讓我們的孩子活著等事情上，所以希望所有的前期努力都有回報。
