大家好，歡迎來到我的文章教程。今天，我將指導您完成使用樹莓派Pico創建GPS車輛跟蹤器的過程。

項目概述:

使用樹莓派Pico， SIM800L GSM模塊和Neo-6M GPS接收器構建一個專業的基于GPS的車輛跟蹤系統。該項目通過短信和谷歌地圖實時跟蹤車輛位置，即使在連接較差的情況下也能提供可靠的性能。完美的物聯網，車輛監控和資產跟蹤應用程序，所有在MicroPython中使用Thonny IDE編程。

在開始之前，非常感謝JLCMC的贊助。

現在，讓我們開始我們的項目!

供應

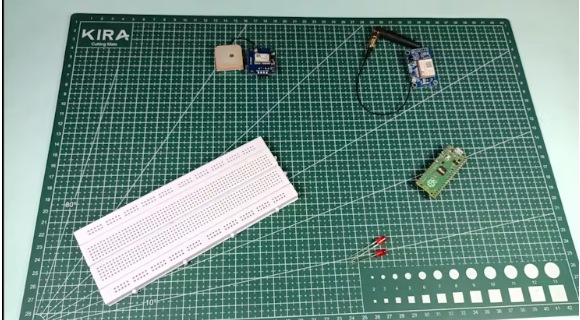

所需電子元件：

?樹莓派

?NEO-6M GPS模塊

?SIM800L GPRS GSM模塊

?電路試驗板

?紅色發光二極管

額外的工具:

?熱熔膠

?刀

?烙鐵

軟件:

?Thonny IDE

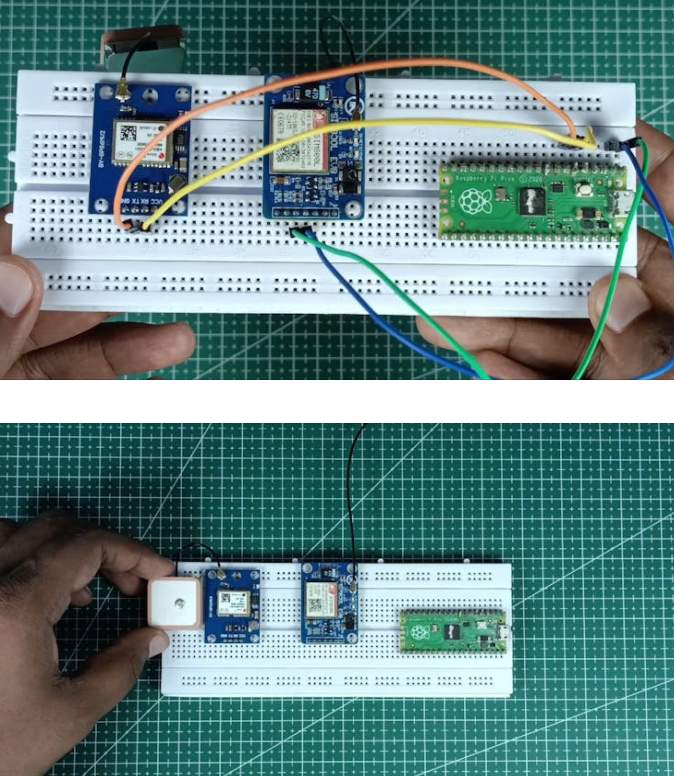

步驟1：元件組裝和電路設計

請遵循以下步驟：

?將樹莓派Pico， NEO-6M GPS模塊和SIM800L GPRS GSM模塊安裝到面包板上。

?使用跳線連接SIM800L GPRS GSM模塊：

?使用跳線連接NEO-6M GPS模塊：

下一步見……

提升你的電子項目- JLCMC

JLCMC是您所有電子制造需求的一站式商店，提供近60萬個sku的廣泛目錄，涵蓋硬件，機械，電子和自動化組件。他們承諾保證正品，快速發貨(大多數庫存產品在24小時內發貨)，以及有競爭力的價格，這使他們與眾不同。此外，他們卓越的客戶服務確保您總是得到您所需要的東西，使您的項目成為現實。

他們有你下一個項目所需的一切：

定制線性導軸：精密設計，適用于3D打印，CNC機器和工業自動化等應用。

鋁型材：多功能，耐用的框架解決方案-完美的機器外殼，工作站和定制組件。

為了表達他們對我們社區的支持，JLCMC提供70美元的獨家折扣券。這是為您的下一個項目節省高質量組件的絕佳機會。

步驟2：電源電路

請遵循以下步驟：

現在連接NEO-6M GPS模塊和SIM800L GPRS GSM模塊：

電源:

USB電源：只需使用USB電纜將樹莓派Pico連接到您的計算機或汽車USB充電器。這提供了電源和編程訪問。

外部電源(推薦用于現場使用)：如果您將系統部署在車輛或遠程位置，則可以使用穩壓5V外部電源。確保SIM800L模塊獲得穩定的電壓(3.7V-4.2V范圍)，使用外部電源或適當調節的鋰離子電池是可靠的GSM性能的理想選擇。

步驟3：了解MicroPython和上傳代碼

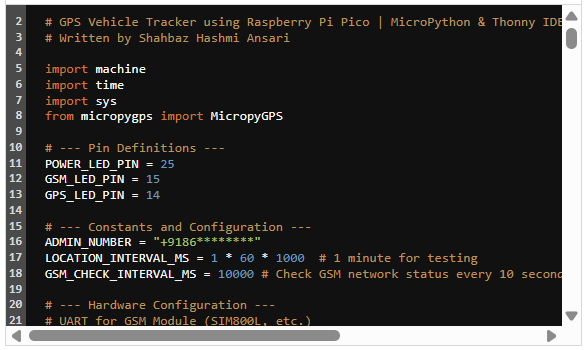

完整的代碼:

在這個項目中，我們使用的是Michael Calvin McCoy的MicropyGPS庫

故障排除步驟:

?GPS無法修復

?確保GPS天線有清晰的天空視野。

?等待2-5分鐘初始衛星鎖定(冷啟動)

?檢查UART連接(TX/RX未反轉)

?驗證GPS模塊3.3V供電

GSM模塊無響應

?檢查電源(需要3.7-4.2V，有足夠的電流)

?驗證SIM卡是否有效并有信用

?檢查天線連接

?確保您的運營商的APN設置正確

?嘗試手動使用AT命令測試模塊。

沒有收到短信

?驗證電話號碼格式(包括國家代碼)

?檢查SIM卡是否有短信功能

?確保GSM模塊已在網絡中注冊。

?檢查你所在區域的信號強度

代碼上傳失敗

?確保MicroPython固件已正確安裝

?檢查USB連接線

?嘗試不同的USB接口

?重啟thony IDE
