在我之前的教程“Raspberry Pi Pico入門”中，我一步一步地教你如何開始使用Raspberry Pi Pico，編程Pico板需要哪些軟件或IDE，以及最重要的部分，即如何在Pico上安裝Micro Python。我還向您展示了如何用樹莓派pico閃爍板上和外部LED。在今天的教程中，我將教你如何將按鈕與樹莓派pico連接起來。

仔細理解本教程后，您將能夠：

?接口按鈕與樹莓派pico，并可以控制其他設備與它。

?如何使用樹莓派pico GPIO引腳作為輸入，以及如何讀取任何GPIO引腳的狀態(高或低)。

?理解為什么需要中斷。

?用按鈕打開和關閉板載或外部LED。

?使用覆盆子pi pico的內部上拉和下拉電阻

要求:

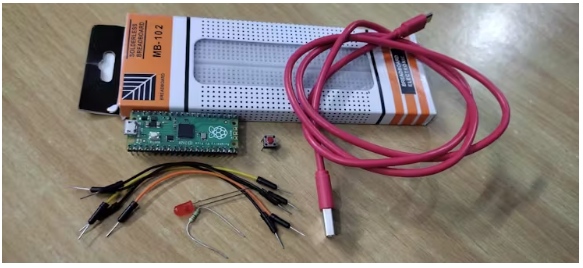

硬件需求:

?樹莓派

?面包板

?按鈕

?電阻(330歐姆/0.25W， 10K歐姆/0.25W)

?跳線(M-to-M)

?LED(尺寸= 5mm，顏色=紅色)

軟件要求:

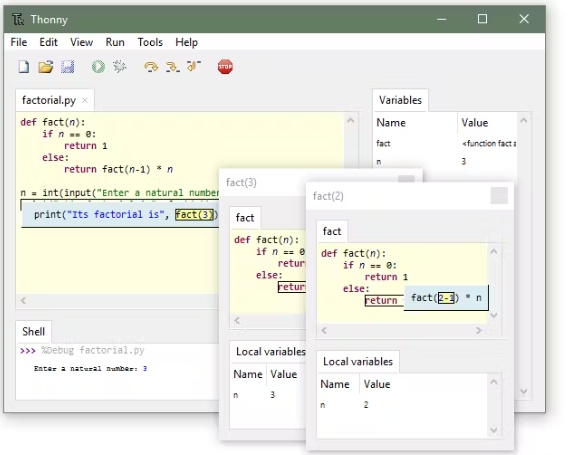

?Thonny(Python IDE for beginners)

理論:

按鈕:

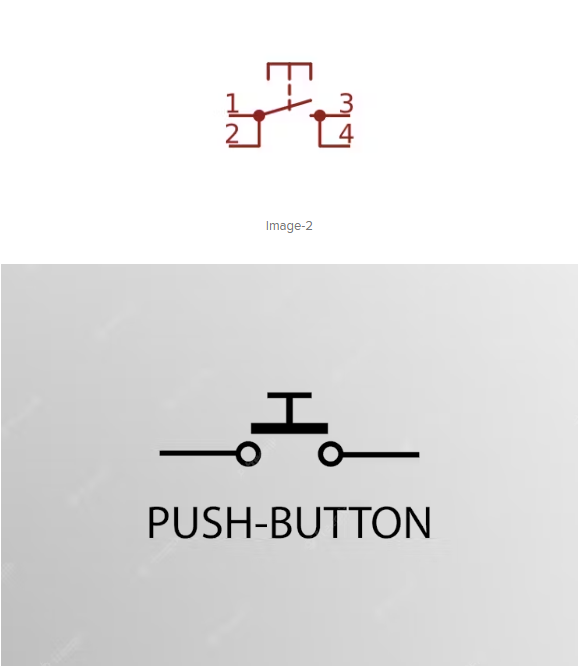

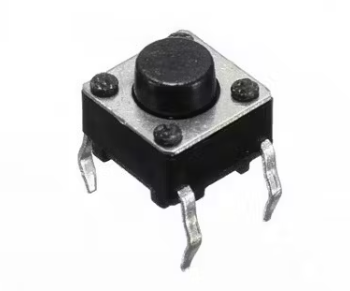

按鈕是一種機械開關，用于切斷或維持電路中的電流流動。按鈕上有兩個金屬端子。在正常狀態下(當沒有壓力施加在按鈕上時)，這些金屬觸點不會相互接觸。按鈕的這種狀態稱為“OFF”。當我們按下按鈕時，這些終端就會接觸或簡單地相互接觸?，F(xiàn)在，兩個終端處于物理接觸狀態的按鈕被稱為“開”。按鈕有時也被稱為按鈕，因為你必須按下它來啟動電流。電路中的按鈕用給定的符號表示。

步驟1：制作簡單的測試電路，實際了解按鈕的操作

當你用手指按下按鈕時，兩個金屬端子相互接觸，電流開始流動，LED開始發光。一旦你釋放按鈕兩個金屬端子打破物理接觸和LED停止發光。電路中使用了一個330歐姆的電阻來限制LED中的電流。

步驟2：連接一個按鈕到樹莓派Pico

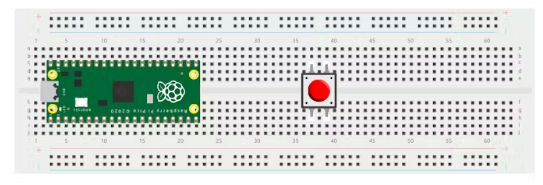

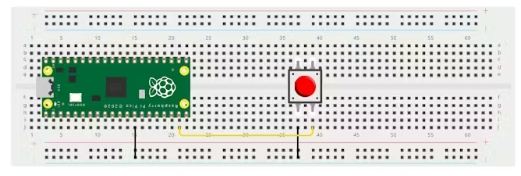

將樹莓派pico板固定在全尺寸的面包板上，然后將按鈕固定在相同的面包板上，如下所示。

現在將樹莓派pico的pin-13(GND)引腳連接到面包板的-ve(藍色)導軌。將按鈕的左端連接到面包板的-ve導軌上，右端連接到pico的Pin-19(GPIO-14)上，如下圖所示。

步驟3：編寫一個微python程序來讀取按鈕的狀態

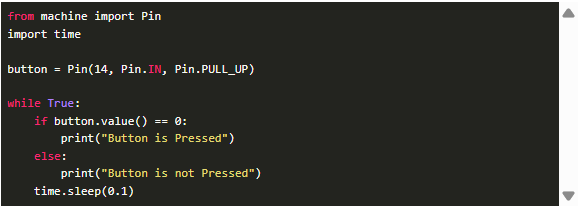

在thony中打開一個新腳本，輸入給定的程序，然后保存腳本。在程序的第一行中，您必須導入機器模塊以使用GPIO引腳和時間模塊來創建程序中的延遲。現在為pin類創建一個按鈕對象。這里需要設置pin名。14號表示GPIO Pin-14和pin。ini用于配置引腳模式為輸入。要配置引腳作為輸出，您應該使用pin。OUT而不是Pin.IN.Pin。PULL_UP用于激活內部上拉電阻。你也可以使用pin。PULL_DOWN激活內部下拉。創建一個反復運行的無限循環，以便您可以隨時讀取按鈕的狀態。要創建無限循環，使用while True?，F(xiàn)在您必須讀取按鈕的狀態，以便使用button.value()，此函數返回1(True)，如果按鈕引腳高(3.3 V)或0(False)，如果按鈕引腳低(0 V)。您需要檢查按鈕是否按下，以便使用if(控制語句)和==(比較操作符)。如果此條件為真，則必須發送消息“Button is pressed”。使用print()函數顯示消息。如果條件不為真，那么你必須打印消息“按鈕未按下”。在最后一行中，您必須為每個測試提供一些延遲，因此必須使用time.sleep()函數?，F(xiàn)在程序完成了，如下所示：

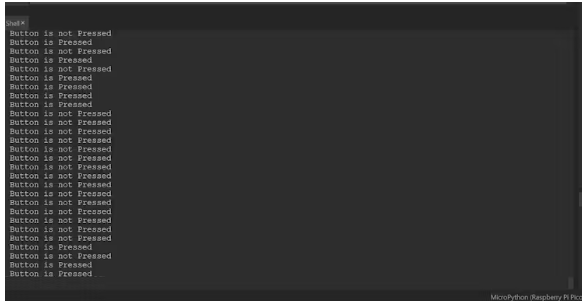

現在單擊run來運行程序。查看shell中的輸出，然后按下按鈕。當您按下按鈕時，您將在shell中看到“button is pressed”消息。

步驟4：使用按鈕控制外部LED。

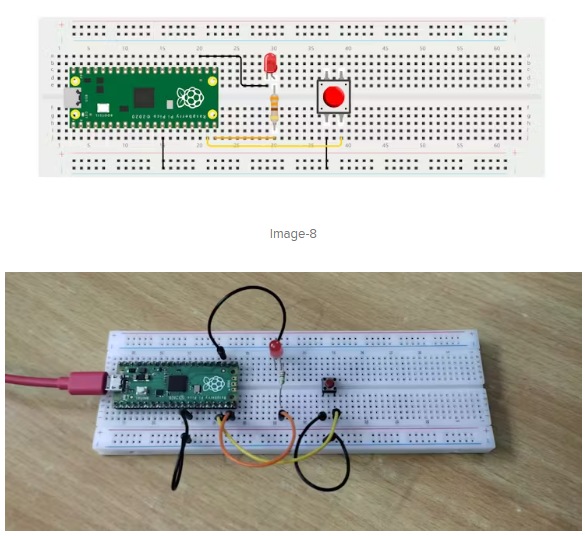

在步驟3中，您已經學習了如何讀取按鈕狀態。在此步驟中，您必須使用按鈕和pico控制外部LED，因此您必須修改電路，如下所示：

在步驟3中創建的代碼中添加更多行?，F(xiàn)在你的代碼看起來如下所示：

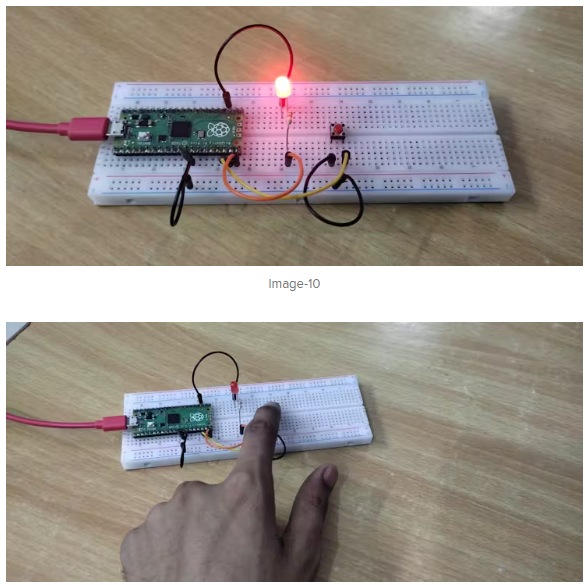

點擊運行選項。你會看到LED不發光，現在按下按鈕，一旦你按下按鈕，LED開始發光，并持續發光，直到你不釋放按鈕。

步驟5：用按鈕切換LED

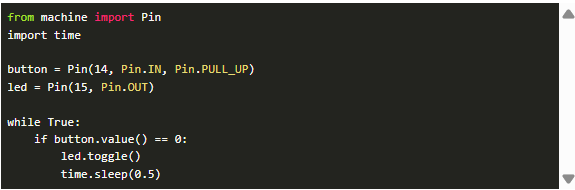

世界爭斗意味著改變國家。在這里，你必須用按鈕來切換LED。編寫下面給出的程序，用你的按鈕切換LED：

運行上面的程序。你會看到，當你按下按鈕時，LED的狀態會發生變化，即如果它是關閉的，那么它就會打開，或者如果它是打開的，那么它就會關閉。如果你一直按下按鈕，LED會在0.5秒后切換，但這里你只需要在按一次時切換LED，無論你一直按下按鈕，LED都不應該切換。如果你按下按鈕的速度更快，led應該切換得更快，但由于使用延遲，這是不可能的。這個問題的解決方案是您應該使用中斷。我不在這里解釋中斷，因為這是另一個教程的主題。

本文編譯自hackster.io
