相對簡單的軟件定義無線電，將一些簡單的組件轉換為強大而靈活的通信工具。

軟件定義無線電(SDR)是一種無線電通信系統，其中傳統上在模擬硬件中實現的組件(如混頻器、濾波器、放大器、調制器和解調器)由計算機或嵌入式系統上的軟件實現。SDR最大的優勢在于其靈活性。因為這些功能是由軟件處理的，所以您可以通過簡單地更新軟件來改變無線電的行為。

這一次，我將向您展示如何使用樹莓派Pico制作這樣一個接收器的精彩示例。

即使這個接收器完全獨立工作，不需要使用PC，所有功能都直接在它上控制，并顯示在一個小的OLED顯示屏上。最初的項目是在101件事網站上展示的，作者是喬恩·道森，所以所有的功勞都歸他。此外，在這個網站上還有更多優秀的樹莓派項目，我希望在不久的將來測試和推廣其中的一些。

本項目由PCBWay贊助。訪問PCBWay網站，大省一筆，紫色阻焊膜限時促銷。從9月1日到9月30日，你可以得到10個2層100x100mm的紫色pcb，只需要5美元。PCBWay以最優惠的價格為您提供創建項目所需的所有服務。

該接收器由最少的組件組成，但其大量的功能和各種設置的可能性甚至可以與昂貴的同類商業設備相媲美。

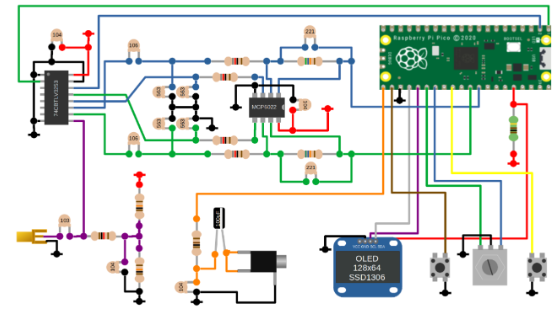

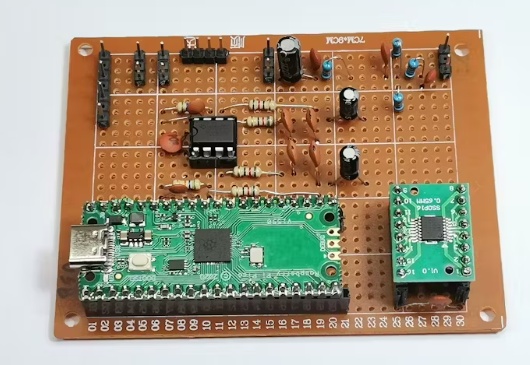

我在通用PCB上制作了完整的設備，正如您所看到的，組件的布局幾乎與源頁面上呈現的原理圖的面包板版本相同。我在不到一天的時間里在PCB上完成了整個項目，并且對設備在第一次通電時立即工作的事實感到非常驚訝。

基本組成部分是清晰可見的，它們是：

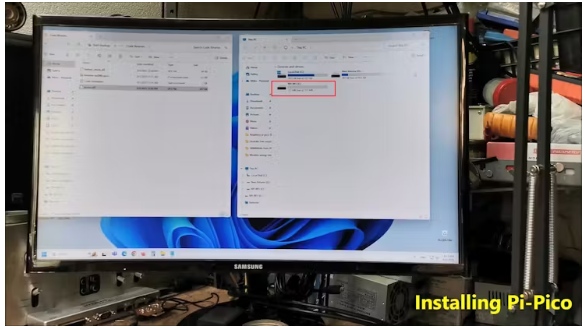

現在簡單介紹一下安裝代碼。GitHub頁面以.uf2文件的形式提供了Raspberry Pi Pico和更新的Raspberry Pi Pico2的二進制文件。這意味著安裝非常簡單。我們需要按住Pico上的按鈕并插入USB?，F(xiàn)在，Pico在“這臺PC”中顯示為大容量存儲設備，我們需要簡單地復制提供的內容。Uf2文件放入其中。

至此，代碼的安裝就完成了。

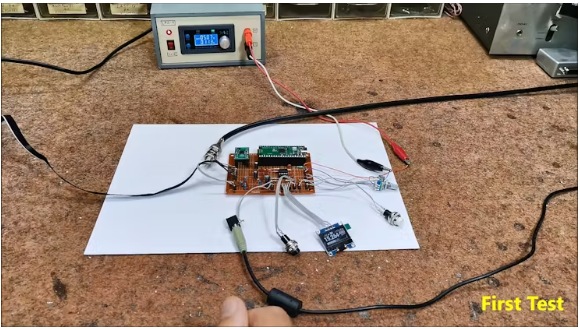

現在是設備的第一次通電和一個簡短的測試。我將接收器的音頻輸出連接到PC聲卡的“Line In”輸入?，F(xiàn)在，我連接一個簡單的“長線”天線，并嘗試接收廣播電臺來確認功能。

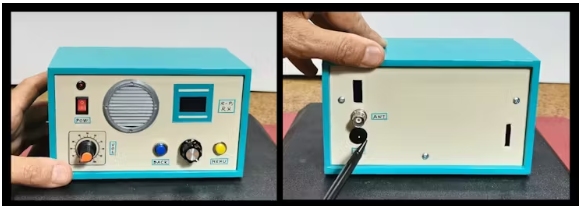

這就是完成的Pico SDR接收器看起來像放在一個合適的外殼上，前面板上的顯示和控制按鈕以及背面的電源和天線連接。

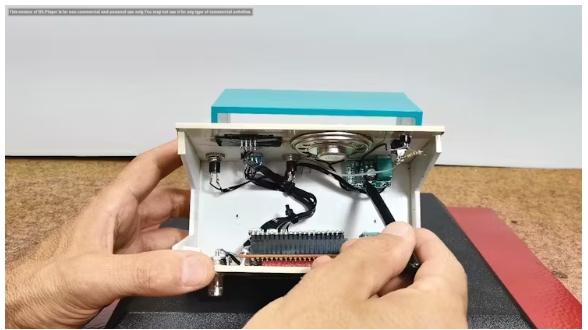

如果我們看看盒子里面，我們會看到，除了通用PCB，它還有一個d級音頻放大器模塊和一個小揚聲器，所以SDR接收器是完全獨立的，記住，而不是外部電源，我們可以安裝鋰電池與充電器電路。

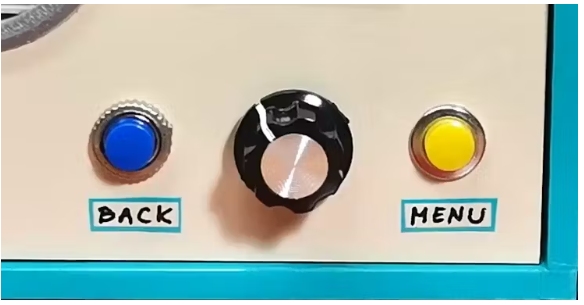

現在我將簡單地“瀏覽”一下菜單，看看所有的功能和可能性。單獨解釋這些函數需要很長時間。在本文的最后是原始手冊，您可以根據該手冊更詳細地學習所有功能。對于設置選項，我們有兩個按鈕菜單和背部加上旋轉編碼器內置按鈕。

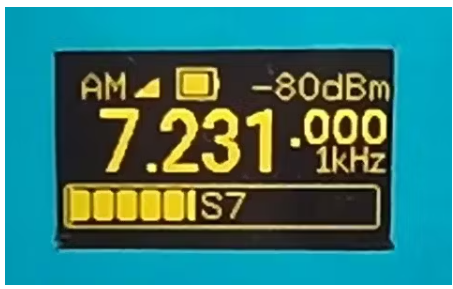

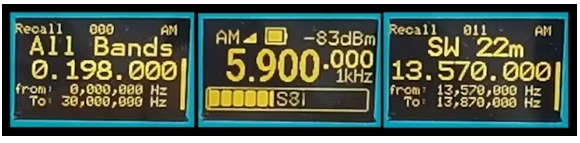

當打開接收器時，顯示器顯示自上次操作以來保存的信息。

即使在一開始，在這個小顯示器上它有許多有用的功能：

?中間以大數表示當前的調諧頻率

?然后是解調模式，在本例中是AM

?電池狀態

?信號強度(dBm)

?信號強度以條的形式表示

?還有調音步驟

通過按下左鍵，我們可以切換到幾個有趣的顯示模式：

?頻譜顯示

?然后是頻譜加瀑布

?然后是瀑布

?關于微控制器的電池和資源的數據

?接下來是一個漂亮的模擬信號強度計

?一個簡單的探測器接收器作為屏幕保護程序的原理圖

?最后我們回到主屏幕

與旋轉編碼器，我們設置所需的頻率與調諧步驟，我們也可以調整。

-通過按旋鈕，我們進入菜單，我們可以選擇合適的BAND，再按一次，我們激活所選的BAND。

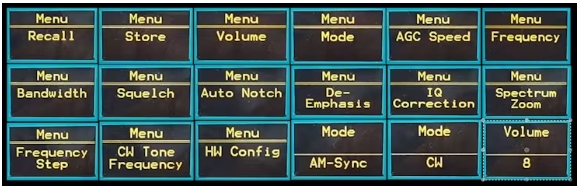

使用右MENU按鈕，我們進入主菜單，在那里我們可以執行接收信號的詳細設置。使用旋轉編碼器，我們在菜單中移動并選擇設定值，并通過再次按下它來確認所選值。

在菜單中，我們有以下選項：

?頻率

?收回已存儲的數據

?頻率存儲

?音量值(0 ~ 9)

?模式(AM、AM- sync、LSB、USB、FM、CW)

?AGC速度()

?帶寬()

?壓制

?自動缺口(開或關)

?不強調

?智商校正

?帶層和帶Sop掃描功能

?頻率設置

?連續波頻率

?最后是硬件設置

我們也有更多的附加功能和快捷方式按下三個按鈕的組合。

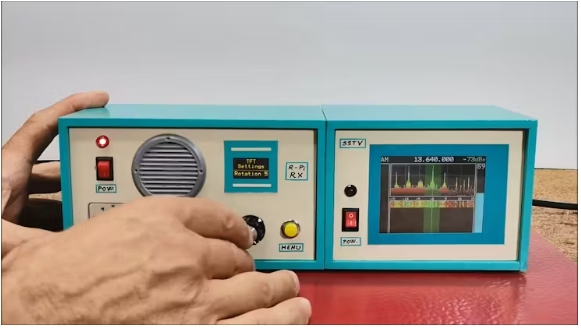

在做這個項目的時候，讓我非常驚訝的是，我意外地注意到這個小的SDR無線電甚至有一個額外的更大的彩色顯示器的選擇，顯示了一個瀑布的光譜。代碼已經支持這個選項，我們只需要向菜單中添加額外的顯示。我目前使用的情況下，顯示器安裝從我以前的項目，但它會更好，如果兩個顯示器安裝在一個更大的普通情況下。

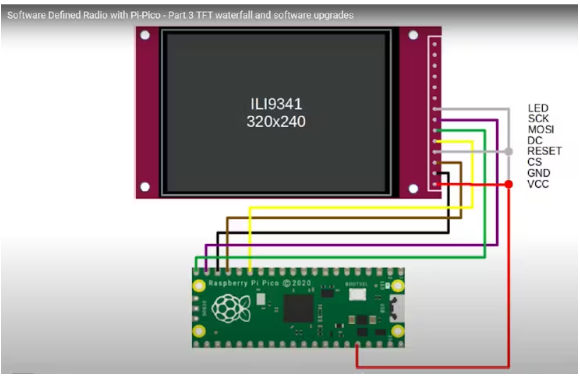

有了這個視覺上的添加，這個漂亮的小收音機變得更加有吸引力。下面是連接顯示器的圖表，用樹莓派的pico，我用軟的扁平電纜連接。

現在我們需要在Hardware菜單中啟用二次顯示，并設置旋轉和顏色。

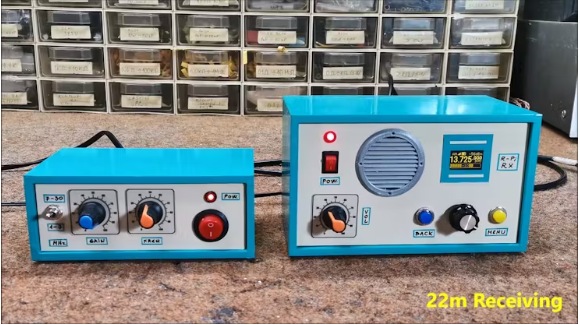

接下來，我將演示廣播電臺和業余無線電通信的接收。正如你所看到的，信號接收比較差。這樣做的原因是，在這個基本版本的接收器不包含任何濾波器電路在輸入，也沒有這樣的設備通常有一個低噪聲放大器。此外，對于天線，我使用了一個簡單的5米電線放在我的房子的屋頂上。有一次我用了我的天線調諧器，接收效果明顯好了很多。

最后是一個簡短的結論。我實在無法用言語來形容這個偉大的工程。我感謝Jon Dawson的辛勤工作，我希望在未來，在社區的支持下，這個項目會發展得更好。該項目展示了軟件定義無線電的驚人潛力，將幾個簡單的組件轉變?yōu)閺姶蠖`活的通信工具。我鼓勵你們建立自己的電臺，以一種全新的方式探索電臺的世界?？吹揭粋€簡單的樹莓派Pico，加上一點代碼，就能解鎖如此廣泛的無線電功能，真是太了不起了。我希望這個視頻能激勵你動手，加入不斷增長的SDR愛好者社區。

本文編譯自hackster.io
