這個開關讓你可以選擇繼續用觸摸面板手動打開燈，并通過互聯網打開它。

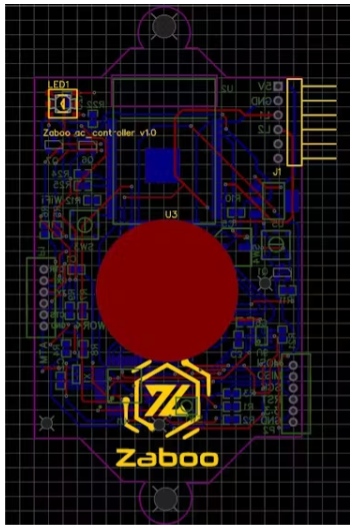

嘿，在這里你將一步一步地看到如何從頭開始開發一個wifi開關，系統的設計，PCB和組裝。這個開關讓你可以選擇繼續用觸摸面板手動打開燈，也可以通過互聯網打開它，并知道你家里燈的當前狀態(如果你只想知道狀態)。

正如在介紹中所看到的，將使用兩個微控制器來允許它繼續手動處理并具有WiFi的特性。我們不希望設備在WiFi重新連接狀態下無法打開或關閉燈。

將使用的微控制器將是眾所周知的ATMEGA328P和ESP32。

這些通信通過UART和ATMEGA 328P負責主進程，ESP32只負責通信任務。

讓我們來談?wù)勲娐?，原理圖是在EasyEDA中開發的(如果你不知道，它是一個很好的工具，你可以在云中擁有你的電路，并從任何設備進行修改)。

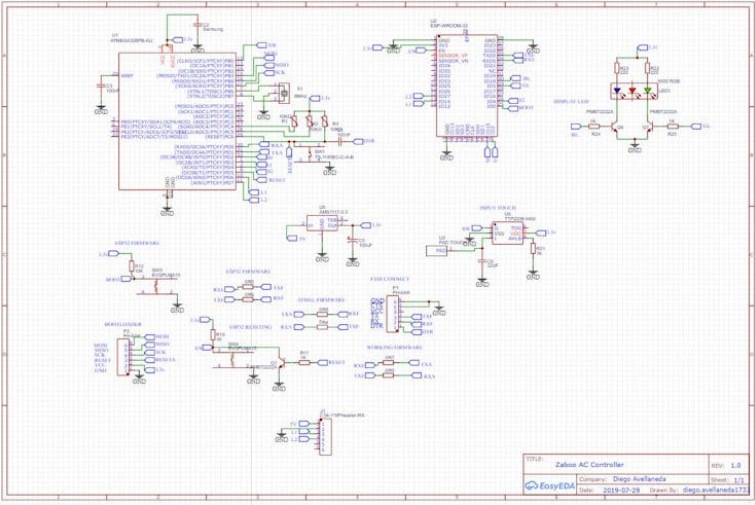

在第一個電路中，您可以看到操作ATMEGA328P所需的連接，使用8MHZ晶體，以便我們可以在3.3V下處理它(這是為了保持與ESP32通信的邏輯水平)。

我們有TTP223和ISP引腳管理的觸摸板作為輸入，以加載Microchip Studio的固件。

通過UART與ESP32通信，ESP32也有輸出作為輸入。

ESP32輸出一個RGB LED來指示連接的狀態，無論是作為客戶端還是作為AP。

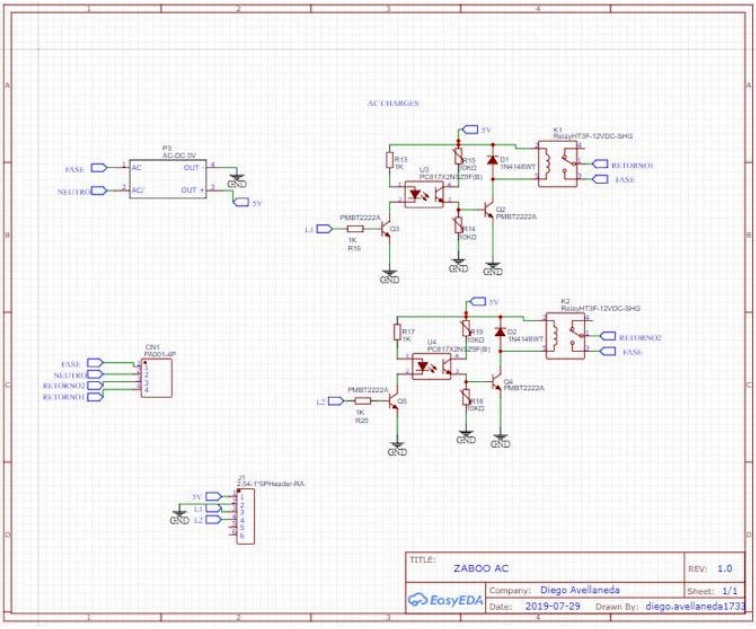

設計是模塊化的，這就是為什么你看到兩個原理圖，第二個是負責從110伏- 220伏饋電電路和打開繼電器。

在以下存儲庫中

開關庫

您將在Arduino中看到ATMEGA328P和ESP32的代碼。

ATMEGA328P有一個非?；镜臓顟B(tài)機，可以管理手動和ESP32輸入。

ESP32負責連接MQTT代理(市場提供許多免費選項，如CloudMQTT和MAQUIATTO)并訂閱一個主題，如果你想通過Alexa或谷歌Home通過聊天通過語音打開它，它就會涉及到你的創造力。為了測試開關，我建議使用MQTT LENS，這是一個Chrome擴展，以查看MQTT代理的流量。

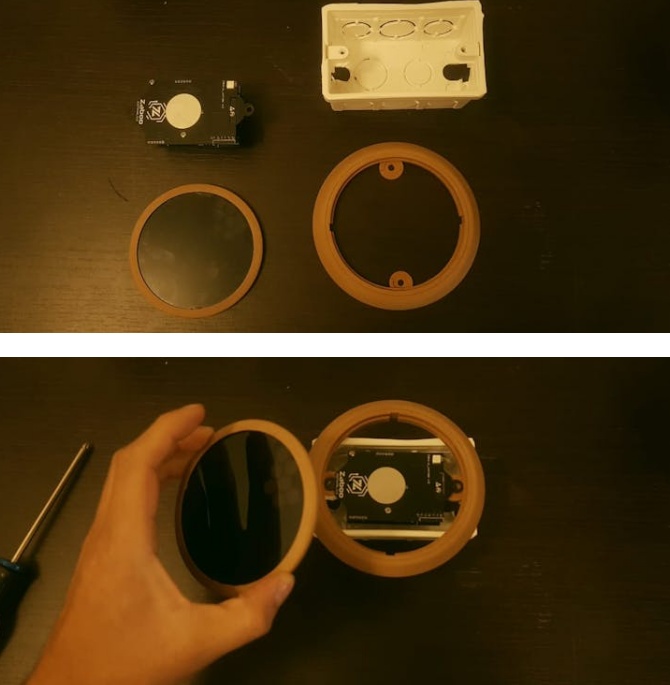

我將把STL文件留在項目的存儲庫文件夾中，它們只是兩個打印文件和一個必須激光切割的偏振丙烯酸顯示器。
