01

I/O約束的語法

XDC 中可以用于 I/O 約束的命令包括set_input_delay/set_output_delay 和set_max_delay/set_min_delay。其中，只有那些從 FPGA 管腳進入和/或輸出都不經過任何時序元件的純組合邏輯路徑可以用set_max_delay/      set_min_delay 來約束，其余I/O時序路徑都必須由set_input_delay/      set_output_delay來約束。如果對 FPGA 的 I/O 不加任何 約束，Vivado 會缺省認為時序要求為無窮大，不僅綜合和實現時不會考慮 I/O 時序，而且在時序分析時也不會報出這些未約束的路徑。

本文以下章節將會著重討論 XDC 接口約束和時序分析的基礎，介紹如 何使用set_input_delay/set_output_delay 對 FPGA 的 I/O 時序進行約束。

Input約束

上圖所示 set_input_delay 的基本語法中，是想要設定 input 約束的端口名，可以是一個或數個 port；-clock 之后的指 明了對時序進行分析所用的時鐘，可以是一個FPGA 中真實存在的時鐘也可以是預先定義好的虛擬時鐘；-max之后的描 述了用于 setup 分析的包含有板級走線和外部器件的延時；-min之后的描述了用于hold分析的包含有板級走線和外部器件的延時。上述這些選項是定義 Input 約束時必須寫明的，還有少數幾個可選項，如-add_delay和-clock_fall用于DDR接口的約束。

Output

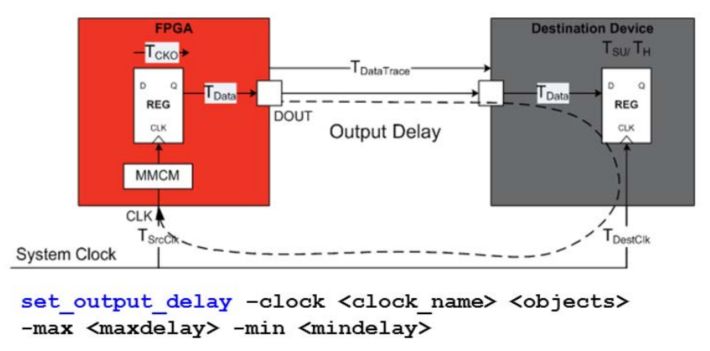

上圖所示set_output_delay的基本語法中，是想要設定output 約束的端口名，可以是一個或數個port；-clock之后的指明了對時序進行分析所用的時鐘，可以是一個 FPGA 中真實存在的時鐘也可以是預先定義好的虛擬時鐘；-max 之后的描述了用于 setup 分析的包含有板級走線和外部器件的延時；-min之后的描述了用于 hold 分析的包含有板級走線和外部器件的延時。上述這些選項是定義Output約束時必須寫明的，還有少數幾個可選項如-add_delay 和 -clock_fall用于DDR接口的約束。

02

Setup/Hold時序分析

我們知道約束是為了設計服務，而設置好的約束必須在時序報告中加以驗證。所以，怎樣理解時序分析中 的檢查規則就成了重中之重，這一點對 I/O 約束來說尤為重要。理解時序分析工具如何選取路徑分析的發送端 （Launch）和接收端（Capture）時鐘沿（Clock Edges），在Setup和Hold 分析時又有怎樣的具體區別，以及這些數字在時序報告中如何體現等等是設置正確I/O 約束的基礎。更具體的時序分析方法以及如何深入解讀時序報告等內容將會在后續另開主題文章詳述，這里僅就Setup/Hold分析時對時鐘邊沿的選擇加以描述，便于以下章節的展開。

Setup時序分析

同步電路設計中，一般情況下，數據在時鐘上升沿發送，在下一個時鐘上升沿接收，發送的時鐘沿稱作Launch Edge，接收沿稱作Capture Edge。時序分析中的 Setup Check跟Capture Edge 的選擇息息相關。

在 SDR 接口的 setup 分析中，工具如下圖這樣識別發送和接收時鐘沿。

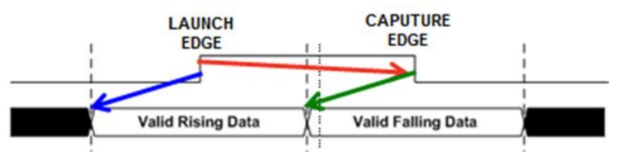

而在DDR接口的setup分析中，因為數據是雙沿采樣，所以發送和接收時鐘沿變成上升（下降）沿發送，下降（上升）沿接收。

Hold時序分析

Hold Check主要是為了保證數據在接收（采樣）端時鐘沿之后還能穩定保持一段時間，對Hold分析而言，同一個時鐘沿既是Launch Edge也是 Capture Edge，這一點對SDR和 DDR（不論是中心對齊還是邊沿對齊）都一樣。

03

Input接口類型和約束

由于歷史的原因，相當一部分FPGA設計仍然在系統中起到膠合邏輯（Glue Logic）的作用，當然，如今的FPGA中嵌入了高速串行收發器和嵌入式處理器等，早就不僅僅局限于系統設計的配角，反而成為了其中的主角甚至是明星。但數據接口的同步一直是FPGA設計中的常見問題，也是一個重點和難點，很多設計不穩定都是因為數據接口的同步有問題。

FPGA 的數據接口同步根據系統級設計方式來講可以分為系統同步和源同步兩種。

系統同步接口

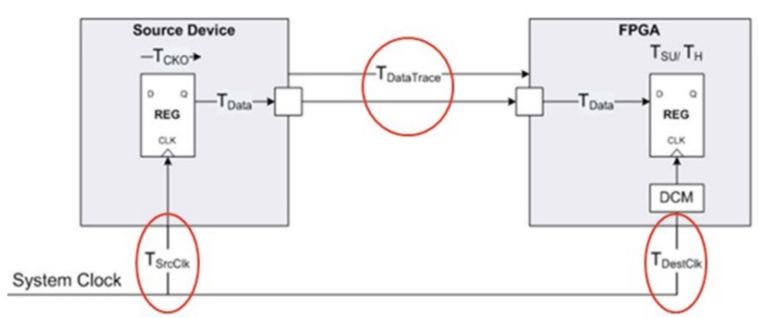

系統同步接口（System Synchronous Interface）的構建相對容易，以 FPGA 做接收側來舉例，上游器件 僅僅傳遞數據信號到 FPGA 中，時鐘信號則完全依靠系統板級來同步。時鐘信號在系統級上同源，板級走線的 延時也要對齊。正因為這樣的設計，決定了數據傳遞的性能受到時鐘在系統級的走線延時和 skew 以及數據路 徑延時的雙重限制，無法達到更高速的設計要求，所以大部分情況也僅僅應用 SDR 方式。

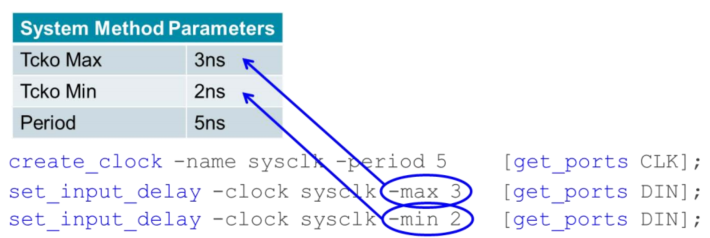

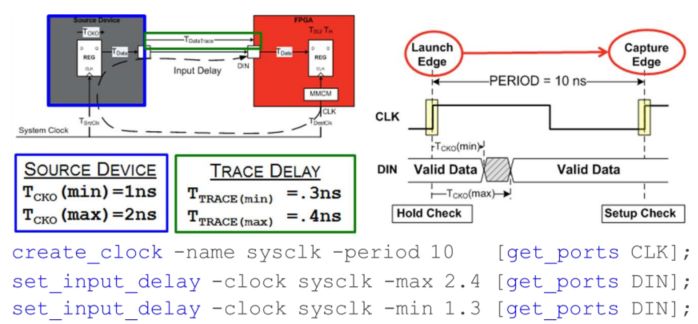

對系統同步接口做Input約束相對容易，只需要考慮上游器件的 Tcko 和數據在板級的延時即可。下圖是一個SDR上升沿采樣系統同步接口的Input約束示例。

固定布局
工具條上設置固定寬高
背景可以設置被包含
可以完美對齊背景圖和文字
以及制作自己的模板

設置和分析I/O約束一定要有個系統級思考的視角，如上右圖所示，Launch Edge對應的是上游器件的時 鐘，而 Capture Edge 則對應 FPGA 的輸入時鐘，正因為是系統同步時鐘，所以可以將其視作完全同步而放在 一張圖上分析，這樣一來，就可以用一般時序分析方法來看待問題。

一條完整的時序路徑，從源觸發器的 C 端開始，經過 Tcko 和路徑傳輸延時再到目的觸發器的 D 端結束。放在系統同步的接口時序上，傳輸延時則變成板級傳輸延時（還要考慮 skew），所以上述 -max 后的數值是 Tcko 的最大值加上板級延時的最大值而來，而-min 后的數值則是由兩個最小值相加而來。

源同步接口

為了改進系統同步接口中時鐘頻率受限的弊端，一種針對高速I/O的同步時序接口應運而生，在發送端將 數據和時鐘同步傳輸，在接收端用時鐘沿脈沖來對數據進行鎖存，重新使數據與時鐘同步，這種電路就是源同步接口電路（Source Synchronous Interface）。

源同步接口最大的優點就是大大提升了總線的速度，在理論上信號的傳送可以不受傳輸延遲的影響，所以源同步接口也經常應用DDR方式，在相同時鐘頻率下提供雙倍于SDR接口的數據帶寬。

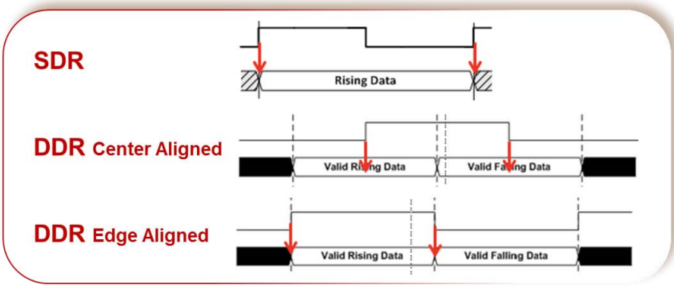

源同步接口的約束設置相對復雜，一則是因為有SDR、DDR、中心對齊（Center Aligned）和邊沿對齊（Edge Aligned）等多種方式，二則可以根據客觀已知條件，選用與系統同步接口類似的系統級視角的方式，或是用源同步視角的方式來設置約束。

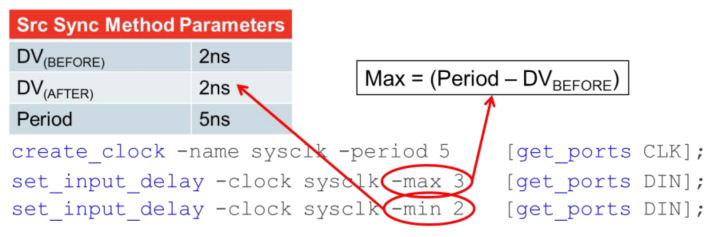

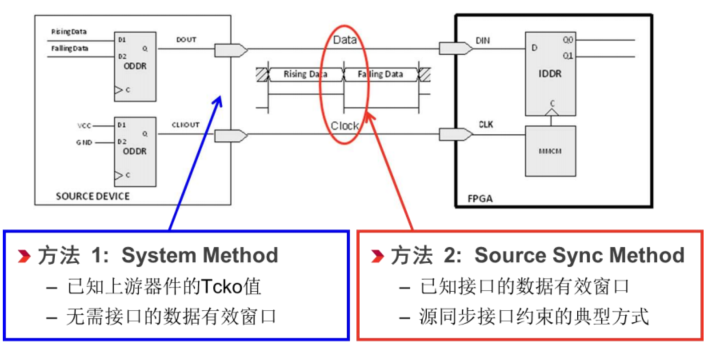

如上圖所示，對源同步接口進行Input約束可以根據不同的已知條件，選用不同的約束方式。一般而言，F(xiàn)PGA作為輸入接口時，數據有效窗口是已知條件，所以方法2 更常見Vivado IDE的Language Templates 中關于源同步輸入接口XDC模板也是基于這種方法。但不論以何種方式來設置Input約束，作用是一樣，時序報告的結果也應該是一致的。

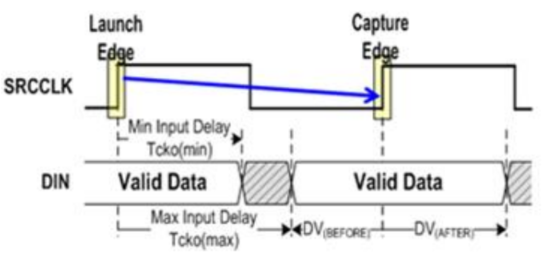

針對上圖所示中心對齊源同步 SDR 接口時序，分別按照兩種方式來約束，需要的已知條件和計算方式雖 然不同，但卻可以得到完全一樣的結果。

DDR接口的約束設置

DDR 源同步接口的約束稍許復雜，需要將上升沿和下降沿分別考慮和約束，以下以源同步接口為例，分別就輸入接口數據為中心對齊或邊沿對齊的方式來舉例。

固定布局
工具條上設置固定寬高
背景可以設置被包含
可以完美對齊背景圖和文字
以及制作自己的模板

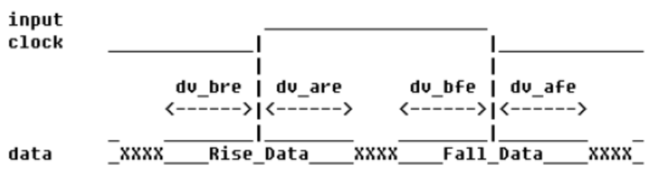

DDR 源同步中心對齊輸入接口

已知條件

1、時鐘信號src_sync_ddr_clk的頻率： 100 MHz；

2、數據總線：

src_sync_ddr_din[3:0]

3、上升沿之前的數據skew(skew_bre) ：0.6 ns；

4、上升沿之后的數據skew (skew_are) ：0.4 ns；

5、下降沿之前的數據skew (skew_bfe) ：0.3 ns；

6、下降沿之后的數據skew (skew_afe) ：0.7 ns。

可以這樣計算輸入接口約束：因為已知條件是數據相對于時鐘上升沿和下降沿的skew，所以可以分別獨 立計算；上升沿的 -max是上升沿之后的數據skew (skew_are)，對應的-min就應該是負的上升沿之前的數 據skew(skew_bre)；下降沿的 -max是下降沿之后的數據 skew (skew_afe)，對應的-min就應該是負的下 降沿之前的數據skew (skew_bfe )。

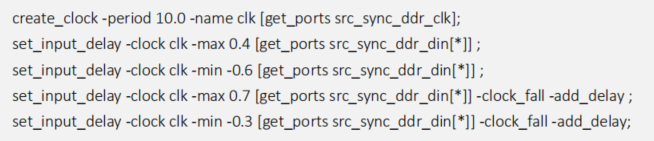

所以最終寫入 XDC 的 Input 約束應該如下所示：

固定布局
工具條上設置固定寬高
背景可以設置被包含
可以完美對齊背景圖和文字
以及制作自己的模板

出現負值并不代表延時真的為負，而是跟數據相對于時鐘沿的方向有關。請一定牢記set_input_delay中-max/-min的定義，即時鐘采樣沿到達之后最大與最小的數據有效窗口（set_output_delay中-max/-min的定 義與之正好相反，詳見后續章節舉例說明）。

在這個例子中，數據是邊沿對齊，只要有jitter跟skew的存在，最差情況下，數據有效窗口在到達時鐘采樣沿之前就已經結束，所以會有負數出現在-min之后。因此，在實際應用中，F(xiàn)PGA用作輸入的邊沿對齊 DDR源同步接口的情況下，真正用來采樣數據的時鐘會經過一個MMCM/PLL做一定的相移，從而把邊沿對齊Vivado使用誤區與進階 變成中心對齊。

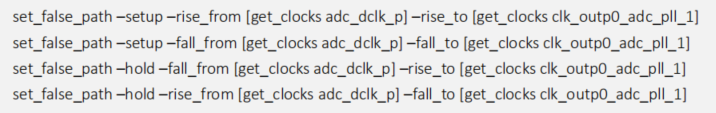

另外，在經過MMCM/PLL 相移后的采樣時鐘跟同步接口輸入的時鐘之間需要做set_false_path的約束（如下述例子）而把那些偽路徑從時序報告中剔除，這里不再詳述。

虛擬時鐘

在FPGA做系統同步輸入接口的情況下，很多時候上游器件送入的數據并不是跟某個 FPGA中已經存在 的真實的時鐘相關，而是來自于一個不同的時鐘，這時就要用到虛擬時鐘（Virtual Clock）。

舉例來說，上游器件用一個100MHz的時鐘送出數據到FPGA，實際上這個數據每兩個時鐘周期才變化一 次，所以可以用50MHz的時鐘來采樣。FPGA有個100MHz的輸入時鐘，經過MMCM產生一個50MHz的衍生時鐘，并用其來采樣上游器件送來的同步數據。當然，系統級的設計上，必須有一定的機制來保證上游器件中的發送時鐘和FPGA 中的接收時鐘的時鐘沿對齊。

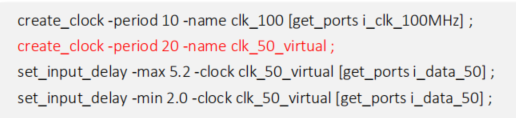

此時，我們可以借助虛擬時鐘的幫助來完成相應的Input接口約束。

篇幅所限，對XDC中I/O約束的設計思路、分析方法以及如何具體設置Input接口約束的討論就到這里，下一篇我們接著分析如何設置Output接口約束，看看Vivado中有什么方式可以幫助用戶準確便捷地定義接口時序約束。
