1、協議簡介




			zynq內部有三種AXI總線：




			（1）AXI4：主要面向高性能地址映射的需求，




			（2）AXI4-LITE: 簡單地吞吐映射通信總線，輕量級的地址映射單次傳輸接口，占用很少的邏輯單元




			（3）AXI4-Stream: 面向高速流的數據傳輸，去掉了地址項，允許無限制的數據突發傳輸。




			AXI4及AXI4-LITE總線具有相同的組成，分為五個通道，分別為：










					讀地址通道，包含ARVALID, ARADDR, ARREADY信號；









					寫地址通道，包含AWVALID，AWADDR, AWREADY信號；









					讀數據通道，包含RVALID, RDATA, RREADY, RRESP信號；









					寫數據通道，包含WVALID, WDATA，WSTRB, WREADY信號；









					寫應答通道，包含BVALID, BRESP, BREADY信號；









					系統通道，包含：ACLK，ARESETN信號；








			ACLK 為AXI的總線時鐘，ARESETN 是AXI總線的復位信號，低電平有效，讀寫數據及讀寫地址的信號寬度都為32bit;




			READY和VALID是對應的通道握手信號，WSTRB為1的bit對應WDATA有效數據字節，WSTRB寬度為32bit/8=4bit；




			BRESP與RRESP分別為寫回應信號，讀回應信號，寬度為2bit, 0代表成功，其它為錯誤。




			AXI協議將各個通道分開，各個通道都有自己的握手協議，且互不干擾

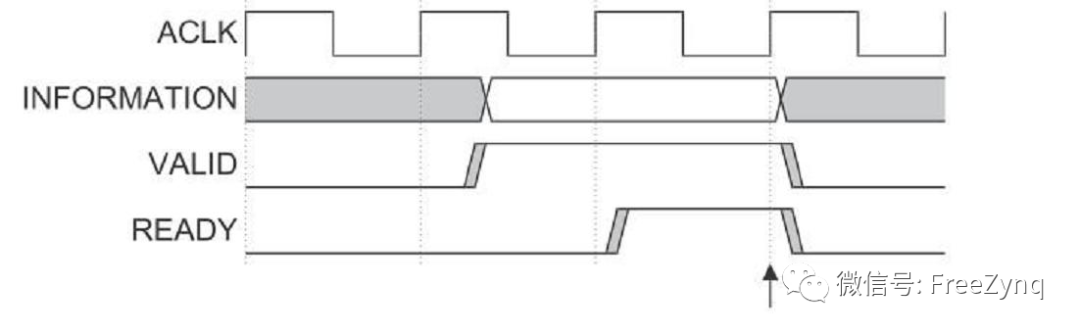

			valid和ready信號同時為高的時候，數據有效，時序如下：




			突發方式讀寫AXI-FULL




			（1）讀

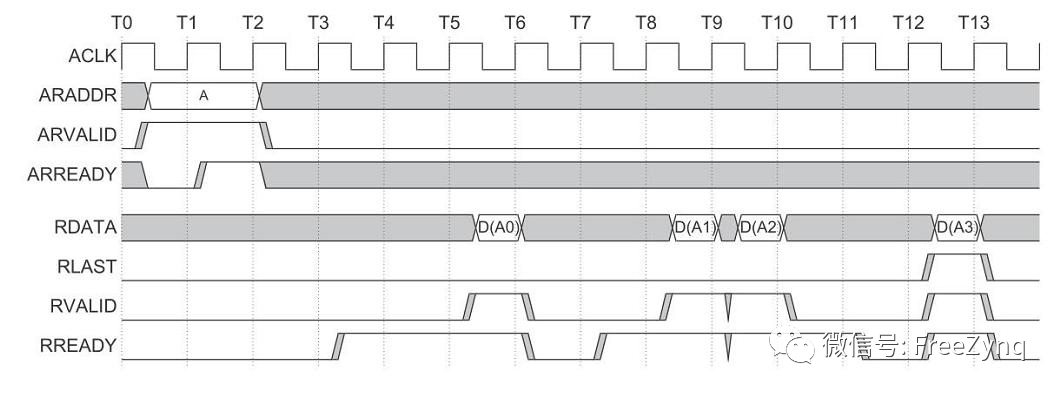

			當?shù)刂烦霈F(xiàn)在地址總線后，傳輸?shù)臄?shù)據將出現在讀數據通道上。設備保持VALID 為低直到讀數據有效。為了表明一次突發式讀寫的完成，設備用 RLAST 信號來表示該burst最后一個被傳輸?shù)臄?shù)據。




			（2）寫

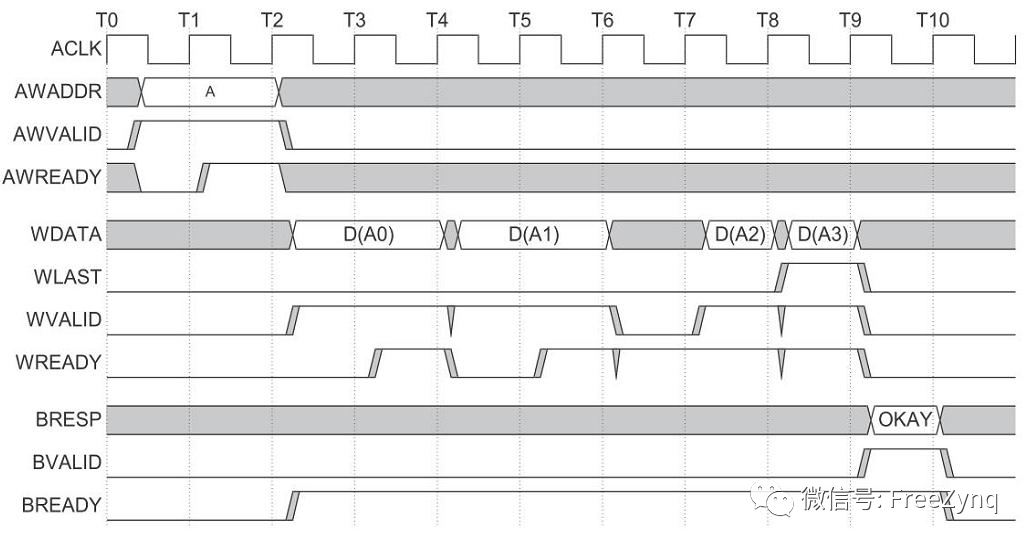

			這一過程的開始時，主機發送地址和控制信息到寫地址通道中，然后主機發送每一個寫數據到寫數據通道中。當主機發送該burst最后一個數據時，WLAST 信號就變?yōu)楦?。當設備接收完所有數據之后他將一個寫響應發送回主機來表明寫事務完成。




			AXI-STREAM總線的組成有：










					ACLK：總線時鐘









					ARESETN：總線復位，低電平有效









					TREADY信號：從機告訴主機做好傳輸準備









					TVALID：主告訴從數據傳輸有效









					TDATA：數據，可選寬度32，64，128，256bit









					TUSRE：用戶自定義信號，寬度128bit

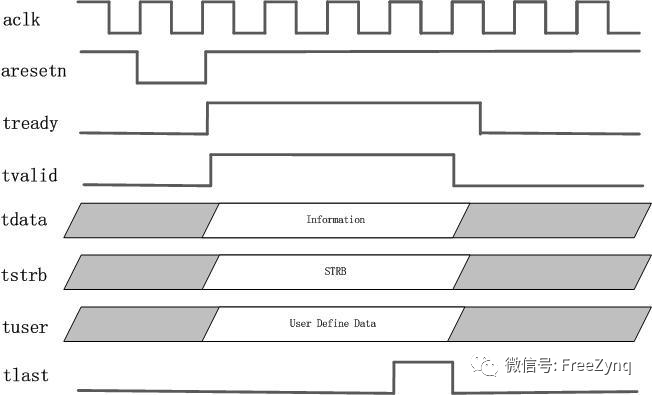

			時序如下：




			2、 接口




			ZYNQ PS中共有三種AXI接口：




			（1）AXI-GP接口，4個，通用AXI接口，2個32bit主設備接口，2個bit從設備接口，該接口可訪問PS的片內外設。




			（2）AXI-HP接口，4個，高性能帶寬標準接口，PL模塊作為主設備連接，主要作為PL訪問PS上的存儲器，即DDR和OCM(on chip memory)




			（3）AXI-ACP接口，1個，arm多核架構下定義的一種接口，中文翻譯為加速器一致性端口，用來管理DMA之類的不帶緩存的AXI外設，PS端是Slave接口。

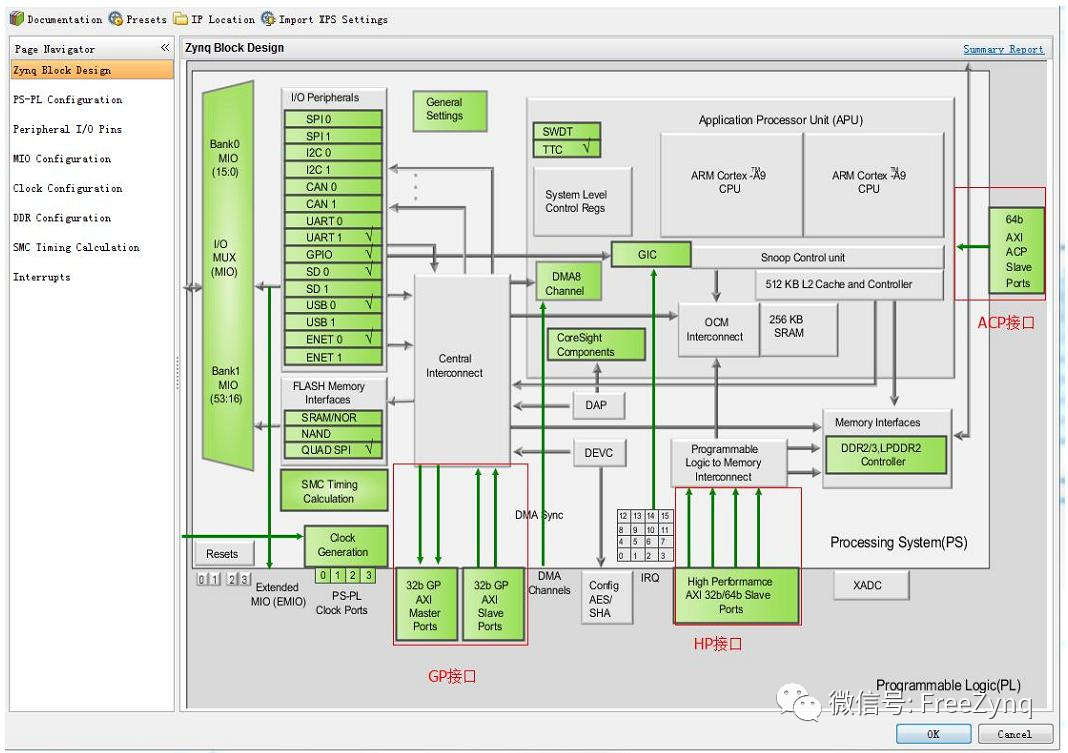

			三種接口在PS中的位置如下圖所示：
