電壓跟隨器" target="_blank">電壓跟隨器是一種具有高輸入阻抗、低輸出阻抗的電路，其核心作用是?阻抗匹配?和?信號隔離?，廣泛應用于電子電路中。 ?

主要作用

?緩沖級與隔離級?

電壓放大器的輸出阻抗通常較高(幾千歐至幾十千歐)，若后級電路輸入阻抗較低，會導致信號大幅損耗。電壓跟隨器可起到緩沖作用，隔離前后級電路的阻抗差異，保證信號完整傳輸。 ?

?信號隔離?

在音頻放大電路中，揚聲器反電動勢可能通過負反饋回路干擾前級電路。電壓跟隨器可切斷這種干擾，提升音質清晰度。 ?

?阻抗轉換與負載驅動?

通過提高輸入阻抗(接近開路狀態)，減少前級電路的電流消耗;同時輸出阻抗低(接近恒壓源)，增強帶負載能力，適合驅動低阻抗設備。 ?

核心特點

?高輸入阻抗?：接近開路狀態，對前級電路影響小。 ?

?低輸出阻抗?：接近恒壓源，驅動能力強。 ?

?單位增益?：輸出電壓近似等于輸入電壓，不改變信號幅度。 ?

**隔離特性：切斷前后級電路的直接耦合，消除噪聲和干擾。 ?

一、電壓跟隨器的定義

電壓跟隨器，又稱單位增益放大器、緩沖放大器或隔離放大器，是一種特殊的運算放大器電路，其電壓增益嚴格為1。這意味著該電路對輸入信號不進行任何放大處理。正因如此，它被命名為電壓跟隨器，因?yàn)槠漭敵鲭妷号c輸入電壓保持一致，即二者相等。例如，當10V的電壓輸入運算放大器時，輸出電壓同樣為10V。電壓跟隨器主要起緩沖作用，不改變信號的幅度，具體工作原理見下圖所示：

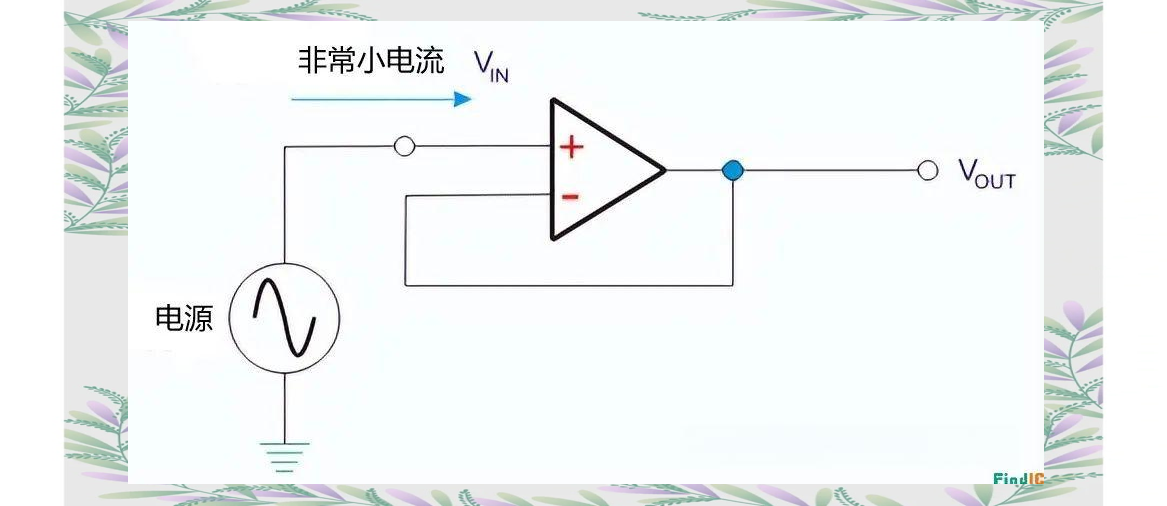

電壓跟隨器的工作原理圖

電壓跟隨器的工作原理基于運算放大器的特性。其核心部件是運算放大器，通過特定的電路配置，實現了電壓增益為1的功能。這意味著，無論輸入何種電壓信號，輸出電壓始終與輸入電壓保持一致，從而實現了一種特殊的緩沖作用。具體的工作原理可以參考下圖所示的電壓跟隨器原理圖。

二、電壓跟隨器原理圖詳解

電壓跟隨器的原理圖揭示了其核心部件——運算放大器的工作機制。通過特定的電路配置，運算放大器實現了電壓增益為1的功能，使得輸出電壓與輸入電壓保持高度一致。這種設計不僅具有緩沖作用，還確保了電路的穩定性和可靠性。

歐姆定律公式表明，電阻增加時，電源汲取的電流會相應減少。由此，我們可以得出結論，當電流饋入高阻抗負載時，其功率保持不變。為了深入理解電壓跟隨器的原理，我們可以通過一個示例來探討。設想一個低阻抗負載的電路，其中電源正在為負載供電(如圖所示)。由于歐姆定律的作用，低電阻負載會消耗大量電流，從而從電源中汲取大量電力。這可能導致電源受到干擾，影響電路的穩定性。

低阻抗負載電路與電壓跟隨器的對比

接下來，我們對比一下低阻抗負載電路與電壓跟隨器。在低阻抗負載電路中，由于歐姆定律的作用，負載會消耗大量電流，從而對電源造成顯著影響，可能干擾電路的穩定性。而電壓跟隨器則不同，其輸入阻抗極高，因此僅消耗微量的電流。更重要的是，由于缺乏反饋電阻，電壓跟隨器的輸出電壓與輸入電壓保持一致。

電壓跟隨器的工作原理

電壓跟隨器，作為一種電子電路組件，其工作原理基于輸入阻抗的高值特性。由于輸入阻抗極大，電壓跟隨器在運行時僅消耗微量的電流，這一特點顯著降低了其對電源的影響。同時，由于缺乏反饋電阻，電壓跟隨器的輸出電壓能夠緊密跟隨輸入電壓的變化，保持高度一致性。

三、電壓跟隨器的計算方法

在電子電路中，電壓通常在各組件間進行共享或分配，這取決于各組件的阻抗或電阻。當運算放大器被接入電路時，由于其具有極高的輸入阻抗，大部分電壓將僅略降。然而，為了確保為負載提供穩定的電壓，我們可以在分壓器電路中引入電壓跟隨器。這樣，即使電壓在分壓過程中有所下降，跟隨器也能有效地提升輸出電壓，從而為負載提供足夠的電力。接下來，我們將通過一個具體的電路圖來詳細解釋這一過程。

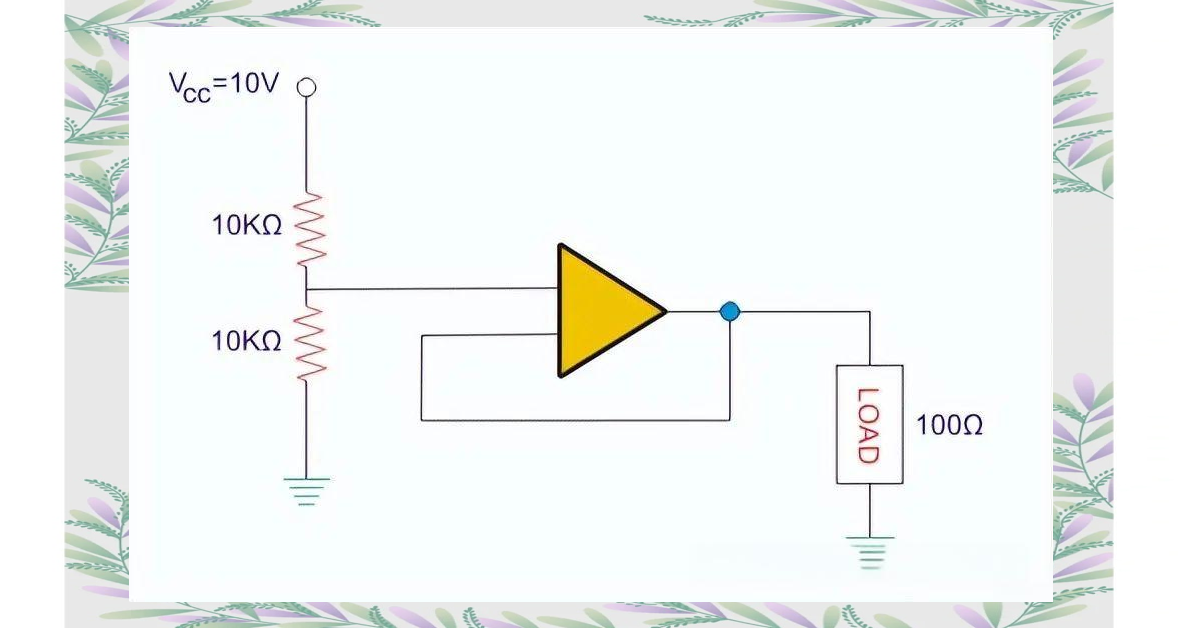

電壓跟隨器的分壓器電路設計

在分壓器電路中，電壓跟隨器起著至關重要的作用。它位于兩個10 KΩ電阻與運算放大器之間，利用運算放大器的高輸入阻抗來有效地提升輸出電壓。假設運算放大器的輸入電阻為100 MΩ，那么等效并聯電阻則為10 KΩ與100KΩ的并聯值。這樣的設計確保了負載能夠獲得穩定的電壓供應。

因此，等效并聯電阻為10KΩ與10KΩ的并聯值。這樣的分壓器設計將使得電源電壓的一半能夠被提供給負載，這一結論可以通過分壓器公式得到證明。

因此，當電源電壓為5V時，其中一半的電壓將在頂部的10KΩ電阻上降低，而另一半則會在底部的10KΩ電阻和100Ω負載電阻上共同分擔5V的降低(由于10KΩ與100Ω并聯，相同的電壓將在這些電阻器中分布)。

這一設計展示了運算放大器作為緩沖器的重要角色，它能為連接的負載提供必需的電壓。若缺少電壓跟隨器，電路將無法正常工作，因?yàn)樨?fù)載兩端的電壓將不足以滿足需求。

電壓跟隨器在電路中主要發揮兩個作用：一是實現隔離目的，二是緩沖來自電氣或電子電路的輸出電壓，以確保連接負載能夠獲得所需的穩定電壓。

AD轉換前的守護衛士

在模擬信號轉換為數字信號的關鍵環節，電壓跟隨器發揮著不可替代的作用。AD轉換器對輸入信號質量極為敏感，任何干擾都可能導致轉換結果的偏差。電壓跟隨器在此處的部署，就像為信號加上了一道防護罩。

其工作原理很巧妙：運放的同相輸入端接收信號，輸出端直接連接到反相輸入端，形成100%的電壓負反饋。這種"自我修正"機制讓輸出電壓始終緊跟著輸入電壓變化。當電路中存在R25等電阻時，還能有效消除信號反射產生的"回音"噪聲，確保AD轉換器獲得干凈的信號輸入。

從理論到實踐的廣泛應用

電壓跟隨器的實用性遠超理論設想。在音頻設備中，它能隔離不同模塊間的干擾;在傳感器接口電路中，可提升信號傳輸距離;在精密測量系統里，又能保證微小信號的完整性。這種看似簡單的電路，實則是現代電子系統可靠運行的隱形支柱。

理解電壓跟隨器的工作原理，不僅能幫助工程師解決實際電路問題，更能啟發對電子系統設計的深入思考。下次當你面對信號傳輸難題時，不妨考慮引入這個不起眼卻功能強大的"透明橋梁"，它可能會帶來意想不到的效果。
