一. 整數的概念

整數在 IEEE 的規定上有短整數 short integer , 中整數 integer 和 長整數 long integer ，它們之間的關系如下：

為了方便討論，下面均以短整數作為例子。

• 原碼：最高為符號位，之后是數值位。

+62 的原碼表示為 00111110
-62 的原碼表示為 10111110

• 補碼：正數和0的補碼與原碼相同，負數的補碼是將其原碼的符號位保持不變，對數值位逐位求反，然后在最低位加一。對補碼求補就可以得到原碼。

+6 的原碼表示為 00000110            +6 的補碼表示為 00000110
-5 的原碼表示為 10000101            -5 的補碼表示為 11111011

• 補碼的運算規則：在FPGA的底層，有符號數都是按照補碼來存儲的。補碼有一個特別的好處就是可以將減法轉換為加法，從而將加減法統一。

7-5：
7 的補碼是 00000111，-5 的補碼是 11111011 ,7 + (-5) = 00000111 + 11111011 = (1)00000010
由于只有8位，因此將進位舍去得到加和的結果為 00000010，恰好是 2 的補碼
3-4：
3 的補碼是 00000011，-4 的補碼是 11111100 ,3 + (-4) = 00000011 + 11111100 = 11111111
得到加和的結果為 11111111，恰好是 -1 的補碼

• 溢出：兩個補碼相加時，如果產生的和超出了有效數字位所表示的范圍，則計算結果會出錯，解決的方法是擴大字長。

二. 簡單的加法與減法操作

通過上面的討論，我們可以很容易的看到，從理論上講在底層對補碼只用加法就可以完成加法與減法的操作，但是由于我們在上層是對行為進行描述，因此也是要用到減法的。

module adder8(sum,ina,inb); // 定義輸入輸出變量,這個加法器不考慮進位，只需要對輸入數據進行最高位擴展  output [8:0] sum; input [7:0] ina,inb; assign sum = {ina[7], ina} + {inb[7],inb}; endmodule

module subber8(dif,ina,inb); // 定義輸入輸出變量,這個減法器不考慮借位，只需要對輸入數據進行最高位擴展  output [8:0] dif; input [7:0] ina,inb; assign dif = {ina[7], ina} - {inb[7],inb}; endmodule

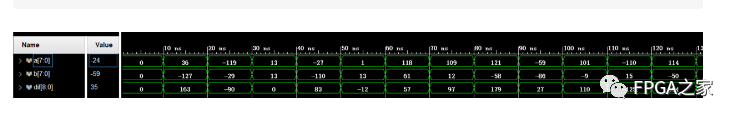

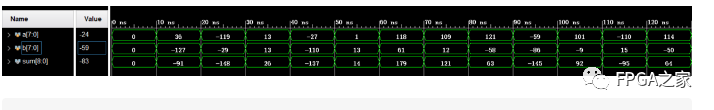

這是對有符號數設計的加減法器，可以看到上面的加減法都完成的很棒，并沒有產生溢出的問題。

三. 采用流水線操作的加法器（耗時角度考慮）

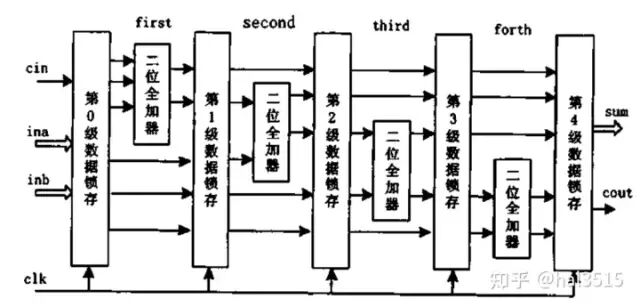

這是一個四級流水線加法器的框圖，上面的加法器采用5級鎖存、4級加法的結構。每一個加法器實現2位數據和上一個進位的相加，整個加法器只受2位全加器的工作速度的限制，平均完成一個加法運算只需要一個時鐘周期的時間，需要注意的是由于有四級流水線，因此這個加法器在輸出第一個計算值的時候有四個時鐘周期的延時。這里只給出無符號數的流水線加法器的模型，都寫出來太長了（其實我也沒有寫 ）。代碼寫的比較繁瑣，但是邏輯更清楚，主要是當做學習流水線結構的例子，真正在工程中用的話感覺還是調IP核吧。

module pipeadder8(cout,sum,ina,inb,cin,clk,rst_n); // 定義輸入輸出變量  output [7:0] sum; output cout; input [7:0] ina,inb; input cin,clk,rst_n; reg [7:0] tmpa,tmpb,sum; reg cout; reg tmpci,firstco,secondco,thirdco; reg[1:0] firsts; reg[5:0] firsta,firstb; reg[3:0] seconds; reg[3:0] seconda,secondb; reg[5:0] thirds; reg[1:0] thirda, thirdb; // 這里進行第0級數據緩存  always@(posedge clk or negedge rst_n) begin if(!rst_n) {tmpa,tmpb,tmpci} <= {8'd0,8'd0,1'b0}; else {tmpa,tmpb,tmpci} <= {ina,inb,cin}; end // 這里進行第1級數據緩存，并且完成最低兩位以及進位位的加法  always@(posedge clk or negedge rst_n) begin if(!rst_n) {firstco,firsts,firsta,firstb} = {1'b0,2'd0,6'd0,6'd0}; else begin {firstco,firsts} <= tmpa[1:0] + tmpb[1:0] + tmpci;
			firsta <= tmpa[7:2];
			firstb <= tmpb[7:2]; end end // 這里進行第2級數據緩存，并且完成次低兩位以及進位位的加法  always@(posedge clk or negedge rst_n) begin if(!rst_n) {secondco,seconds,seconda,secondb} = {1'b0,4'd0,4'd0,4'd0}; else begin {secondco,seconds} <= {{1'b0,firsta[1:0]} + {1'b0,firstb[1:0]} + firstco, firsts};
			seconda <= firsta[5:2];
			secondb <= firstb[5:2]; end end // 這里進行第3級數據緩存，并且完成次次低兩位以及進位位的加法  always@(posedge clk or negedge rst_n) begin if(!rst_n) {thirdco,thirds,thirda,thirdb} = {1'b0,6'd0,2'd0,2'd0}; else begin {thirdco,thirds} <= {{1'b0,seconda[1:0]} + {1'b0,secondb[1:0]} + secondco, seconds};
			thirda <= seconda[3:2];
			thirdb <= secondb[3:2]; end end // 這里進行第4級數據緩存，并且完成次次次低兩位以及進位位的加法  always@(posedge clk or negedge rst_n) begin if(!rst_n) {cout,sum} = {1'b0,8'd0}; else {cout,sum} <= {{1'b0,thirda[1:0]} + {1'b0,thirdb[1:0]} + thirdco, thirds}; end endmodule
