SRIO這種高速串口復雜就復雜在它的協議上，三層協議：邏輯層，傳輸層以及物理層。

數據手冊會說這三層協議是干什么的呢？也就是分工（【FPGA】SRIO IP核系統總覽以及端口介紹（一）（User Interfaces 之 I/O Port））：

邏輯層定義整體協議和數據包格式。這是端點啟動和完成事務（transaction）所必需的信息。

傳輸層提供數據包從端點移動到端點所需的路由信息。

物理層描述了設備級接口細節，例如數據包傳輸機制，流控制，電氣特性和低級錯誤管理。

這種劃分提供了將新事務類型添加到邏輯規范的靈活性，而無需修改傳輸或物理層規范。

這種語言層次的描述貌似讓人不太理解說了什么？

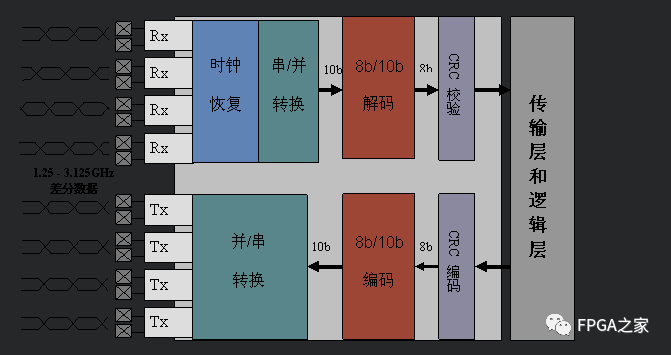

下面用圖片來說明（ 串行 RapidIO: 高性能嵌入式互連技術）：

上圖為4通道的SRIO數據傳輸原理圖，如果要用單通道的話（FPGA端）在IP核定制的時候選擇單通道即可。

數據從遠程設備（假設為DSP的SRIO端）傳輸過來，F(xiàn)PGA端（假設我們這端為FPGA的SRIO端口）通過RX接收到串行數據，先到達物理層進行時鐘恢復，串并轉換，之后進行8b/10b解碼操作、CRC校驗，這一系列的操作都在物理層完成，之后進入傳輸層，進而到達邏輯層，我們需要的也是對邏輯層進行操作，對操作的對象正是邏輯層上的端口數據信息。

數據手冊上說了，邏輯層定義了整體協議和數據包格式。

拿邏輯層上的IO口來說，有這樣兩對信號，ireq/iresp和treq/tresp；

假設我們這端是FPGA端，我們接收來自DSP端的數據，那FPGA端就是initiator，而DSP端就是target，這樣的話，我們接收后需要處理的數據在FPGA上就是treq/tresp channel上的數據。

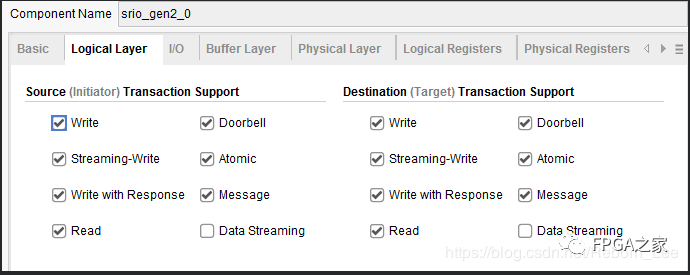

數據的發送是以包的形式發送的，而能發送以及接收到什么的包可以在IP核上定制（FPGA端）。

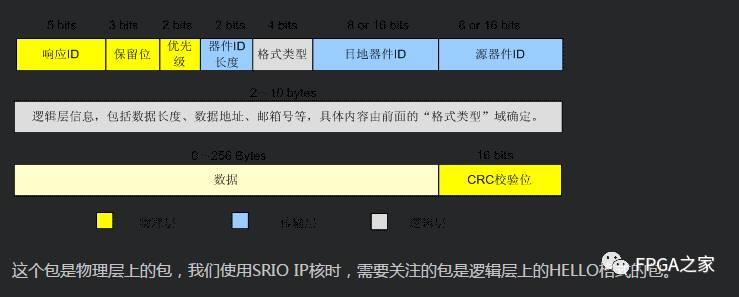

包的格式：

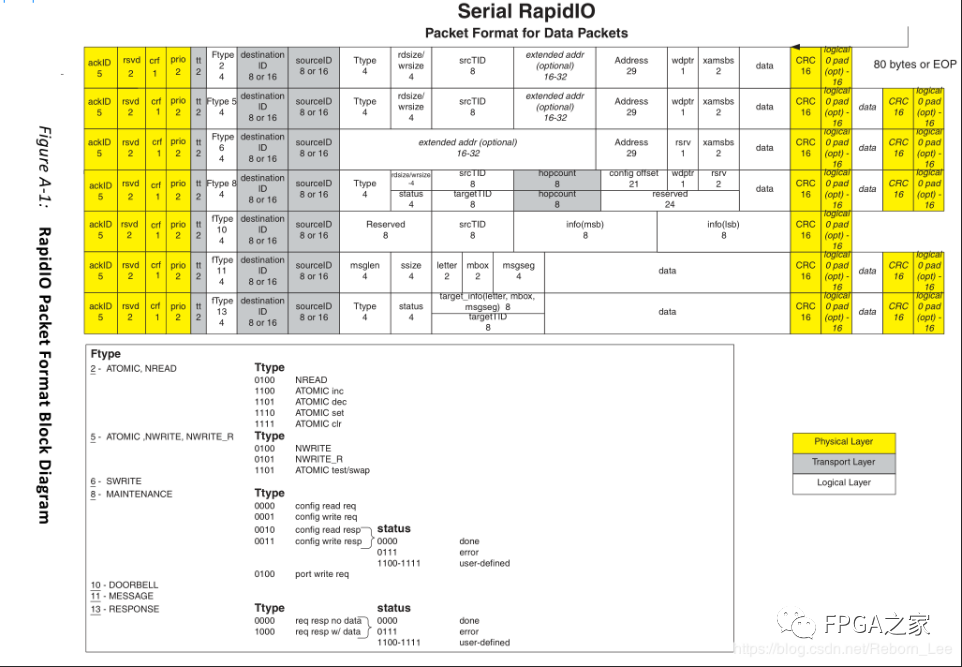

大概情況是這樣的：
