總計：

有人說FPGA不需要上電復位電路，因?yàn)閮?nèi)部自帶上電復位信號。也有人說FPGA最好加一個上電復位電路，保證程序能夠正常地執行。不管是什么樣的結果，這里先把一些常用的FPGA復位電路例舉出來，以作公示。

方式一：普通IO口加上按鍵復位電路和上電自動復位電路

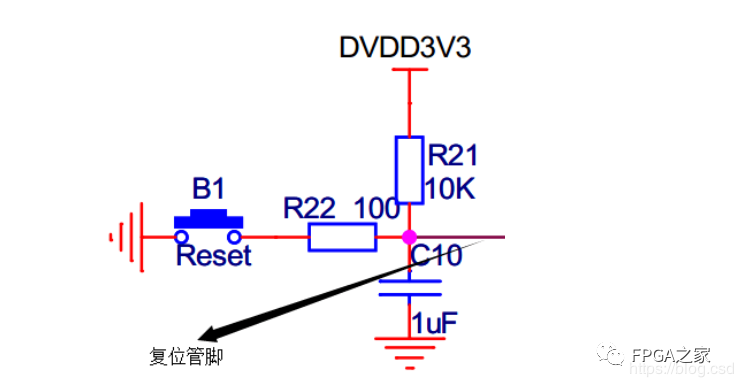

上圖是兩種復位方式的集合，可以實現上電復位和按鍵復位。電路圖中左半部分是實現按鍵復位的，右圖則是實現上電自動復位的。

按鍵復位：  默認狀態電路圖為高電平，當按鍵按下后，電路產生一個低電平的信號，即產生一個下降沿，這樣的話，就可以實現低電平的復位信號了。

上電自動復位：剛上電的時候，電容導通，復位RST引腳處為低電平，當電容充滿電后，RST引腳處就為高電平了。這樣也產生了低電平的復位信號。

只要將相應的引腳連接至復位引腳處，就能控制電路系統的復位了。

方式二：nCONFIG引腳輸入信號作為系統復位

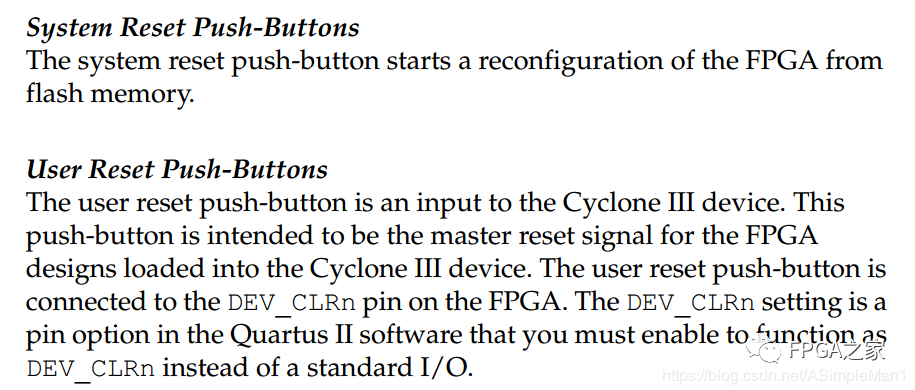

參考cycloneIII的handbook,可以發現下面這樣一段話?，F(xiàn)摘錄如下：

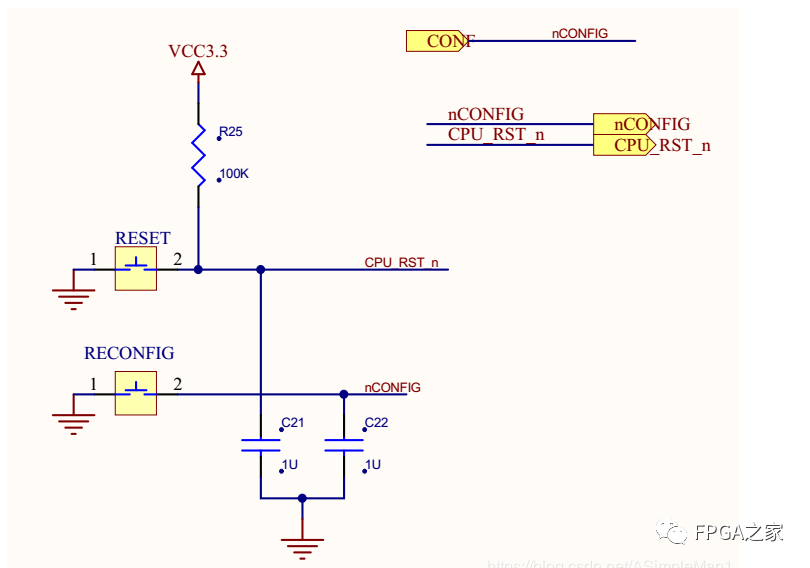

下面則是一個很常用的復位電路，正好使用到了這部分的復位電路。電路中既有系統復位的部分，又有按鍵復位的部分。

具體的介紹如下，系統復位方式采用的普通的按鍵復位電路實現。而用戶復位按鈕，則是對nCONFIG引腳的控制進行復位的，這個引腳連接的是DEV_CLKn引腳，而在上面的介紹中，我們可以看到nCONFIG至少保持低電平500ns以上，就可以實現對整個cycloneIII系列FPGA的重新復位。需要注意的是，這要求QuartusII的設置中不能講DEV_CLRn配置為普通引腳。

方式三：用其他MCU控制FPGA的上電復位，既可以將MCU的復位引腳和FPGA的復位引腳連在一起，也可以MCU單獨引腳復位引腳對FPGA進行控制。

MCU控制FPGA的復位可以在方式一和方式二的方式上進行實現。

例如在底板的STM32中添加按鍵復位，這個復位既連接了STM32本身的復位信號，又連接了FPGA相應的復位信號引腳，這樣的話，就可以達到STM32和FPGA同時復位的效果。當然你也可以使用上電自動復位電路進行實現。

還有一種方式就是，MCU引出一個引腳，控制這個引腳輸入低電平，延時一段時間后再重新拉高，這樣的話，就會產生一個上升沿的信號，同樣可以控制FPGA復位。

總結與討論：

總之，實現FPGA復位的方式有很多?？赡懿粌H僅上面例舉的一些。而且，上面的實現方式，可能并不是最好的，僅僅作為一種參考。

下面進行一些討論。

FPGA在組合電路中是沒有時鐘信號的，這樣的話，也就不可能添加所謂的復位信號，復位信號應該不是必須的。

疑問：

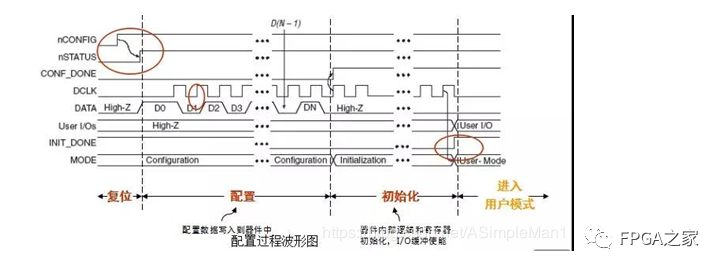

cycloneIII系列程序的下載過程如下：

（1）首先注意的nCONFIG引腳，當其由低電平進入高電平時，程序進入配置過程。

在此過程中，nSTATUS引腳也由低置高，程序進入配置過程。

波形有從低電平到高電平的跳變過程，說明進入了配置過程。

（2）然后注意的引腳是CONFIG_DOWN引腳，當其由低電平進入高電平時，程序配

置完成，進入初始化，這部分才算程序下載完畢。

這樣的話，我是否可以使用CONFIG_DOWN引腳輸出，連接相應的復位RST引腳，遮樣的話，就可以自動的上電自動復位，而不用添加任何的輔助電路？
