[導讀]納祥科技客戶定制版落日氛圍燈方案：低功耗單片機接收紅外指令，PWM驅動A09T場效應管調控RGB燈珠，實現16+色與4種動態模式，高清透鏡呈現環形漸變暖光投影。
落日燈利用透鏡折射與漸變色彩技術，將溫暖夕陽光效投射至空間，營造了浪漫詩意的家居氛圍。但傳統落日燈存在光效呆板、交互單一等問題，難以滿足現代人的精神需求。
對此，納祥科技為客戶打造了一款以超高性價比與專業光學體驗為核心的“落日氛圍燈方案”——通過模塊化設計、高精度RGB混光算法及創意交互，實現色彩切換、遙控控制等功能，為用戶提供了沉浸式的光影體驗。
（一）方案概述
本方案采用低功耗高性能單片機，接收紅外遙控指令，通過PWM信號驅動A09T場效應管，精準調節RGB LED燈珠亮度比例，實現16種以上顏色及4種動態模式（閃/頻閃/漸變/平滑），配合高清透鏡和濾光片，將RGB LED燈珠轉化為環形漸變色彩投影，呈現落日暖調。

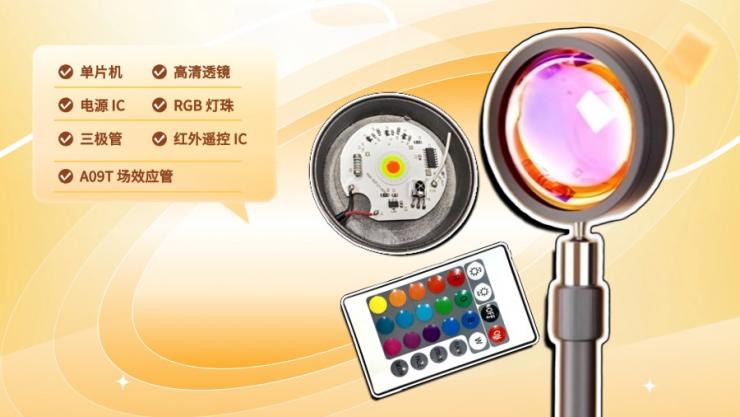

方案由單片機、電源IC、三極管、A09T場效應管、RGB 燈珠、高清透鏡與紅外遙控IC等核心部件組成，最終實現亮度調節、顏色切換、模式切換等功能。
（二）功能模塊
（1）主控單元：高性能低功耗MCU，通過PWM信號精準調控、算法執行、外設管理
（2）驅動電路：MCU輸出PWM驅動A09T MOSFET，精準調控LED電流實現調光調色
（3）光學透鏡：高精度透鏡+擴散片，光束角大，照度均勻性＞85%，消除副斑
（4）光學系統：高亮LED燈珠，高顯色，光效清晰均勻，實現大范圍投影
（5）電源模組：USB輸入+電源IC，具備充放電管理、過壓保護
（6）紅外遙控：兼容NEC協議，抗干擾能力強，遠程遙控實現多種功能
① 開關機：由OFF、ON控制開關機
② 顏色切換：大于16色可選，自動搭配組合
③ 亮度調節：多檔亮度可調，搭配顏色切換不同時間段
④ 模式切換：
● Flash? - 閃光模式
● Strobe? - 頻閃模式
● Fade? - 漸變模式
● Smooth? - 平滑模式
（三）方案演示
下面，我們將為您展示本方案——

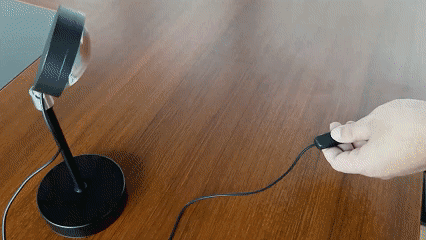

①接入電源，可通過按鍵或遙控開關燈

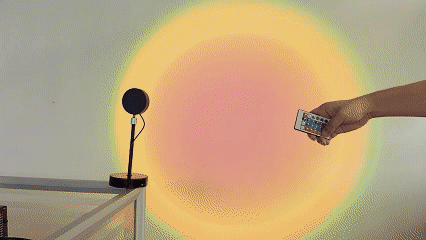

②可用遙控調節16種以上燈光顏色

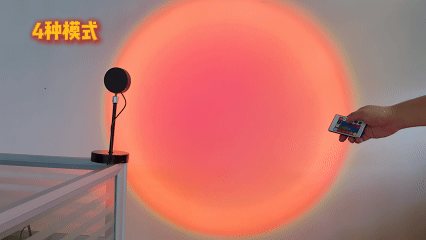

③遙控支持切換4種模式及亮度切換
（四） 方案總結
本方案構建了一種高性價比的落日氛圍燈系統，具備易用性、場景適應性和擴展?jié)摿Γ瑢?shí)現專業級光影效果，適用于家庭裝飾、攝影補光、休閑放松等場景，具有爆款單品的技術與市場優勢。
我們現將提供完整的方案技術支持與迭代，歡迎您與我們深入交流與探討。
