2025年11月13日，致力于亞太地區市場的國際領先半導體元器件分銷商---大聯大控股宣布，其旗下詮鼎推出基于PI(Power Integrations)InnoMux?-2系列IMX2379F芯片的62W三輸出定電壓反激式電源解決方案。

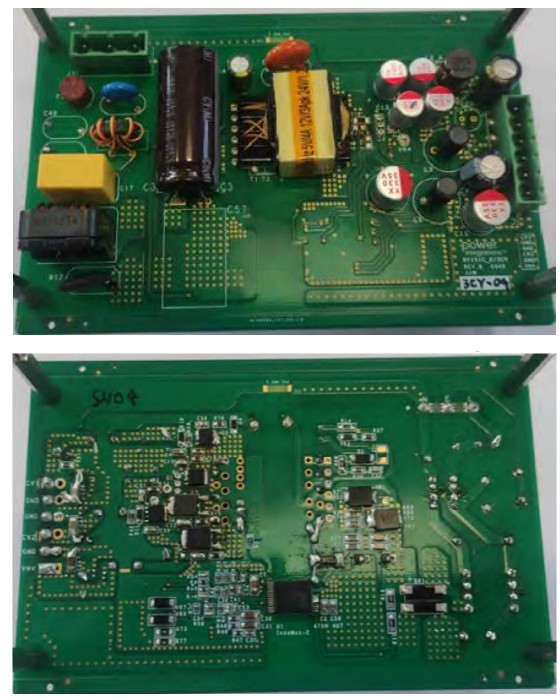

圖示1-大聯大詮鼎基于PI產品的62W三輸出定電壓反激式電源解決方案的展示板圖

現代電子系統大多依賴多個內部電壓實現計算、通信和傳動等功能。然而，在每個電源轉換階段都會產生一定的損耗，這些損耗不僅會降低整體能效，還會導致發熱問題。為優化這一問題，大聯大詮鼎基于PI InnoMux?-2系列IMX2379F芯片推出62W三輸出定電壓反激式電源方案，能夠提供多達三個獨立穩壓輸出，或提供兩個定電壓和一個定電流輸出。此舉可大幅減少元件數量，在提升電源子系統效率的同時，有效縮小體積。

圖示2-大聯大詮鼎基于PI產品的62W三輸出定電壓反激式電源解決方案的場景應用圖

本方案采用的IMX2379F是PI旗下InnoMux?-2系列反激式開關IC中的一員。InnoMux?-2是Single-stage、獨立穩壓多輸出離線式電源IC，它創新地將AC-DC和下游DC-DC轉換級集成于單一芯片。與傳統兩級架構相比，該IC去掉了單獨的DC-DC級，可大幅減少元件數量，縮小PCB占位面積。并且憑借其750V PowiGaN?氮化鎵晶體管、零電壓開關及同步整流技術，進一步提升了系統效率。

InnoMux?-2性能卓越，能夠在多種條件下穩定提供高達90W輸出功率，且調節精度優于±3%，電力系統總效率(從交流電到調節式低壓直流電段)超過90%。此外，先進的控制器還能管理輕負載功率傳輸，無需使用預載電阻器，可使無負載功耗降至30mW以下。根據歐洲耗能產品(EuP)法規，這在待機使用限額為300mW的應用中，可為必要功能節省電力。

不僅如此，該器件采用PI高散熱效率的InSOP?24和InSOP?28封裝，并結合PCB冷卻功能，因此無需額外使用散熱片。在電源輸出方面，InnoMux?-2提供雙輸出和三輸出定電壓(CV)選項，并且其中一個輸出可專用于定電流(CC)驅動，非常適合為監測器中的LED供電或用于內部電池的高速充電。

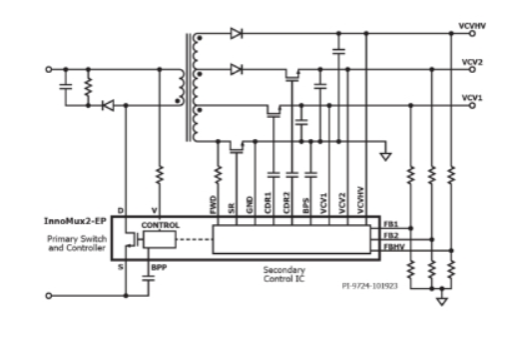

圖示3-大聯大詮鼎基于PI產品的62W三輸出定電壓反激式電源解決方案的方塊圖

得益于產品的出色性能及高度集成的緊湊設計，本方案可為白色家電、工業系統與顯示器等多元電壓應用場景帶來兼具高效節能、穩定可靠且空間優化的設計。

核心技術優勢：

? 高效率：多路輸出實現超過90%的效率;

? 節省空間和元件：減小PCB板尺寸，元件數最多可減少50%;

? 高精度：所有輸出滿足3%調整精度，考慮了產線誤差、溫度變化和輸入負載變化;

? 低待機功耗：空載功耗小于50mW;

? 集成高壓開關：集成750V的PowiGaN?初級開關或650V和725V硅MOSFET，涵蓋15W至100W功率范圍;

? 多種保護和功能：輸出電壓設定、鎖存/自動重啟保護、內部/外部反饋機制、單路輸出的過載保護、調光模式;

? 其他特性：零電壓開關(SR ZVS)、脈沖共享、通過SR柵極控制對VFWD進行穩壓調整。

方案規格：

? 輸入電壓：90VAC-265VAC;

? 輸出規格：5V/4A，12V/1A，24V/1.25A;總計：62W;

? 滿載效率要求：>85% @ 115/230VAC;

? 工作環境溫度條件：40℃。
