將圖像處理的算法轉換為FPGA系統設計的過程稱為算法映射。映射過程中首目標便是確定系統設計的結構，在圖像處理中常用的兩中系統設計結構：流水線結構；并行陣列結構。

流水線設計基本概念

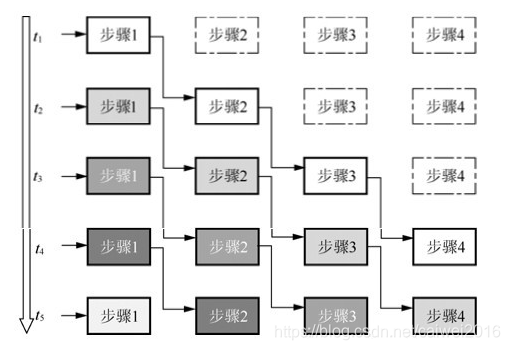

流水線處理源自現代工業生產裝配線上的流水作業，是指將待處理的任務分解為相對獨立的、可以順序執行的而又相互關聯的一個個子任務。流水線處理是高速設計中的一個常用設計手段，如果某個設計的處理流程分為若干步驟，并且整個數據處理是“單流向”的，即沒有反饋或者迭代運算，前一個步驟的輸出是下一個步驟的輸入，那么可以考慮采用流水線設計方法來提高系統頻率。流水線設計結構如圖所示。

其基本結構是將適當劃分的n個操作步驟單流向串聯起來。流水線操作的最大特點是數據流在各個步驟的處理從時間上看是連續的順序操作，與此同時各個步驟又是同時并行的在運作。

在處理器架構上，一個單核處理器只能一次處理一個任務，是順序的執行，如要實現并行操作需要多個處理器來執行。

FPGA中典型的流水線設計

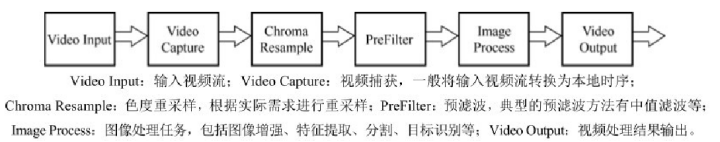

流水線處理采用面積換取速度的思想，可以大大提高電路的工作頻率，尤其對于圖像處理任務中的二維卷積運算、FIR及FFT濾波器等，采用流水線設計可以保證一個時鐘輸出一個像素，相對于全并行處理電路占用資源又不會太多。對于大部分的圖像處理任務而言，處理過程基本上也是一個“串行”的處理思路。因此，流水線設計無疑是最好的設計方式。如下圖所示是一個典型的圖像處理任務流程圖與圖像處理中的典型流水線結構。

本處理任務也是一個典型的圖像處理任務。首先，我們從CCD或CMOS傳感器得到需要處理的視頻流輸入Video Input，并通過視頻捕獲模塊Video Capture將輸入視頻同步為本地視頻流。這些視頻流“無等待”地流入下一個處理單元Chroma Resample進行色度重采樣和空間變換，經過預處理Pre Filter和指定的處理算法Image Process后(例如預濾波、分割、目標識別、Alpha混合等)，轉換為視頻流輸出Video Output。

在這個過程中，輸入視頻流和輸出視頻流是連續的，流水線結構也保留了這種可能性。每一個處理單元獨立為一塊單獨的電路，與其它處理單元同時運行，提高了速度也降低了設計的復雜度。

并行陣列

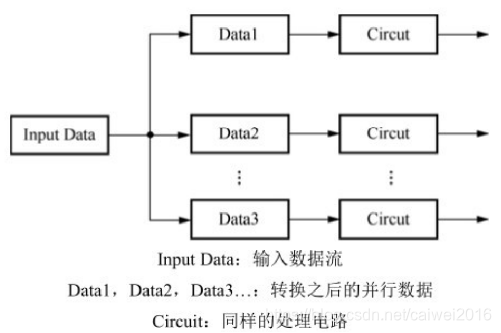

在并行陣列型電路中，多組并行排列的子電路同時接收整體數據的多個部分進行并行計算。并行陣列型電路中的子電路本身可以是簡單的組合電路，也可以是復雜的時序電路例如上面提到的流水線型電路。如果受邏輯資源限制，無法同時處理全部數據，那么也可以依次處理部分?jǐn)?shù)據直到完成全部數據的處理，如圖所示。

和流水線共享電路的思路不同，并行陣列電路對于每個處理數據都生成一個處理電路，這無疑更大地提高了電路的處理速度，但是也帶來了更大的資源消耗，是用面積換取速度原則的又一體現。如果系統設計對資源消耗相對不敏感，但是又需要較快的處理速度時，那么我們會選擇并行結構來完成。

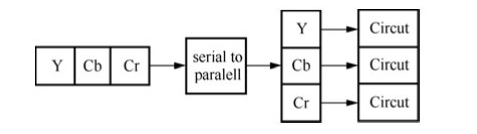

并行陣列的一個典型應用是多通道像素同時進行處理，對一個串行輸入的RGB通道或是YCbCr通道的視頻流，首先做一個串并轉換，接著復制處理邏輯對三個通道同時做處理。這樣理論上可以得到3倍的速度提升。
