ZYNQ_PL與PS的DDR交互詳解
掃描二維碼
隨時隨地手機看文章

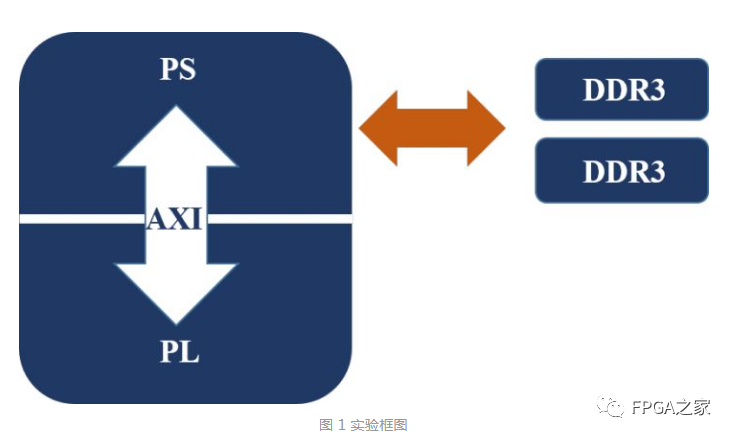

ZYNQ7000系列中PS端與PL端的通信都是通過AXI總線進行連接的，利用好AXI協議是PS與PL交互的基礎，因此設計這個實驗來進一步了解兩者間的通信。
1.實驗?zāi)康?
PL端通過AXI協議訪問PS端的DDR內存，其中包括往DDR寫數據，以及讀取DDR內部的數據。
2.如何實現
看起來實驗?zāi)康暮芎?jiǎn)單，但是對于像我這樣的初學者而言那還是有很多的問題的。例如：
1.芯片內部硬件怎么連接（好比兩個人打電話，總得知道電話號碼才能交流）
2.誰是主機誰是從機（好比兩個人打電話，誰打給誰）
3.什么時候發數據，什么時候讀數據，總不能在別人還沒存好數據的時候讀吧（比如兩個人打電話，一個人在睡覺，怎么都打不通吧）
3.設計思路
針對上述3個問題，來設計總的思路，這樣能有條理的實現總體的功能。
4.芯片內部硬件連接
ZYNQ中有9個AXI總線（如圖 1），其中包含4個General-Purpose Ports（AXI_GP），主要是一些常用的通信，位寬為32位，4個High-Performance Ports，高速的通信，位寬為64位，還有一個AXI_AXP這個我不太了解，不過位寬也是64位。

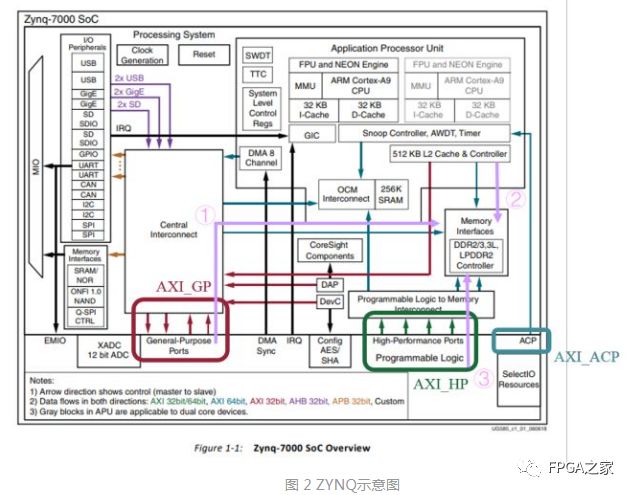

從圖 2中可以看出訪問DDR3的接口有三條①、②、③條接口，其中PL的訪問有兩條，分別為①和③，為了簡單我們選個③，如果有興趣可以使用③來寫，①來讀的操作，這樣能更好的理解兩者間的交互。
5.從機與主機
這個簡單的理解就是圖 2中的箭頭，箭頭連接的一段為從機，沒有連接的一段為主。例如AXI_HP接口，主機就是PL，而箭頭連接的一段是PS，那么PS就是從機。
6.讀寫時序的控制
主要的問題集中于PL什么時候?qū)憯?shù)據；PL什么時候讀數據。簡單的一種控制就是PL自己控制，例如先寫5個數據，在讀5個數據，為了增加點難度，我們可以這樣設計，用PS來通知PL什么時候?qū)懀裁磿r(shí)候讀。那么又涉及到了兩者的通信，而這種通信就比較普通，不是內存的控制，具有普適化的意義，這里使用AXI_GP來進行通信，以PS為主機。

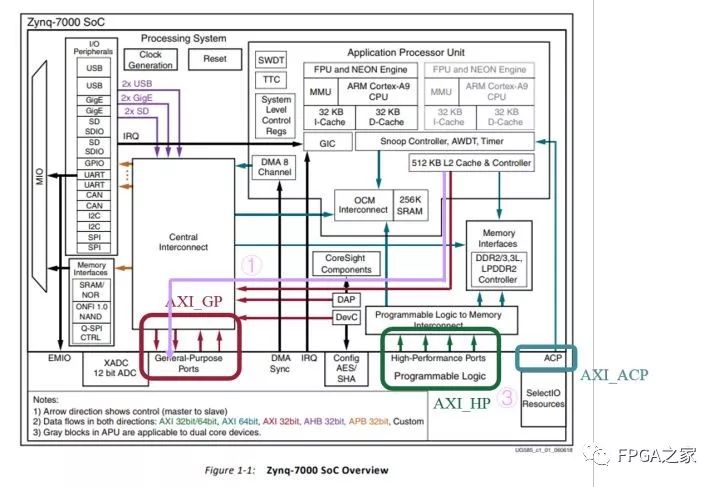

注：PS發數據是走紅色的路還是藍色的路是由其地址決定的
圖 3 PS發命令的端口
7.總結
最后我們使用AXI_GP接口來控制讀寫，其中PS為主機；用AXI_HP接口來進行DDR3數據的輸入與輸出，這時PL為主機。
8.程序設計流程圖
流程圖包含PS部分和PL部分。
9.PS部分流程設計
PS端的程序，我們采用輪訓的方式進行讀寫命令完成的獲取，也就是PS端不停地讀取PL端是否寫完，以及是否讀完的命令。后續可以拓展為采用中斷的方式進行讀寫控制。

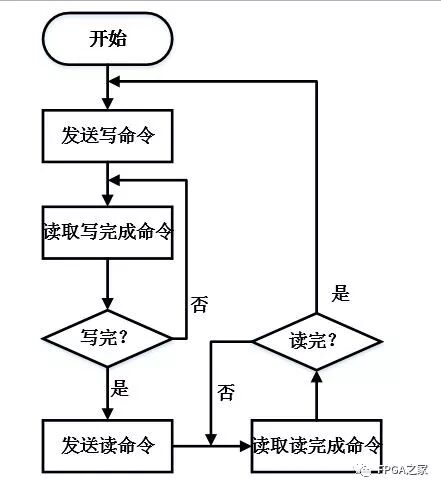

圖 4 PS端流程圖
10.PL部分流程設計

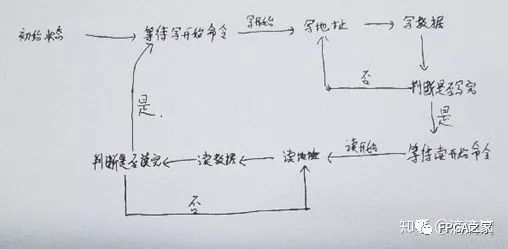

PL端AXI_HP的流程如圖 4所示，一個簡單的狀態機來完成數據的讀寫，此時PL為主機。
圖 5 PL端AXI_HP的狀態機

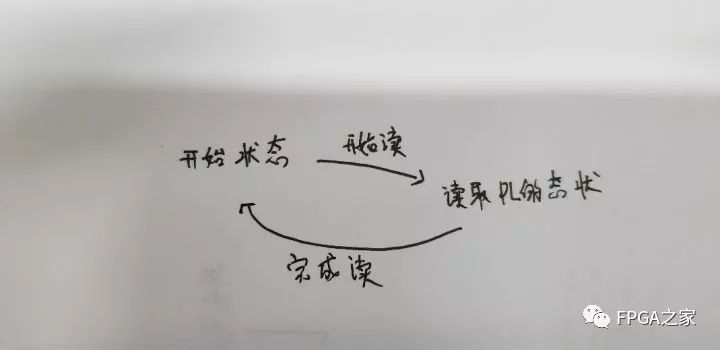

PL端AXI_GP的流程圖如所示，也是一個簡單的狀態機，但是此時PL是從機，PS是主機，PS發出讀取（是否寫完或者是否讀?。┑臓顟B(tài)，PL將此時的狀態返回給PS端，讓PS來進行判斷是否需要進行下一步操作。
圖 6 PL端AXI_GP的狀態機
11.程序設計
首先，設計FPGA端的程序。有幾個注意點：
-
PL端的邏輯一般都是先仿真，然后進行板級調試，如果仿真沒過，那么下載到板子上肯定不過（仿真很重要）。
-
ZYNQ-7000的AXI協議不是和ARM一樣嚴格遵守的，有些端口是沒有用到的如圖 7，但是響應這些一定要按協議來。
這里可以簡單的想一下，PS端的DDR怎么能用PL來仿真呢？我能想到的解決方法有2個（歡迎提供更多的方法）:
-
在PL端利用ddr的ip核選擇AXI模式進行仿真，操作比較麻煩，同時仿真時間長，但是參考價值高
-
就在PL端用一個帶AXI4總線的bram進行仿真，比較簡單，但是參考價值低
為了偷懶，我這邊就用方法2來仿真。這個IP中有些端口也是沒有用到的
圖 7 axi_bram s_axi_awlock端口
根據4.2中的流程圖，以及5中的分析，自己編寫axi協議后，得到仿真圖如圖 8 AXI_HP的仿真，采用AXI INCR突發模式，突發大小為8個字節，突發長度為2。突發的地址是根據ZYNQ中的硬件地址來的如圖 9，采用32’h0008_0000為起始地址（仿真的起始地址是0）。
圖 8 PL端的AXI_HP仿真圖

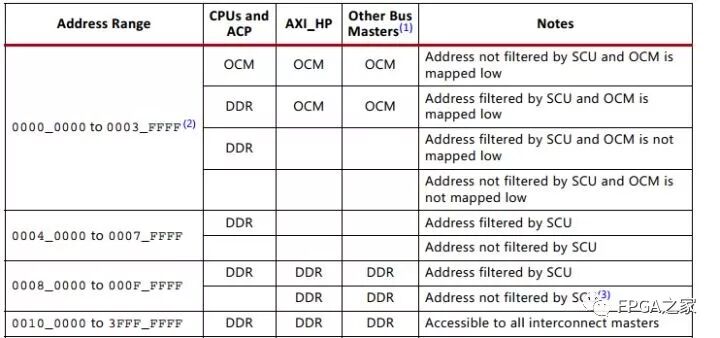

那么往ddr3寫數據的地址應該怎么確定呢？圖 9中可以看到AXI_HP可以用的地址，我用的起始地址是32’h0008_0000。
圖 9 PS的地址映射
這里有個問題可以想一下，PS端的程序也是跑在DDR3里面的，那么怎么才能使得PL端訪問的地址與程序跑的地址不沖突呢？（這個可以在評論中給點意見）
我這里的解決方案有兩個：
-
簡單的就是寫的地址與程序的地址不一樣就好了
-
就是在PS端分配好內存用來寫ddr，然后將這個地址的起始地址發給PL，這樣肯定不會有沖突（也許xilinx dma那個ip核就是這么干的吧）
同樣為了偷懶，我采用第一個方法，那么怎么知道程序跑的地址呢?

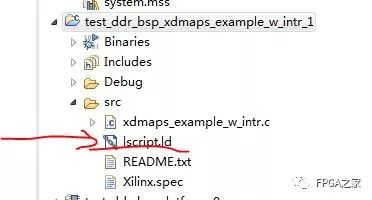

在SDK的工程里面有個lscript.ld里面有許多地址的信息如圖 10，圖 11?？梢钥吹竭@邊的地址是從100000開始的，所以我用的地址不在這里。
圖 10
圖 11
12.程序驗證結果
因?yàn)槭煜ち艘稽c(diǎn)AXI協議，就自己寫了個AXI通信的模塊，然后實現了PL與ddr的通信，以及PL與PS的通信。
本來用黑金zynq7020的板子驗證的，結果電源模塊壞了，找客服修說過保了，就不能修了，哎，好可惜。。。。。。。。。。。應該是二極管擊穿導致的。
于是接了個ZCU102的開發板來測試這個程序，不過原理都是一樣，只是代碼上的地址可能要改一下。

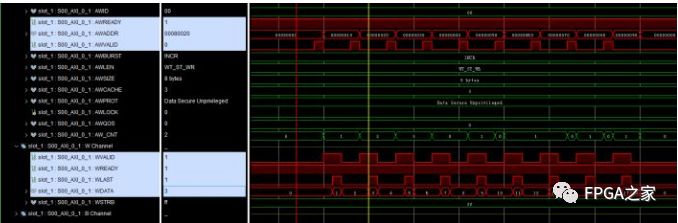

寫數據結果如圖 12

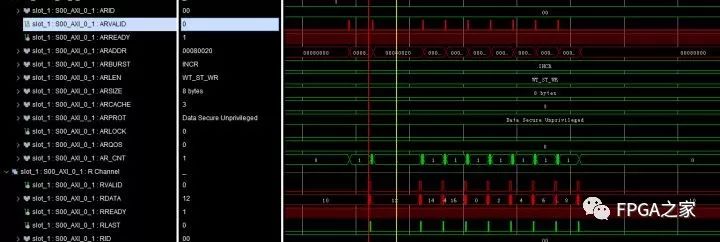

讀數據結果如圖 13
圖 13 讀數據
上述讀寫的結果一致，完成了本次實驗，這次實驗中最重要的部分就是對AXI協議的理解。
參考資料
-
xilinx.com/support/docu ug585 zynq7000的說明書
-
xilinx.com/support/answ 解決時鐘分配報錯
-
china.xilinx.com/suppor xilinx axi協議
-
static.docs.arm.com/ihi arm axi協議
附錄

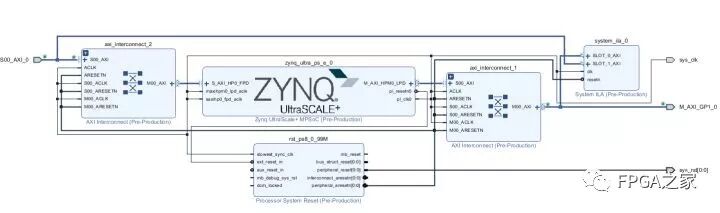

Block Design如圖 14 這個是ZCU102的，如果是zynq-7000.只要把中間的換了就好。
圖 14 Block Design
