前文介紹了一個固定優先級arbiter的可綜合SysyemVerilog代碼，你一定注意到了該設計的一個最大缺點。存在靜態優先級意味著，在某些情況下，低優先級的模塊可能永遠無法得到服務。這被稱為餓死，在某些設計中可能沒問題，但在某些設計中，我們可能需要避免這種情況。

在下面的這篇文章中介紹了很多種輪詢仲裁方案。

「數字芯片設計【不定期更新文件】」

鏈接：https://pan.quark.cn/s/27331927a18e

避免它的一種方法是輪詢優先級。一旦請求模塊得到服務，下一個模塊將獲得最高優先級，以循環方式進行優先級的調整。這就是為什么這個仲裁器被稱為Round Robin輪詢仲裁器，它用于避免設計中的餓死。

某個模塊的請求必須等待的最大時間取決于此設計中的請求者數量。

always_comb begin
 case (pointer_reg)
 2'b00 :
 if (req[0]) grant = 4'b0001;
 else if (req[1]) grant = 4'b0010;
 else if (req[2]) grant = 4'b0100;
 else if (req[3]) grant = 4'b1000;
 else grant = 4'b0000;
 2'b01 :
 if (req[1]) grant = 4'b0010;
 else if (req[2]) grant = 4'b0100;
 else if (req[3]) grant = 4'b1000;
 else if (req[0]) grant = 4'b0001;
 else grant = 4'b0000;
 2'b10 :
 if (req[2]) grant = 4'b0100;
 else if (req[3]) grant = 4'b1000;
 else if (req[0]) grant = 4'b0001;
 else if (req[1]) grant = 4'b0010;
 else grant = 4'b0000;
 2'b11 :
 if (req[3]) grant = 4'b1000;
 else if (req[0]) grant = 4'b0001;
 else if (req[1]) grant = 4'b0010;
 else if (req[2]) grant = 4'b0100;
 else grant = 4'b0000;
 endcase // case(req)
end

此代碼適用于具有4位請求的RR仲裁。優先級根據變量pointer_reg進行輪換，每當請求者獲得服務時，pointer_reg都會發生變化。例如，如果模塊0被服務，那么最高優先級將是模塊1。當模塊1被服務時，模塊2將獲得最高優先級。

我們可以寫出計算pointer_reg值的邏輯，如下所示：

logic [1:0] pointer_req, next_pointer_req;

 always @(posedge clock) begin
 if (reset) pointer_req <= '0;
 else       pointer_req <= next_pointer_req;
 end

 always_comb begin
 assign next_pointer_req = 2'b00;
 casez (gnt)
 4'b0001: next_pointer_req = 2'b01;
 4'b0010: next_pointer_req = 2'b10;
 4'b0100: next_pointer_req = 2'b11;
 4'b1000: next_pointer_req = 2'b00;
 endcase
 end

就像固定優先級仲裁一樣，這種設計是不可擴展的。輸入請求數量較多的代碼編寫起來很繁瑣，而且容易出錯。下面介紹其他可擴展且易于參數化的設計。

The Rotate + Priority + Rotate Design

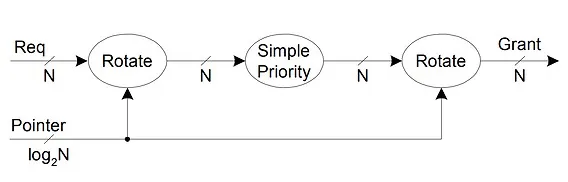

以“Rotate + Priority + Rotate”的設計為例。它使用固定優先級仲裁器，并向右或向左移動輸入，以模仿優先級的旋轉。假設4'b1011是第一個輸入，這次沒有移位，因?yàn)檫@是第一個輸入。假設LSB具有最高優先級，當我們將其發送給固定優先級仲裁器時，此輸入的輸出將為4'b0001。假設下一個輸入是4'b0011。通常，這種情況的輸出也是4'b0001，但在RR仲裁的情況下不是。由于這是第二個輸入，我們將其移動1，因此對固定優先級仲裁器的輸入現在變?yōu)?'b1001，輸出也變?yōu)?'b0001。但這不是我們的最終輸出，因?yàn)樵谟?jì)算輸出grant信號之前，我們將輸入“向左右”移動了1，現在我們必須將其“向左”旋轉1才能獲得最終輸出，這樣輸出現在變成4'b0010。這是一個簡單但有效的設計。決定左右旋轉的指針邏輯可以很容易地以我之前提到的方式編碼。這種設計速度不是很快，因?yàn)樾枰罅康牟僮鱽?lái)生成grant輸出，但綜合時需要非常小的面積。

The MUXed parallel priority arbiters

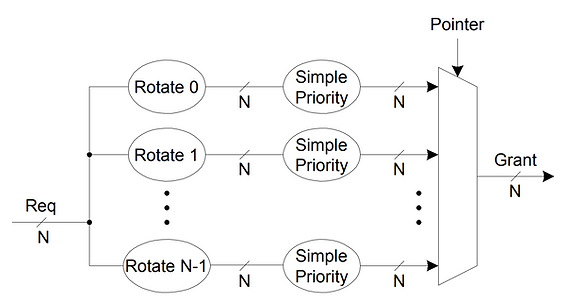

從圖表中可以看出，這個設計相當大。該設計還是使用固定優先級仲裁器，每個輸入請求都有一個固定優先級仲裁器。隨著輸入請求者數量的增加，它只會越來越大。但好的方面是，它非?？?。由于所有優先級仲裁器的輸出grant已經計算好了，我們只是從中選擇一個輸出。讓我們嘗試為4位輸入請求總線編寫此設計代碼。

module muxed_rr_arb(
 input logic clock,
 reset,
 input logic [3:0] req,
 output logic [3:0] gnt
);

 logic [3:0] mux_ip0, mux_ip1, mux_ip2, mux_ip3;

 //Instantiate fixed priority arbiter and calculate the grant output for shifted priorities
 fixed_pri_arbiter inst0 (.req(req),    .gnt(mux_ip0));
 fixed_pri_arbiter inst1 (.req(req>>1), .gnt(mux_ip1));
 fixed_pri_arbiter inst2 (.req(req>>2), .gnt(mux_ip2));
 fixed_pri_arbiter inst3 (.req(req>>3), .gnt(mux_ip3));

 //Select line pointer calculation
 logic [1:0] pointer_req, next_pointer_req;

 always @(posedge clock) begin
 if (reset) pointer_req <= '0;
 else 	 pointer_req <= next_pointer_req;
 end

 always_comb begin
 assign next_pointer_req = 2'b00;
 casez (gnt)
 4'b0001: next_pointer_req = 2'b01;
 4'b0010: next_pointer_req = 2'b10;
 4'b0100: next_pointer_req = 2'b11;
 4'b1000: next_pointer_req = 2'b00;
 endcase
 end

 //Final output
 always_comb begin
 case (pointer_req)
 2'b00: gnt = mux_ip0;
 2'b01: gnt = mux_ip1;
 2'b10: gnt = mux_ip2;
 2'b11: gnt = mux_ip3;
 endcase
 end

endmodule

您可以使用generate for循環來實例化固定優先級仲裁器，輕松地對此設計進行參數化。

Two Simple Priority Arbiters with a Mask

此設計使用兩個固定的優先級仲裁。一個用于計算請求輸入的grant輸出，另一個用于計算帶有屏蔽請求輸入的grant輸出。屏蔽請求是通過使用mask變量對輸入請求進行AND來計算的，每次請求服務時，其值都會發生變化。mask邏輯如下所示：

always@(/*AUTOSENSE*/pointer_reg) begin
 case (pointer_reg) // synopsys full_case parallel_case
 2'b00: req_mask <= 4'b1111;
 2'b01: req_mask <= 4'b1110;
 2'b10: req_mask <= 4'b1100;
 2'b11: req_mask <= 4'b1000;
 endcase
end

這是一個非常有效的解決方案，在論文中提到的所有設計中，它提供了最佳性能。

Weighted RR Arbiter
