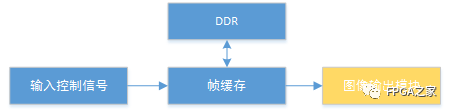

這兩天調試圖像，有一個模塊輸出圖像出現閃屏現象，模塊環境定義如下：

由于涉及到進出內存操作，為了排除進出內存問題，先屏蔽掉幀緩存模塊，發現圖像不閃，因此可以定位幀緩存引入的問題。

再看幀緩存模塊，由于該模塊已經過測試，復用性強穩定性高，不會出現大問題，這時對端口信號進行監測發現問題。

輸入控制信號是36MHz，幀緩存模塊內部工作時鐘是100MHz，因此需要對輸入控制信號同步到100MHz下。

輸入時序如下：

輸入i_a，i_b（脈沖信號），同時c = i_a && i_b;

因為后面模塊需要同時用到同步后的i_a信號以及c信號，所以需要對i_a，以及c信號同時跨時鐘域，經過同步模塊后，抓信號發現2個信號不再同步了。而每次抓信號看，同步后的i_a與c相差一個周期，而不同的綜合版本，相差的一個周期前后不一致。

這里我就犯了一個很嚴重的錯誤，就是多個信號分別跨時鐘域后進行交匯，存在節拍上的不確定性。

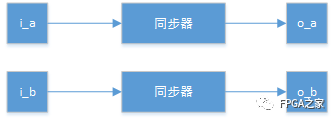

即對于同樣的同步器，輸入信號a和b經過同步以后，o_a與o_b不再保持原有的時序關系。

因此，為了解決該問題，不再對i_a和i_b分別同步，而是只對i_a進行同步，由o_a生成o_b信號。

這時就到了第二步操作：

assign o_b = o_a && flag；

其中，o_a與flag均為目標時鐘域（100MHz）。此時再抓信號，依然發現當o_b為1時，存在o_a為0的情況，這從邏輯上是怎么也解釋不通的，而且，兩個信號主要存在差一個周期的情況，因此還是懷疑同步問題。

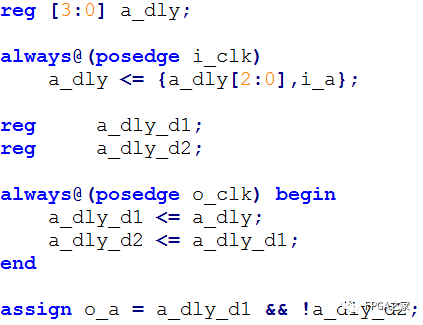

再看同步代碼，發現如下設計：

最普通的做法，對輸入信號進行延展，再用目標時鐘采樣，得到同步后脈沖。

由于是慢時鐘域同步到快時鐘域，所以不存在采樣不到的問題，但這里仍然有個很大的問題，就是同步器的第一級寄存器會由于不滿足建立保持時間而產生亞穩態：

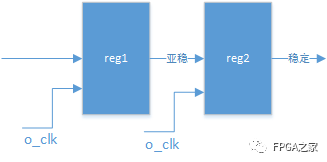

一般情況，跨時鐘域信號經過第二個寄存器后會趨于穩定，因此前面用d1與d2信號做同步輸出信號必然會因亞穩態問題導致輸出也呈亞穩態。

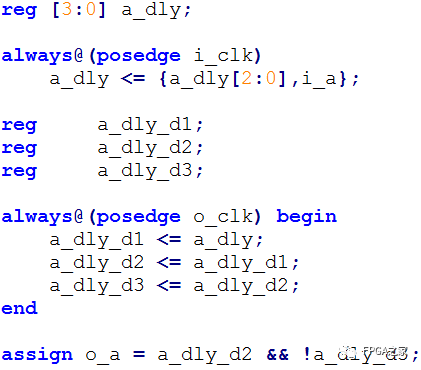

因此簡要修改代碼：

此時再抓信號看，各控制信號正常，再看圖像，也不再閃爍。

跨時鐘域問題很多數字邏輯設計的教科書都有講到，對于芯片設計有專門的CDC檢查，但對于FPGA開發來說，一般很少使用相關CDC工具，只能靠開發者在設計的時候就考慮全面。

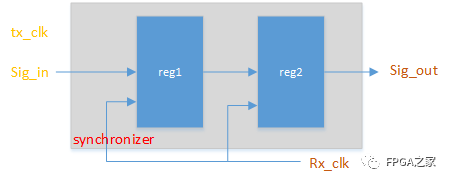

脈沖信號跨時鐘域最常用的就是NDFF方式：

（1）因為輸入sig_in不一定在rx_clk的第一個時鐘沿采樣到，同時考慮到建立保持時間，輸入脈沖的持續時間必須大于2*Prx_clk；

（2）為了避免綜合工具對同步電路的優化造成節拍上的不確定性以及亞穩態，輸入sig_in最好為時序邏輯，而synchronizer內部不能有任何組合邏輯；

（3）多個不同信號進行跨時鐘域后進行交匯，則無法保證輸出信號的時序，上面第一個問題就是這個道理；

（4）NDFF的第一級觸發器輸出信號存在不穩定性，即亞穩態，一般要經過第二級寄存器后信號會趨于穩定，因此如果用第一級輸出作為最終輸出，結果依然會存在亞穩態問題，見上面第二個問題。

跨時鐘域當然還有很多其他方式，同步器只是最簡單最常用的一種，常見的還有握手、FIFO等，也各有注意事項。

對于視頻流來說，數據路徑常用FIFO，而控制信號往往采用幀頭信號同步后，重新生成其他控制信號。

以上遇到的問題，也是在設計中沒有考慮全面導致，以后還需多注意。
