FPGA底層資源

• 可編程輸入輸出單元（IOB）
• 可編程邏輯單元（CLB）
• 時鐘管理單元（DCM）
• 嵌入塊狀RAM（BRAM）
• 布線資源
• 內嵌的專用硬件模塊（硬IP，硬核）
• 內嵌的底層功能單元（軟IP，軟核）
• 補充（DSP48、PLL資源、乘法器資源等，）
  最重要的部分 可編程輸入輸出單元、可編程邏輯單元、布線資源

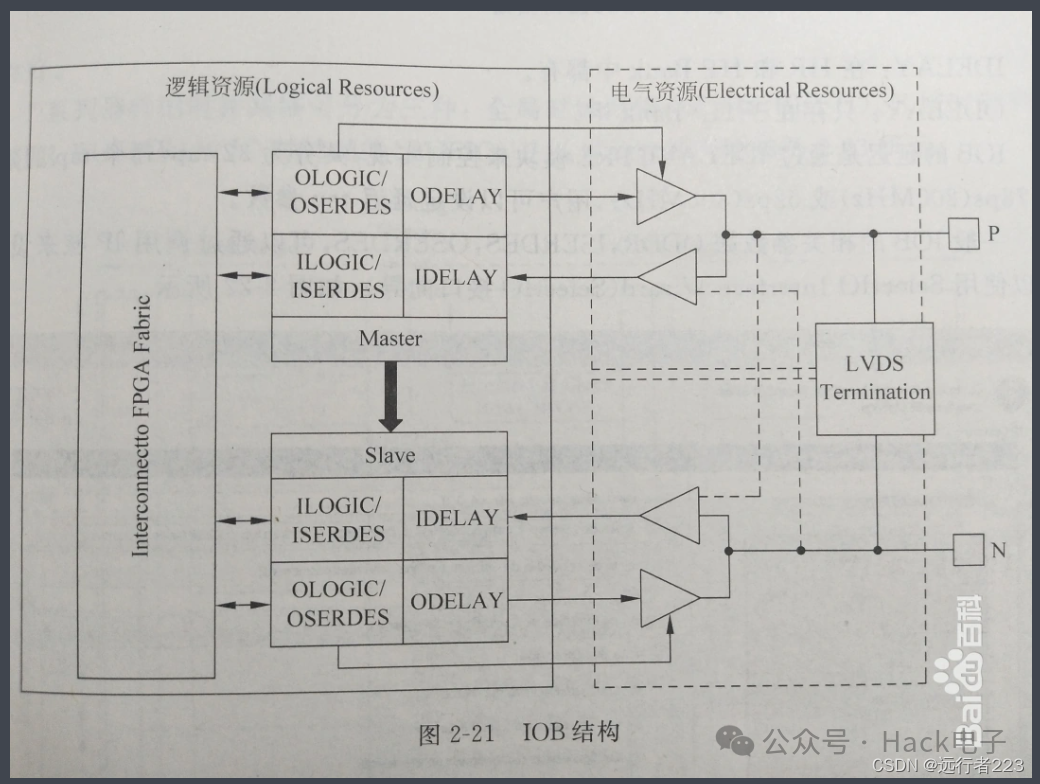

IOB內部結構（差分）

1.IO、IOB（可編程輸入輸出單元，Input/Output Block）

FPGA的IOB是輸入/輸出塊(Input/Output Block)的簡稱，它是FPGA內部實現復雜邏輯的關鍵部分，負責處理輸入輸出信號。IOB內部包含了一系列的邏輯單元，用以完成信號的緩沖、驅動、映射等功能。

在Xilinx的FPGA中，IOB內部結構可以簡化為以下幾個主要部分：

1. 輸入緩沖器（Input Buffers）：用于提高信號的魯棒性和減少信號的噪聲干擾。
2. 輸出驅動器（Output Drivers）：負責將FPGA內部邏輯單元的信號驅動到IOB外部。
3. 串并轉換（Serial-to-Parallel and Parallel-to-Serial Converters）：用于實現信號的串并轉換，以適應不同位寬的信號傳輸。
4. 控制邏輯（Control Logic）：負責處理IOB的各種配置和功能控制信號。

FPGA基本結構

FPGA IO命名與Bank劃分
FPGA I/O之差分信號

2.CLB（可編程邏輯單元，Configurable Logic Block）

在FPGA中，CLB是實現邏輯功能的基本單元，一個CLB由2個slice組成，slice可以分成以下的兩類：SliceM（Memory）和SliceL（Logic）。這兩種slice的區別在于它們的LUT不同。

• SLICEM（M：Memory）：其內部的LUT可以讀也可以寫，可以實現移位寄存器和64bit的DRAM等存儲功能，還可以實現基本的查找表邏輯。
• SLICEL（L：Logic）： 其內部的LUT只可以讀，只能實現基本的查找表邏輯。

SliceL和SliceM內部都包含

1. 4個6輸入查找表（LUT6）

• FPGA原理與結構（2）——查找表LUT（Look_Up_Table）
• FPGA原理與結構（5）——移位寄存器（Shift Registers）
• FPGA原理與結構（6）——分布式RAM（Distributed RAM,DRAM）
• RAM分類及實現

2. 3個數據選擇器（MUX）

• FPGA原理與結構（4）——數據選擇器MUX（Multiplexers）

3. 1個進位鏈（Carry Chain）

   進位鏈CARRY在FPGA中本質上就是解決加減法進位問題的元器件

• FPGA原理與結構（7）——進位鏈CARRY

4. 8個觸發器（Flip-Flop）

• FPGA原理與結構（3）——存儲單元（Storage Elements）

CLB的sliceM中LUT形成的RAM可以同步寫異步讀，而B(niǎo)RAM形成的RAM只能同步寫同步讀。**

補充：

1. 單端口RAM：只有一個讀寫口，就是只有一組數據線和地址線，就是讀和寫都是通過這個口來訪問 RAM，但是同一個時刻只能訪問一個，要么是讀，要么是寫。
2. 偽雙端口 RAM ：指的是有兩個讀寫端口，但是一個端口只能讀，一個端口只能寫，偽雙端口 RAM 一般叫 TP RAM。一般 FIFO 內部例化的都是偽雙端口 RAM。
3. 真雙端口RAM：真雙端口 RAM 指的是有兩個讀寫端口，每個端口都可以獨立發起讀或者寫。

3.時鐘管理單元

• 區域(Region):每個FPGA器件被分為多個區域，不同的型號的器件區域數量不同。時鐘資源

• FPGA時鐘資源主要有三大類:時鐘管理單元、時鐘IO、時鐘布線資源。

1. 時鐘管理模塊:不同廠家及型號的FPGA中的時鐘管理資源會有一些差異，主要功能是對時鐘的頻率、占空比、相位等功能的管理。例如:PLL，DLL，DCM，MMCM（混合模式時鐘管理器）等。

2. Clock 10:時鐘IO，F(xiàn)PGA的時鐘I0分布在不同的區域。像xiinx的時鐘IO分為MRCC(全局時鐘pin)和SRCC(局部時鐘pin)。

3. Clock Routing Source:時鐘布線資源含有時鐘線以及時鐘緩沖器，數量上會比前兩者多;含全局時鐘網絡(GCLK)和局部時鐘網絡(RCLK)的時鐘線及緩沖(BUFG，BUFR等)。

   PLL

   MMCM

DCM（數字時鐘管理器，Digital Clock Manager）

通過 FPGA 芯片提供的DCM 功能， 可靈活地控制時鐘頻率、相位轉換和時鐘脈沖相位差。

• FPGA時鐘資源1
• FPGA時鐘資源2

zynq

器件延時T C O T_{CO}TCO大概0.2ns

建立時間大概0.01ns

保持時間大概0.12ns

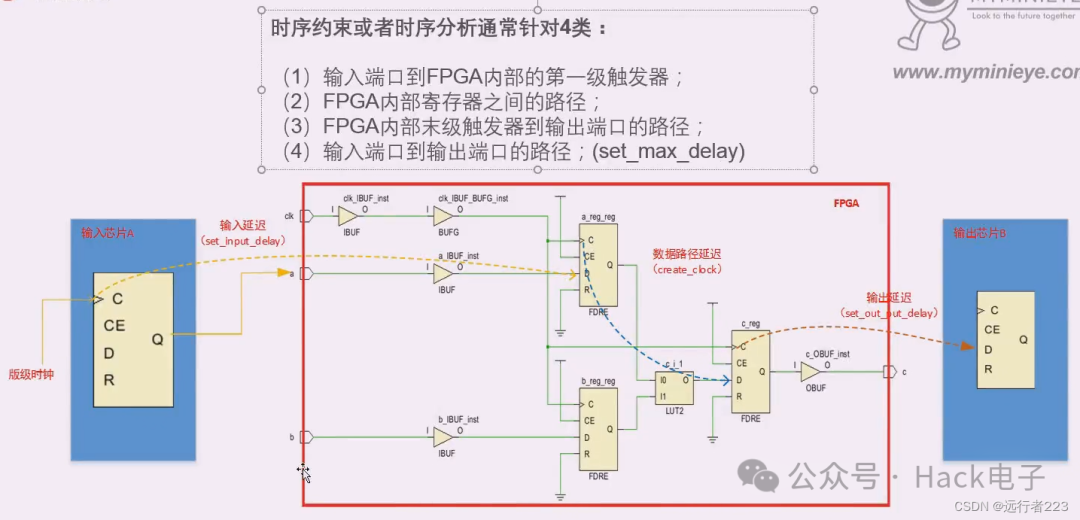

3.1 時序約束

• 為什么要時序約束？——綜合工具是以時序約束為驅動的進行布局布線的策略，即時序約束是綜合工具進行綜合的參考點

• 同步系統的要求

• 跨時鐘域設計
• 數據源端由寄存器產生，并且數據到下一個寄存器幾乎是直接相連（出現的概率較低）
• 那么什么時候建立時間不滿足呢——建立時間裕量不夠，T l o g i c T_logicTlogic大，即組合邏輯處理時間過長
1. 寄存器(觸發器)的建立時間滿足要求
2. 寄存器(觸發器)的保持時間滿足要求
3. 數據的發起沿和數據的捕獲沿相差一個CLK

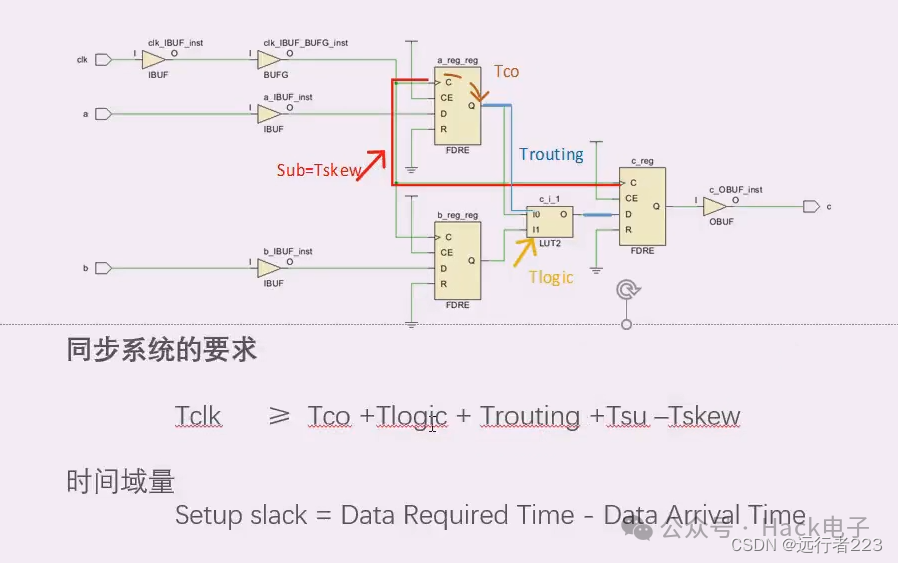

時序分析模型時序分析模型

• 時序約束1——數據傳輸模型
  通過vivado官方例程IP學習時序約束

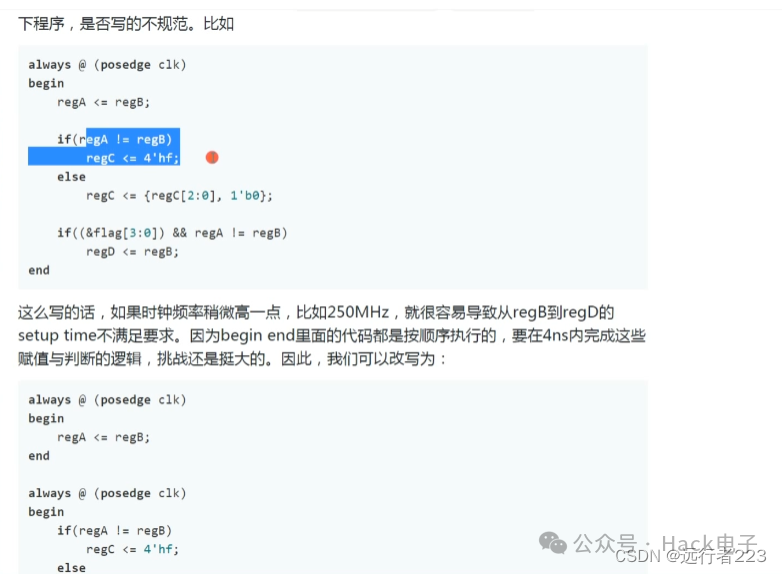

一種建立時間不滿足的情況以及修改方法：分成多個always塊寫

4.塊狀RAM（BRAM，block ram）

• FPGA BRAM

Xilinx 7系列FPGA的bram最小大小為36Kb,可配置為兩個18Kb，也可級聯成更大的RAM，另外每個bram內封有寄存器，可作為輸出緩沖，好處便是不需要利用CLB的觸發器（這樣會加大延時

5.布線資源

FPGA中的布局布線資源主要包括三部分：CB、SB和行列連線。布線資源的目的是為了能夠讓位于不同位置的邏輯資源塊、時鐘處理單元、BLOCK RAM、DSP和接口模塊等資源能夠相互通信，從而協調合作，完成所需功能。FPGA中的布線資源，就好比繪制PCB板時的連線資源一樣，雖然器件A和器件B的位置和連接關系沒有任何改變，但很可能因?yàn)橹苓呺娐返牟季?、布線的一些變化，使得前后兩次A、B之間的連線形態發生很大的變化。因此，與采用固定長度的金屬線將所有宏單元連接在一起的CPLD不同，F(xiàn)PGA中任意兩點之間的線延遲是無法預測的，必須等到布局、布線完成之后才能確定。這也是為什么在FPGA的開發中，時序約束和時序分析這兩樣工作是必不可少的。

布線資源連通FPGA內部的所有單元，而連線的長度和工藝決定著信號在連線上的驅動能力和傳輸速度。主要分為四類：全局布線資源、長線資源、短線資源、分布式布線資源。

6.DSP核

Xilinx FPGA中可用的最復雜的計算塊是下圖所示的DSP48塊

DSP48

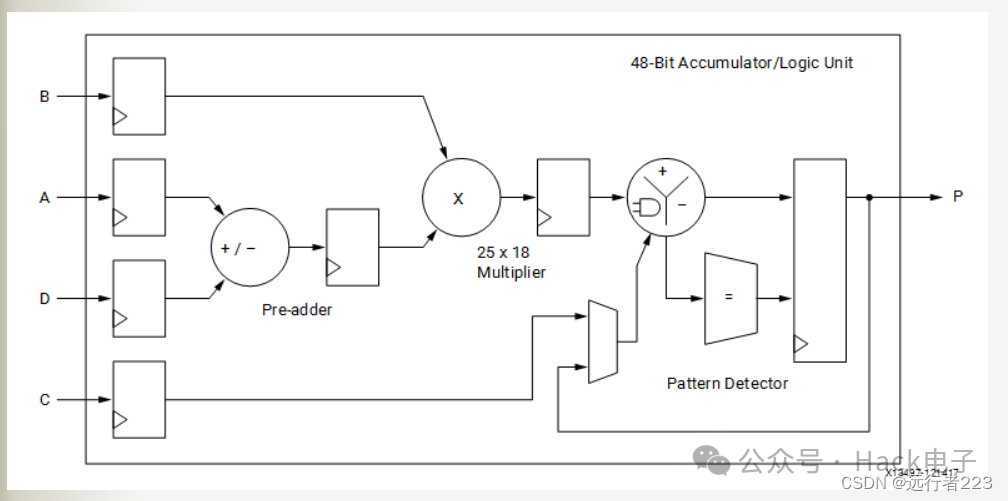

DSP48塊是嵌入FPGA結構中的算術邏輯單元(ALU)，由三個不同的塊組成的鏈。DSP48中的計算鏈包含一個加/減單元，連接到一個乘法器，再連接到最后的加/減/累加引擎。這條鏈允許單個DSP48單元實現如下形式的函數：P=Bx(A+D)+C or P+=Bx(A+D)
