在本文中，我們將簡要探討不同類型的濾波器，然后學習如何實現移動平均濾波器并使用 CIC 架構對其進行優化。

濾波在許多設計中都至關重要。它使我們能夠提取隱藏在大量噪聲之下的有用信號。我們還可以通過濾波特定頻率的輸出來確定系統的非線性度。

讓我們首先討論一下不同類型的濾波器之間的一些區別。

理論

濾波器類型

根據濾波器的頻段類別，濾波器可以分為五類。每種濾波器的功能在其名稱中有所體現。例如，低通濾波器是指允許低頻輸入通過并阻止高頻輸入的濾波器，等等。

這五種類型是：

低通Low-pass
帶通Band-pass
帶阻Band-stop
高通High-pass
全通All-pass

濾波器的形狀也各有不同。例如，它們的通帶上可能有波紋，或者過渡帶可能比較平坦等等。

濾波器形狀

濾波器通常可按形狀分類如下：

貝塞爾Bessel：與其他相比群延遲最平坦
巴特沃斯濾波器Butterworth：設計用于在通帶中實現最平坦的幅頻響應；也稱為“最大平坦度”
切比雪夫Chebyshev：旨在使理想濾波器與實際濾波器之間的誤差最??；可分為兩類：通帶中有紋波的濾波器和阻帶中有紋波的濾波器
橢圓形Elliptic：在通帶和阻帶中都有波紋，但它們在通帶和阻帶之間具有最快的過渡

選擇濾波器的形狀取決于所需的規格。例如，我們可能需要輸出信號幅度在通帶內盡可能精確地跟蹤輸入信號幅度。在這種情況下，我們應該使用巴特沃斯濾波器，即使它可以提供更多的過渡帶。

另一方面，我們可能希望輸出信號頻率精確跟隨輸入信號，并具有線性相位響應，因此應該選擇貝塞爾濾波器。如果我們需要使用盡可能少的元件，并保持與其他濾波器相同的階數和過渡速度，橢圓濾波器或切比雪夫?yàn)V波器也可以，但通帶或阻帶中會出現波紋。

模擬和數字濾波器

另一方面，濾波器可以通過兩種方式構建：數字和模擬。

在模擬電路中，無源濾波器是由電感器和電容器或電阻器組成的梯形電路。有源模擬濾波器可以是一種利用放大器或諧振器的結構。它們的值可以通過使用已創建的用于設計模擬濾波器的表格或應用程序輕松確定。

數字濾波器可以用兩種方法創建：IIR 和 FIR。IIR（無限脈沖響應）濾波器是一種輸出取決于輸入和先前輸出的濾波器。

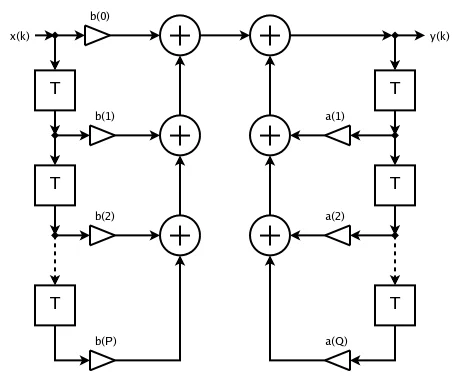

圖 1. IIR 濾波器。圖片由Mark Wilde提供(https://en.wikipedia.org/wiki/User:Mwilde)

數字濾波器的另一種實現方式是有限脈沖響應 (FIR)。這類濾波器不使用反饋，其輸出僅與當前和先前的輸入相關。就穩定性而言，F(xiàn)IR 濾波器始終穩定，因?yàn)樗鼈兊妮敵鰞H與輸入相關。另一方面，它們需要更高的階數才能滿足與 IIR 相同的規格。

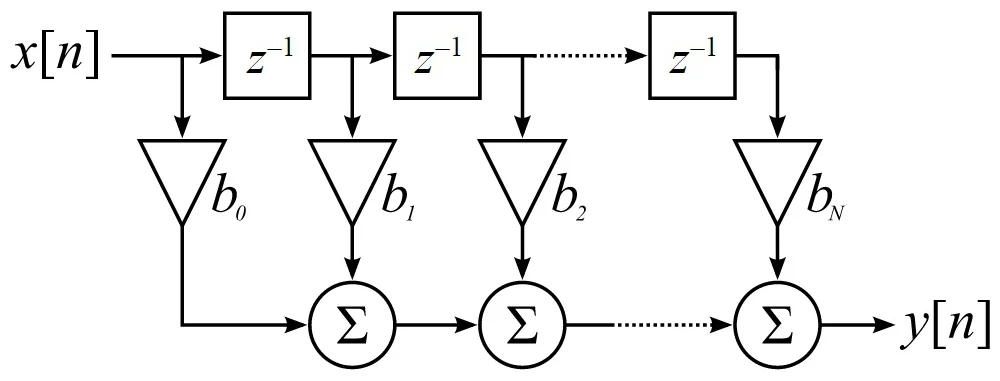

圖 2. FIR 濾波器圖片由Jonathan Blanchard提供(https://www.jblopen.com/)

移動平均(moving average)

移動平均(moving average)是一種濾波器，它對先前輸入的 N 個點進行平均，并根據這些點得出輸出。

移動平均濾波器是一個 FIR 濾波器，其 N 個系數為1/N，一些具有不同N的移動平均濾波器的頻率響應如圖3所示。

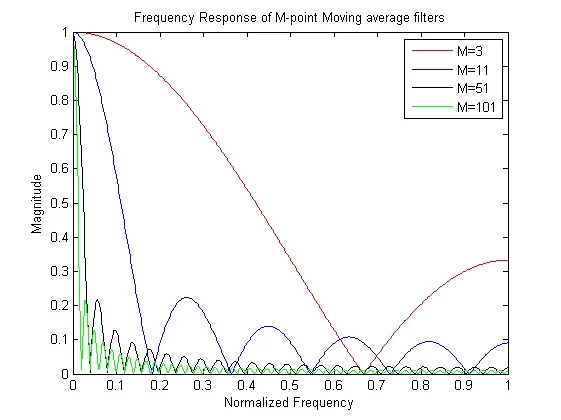

圖 3.移動平均線的頻率響應

移動平均moving average (MA) 濾波器的脈沖響應在 0 到 N 之外的點上為零。

因此，MA 濾波器的頻率響應為：

截止頻率可估算為：

根據這些公式，截止頻率僅與 N 有關。隨著 N 的增加，截止頻率會降低，但會耗費時間。我們需要等待第 N 個周期才能獲得正確的結果，因此 N 越大，所需的時間就越長。隨著濾波器的清晰度提高，其輸出達到穩定狀態所需的時間也會增加。

濾波及其設計實現是 FPGA 設計中一個廣泛的課題。設計人員需要學習大量知識才能設計出合適的濾波器，并以最少的資源占用或最快的速度在 FPGA 上實現它。

在本文中，我們將嘗試實現一個 N 點MA濾波器。我們假設 N 是一個參數，可以在使用 Xilinx Vivado 等 CAD 工具綜合之前進行更改。

如圖 2 所示，F(xiàn)IR 濾波器可以通過一個長度為 N（即 FIR 階數）的延遲鏈、將系數乘以延遲線的乘法器以及一些將乘法器結果相加的加法器來實現。這種架構需要大量的乘法器和加法器，而這些功能在 FPGA 中受到限制，具體取決于您使用的 FPGA 型號（即使是功能最強大的 FPGA 也存在限制）。

設計 FIR 濾波器需要進行一些研究來減少這些資源，因?yàn)樵谌魏?FPGA 設計的階段，減少資源都是必要的。不過，我們不會討論這個話題，而是用另一個技巧來設計MA濾波器。在MA濾波器中，所有系數都是1/N。如果我們想要實現像圖 2 那樣的濾波器，我們應該制作一個抽頭延遲線并存儲最后 N 個輸入，然后將它們乘以1/N，最后將結果相加。不過，我們可以將最后 N 個輸入存儲在 FIFO 中，然后在每個周期將它們相加，再乘以 1/N。使用這種方法，我們只需要一個 N 乘法器。

代碼說明

首先，我們有 N，即輸入點的數量，它是一個可調整的參數。我們將這 N 個點相加，得到輸出。

我們還假設輸入是 28 位格式，并且我們希望輸出也采用相同的格式。在處理添加 N 個點時，我們可能會面臨位增長的問題。添加兩個 28 位點會導致輸出為 28 位，并產生一個溢出位。因此，添加 N 個 28 位點時，我們需要 (log2(N) +28) 位輸出。

假設所有 N 個點都相同，將它們相加就好比將 N 乘以其中一個點。因此，我們實現了一個“l(fā)og2”函數，它只需計算輸入的對數即可。通過了解 N 的對數，我們可以設置輸出長度。需要注意的是，log2 不是一種可綜合的方法，并且僅適用于 Xilinx Vivado（即 Xilinx Vivado 計算 log2，然后將結果用于其余的綜合）。

“l(fā)og2”函數如下代碼所示：

function integer log2(input integer v); begin log2=0; while(v>>log2) log2=log2+1; end endfunction

現在我們已經設置了輸入和輸出的長度，我們需要?jiǎng)?chuàng)建一個用于存儲 N 個先前和當前輸入的 tap 線。以下代碼可以實現這個功能：

genvar i; generate  for (i = 0; i < N-1 ; i = i + 1) begin: gd  always @(posedge clock_in) begin  if(reset==1'b1)  begin  data[i+1]<=0;  end  else  begin  data[i+1] <= data[i];  end  end  end endgenerate

最后，我們需要一個加法器來對 FIFO 中存儲的所有數據進行求和。這個階段有點棘手。如果我們想在每個時鐘周期都有輸出，就需要制作一個組合電路，逐步將 FIFO 中的數據相加。下面的代碼將實現這一點：

genvar c; generate  assign summation_steps[0] = data[0] + data[1];  for (c = 0; c < N-2 ; c = c + 1) begin: gdz  assign summation_steps[c+1] = summation_steps[c] + data[c+2];  end endgenerate

然而，我們的目標 FPGA 沒有這么多資源(假設)，在這個 FPGA 上綜合這個模塊是不可行的。因此，把問題簡化了一些。假設我們希望輸出每 N 個時鐘周期更新一次。有了這個技巧，我們不再需要存儲所有接收到的數據。我們可以簡單地存儲總和，并在每個周期將其添加到當前輸入。以下代碼可以實現這個技巧：

always@(posedge clock_in) begin  if(reset)  begin  signal_out_tmp<=0;  count<=0;  signal_out<=0;  end  else  begin  if(down_sample_clk==N_down_sample)  begin  if(count             begin  count<=count+1'b1;  signal_out_tmp<=signal_out_tmp+signal_in;  end  else  begin  count<=0;  signal_out<=signal_out_tmp[27+N2:N2];  signal_out_tmp<=0;  end  end  end end

在此代碼中，總和保存為 signal_out_tmp，并將在每個周期添加到輸入。在 N 個點之后，輸出將變?yōu)?signal_out_tmp，并且此變量將設置為零，并再次開始存儲和。

這種方法使用的資源非常少，但其輸出每 N 個周期就會更新一次。

仿真

測試平臺包含在項目代碼中，文后可以下載。在測試平臺中，將輸入視為一個步驟，并保存了輸出。在測試平臺中讀寫操作非常簡單，如下面的代碼所示。我們可以在測試平臺中使用 fopen 函數打開一個文件，然后使用 fwrite 函數寫入文件。

f = $fopen("output.txt","w");  f2 = $fopen("time.txt","w");  $fwrite(f,"%d %d\n",signal_in,signal_out); $fwrite(f2,"%d\n",cur_time);

fwrite 中的格式化功能與 C 語言中簡單的 printf 函數非常相似。我們還將在測試平臺中使用變量。使用time 變量可以獲取當前時間，并將其寫入文本文件。在對項目進行仿真后，我們可以在 MATLAB 中使用寫入的文件來確保其正確性。用 MATLAB 編寫的代碼首先讀取文件并繪制圖表。

A = importdata('D:\low_test\output.txt'); B = importdata('D:\low_test\time.txt'); M2=A(:,2); M1=A(:,1); T=B(:,1)*10e-9;  M1=M1/(2^24); M2=M2/(2^24); plot(M1); hold on; plot(M2);  s=size(M1); val=0; t=0:s(1,1)-1; t=t*50e-9; for i=405:s(1,1)  if(abs(M1(i,1)-M2(i,1))<1*.1)  val=i;  break;  end end stepp=stepinfo(M2,t); pp=stepp.RiseTime; fc=.35/pp cycles=val-405 time=((cycles)*50)/1000

為了測試目的，我們首先用階躍輸入仿真我們的工作臺，然后將輸入改為正弦輸入。結果如圖 6 和圖 7 所示。

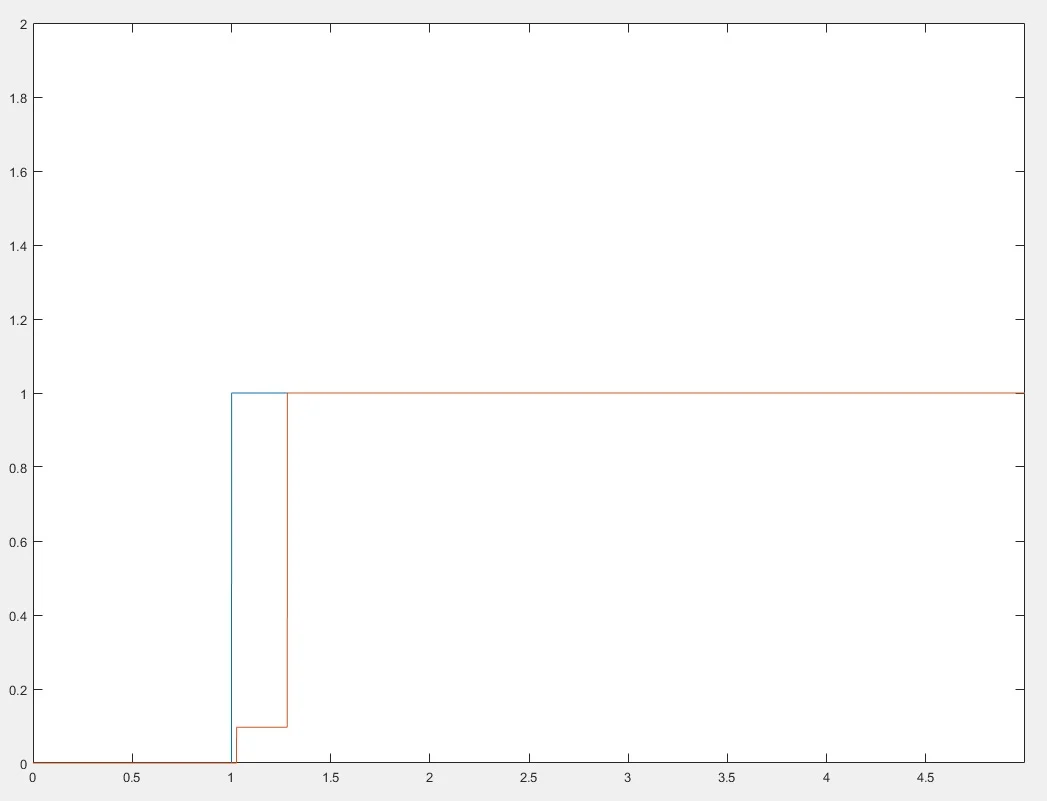

圖 6.階躍響應

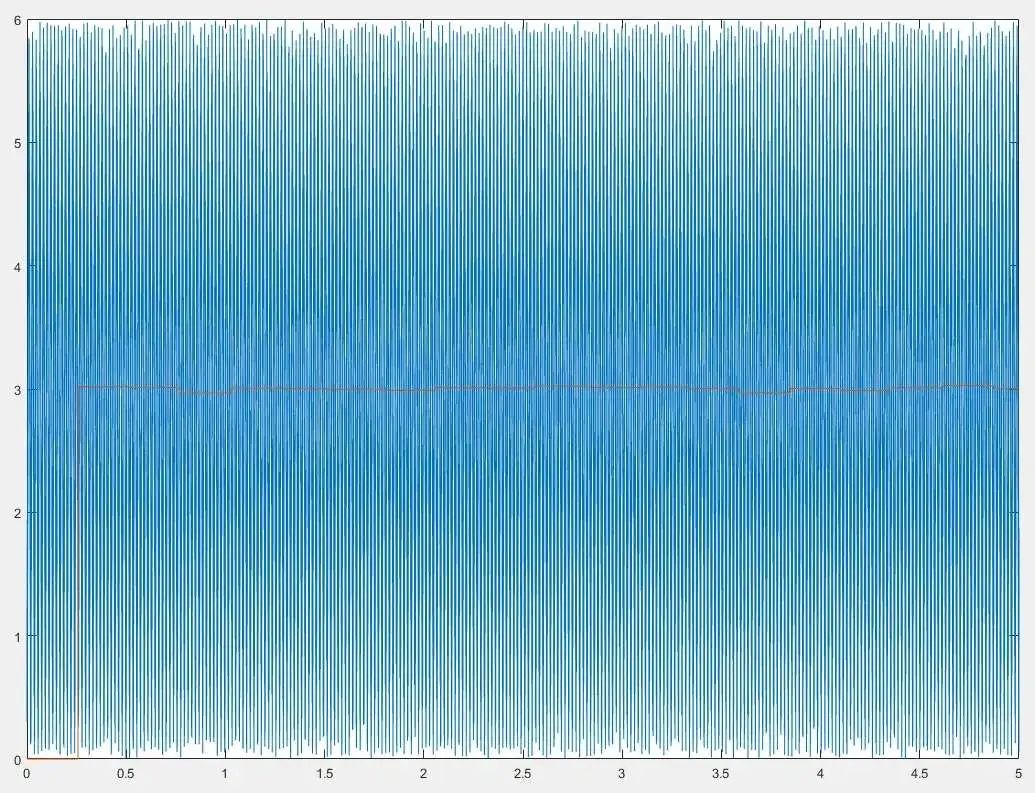

圖 7. Sin(x)*sin(x) 響應

如圖 6 所示，0.2 ms后，濾波器輸出變得與輸入幅度一樣高。圖 6 中每 N 個周期都會有一次響應，因?yàn)檩敵霾⒎瞧交兓Ｏ喾?，它在?N 個周期后才發生變化。

在圖 7 中，因?yàn)檩斎胧?6*sin(x)*sin(x)，我們知道該輸入的直流偏移是 3，因?yàn)槲覀兊牡屯V波器輸出是 3。

CIC濾波器

級聯積分器梳狀濾波器(The cascaded integrator-comb filter)是一種硬件高效的 FIR 數字濾波器。

CIC 濾波器由相同級數的理想積分濾波器和抽取濾波器組成。CIC 濾波器架構如圖 8 所示。

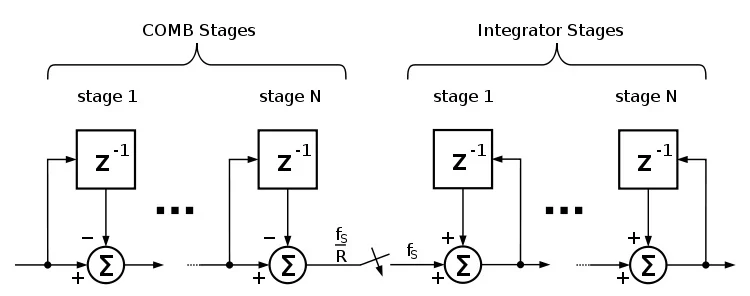

圖 8. CIC 濾波器圖像。圖片來自Wikimedia Commons(https://commons.wikimedia.org/wiki/File:CIC_interpolator.svg)

我們可以使用 CIC 濾波器并重寫MA方程來優化MA低通濾波器，如下所示：

該架構由一個梳狀部分 (c[n]=x[n]-x[nN]) 和一個積分器 (y[n]=y[n-1]+c[n]) 組成，因此我們可以在這里使用 CIC 架構。在該架構中，我們將加法器精簡為僅三個部分，以便每個周期都能獲得輸出，這正是 CIC 濾波器的神奇之處。

在文后可供下載的代碼中，使用 CIC 濾波器拓?fù)鋬?yōu)化了MA。我們可以使用以下 Verilog 代碼在硬件中實現上述公式：

wire signed [27+N2:0]  signal_out_tmp_2=signal_out_tmp_3+signal_in-data[N-1];

圖 9 顯示了具有 sin(x)*sin(x) 輸入的新結構的輸出。

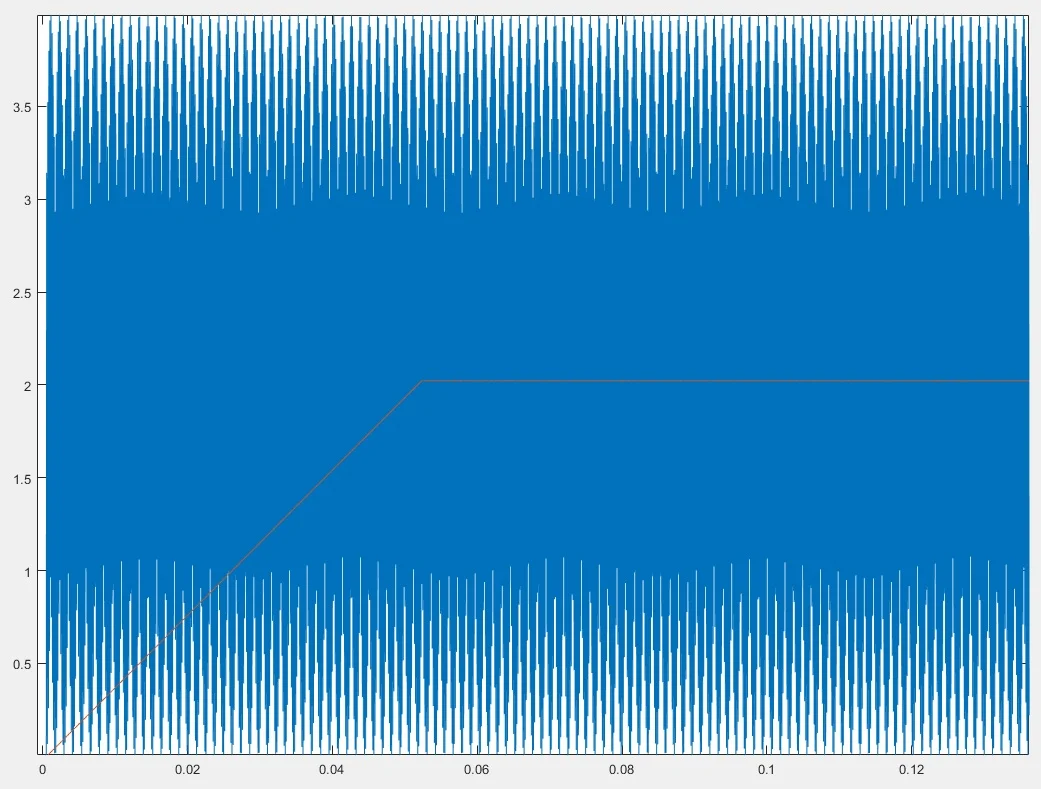

圖 9. CIC 輸出

結論

數字和模擬電路都可用于濾波。每種方法各有優勢，但數字濾波具有可重新編程的特性，并且實現面積更小。在本文中，我們首先研究了濾波器的構建方法，然后以最簡單的方式實現了一個MA濾波器。最后，我們使用 CIC 架構對其進行了優化。
