在上一篇中，一起了解了片上SRAM的基本構造和結構，在本篇中，通過一些具體的Memory Compiler，一起深入的了解SRAM的具體特點和不同構成，閑話少說，Let’s go！

對于設計一個SRAM，除過最基本的核心部件（memory array ）以外，在對SRAM進行的構件中還有多個部件需要添加，有了這些必要的封裝，SRAM才可以提供一個友好的使用環境，提供給用戶使用。

兩種結構：Register File vs. memory array

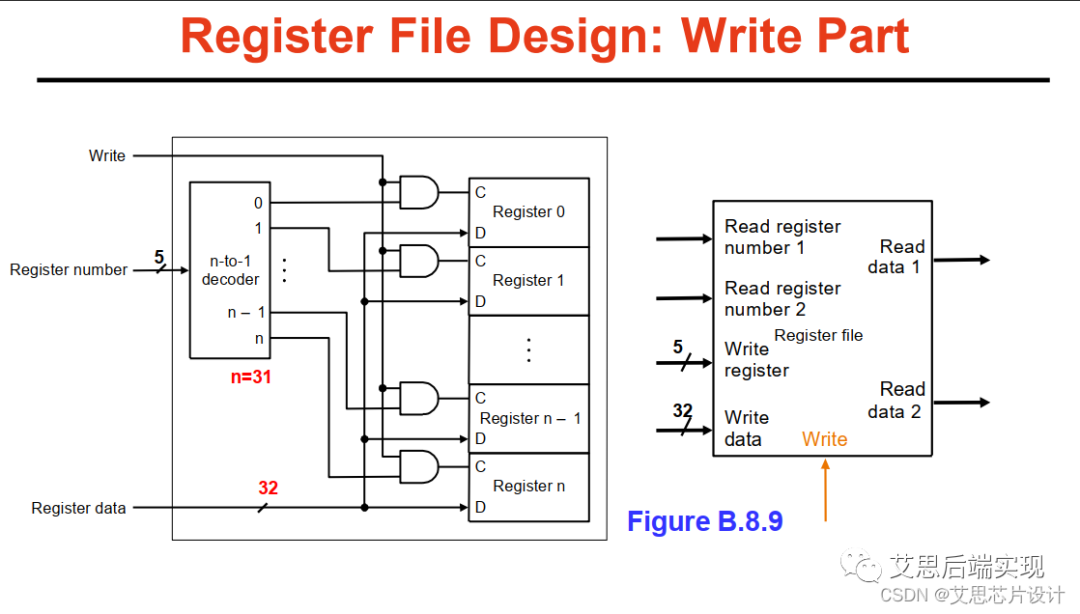

常規的時序邏輯確實也具備了memory的存儲方法，如果使用一種特殊的布局方式，可以模擬類似于register的高速的pipe級別的訪問，同一個周期可以完成兩次讀和一次寫操作（這里需要內部的讀寫沖突控制，產生先讀后寫操作）


這樣的結構體和通常的memory array的bit cell結構體略有不同，帶來的好處是在bitline的cap值和同樣大小的memory array會有減小，可以有效降低訪問memory cell時間，提升memory 速度。但是相應的當RF的容量逐步擴大，這種通過結構體降低cap的方法，會變得越來越不明顯，所以RF的速度優勢只限制在小容量的memory 上。

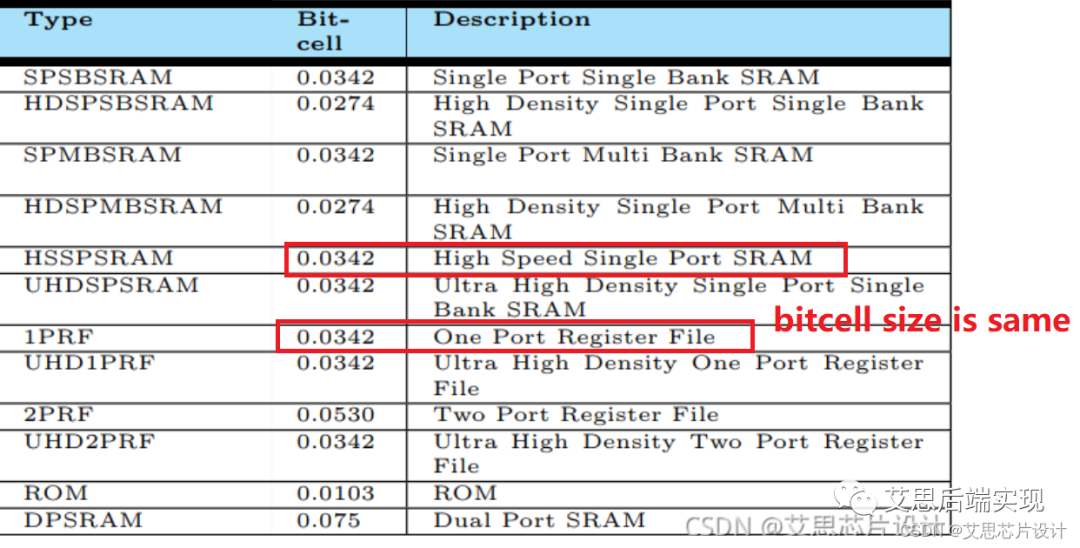

在近現代的工藝上（60nm 以及以下），RF也是使用bitcell進行構建，所以從bitcell上來看，RF和常規的memory array的基礎期間是一樣大的，這個從T家的SRAM 文檔中可以看出來。

SRAM的結構框圖

一個可操作控制的SRAM通常具有豐富的接口控制，這里呈現出一個簡單T家的SRAM框圖

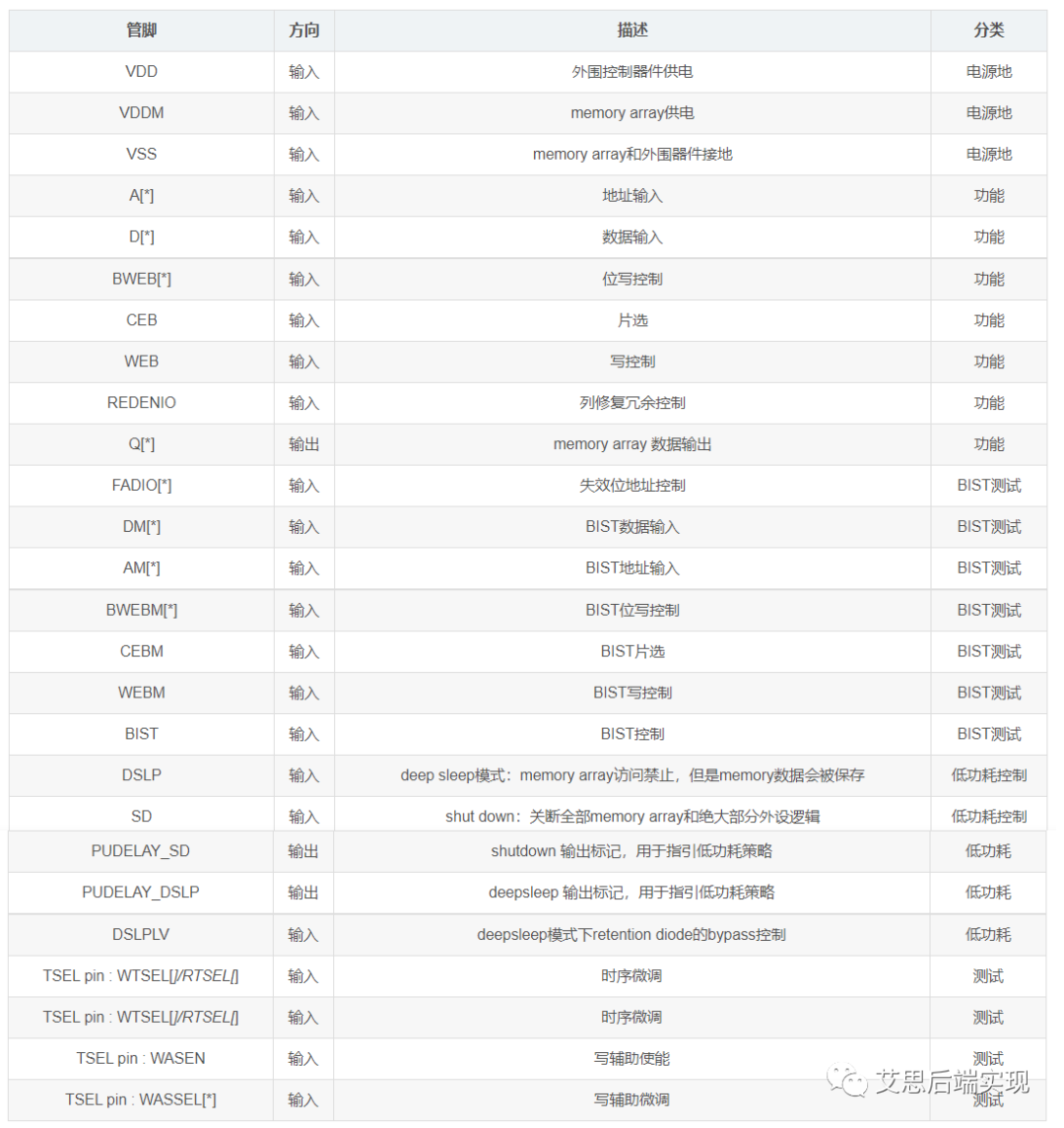

可以看到這里的接口控制管腳，遠遠多于簡單的memory array的控制需求，具體每一個管腳的配置用途詳見下表

電源地：毋庸置疑的必選項，但是由于通常的memory cell都很大，通常都在100um * 100um的區域范圍，所以電源的連接要比這的兩三句描述更為復雜。主要是供電需求。此外VDDM和VDD 也無需完全一樣，可以分布來自不同的power source，這樣可以構建dual rail的memory，提供更多的低功耗控制可能。

除去常見的地址、數據、讀寫等功能類別，還可以根據場景分為以下幾類

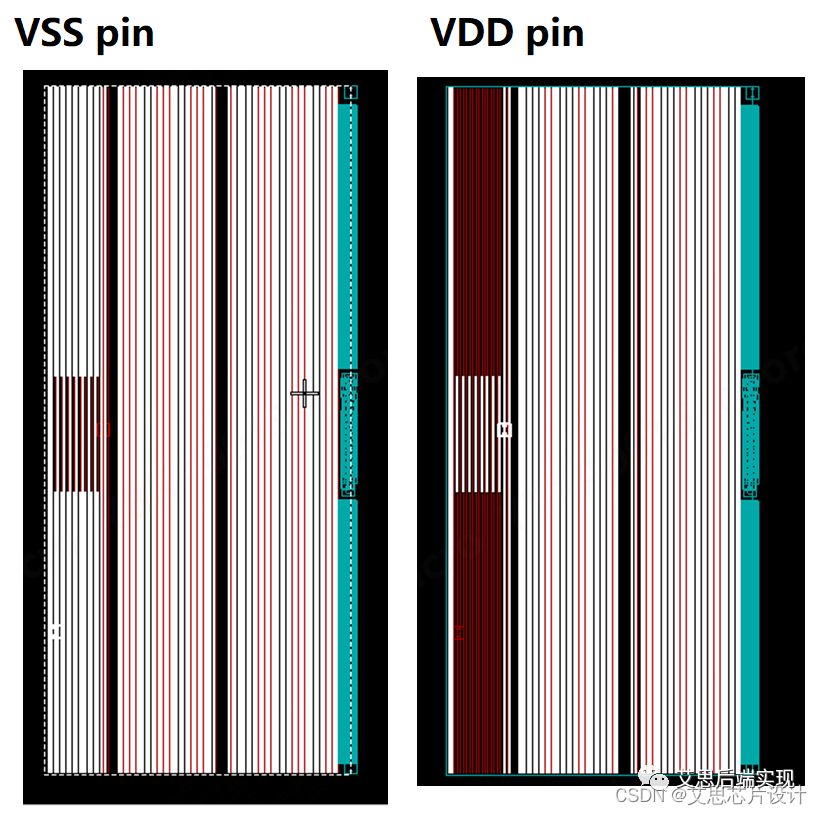

• 可以看到memory的PG pin 非常密集，主要分布在中間部分，這也是功耗大戶memory array分布集中的地方
• BIST測試：Built-in self-test,，顧名思義，這個是對memory 的物理存儲特性進行的自測和錯誤標記，在遇到錯誤數據的時候，可以使用內部bypass/mux的方式，將正確地?cái)?shù)據讀取、寫入到其他的地方。這里的BIST是給memory使用，通常也叫做MBIST。所有和BIST測試相關的管腳，都是可以MBIST邏輯，對memory進行強制管控。
• 測試：TSEL pin主要用于良率微調的時候進行使用，在每一批wafer回片以后，進行機臺測試，對于不同批次的產品可能在性能上會有些許不同，通過測試項目提取出來合理的調整值，儲存到芯片的efuse之中，在芯片上電后，efuse的內容可以被相應邏輯讀取并對memory 進行微操作，確保芯片使用正常。PS：這個微調很小，不建議在功能模式下進行調整和使用
• 低功耗：基于memory的使用場景，memory 可以分為shut-down、deep-sleep和normal模式。譬如本級模塊是一個可關斷domain，在關斷std-cell邏輯之前，需要對于memory的SD/DSLP進行拉高（使能），讓memory進入到不同的工作模式以節省功耗。PS：如果在DSLP模式下，VDDM掉電，memory的內容會丟失

SRAM 冗余修復（redundancy repair）

在正常的SARM上，可能會有一定的bitcell的失效比率，基于不同的情形，可以分為column和row類型的bitcell損壞，譬如下圖

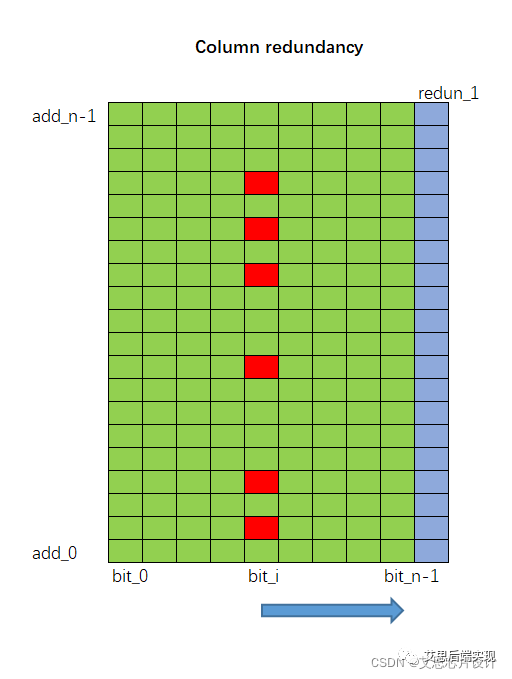

這里的bit_i (第i列)的bitcell有損壞，這個時候，所有寫入到bit_i的數據依次右移，直至bit_n-1移動到redun_1列，這個時候，可以通過redun_1避免整塊memory的失效。

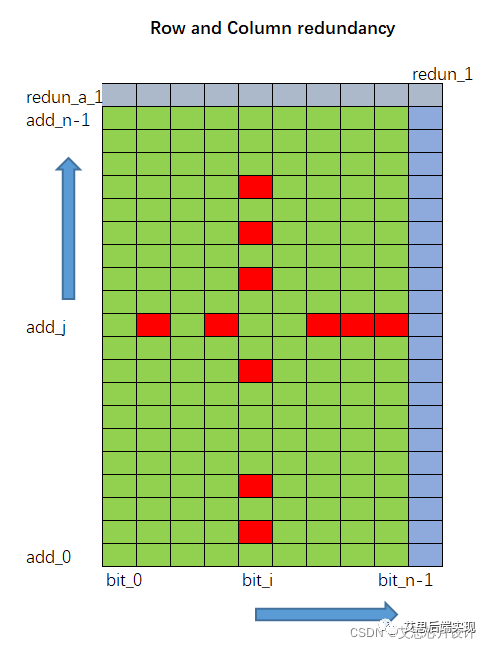

對應的，row and column redundancy 可以使用下圖進行描述，

MBIST

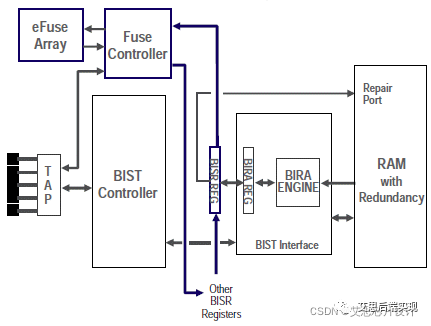

MBIST是使用BIST邏輯對memory進行測試的一種方式，可以定位出SRAM的壞點，并且通過調用column/row的redundancy來進行修復（通常也稱為MBISR：SRAM自修復功能）。MBIST的測試方法高效，和帶有redundancy bit的memory聯動使用可以有效提升芯片的良率?；驹韴D如下

step_1: 在ATE測試環境下，使用MBIST邏輯對SRAM的每個bit進行測試
step_2: 發現問題進行上報，同時對問題進行歸類（可修復，不可修復，是否可修復通常是根據錯誤數量和redundancy bit位來決斷）
step_3：如果可修復，在ATE模式下，通過利用redundancy bit，對memory 進行修復，如果此時MBIST的測試可以通過，則相關信息燒錄進在EFUSE里邊。
step_4：進入用戶模式，芯片啟動，從EFUSE里邊讀取對應的出錯的memory ID以及修復的方式。在使用SRAM的時候，F(xiàn)ADIO[*] 輸入控制會被鉗位到對應的位置，確保SRAM使用中可以正確無誤。對于大部分的memory，其實都提供了MBIST的通路，如下圖所示：

但是，考慮到后端實現的便利性，通常不會這么應用，在使用的時候，并不去產生MBIST pin，或者直接tie0掉。簡單連接方法如下：

DFT可測性

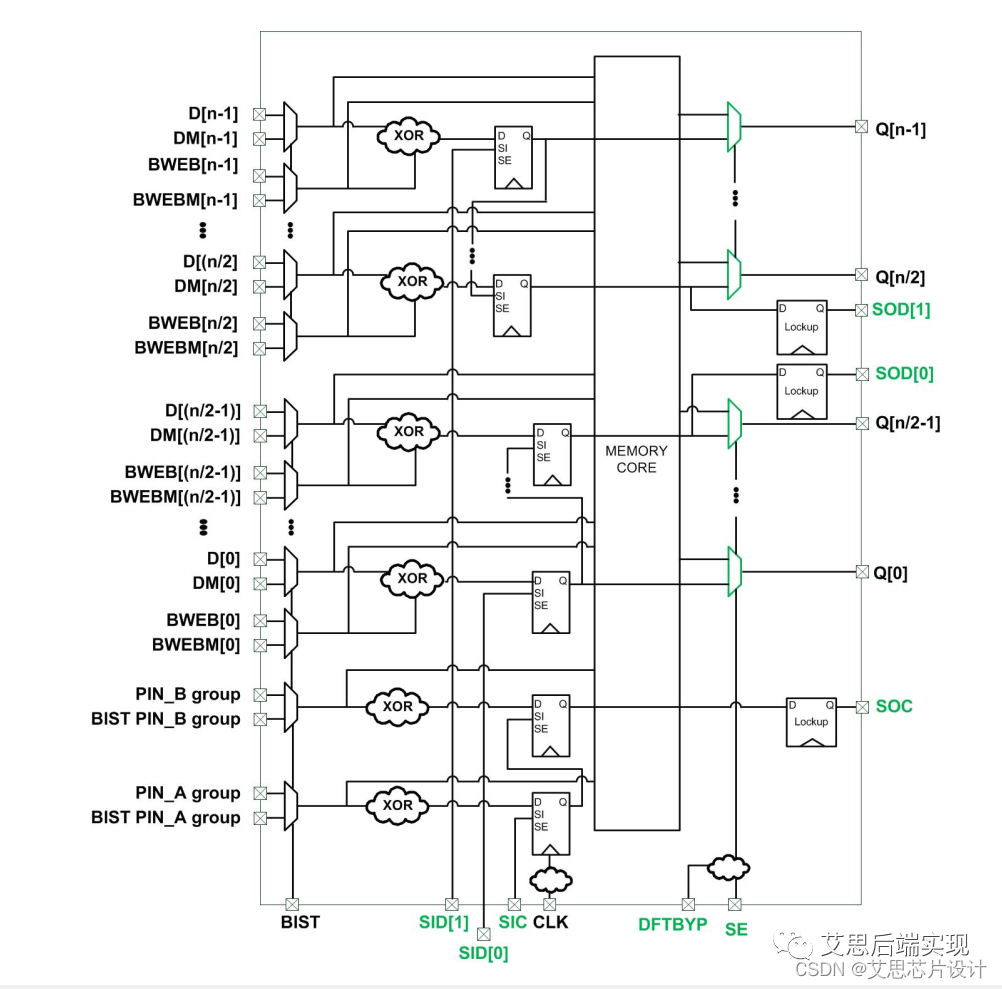

由于SRAM的由外圍邏輯和memory array構成。這里的外圍邏輯本質上就是一些std-cell搭建的譯碼邏輯。從數字電路的角度來看，也是會有生成風險的可能，所以，使用scan-chain的DFT策略，可以很好的對這部分邏輯進行可測性分析。

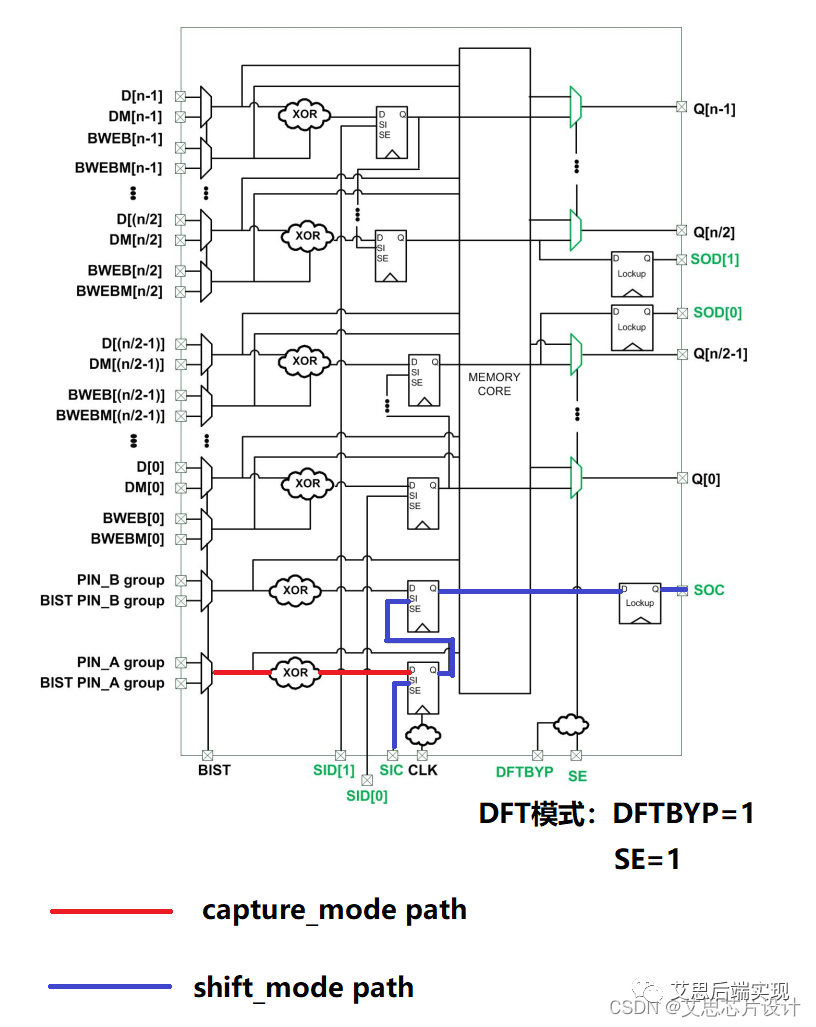

當SRAM處于，DFT管控模式的時候，測試步驟如下
step1：使用shift mode，將memory 的輸入端口信號配置成指定值
step2：使用capture mode，將這些端口信號捕捉到SRAM里內建的scan-FF 中
step3：再次使用shift mode，此時memory array處于bypass 模式下，scan-FF的值被依次shift out
step4：在SOC等DFT 輸出管腳觀察結果，和step1的輸入信息進行比對，完成對SRAM 外圍邏輯的DFT測試

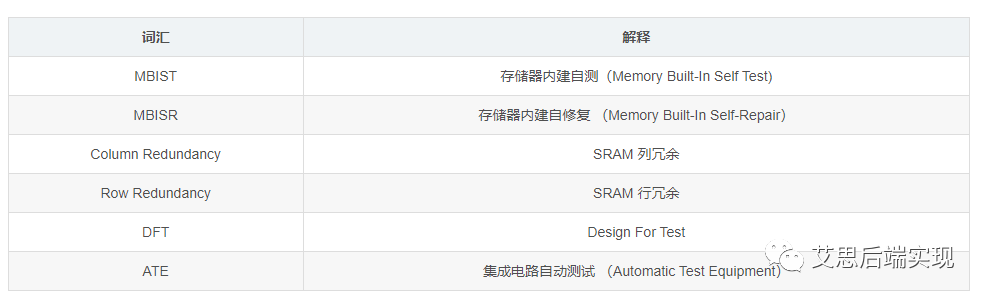

本章詞匯

【敲黑板劃重點】
SRAM是由數字邏輯電路（外圍電路）和存儲單元（memory array）組成，所以會呈現出數字電路的特性（multi-VT legalize ，掃描鏈等）和存儲單元的特點（MBIST）
