MBFF是中后端設計實現常用的手段，這里結合中后端流程，來探討MBFF的優勢和使用策略。

MBFF的優勢和劣勢

MBFF是把數個single bit FF（SBFF）被封裝（banking/merge）到一個MBFF上，對時序優化有一些影響，具體見下：

• 面積優勢

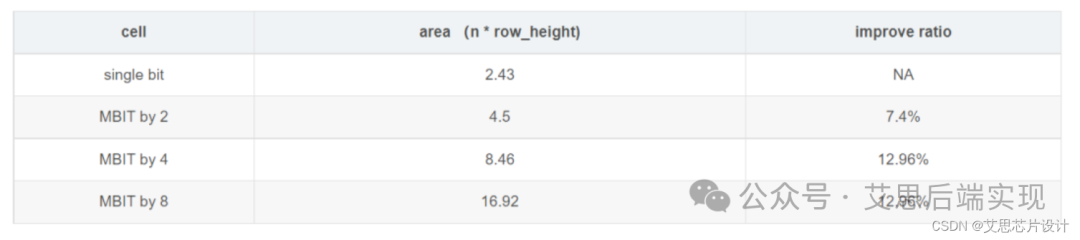

  在std-cell構畫的時候，進行邏輯共享，面積有明顯提升

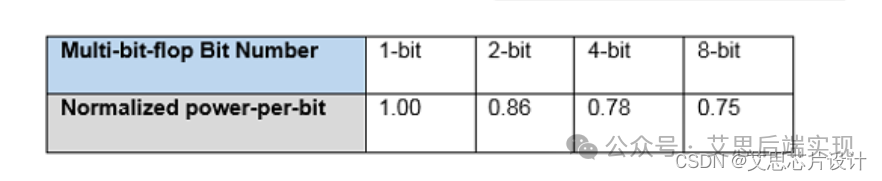

• 功耗優勢：由于gate級別的整合，在面積提升的基礎上，功耗也有明顯收益

• 時序劣勢：

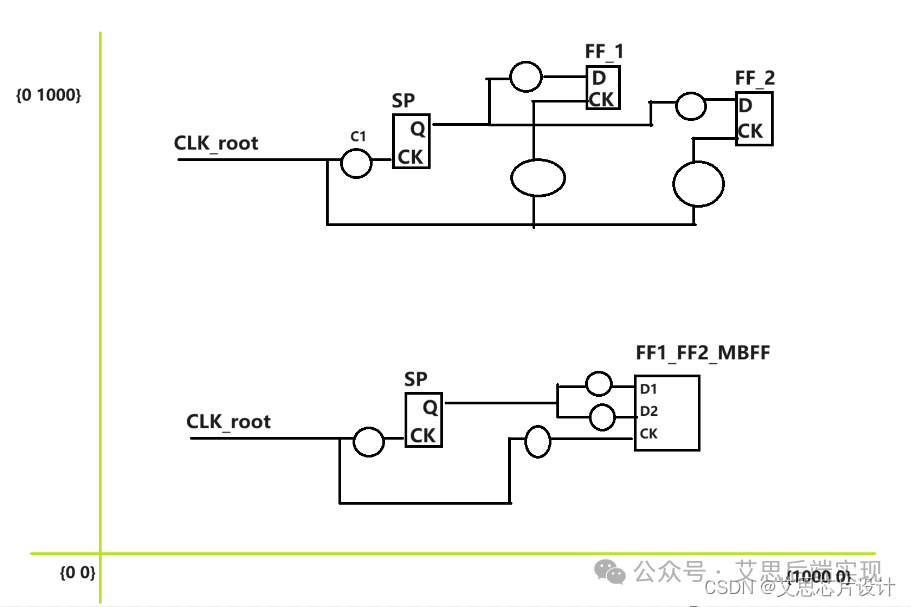

  下圖示例了SBFF到MBFF的物理布局的轉變

• SBFF被封裝成MBFF后，數據路徑的終點會改變，可以變近（如上圖FF2），也可能變遠（如上圖FF1），setup/hold會有變化
• SBFF被封裝成MBFF后，時鐘路徑的終點會整合，不能像SBFF對每個單獨的SBFF的時鐘路徑靈活使用useful skew進行精細控制
  雖然PPA的優化，MBFF二對一勝出，但是實際情況確實，在中后端幾十年以來的timing_driven 實現策略確實這個天平不可忽略的重要因素。具體范例和沖突，本文后面也會單獨討論

MBFF的封裝方式

基于MBFF的特性，在整個中后端設計流程中，用戶可以在三個地方有選擇的進行MBFF的封裝操作

• RTL階段
• 綜合階段
• APR階段

RTL階段的MBFF封裝

基于中后端設計流程，MBFF的第一個入口是RTL，DC用戶可以通過synopsys原語來知道DC對RTL相應的設計進行MBFF的構建。PS：并非顯性地（explicit）在RTL中例化MBFF，這樣會對設計人員帶來很大的約束，也不利于后面的流程。

• RTL指定MB封裝

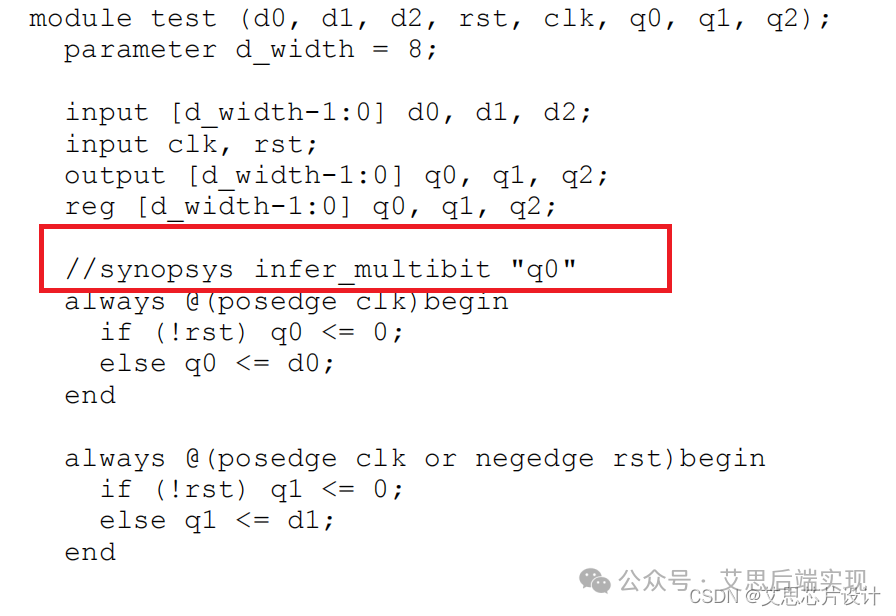

  原語：synpsys infer_multibit REG_NAME

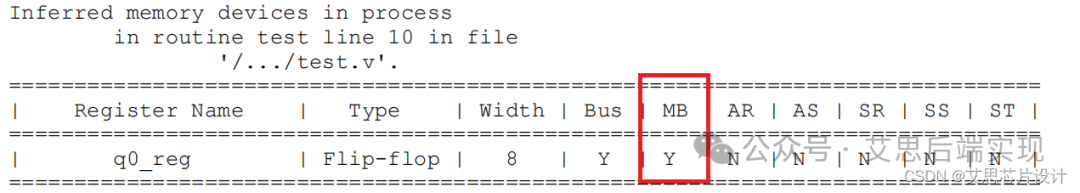

在DC的默認配置下，elaborate命令執行的時候，會對上述設計以及原語解析，會對應輸出下列日志：

上述日志表達了兩個意思：

• 使用原語的q0：synopsys infer_multibit "q0"，被封裝成了MBFF。（當然需要滿足前文所述的MBFF邏輯設計要求）
• 未使用原語的q1，并未被封裝成了MBFF。（即便滿足前文所述的MBFF邏輯設計要求）

這里S家也貼心的給中端工程師提供了一個配置供選擇。

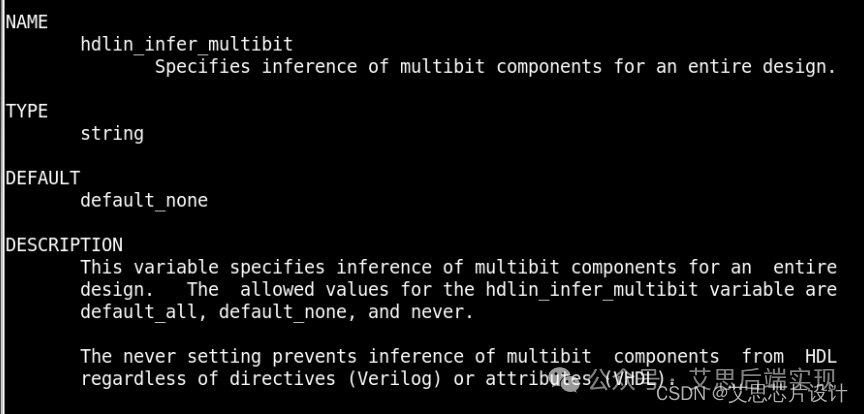

用戶通過變量hdlin_infer_multibit來控制DC elaborate的對應操作。

這個變量有三個選項：

• default_none：DC僅僅根據RTL里邊的原語infer_multibit進行MBFF識別。如果沒有碰到，就不轉化MBFF。PS：這個是DC的默認設置。前提是RTL設計人員需要使用原語進行MBFF指定，否則In-compile MBFF flow無法實現MBFF的封裝。具體細節見后續描述
• default_all: DC根據RTL代碼的邏輯連接關系，主動地去做MBFF的識別，無論是不是使用原語infer_multibit，DC都會根據邏輯連接關系，盡量進行MBFF的封裝，除非DC遇到禁止MBFF封裝的原語（后文會提供細節）。
• never：DC工具忽略infer_multibit原語，也不主動去封裝MBFF，所以，在elaborate命令下，不會有任何的MBFF封裝動作發生

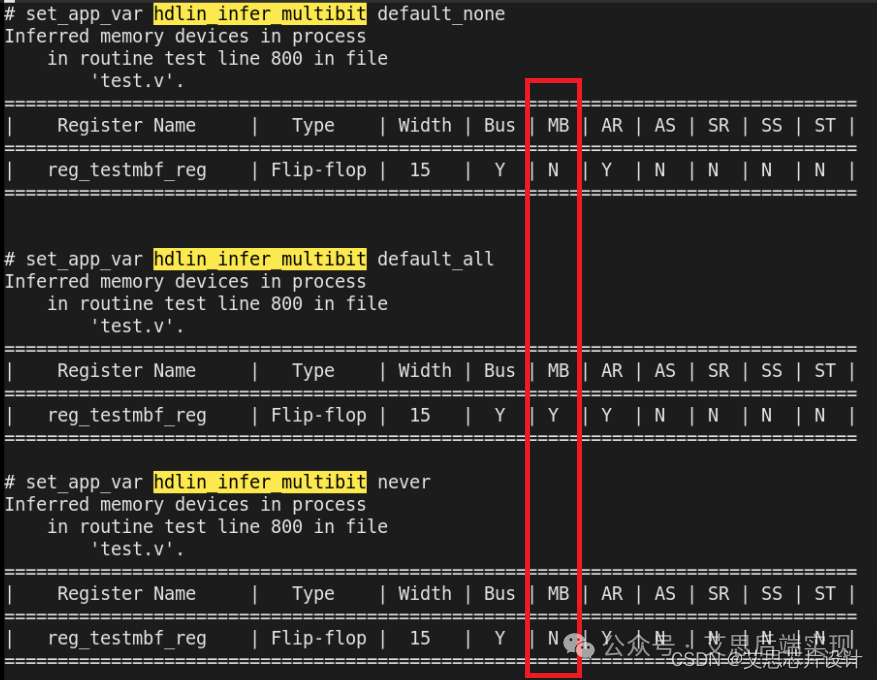

  下圖截取了三個不同配置下，elaborate命令的日志，MB列的結果有不同


S家為了配合上述變量的靈活使用，當hdlin_infer_multibit配置成default_all的時候，可以使用原語dont_infer_multibit進行排外處理：所有定義這個原語的寄存器，即便用戶使用了hdlin_infer_multibit=default_all的配置，elaborate的時候，也不會對dont_infer_multibit指定寄存器進行MBFF的封裝。

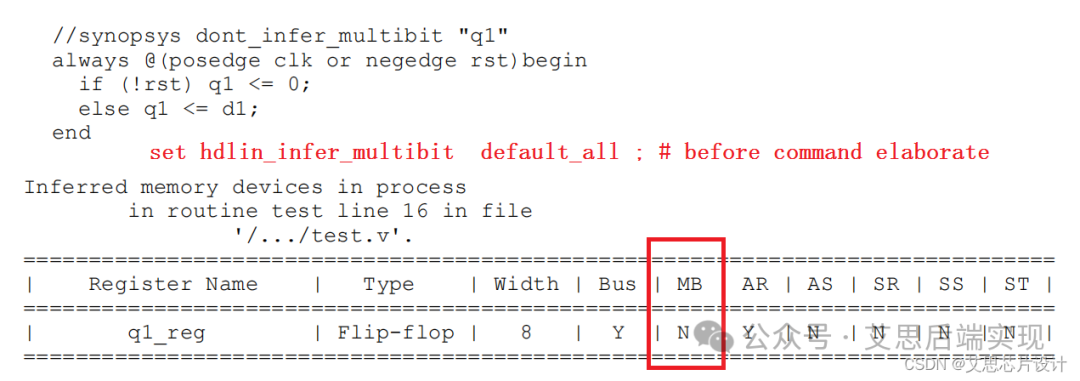

如下圖示例的q1，即便用戶已經使用了default_all，這里在elaborate時，仍然沒有發生MB的封裝

綜合階段的MBFF封裝

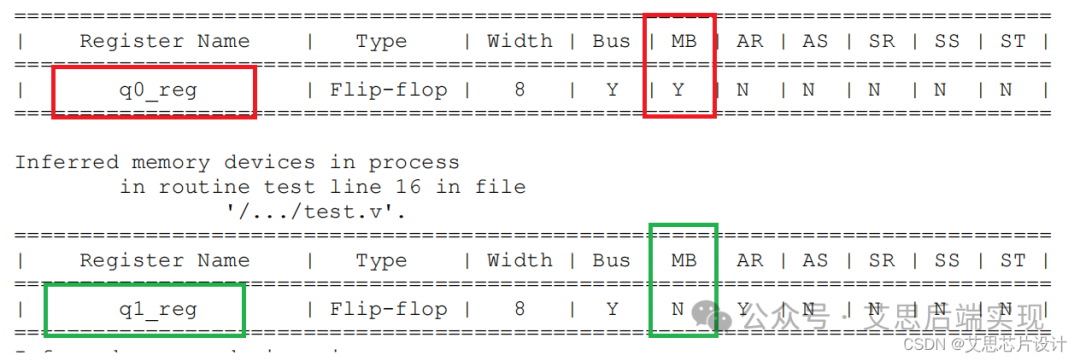

RTL的MBFF是通過簡單的原語來進行MBFF封裝指定(infer_multibit)或者M(jìn)BFF封裝排外指定(dont_infer_multibit)。除過elaborate對MBFF進行未映射（unmapped）級別的封裝，綜合流程主要還是通過compile等命令來進行MBFF的映射實現的。無論是RTL使用原語對MBFF進行指定，抑或使用hdlin_infer_multibit=default_all進行MBFF識別，任何在elaborate階段的FF，只有存在MB==Y的情形，才是有可能在后期通過compile命令完成MBFF的封裝，譬如下圖的q0_reg，在compile命令執行中，才是有可能被映射實現成MBFF的

Compile步驟里邊，通常有兩種方式進行MBFF的映射實現（mapped）。

• In-compile MBFF實現：基于數據庫的形態，使用compile 命令，直接進行MBFF的映射實現
• In-place MBFF實現：基于DCT的物理布局?jǐn)?shù)據，對距離相近的FF進行MBFF的封裝實現（banking）

這兩種方法各有優缺，這里一起來看一下

In-compile MBFF實現

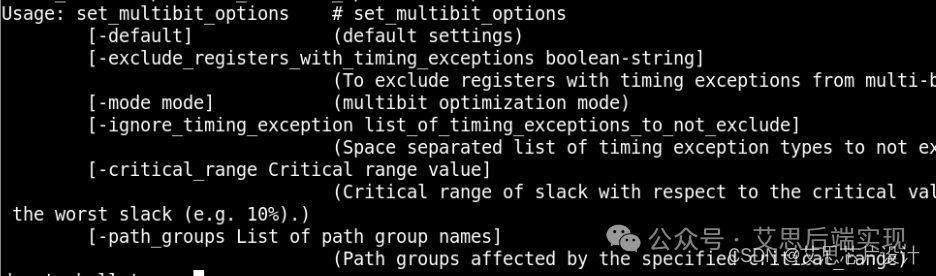

Compile命令，通過下列命令set_multibit_options對MBFF的實現進行配置，已完成從unmapped MBFF到真實的MBFF的實現
PS：顧名思義，這個步驟也需要目標工藝庫提供MBFF的支持，因?yàn)樵趀laborate的時候，只是一個基于邏輯的MBFF評判，最終的實現還是在compile掛靠工藝庫的操作

• default: 將所有的MBFF的優化配置恢復為default
• exclude_registers_with_timing_exceptions: 設置為true時，對所有帶有timing exception的寄存器跳過MBFF的映射實現
• mode：MBFF的模式選擇，有下列四種模式可供選擇
• none：compile命令中跳過MBFF封裝
• non_timing_driven：無論時序好壞，工具盡可能的去做MBFF，這樣實現的MBFF的比率最高
• timing_driven：時序驅動的方式去做MBFF映射實現，最后的結果是timing 得到保障的情況下，面積也可以得到了優化
• timing_only：僅僅時序驅動的方式，時序會最優解，但是面積可能不是最優化的結果。
• ignore_timing_exception: 當exclude_registers_with_timing_exceptions== true的時候，在進行MBFF映射實現的時候，對指定的timing_exception的類型可以進行MBFF的映射，相當于對exclude_registers_with_timing_exceptions選項的一個二次細化。目前支持GROUP_PATH, FALSE_PATH, MULTI_CYCLE_PATH, MIN_DELAY, MAX_DELAY等五類。譬如：

set_multibit_options \
 exclude_registers_with_timing_exceptions true \
 ignore_timing_exception FALSE_PATH

是對除過FALSE_PATH 的其他所有擁有timing exception的SBFF跳過MBFF映射實現。言下之意就是擁有FALSE_PATH 的SBFF會被封裝實現為MBFF。

• critical_range: 當時序驅動模式打開時，這里定義的時序范圍都被考量，這個和group_path里的critical_range類似
• path_group：當時序驅動模式打開時，只有這里指定的path_group被考慮。如果不定義這個選項，則所有的path_group都被考慮
  所以，一個實現MBFF的compile命令類似下例：

dc_shell> set_multibit_options -mode timing_driven
dc_shell> compile_ultra -gate_clock -scan

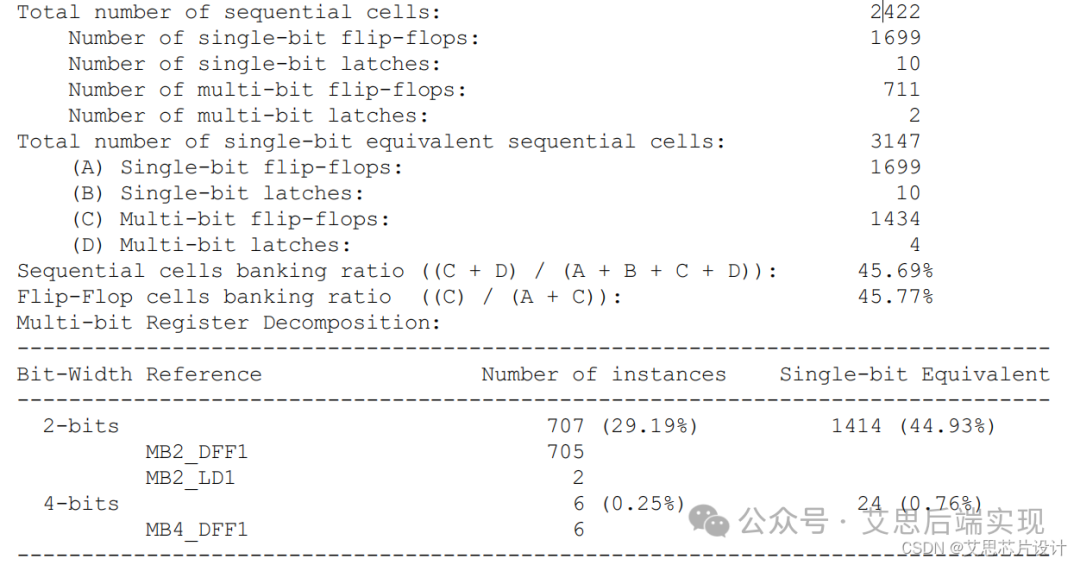

compile結束后，可以通過命令report_multibit_banking查看MBFF的替換結果統計
對于MBFF的替換計算，這里設定，

• MBFF_cnt(n): 擁有n-bit寬度的MBFF的instance數量
• SBFF_cnt：擁有single-bit的SBFF的instance數量
• Total_bit_cnt: 所有的SBFF和MBFF折算成SBFF對應的bit數。這個也就是數據庫在不采用MBFF flow的時候的全部FF的數量
• MBFF_ratio: 所有的MBFF對應SBFF的數量占比
  推導出：

  綜上，衡量一個數據庫的MBFF的占比主要是MBFF_ratio這個值，這個值越高，說明數據庫中被封裝成MBFF的FF越多，相應獲得的面積/功耗收益就越大。PS：由于MBFF的類型較多，分別有2、4、8bit等，單純查看MBFF的instance數量是不全面的。

未完待續…

【敲黑板劃重點】

MBFF對PPA有較大貢獻，也是現在std-cell的標準交付器件，充分理解MBFF的實現方法和手段，對整個前端、中后端的設計實現會提供很大的靈活性和可控性，無論時設計人員還是實現人員，都是工作中的必備技能。
