In-place MBFF實現

相較于僅基于邏輯連接的MBFF封裝，如果考慮到布局的實際情況，那么就有physical aware的in-place的MBFF封裝實現，這種思路可以應用在常見的DCT/DCG/genus_PLE 等綜合流程。

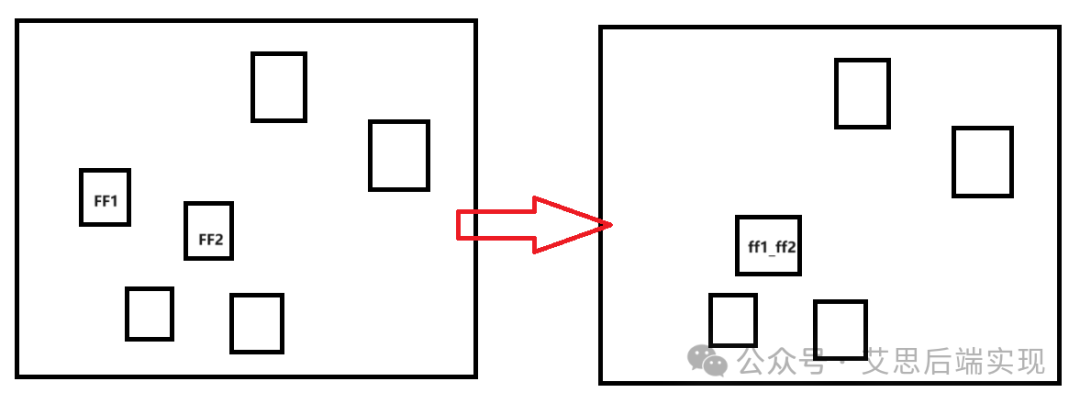

和in-compilre相比，這種in-place的MBFF封裝，最大的優勢，就是physical aware。譬如如下示意圖：

可見，工具將距離較近的SBFF封裝成了MBFF，簡單而言，工具的在封裝MBFF時候會更為謹慎（嚴苛），相應的MBFF的封裝比率也自然會下降。

這里以DCT為例，它提供了一種in-place的MBFF實現方式：一種基于綜合結果的MBFF封裝方法。具體實現方法如下



			set_multibit_options -mode none
compile_ultra -gate_clock -scan -spg identify_register_banks source MBFF_SCR
compile_ultra -gate_clock -scan -incremental -spg


和In-compile相比，這里需要注意兩個地方

• 在compile命令中，跳過MBFF封裝步驟
• 使用spg模式運行compile命令

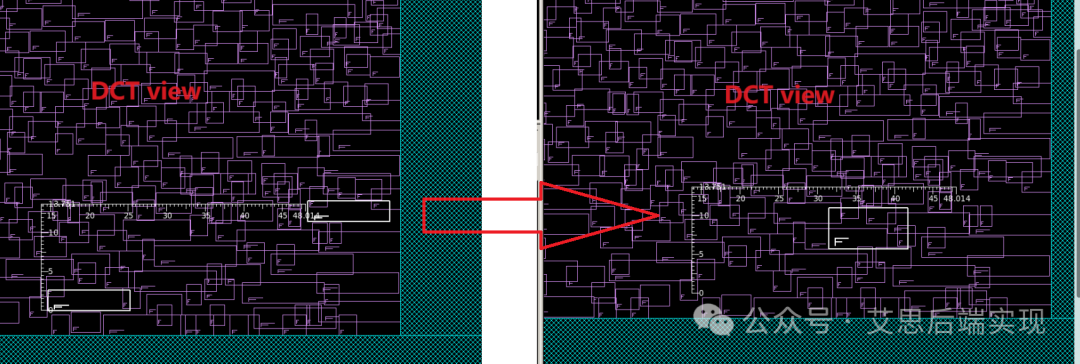

• 基于綜合結果使用命令identify_register_banks，完成MBFF的in-place體交換。效果見下圖：

  PS：封裝后的MBFF的坐標，是在原始SBFF的中間位置
• MBFF優化后，需要使用compile -incremental進行進一步增量?jī)?yōu)化，來平抑MBFF帶來的QoR影響

這種in-place的MBFF替換有下列好處

• 基于實際物理布局的情形進行MBFF有效替換：
• 相較常規的MBFF有了物理布局影響的考量，可以有針對性地進行MBFF封裝，這個對于最終的物理實現有很好的幫助
• 傳統的in-compilre的MBFF封裝，先做封裝，再做優化，這樣很有可能導致優化受限
• 可選擇的基于WNS的封裝方式，可以有效控制MBFF封裝對WNS的影響

綜上可以看出，如果是使用了in-place方式進行MBFF優化，那么這個布局的結果，一定是要傳遞給后端版圖工具，所以需要SYN和APR聯動起來，S家的流程如下：

# SYN flow: dc_shell> set hdlin_infer_multibit never\|default_none
dc_shell> compile_ultra -gate_clock -scan -spg dc_shell> identify_register_banks
dc_shell> compile_ultra -gate_clock -scan -incremental -spg dc_shell> write_file -format ddc -hierarchy top.ddc #APR flow: icc_shell> create_mw_lib ...
icc_shell> read_ddc
icc_shell> ...... icc_shell> place_opt_design -spg ......

可以看到。S家是通過SPG flow將此信息緊密聯動的，所以說，如果用戶使用了in-place的MBFF的流程，那么需要使用SPG流程完成這個信息的有效傳遞。相較傳統的in-compile的MBFF流程，MBFF的對APR實現的挑戰會變小。

APR階段的MBFF封裝

從上述的描述可以看到，綜合里邊可以有效地處理MBFF的封裝實現。對應的，基于MBFF的封裝原理，除過上述SPG的MBFF流程外，APR階段也可以自己對MBFF進行封裝，以實現PPA的優化。市面上常見的APR工具是S家ICC/ICC2和C家的innovus，這兩個工具都可以對MBFF進行封裝，原理是類似的，具體描述見下：

• ICC flow

基于對place 步驟的拆解，這里可以分為三個方法

1. Flow1：SPG flow，參見上述綜合的In-place MBFF封裝方法
2. Flow2：coarse placement MBFF flow

icc_shell> create_mw_lib ...
icc_shell> read_verilog
icc_shell> ...... icc_shell> set_banking_guidance_strategy \ -input_map_file MBFF_map.file \ -register_group_file MBFF_reg_grp.rpt \ -output_file MBFF_assembly.tcl
icc_shell> create_placement ...... icc_shell> source ./MBFF_assembly.tcl
icc_shell> place_opt_design -skip_initial_placement ......

先配置MBFF的應用策略，再創建粗布局（coarse placement），工具這個時候會根據粗布局的結果，構建MBFF封裝方式，這個和in-place的MBFF封裝流程類似，然后用戶將導出的文件MBFF_assembly.tcl讀入，完成MBFF的封裝動作。最后使用place_opt_desing進行增量式優化，完成MBFF的封裝實現。上述的兩個輸入文件：MBFF_map.file和MBFF_reg_grp.rpt都是在DC工具通過命令write_multibit_guidance_files來導出，以便指導ICC的MBFF封裝方式。

1. Flow3：place_opt MBFF flow

icc_shell> place_opt
icc_shell> set_banking_guidance_strategy \ -input_map_file MBFF_map.file \ -output_file MBFF_assembly.tcl
icc_shell> create_banking_guidance
icc_shell> source MBFF_assembly.tcl
icc_shell> psynopt

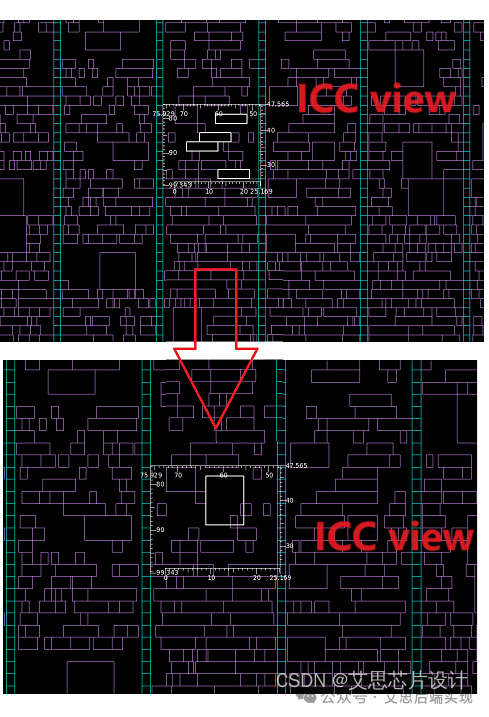

基于SBFF的網表，完成正常的place_opt，然后基于物理布局結果，進行MBFF的封裝實現，最后再做一次增量?jī)?yōu)化，即可完成MBFF的優化實現過程。如下圖示例：

• INVS flow

相較于S家的多個流程的選擇，C家的流程比較簡單，這個也符合兩家一貫的風格，S家細致貼心，C家直接高效。C家除過對MBFF的封裝以外，也會支持對MBFF打散，這些只需要在place階段進行直接配置就好

invs_shell> setOptMode \ -multiBitFlopOpt {true| false | mergeOnly | splitOnly} \ -multiBitFlopOptIgnoreSDC {true | false}

其中：

multiBitFlopOpt==true： timing_driven 下的MBFF封裝和打散 multiBitFlopOpt==false： 禁止MBFF操作，數據庫里邊已有的MBFF不受影響 multiBitFlopOpt==mergeOnly： timing_driven 下做MBFF的封裝操作 multiBitFlopOpt==splitOnly： timing_driven 下做MBFF的打散操作

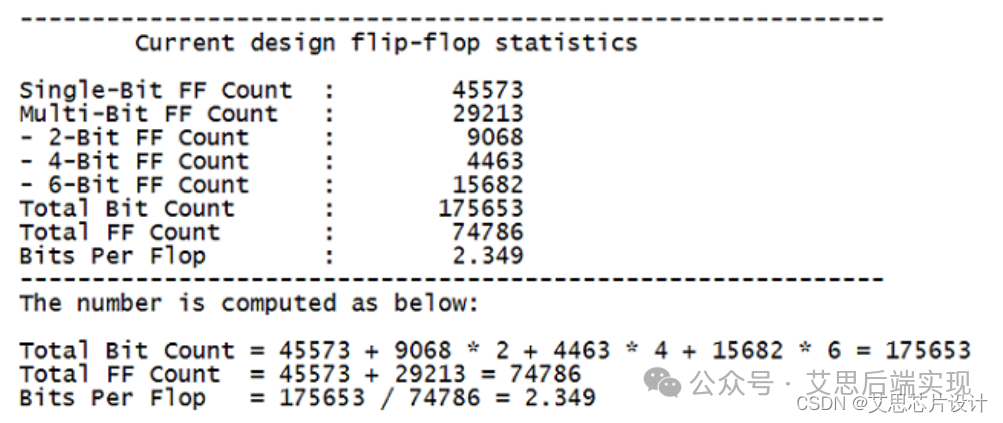

任何階段設置了setOptMode配置，任何階段使用place_opt_design | optDesign等命令，都會根據這個設定進行相應的優化，這個選項也會被完整地保存在invs的數據庫中。在invs的任何優化后的數據庫中，可以使用命令reportMultiBitFFs -statistics 對MBFF的替換結果進行統計報告：這個評價系統和DC有一些相似之處，但是對于MBFF替換比率的表達，這里采用了Bit Per Flop：平均計算下，單個FF可以承擔的FF bit數量。這個值越高，說明MBFF的替換比率就越高，反之亦然。Invs還提供了一個pin map的報告文件，（PS：這個需要在invs的session里邊導出），命令是：dumpMultiBitFlopMappingFile。這個可以生成

• MBFF的封裝和打散的動作細節；
• 原先的SBFF（D/Q）和MBFF（D*/Q*）的pin mapping的對應關系

MBFF的命名

基于上述MBFF的實現方法和流程，MBFF的產生通常分為四種

• DC的in-compile 封裝MBFF
• DC的in-place封裝MBFF
• ICC的in-place封裝MBFF
• Invs的in-place封裝MBFF

1. 手冊給出的示范如下

但是經過測試，得到的是類似下列的封裝方式：這種命名方式可能會對formal的mapping有一定挑戰，需要注意一下

1. 第二種和第三種都是in-place的方式，也是使用工具導出的命令進行MBFF的封裝，這樣如果命名不是很友好，用戶可以通過調整腳本進行命名維護，對用戶后期的工作較為友好

這個默認模式就是簡單將FF的名字使用”_”進行連接。

1. 第四種是invs是在in-place步驟進行封裝的，用戶對命名不能干預，

Invs的方法比較友好，前邊使用了CDN_MBIT作為MBFF的引示，中間每一個SBFF都用MB進行引示，這個命名規則比較好理解，formal也比較容易區分。常言道，簡潔即簡單，看來invs不讓用戶干預命名，還是對自己的處理很有自信的。

流程梳理和推薦

基于上述陳述，對于MBFF的優化方式已經有了比較全面的理解，這里提供一些具體的數據供各位參考：

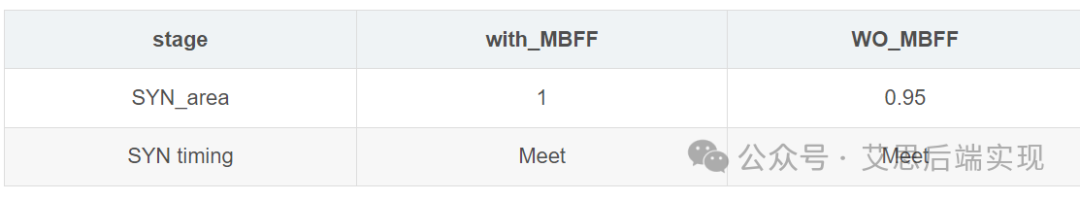

1. DCT采用in-place的MBFF封裝流程：

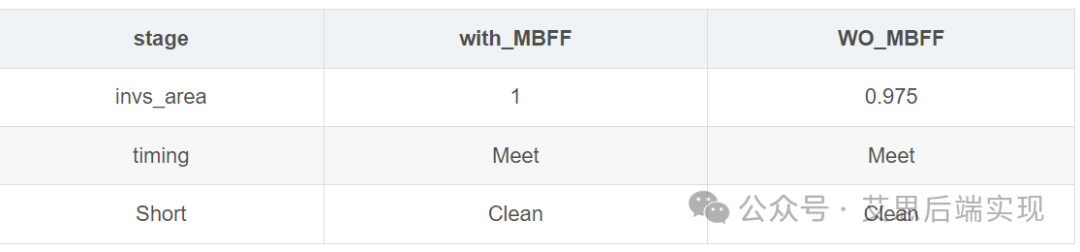

1. invs基于netlist，進行的MBFF封裝流程

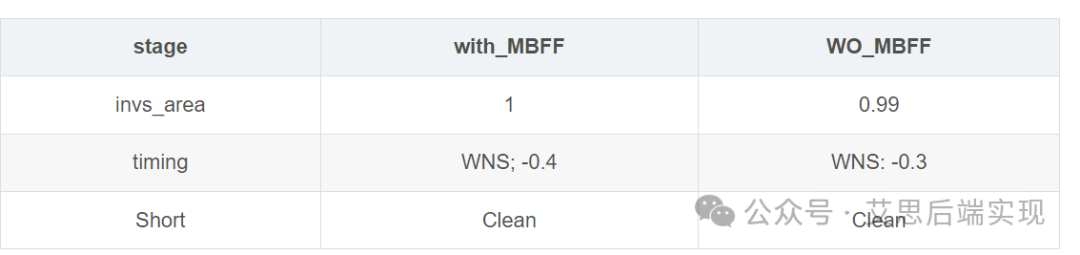

1. invs基于DCT in-place的netlist，進行的MBFF封裝流程




結合上述結果，和各個流程的特點，這里有一些建議和推薦

• MBFF可以在三個步驟進行封裝實現：RTL，SYN，APR
• 綜合階段通常只作封裝，不做打散，
• APR階段需要基于時序進行封裝和打散，timing driven依賴
• MBFF的封裝對SBFF的布局有嚴重依賴：這點符合timing driven的目的

基于此，這里推薦兩個flow供大家選擇

• SYN-APR MBFF flow
• SYN 打開MBFF優化流程
• APR需要加載SYN吐出的initial placement DEF或者ddc。
• APR 使用skip_initial_placement 的place_opt命令，完成對MBFF的APR實現
• APR MBFF flow
• 基于SBFF的綜合數據，在APR的place_opt階段開始實現MBFF
• 時序驅動模式下，工具可以自動實現后續步驟的MBFF的封裝和打散操作

【敲黑板劃重點】

MBFF的流程貫穿在整個設計實現，最終的服務對象還是APR和時序分析。通過理解其流程，可以做出適用于自身設計的方案選擇，有效利用其優勢，讓MBFF助力設計實現，
