隨著現代IC的設計發展，設計的規模和復雜度逐步增加，對于驗證完備性的挑戰越來越大，加之TO的時間壓力，芯片設計通常會出現下列的場景：

• 芯片回片一次點亮
• 大部分的case都可以順利通過
• 小部分的功能需要修正

對于重要的特性三，用戶可以選擇gatearray的cell高效的完成這一個任務。閑言少敘，ICer GO！

由于·硬件設計天然的特性，大部分芯片都會有reversion的計劃，有時候也被稱作engineering sample# （ES1，ES2，etc.）。產品的迭代效率通常都是reversion的重要因素，所以基于TO數據的bug高效修復（迭代快，成本可控）的要求就顯得極為重要。

TO數據space cell方式

基于前端設計經驗，在芯片里邊規律性的撒一些spare cell，作為后續版本的bug修復使用，但是這種方法局限性比較大：

• Spare cell的難以匹配設計修改的要求：
• 繞線挑戰大，可能會占用很多的metal 資源，導致postmask metal fix的mask費用很高，周期很長
• 時序挑戰：太遠的距離，導致transiton/cap都有新的變化，甚至需要使用更多的器件實現setup/hold的修復，都是潛在的時序挑戰
• 功能不全：對于bug，通常都具有未知性，很難做到有的放矢，spare cell的功能經常被bug fix人員詬病功能不完備
• 距離不合適：bug修復需求的物理位置和spare cell的位置相去甚遠，
• Spare cell對資源的浪費
• 放置資源：spare cell會切實的占用std-cell的某些區域，為保證分布性，spare cell通常位置較為固定，這個對于APR flow的數據優化會產生一定程度上的不利影響
• 繞線資源：spare cell的input 都需要tie connection（防止柵極浮空被擊穿），這些tie connection也是對繞線資源的消耗。

所以，實際芯片的funciton bug ECO的時候，眼睜睜的看著分布式的spare cell，就是用不起來，只能干瞪眼。心里默念，要是當時在某某區域多撒點某某cell該多好啊。像極了學生時代拿到成績的我們：要是考前把那個啥多看看，這部又能提高幾分。永遠的如果，永遠的下一次，反反復復無窮盡?。?/span>

gatearray方式的特點和用法

為了緩解這種問題，現在的std-cell開發商，在提供標準的std-cell庫的基礎上，也會提供給用戶用于post-mask的ECO 庫，由于設計結構的原因，這個庫通常被稱為：std-cell gatearray 庫。是一種類似樂高積木的拼接方式來完成std-cell的構建。

ECO 庫的特點

基于gatearray設計的ECO庫，所有的cell的版圖，都是使用基礎單元搭建起來的，然后通過更改metal的方式來實現不同的功能，這個·和傳統的std-cell的設計思路是完全不同的。

只要是等寬的ECO cell，cell之間通常只有一層或兩層metal不同，意即：只改動metal就可以實現功能變化。譬如下例：等寬度的ECO filler cell 和FILLER cell的GDS比對XOR：

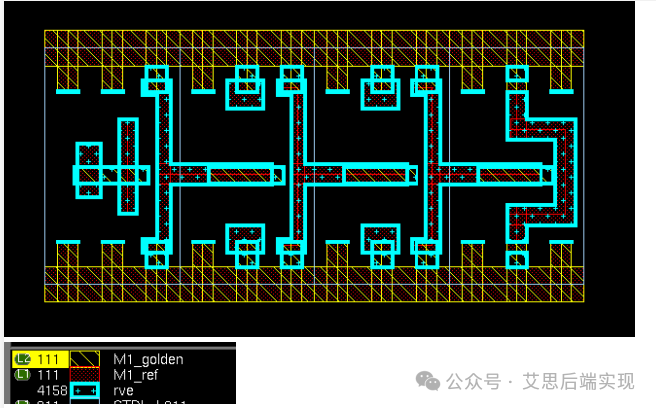

可以看到：ECO filler cell和ECO function cell只有M1不相等（baselayer 是完全一樣的），具體XOR區別見下圖：

這樣就可以通過嗲用芯片里邊現有的ECO filler cell，基于用戶需求，改變有限的metal層，從而實現任意功能的轉化，

• ECO filler -> ECO function cell
• ECO function cell -> ECO filler

ECO 庫的postmask bug fix 的應用流程

postmask的改版，最麻煩的當屬功能修正，如果想更換一個cell的功能，通常要動到baselayer和metallayer。但是基于gatearray的ECO庫，則可以有效規避baselayer的改動，從而可以高效的完成postmask function bug fix。

ECO lib VS. std-cell LIB

在使用ECO庫之前，先看一下ECO cell和普通std-cell的版圖區別

在原本的std-cell和ECO庫中挑選相同功能/驅動力的cell

• INVX2
• GAINVX2

版圖差異

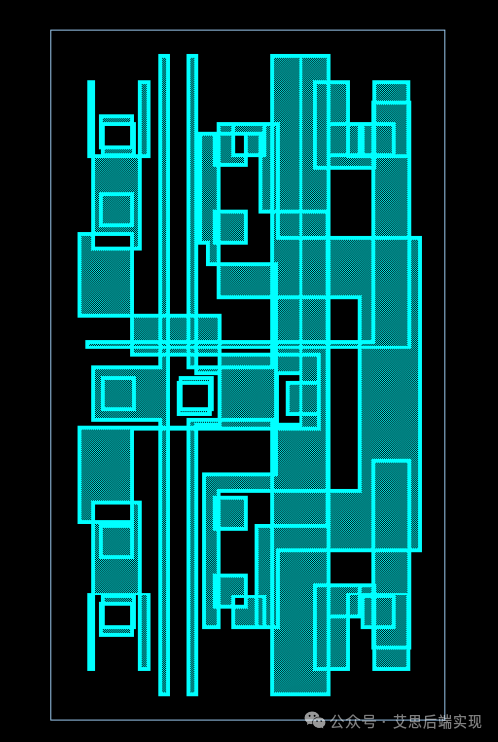

通過XOR，可以看到，這兩個cell的畫法是不太相同的

包括有源區，POLY區個connect去都不太一樣（PS: cell boundary 是一樣的）?；究梢耘卸?，這樣的cell就是不同設計需求的產物

時序差異

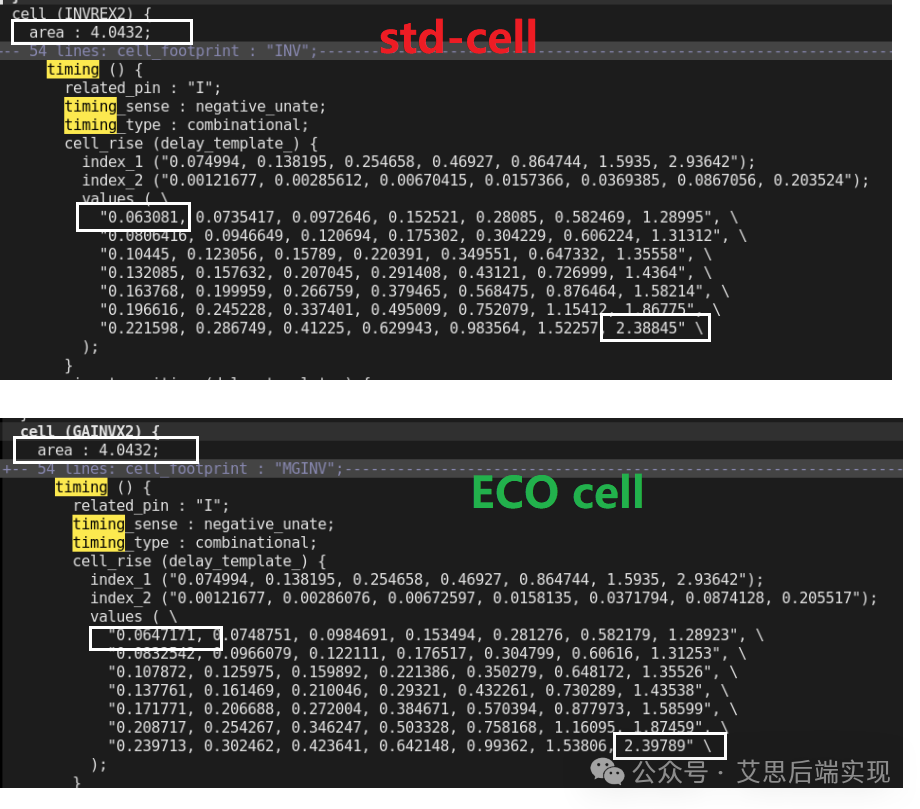

從lib上看，兩者的面積是一樣的，這個case的時序也是基本類似的：

ECO庫的cell特點

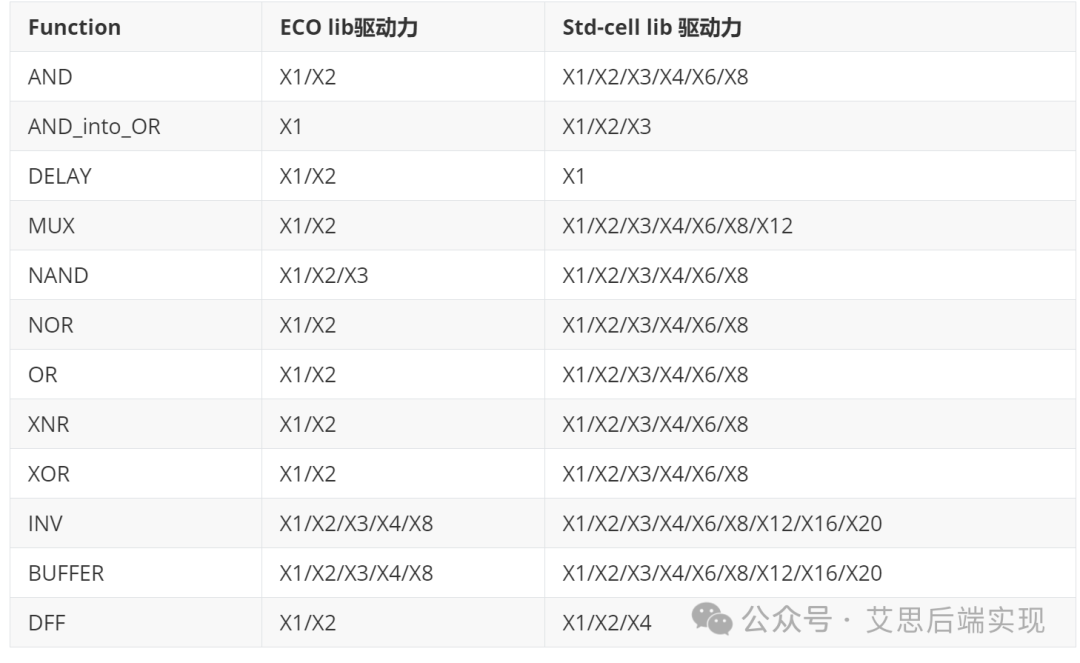

為了有效的利用ECO庫，通常都會提供各種功能的器件，同時為了降低ECO庫的設計難度，通常會弱化對驅動力不要求。以當前case為例，相較std-cell 庫，ECO擁有了常規的與或非門，F(xiàn)F等，驅動力有所限制：

ECO庫的使用方法

為了方便GA（gatearray）進行功能替換，ECO 庫將所有的cell分成兩類：

• FILLER
• Function cell

由于所有的cell的base-layer都是一樣的，那么這里可以利用這個特性實現postmask的function metal fix方法。

1. 數據準備：

• 在TO的數據庫上使用ECO FILLER進行填充。
• 在ECO FILLER不能覆蓋的區域，使用common filler進行填充，確保NWELL的連續

1. 功能修復

• 基于芯片測試結果，出具bug fix方案
• 使用ECO function cell構建相關ECO的腳本

1. ECO cell 置換

• 在具有ECO FILLER填充的數據庫中帶入上述ECO腳本
• 使用ecoPlace方法，完成對與ECO function cell的器件替換

INVS會使用滿足ECO function cell寬度的ECO filler區域，完成這個替換

1. 版層變動驗證

導出GDS，使用GDS XOR工具，確保bug fix后的GDS和原始GDS只有metal layer的差異

1. 完成繞線：在APR工具里邊完成繞線
2. 對數據和進行timing、LV和power的簽收驗證
3. 使用最終的數據庫再次和原始TO的GDS進行XOR比對：出具版層變動的差異信息。觸發新的TO

對于上述流程有以下幾點需要注意：

• 設計人員需要使用ECO lib里的function cell進行bug fix

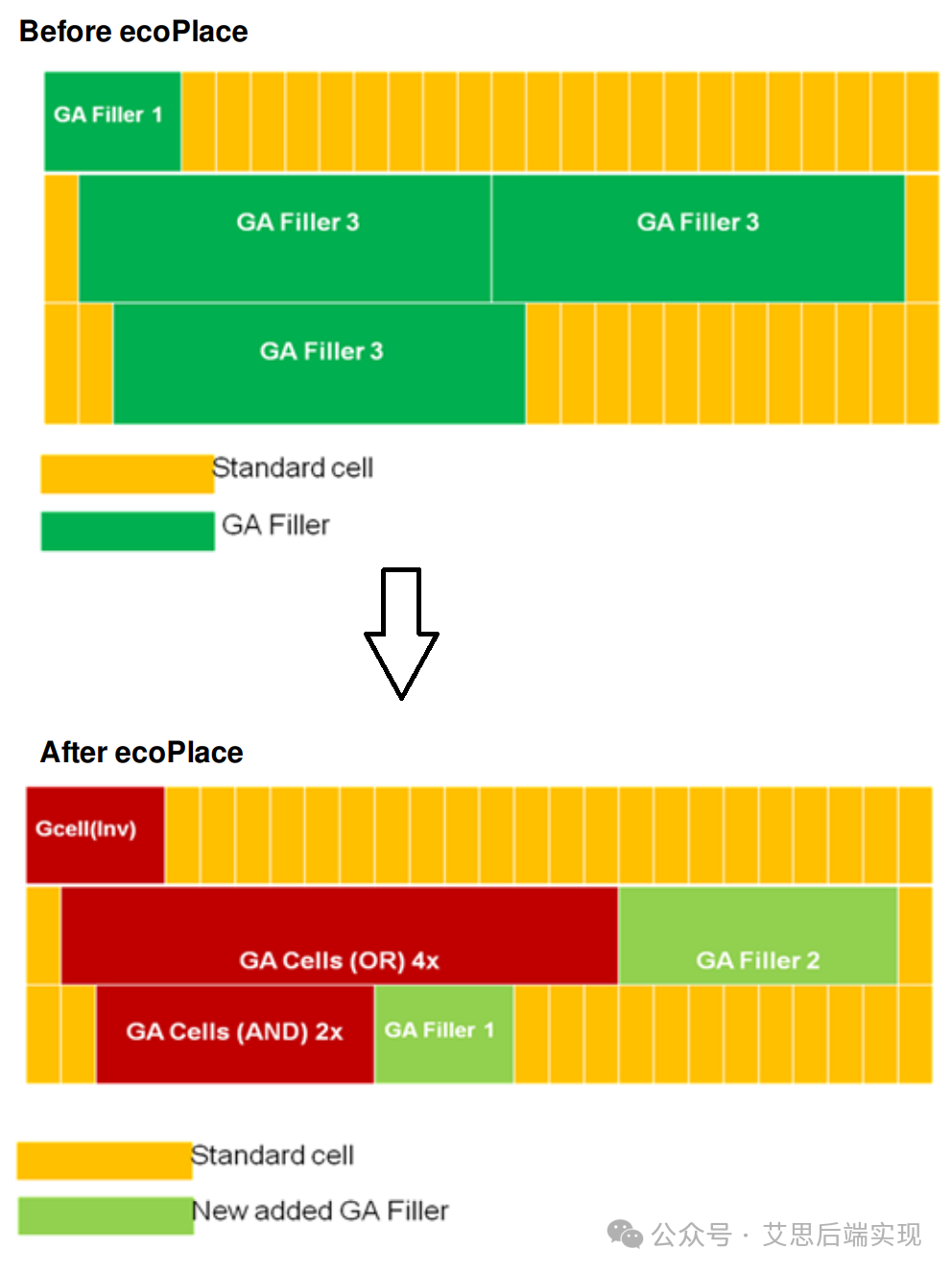

• ecoPlace的動作比較關鍵，用戶需要仔細查驗這個動作的日志和數據庫。步驟如下：
• 刪除現有所有的ECO filler
• 將ECO function cell放置到相連接cell的附近
• 恢復之前ECO filler的位置，在改動的區域，對于ECO filler cell做出做適當調整

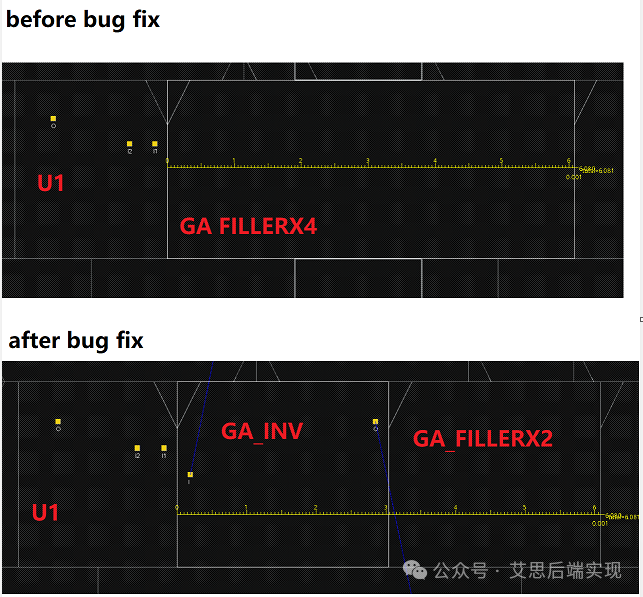

INVS將原先的GA_FILLERX4置換成：GA_FILLERX2 + GA_INV，完成了一次post-mask的function ECO動作。通過XOR查驗。整個芯片只有這里的metal發生變化，其他的部位都沒有變化，符合post-mask的metal fix的設計預期

PS：具體INVS的流程腳本會上傳到星球，請各位按需取拿

【敲黑板劃重點】

利用gatearray修復postmask的function bug，事半功倍！
