在芯片的GDS數據里，使用Calibre對數據進行處理是非常常見的操作，但是GDS是一種和常規設計結構不太一樣的一種數據，這里，通過這個小小的科普文章，一起看看怎么樣在GDS里邊做數據漫游吧！閑言少敘，ICer GO！

Verilog-like 數據結構

在芯片設計的世界中常用的數據結構就是verilog類型的了，通常是由module（設計）和instance（例化）組成，這樣通過對module的不斷instance，就可以形成一個層次化（hierarchy）的完整設計，在EDA工具里邊，不同家對verilog有自己的獨特的命名定義

• S家
• module：design/ref_name
• instance：cell/leaf_cell
• C家
• module：cell/ref_lib_cell_name
• instance：insts/Hinsts

基本在工作中，用上述的名詞，就可以完成對verilog-like的數據進行準確的描述。

GDS-like 數據結構

對于GDS數據，由于其添加了很多的物理信息，所以這個數據結構和verilog-like相比，有其特殊性，基于常用的Calibre系列工具，它的數據命名大概類似如下：

基礎元素（base element）

• top-cell：當前GDS的頂層設計（top-design），類似verilog里的current_design
• cell：數據庫所有的設計，相當于verilog里的module，cell本層可以包含下列的實際結構，可以簡單的理解為leaf-instance
• poly/wire：指定cell下的metal 類型，可以是任何層的物理圖案，會出現在最后的wafer上，PS：需要mask的支持
• text：指定cell下的text，只是字符描述，不會出現在最后的wafer上，PS：常見的芯片logo等字符，其實是用某一層的polygon實現的
• Via：一個完整的VIA是包含cut、upper和lower layer的，這個不是單純的metal/text，所以在GDS里邊，這個被歸為cell*
• ref：指定cell所使用的設計，
• 如果只有名稱，那么可以理解為verilog里的module
• 如果具備了名稱和物理信息，那么可以理解為verilog里的instance。
• 支持嵌套調用
• 不支持hierarchy design（ref）

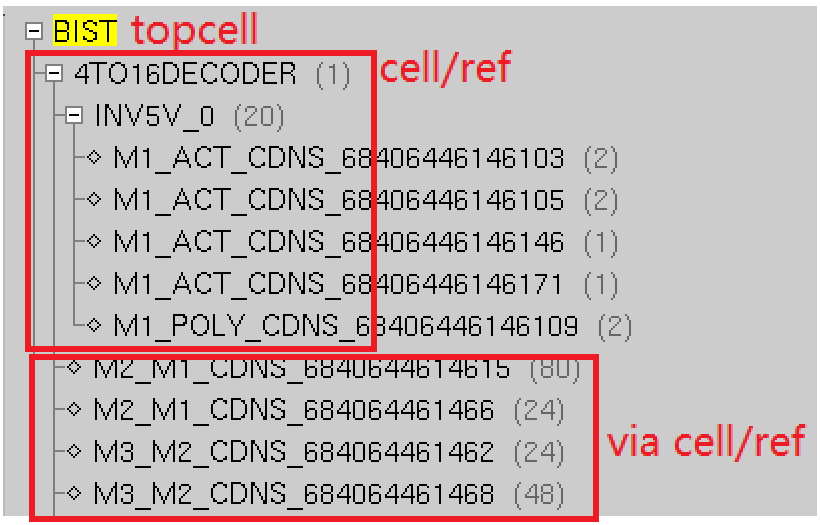

可以看到，整個GDS的主要結構還是仿效verilog-like，但是由于都是基于實際的物理設計，所以對于instance和hierarchy做了一些簡化處理。cell/ref可能靈活切換，取決于用戶看數據的層級/角度。

• Cell/ref

• Poly/text

具備了上述的數據定義知識，用戶就可以通過calibredrv里邊提供的命令完成數據的抽取和遍歷了。

注意：calibredrv命令默認返回的信息都是去重的（unique ），除非特殊聲明

GDS 數據遍歷

Calibre的家族可謂博大精深，根據用途，一般可以分為兩類

• 對GDS的查看（GUI）和數據遍歷：calibredrv系統，啟動命令：calibredrv
• 對GDS的進行靜態規則檢查（DRC/LVS etc.）：calibre系統，啟動命令：calibre

這里，使用calibredrv -shell命令，就可以啟動calibredrv的命令行模式了，這個時候并不會彈出calibre的GUI，只有一個提示符。

這個也是一個TCL命令接口（PS：這個TCL接口比較古早，不支持命令自動補全 auto-complete，可能對于用慣S家/C家的用戶，還是有一些不太習慣。）

加載一個GDS文件 set L [layout create BIST.gds -dt_expand]

這里的L是GDS創建后的文件句柄，后面所有的操作，都需要借助這個句柄。

1. 獲取當前設計（top-cell）

$L topcell

這個GDS的頂層只有一個就是BIST，當然Calibre也支持多個top-cell的GDS數據，但是這個違背了層次化設計規則，建議所有的GDS都有且只有一個topcell

1. 羅列出所有的cell（唯一化過的）

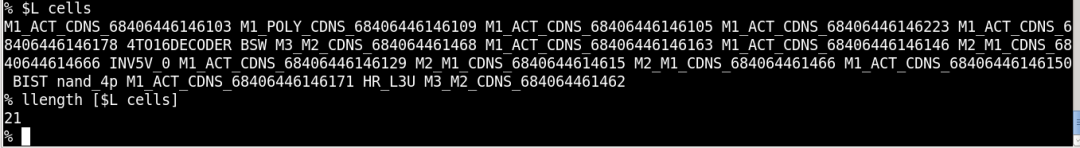

$L cells

這里的返回并沒有排序，也沒有上下級關系，有點類似于get_designs這類命令。

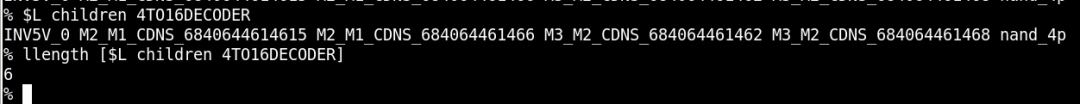

1. 羅列出指定cell下的第一層引用

對所有當前層次下的所有l(wèi)eaf（包含ref）進行羅列，

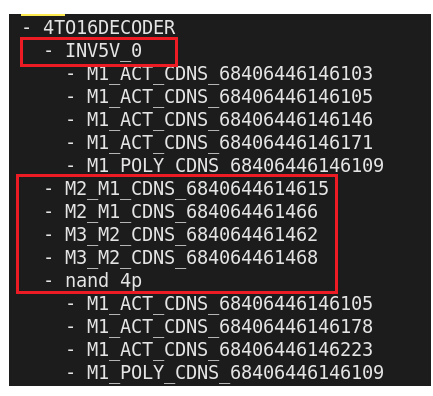

結合下面的截圖，可以看到，只有第一層的高亮ref被返回，所以，類似verilog下的get_cells命令：

1. 對于指定ref，查看在當前設計（top-cell）被引用了多少次

這個例子表明了nand_4p在整個BIST設計下，被例化的16次，每次例化都有不同的物理坐標信息，盡管設計內容是一樣的：

所以類似的，在當前top-cell下，top-cell（BIST），并沒有被例化過任何一次，這個和verilog里的current_design的道理是類似的。

1. 獲取指定cell下的所有和具體inst和inst數量

• 獲取指定cell下的具體inst

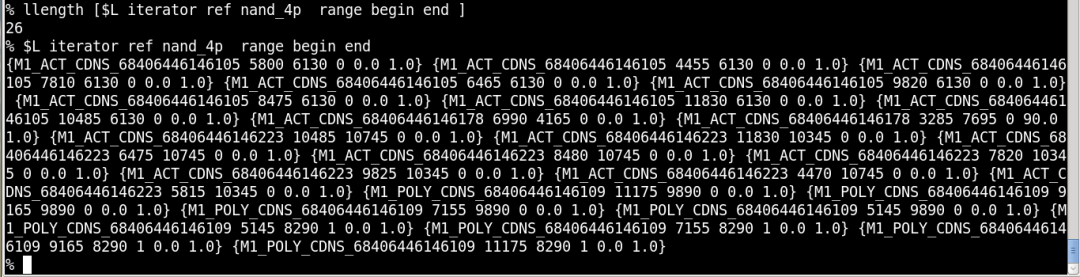

$L iterarot ref $cell

這里返回的是ref以及具體的坐標等信息，這個就是上文說GDS里邊例化（instance）了

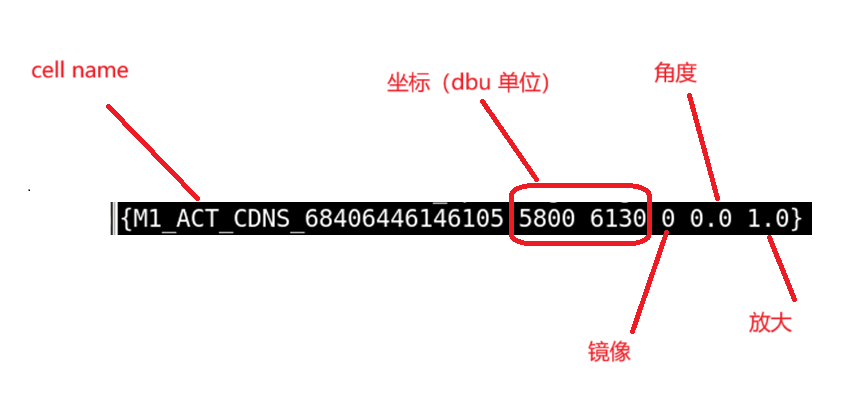

具體的返回信息解釋如下：

• 獲取指定cell的所有inst數量

  方法一： $L refcount -parent nand_4p

方法二：llength [$L iterarot ref $cell]

這個命令是得到了指定cell下的所有子inst，這個和比children（只打印第一層）有如下區別：

- Children只輸出第一層的ref，iterator則包含了所有層次的 ref

- Children的輸出是uniq 后的ref信息

- Iterator 則是inst的信息

• 獲取指定cell下的所有poly

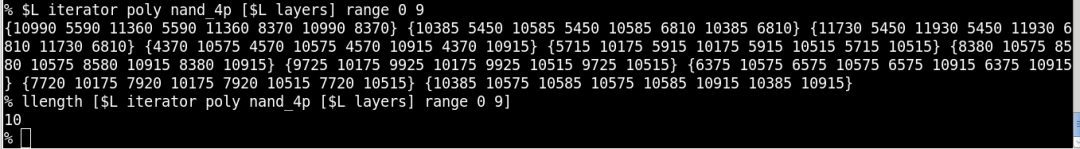

$L iterator poly $cell $layer_list range 0 n

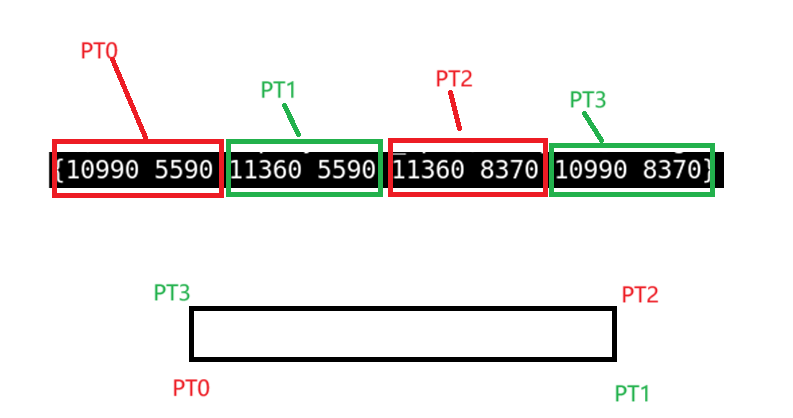

返回值的說明：

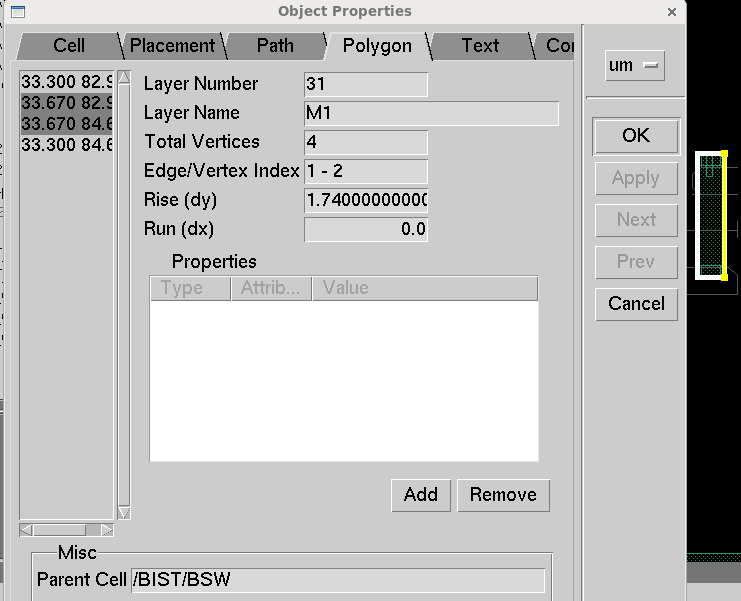

所以，可以看到，是一個水平走線的一段metal

• 獲取指定cell下的所有text

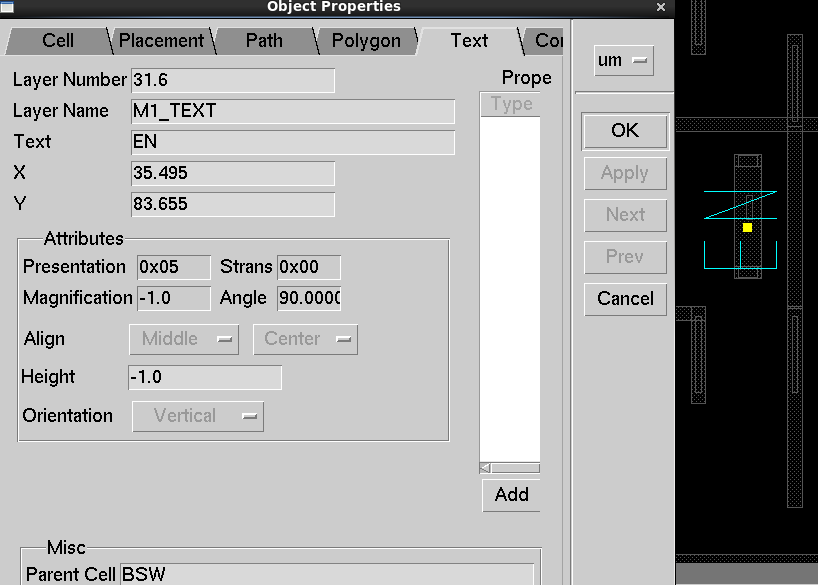

$L iterator text $cell $layer_list range 0 n

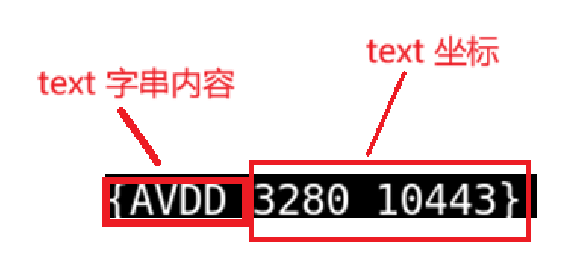

返回值的說明：

【敲黑板劃重點】

通過上述講解，用戶基本上可以通過命令模式，遍歷出GDS里邊的所有類型的數據，這個對于GDS的信息抓取或者數據比對有很好的參考作用，如果加以靈活運用，對于一些之前需要在APR里邊生成的信息，可以在完整的GDS里邊實現了，譬如：?jiǎn)慰椎臋z查，metal的面積/密度統計，layer信息的抽取等等，通過Calibre，可以給后端工程師提供更多維度的數據評判和比對。
