Calibre DRC 小結的常規方法

通常來講，在做LV收斂的過程中，對于Calibre DRC的結果進行追蹤，可以有效的判斷數據庫的收斂層度，常規的做法，是通過定義

// SVRF command DRC 的summary 報告進行歸集  svrf command DRC SUMMARY REPORT DRC.sum HIER

用戶可以通過簡單的grep命令，得到類似下面的quick-sum（如下圖）

這個方法的好處就是快捷方便，但是缺點就是只有文本描述，不能對現有的DRC做具體的GUI分析和理解。

Calibre DRC 小結的其他方法

為了解決這種平板式的小結報告的弊端，Calibre RVE提供了其他的報告匯總方式。

Calibre RVE也提供了一套CSV或者超文本（HTML）的匯報格式，比較上述的簡便歸集方式，提供了更多細節的信息，

CSV匯總方式

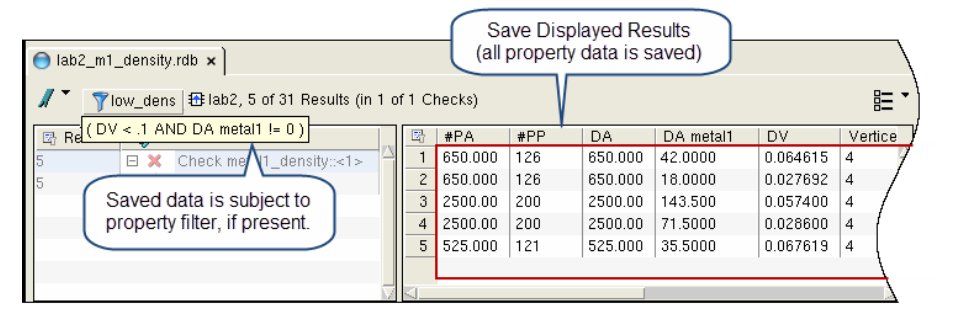

除過常規的錯誤類型和錯誤標記（waive， fixed等），還會記錄每一個DRC violation的坐標信息等。類似下例：

HTML 匯總方式

由于HTML先進的文本、圖形描述，非常適合于DRC這種需要富文本（rich text）描述場景。HTML除過顯示CSV里邊的坐標信息，HTML還可以一鍵出圖，這樣對于用戶生成DRC的圖文報告來說是非常方便的，加之對用戶可配置的支持，用戶可以根據自身需要，配置合適的HTML模板格式，這樣可以生成一致的HTML格式化文本，方便后期的比對和出報告。這里就簡單介紹一下使用HTML格式，對DRC結果進行報告歸集的方法。

首先，用戶使用下面的命令打開現有的數據庫，包括GDS（soc_chip.gds），layer property (tech.layerprops) 和DRC RDB (drc.db)文件

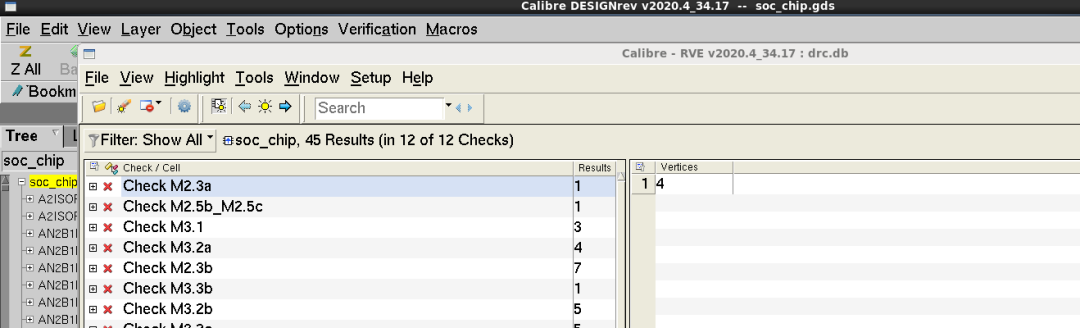

這個時候，calibredrv會啟動兩個GUI給用戶使用：

一個是DESIGNrev ： 進行GDS查看

一個是RVE：進行DRC violation查看

當然用戶也可以通過在DESIGNrev里邊選擇Verification -> Start RVE… 手動加載drc.db，效果是一樣的。

Init run

由于HTML的格式化需求，用戶需要一次的init run來完成基礎的配置和第一次生成體驗。

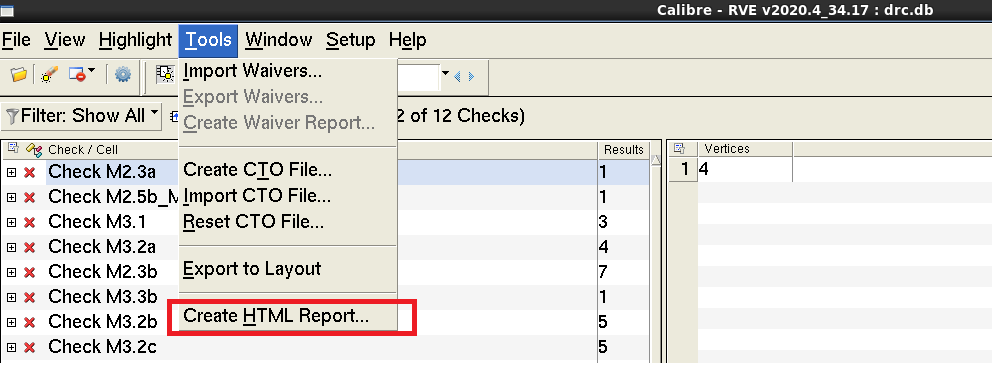

通過RVE界面，分別選擇Tools -> Create HTML report… 來喚起DRC HTML report 生成器。

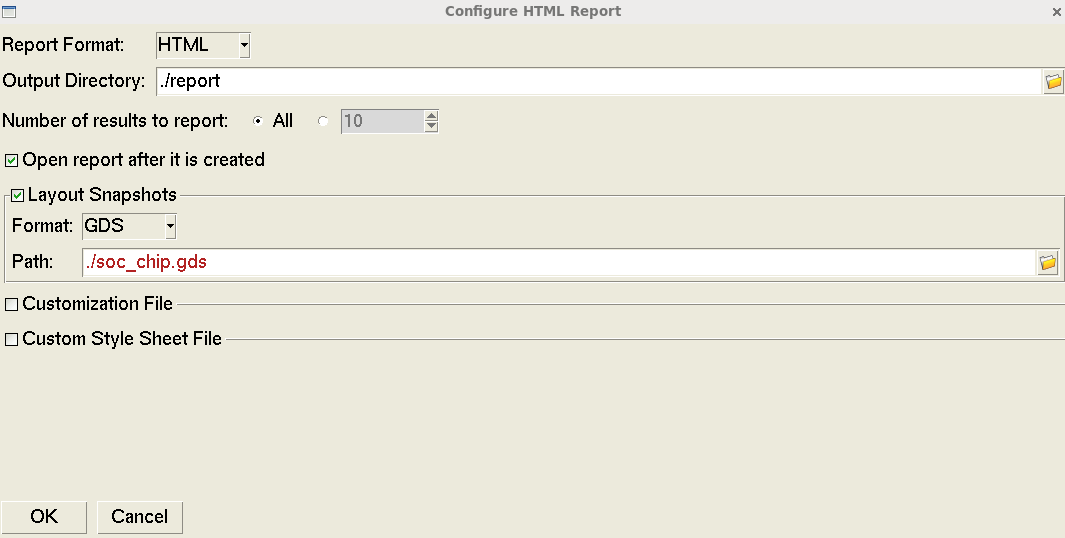

在下面的菜單中需要配置：

• 輸出格式（report format）
• HTML：標準超文本文件 （推薦）
• MHTML：單文件型超文本文件
• 輸出目錄（Output Directory）：指定輸出的HTML的存放路徑 （推薦report）
• 輸出的DRC數量（Number of results to report）：所有*（推薦 All）*，或者指定數量
• 是否產生完成后打開html，（推薦：不打開）
• DRC截圖的數據基礎/路徑：這里需要填入run DRC的數據和相應類型，（推薦GDS）
• 用戶自定義HTML模板文件（Customization File）：第一次跑的時候不用填，工具會自動生成默認，（推薦：不勾選）
• 用戶自定義CSS配置文件（Customization Style Sheet File）： HTML顯示效果的配置文件，第一次跑的時候不用填，工具會自動生成默認，并使用。（推薦：不勾選）

配置好后，點擊OK進行第一次生成。

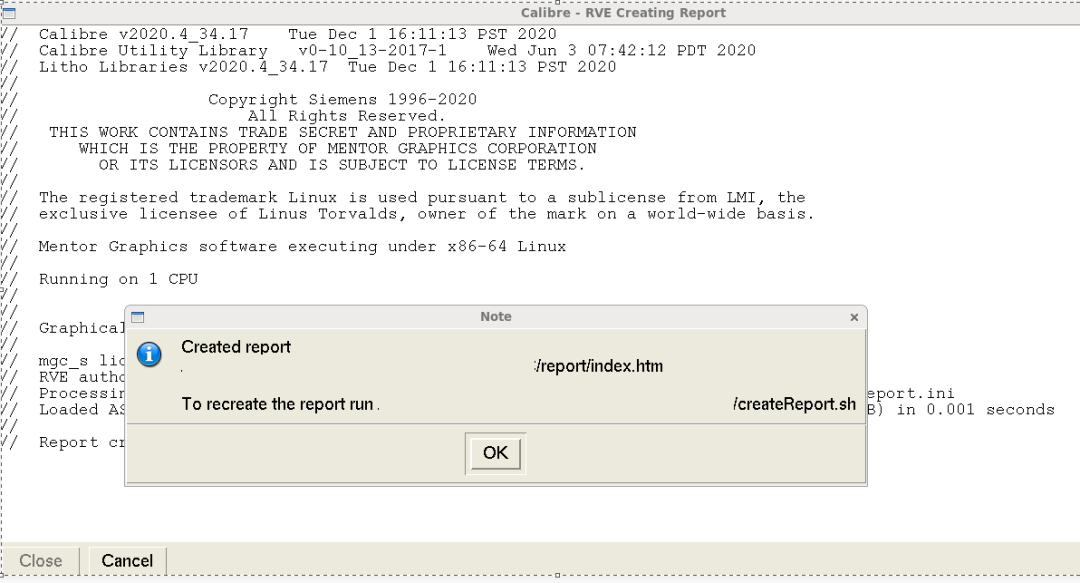

等待一段時間，用戶這個時候會類似下面的一個彈窗：

這個彈窗會吐出兩個信息：

• DRC HTML report的結果文件：

這里會指出現在的DRC HTML生成到了report/index.htm這個文件，Linux下可以使用firefox打開這個HTML文件：

PS：Caiibre的這個這個默認HTML的模板，在IC設計領域里，這個布局/配色還是不錯的的。

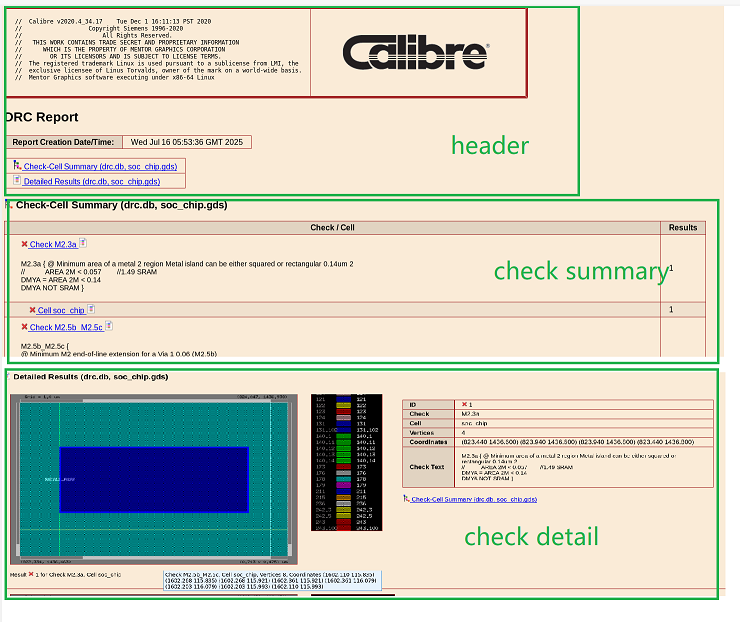

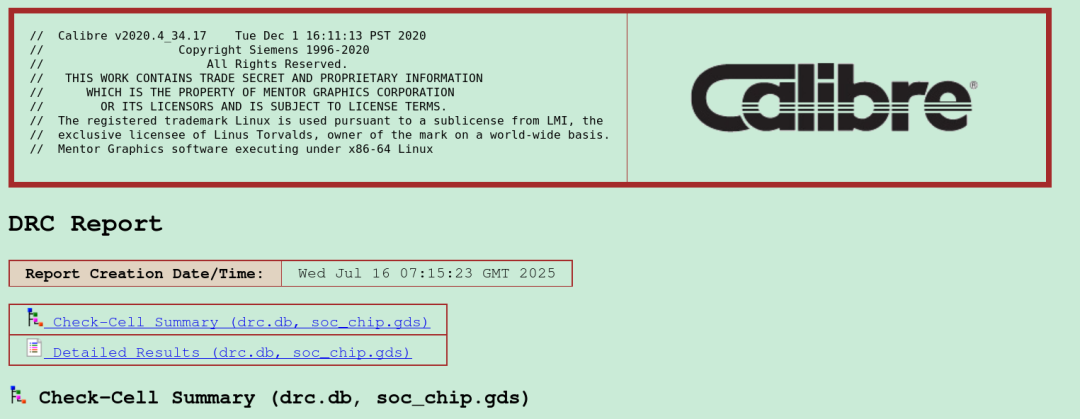

整個HTML分成三個部分：header，check summary和check detail

• Header：帶入了Calibre 的logo和版本/版權說明，這個用戶后期也可以通過自定義模板進行更改

• Check summary：這個就是傳統意義上的每一種類型的統計和問題描述，類似于傳統的從DRC REPORT SUMMARY做grep

• Check detail：這個是HTML里邊獨有的，Calibre會自動高亮并聚焦每一個錯誤類型，并且生成截屏，同時伴隨有相應的坐標描述。

DRC HTML report的命令行生成方式

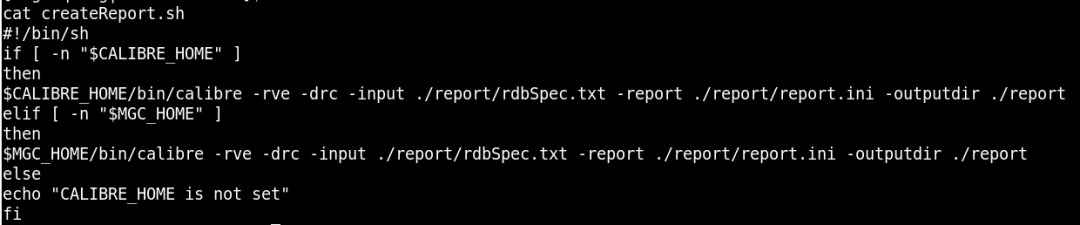

Calibre為了用戶方便，會把這個HTML的客制化釋放給用戶，所以，這里提供了一個再次生成HTML的shell script：createReport.sh

用戶可以通過更改里邊內容，完成再次生成報告的需求，這也是init run的最大目的：獲取命令/HTML/CSS的模板，推進DRC HTML report的客制化。

這個腳本比較容易理解

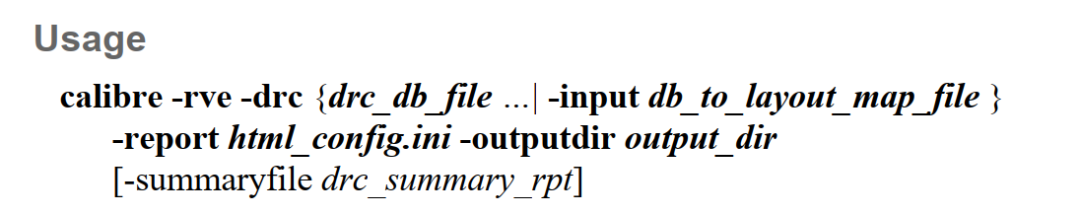

完成命令的使用如下：

使用calibre主命令進行HTML生成，這里有兩個配置文件，

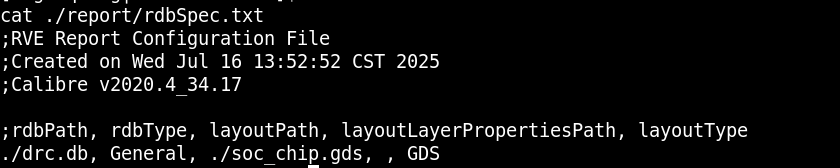

• DRC相關配置定義（rdbSpec.txt）：用于描述GDS、RDB等數據路徑信息

文件格式是簡單，行首; 的是comment，數據的定義按照下列column進行定義，使用,進行分割：

DRC的RDB文件，RDB類型（默認General），layout文件，layer-property文件，layout文件類型

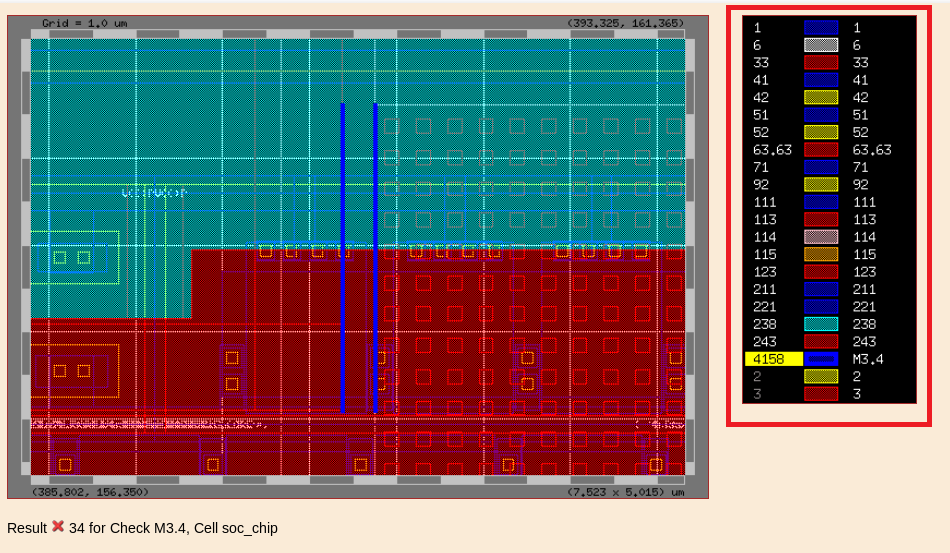

這里缺失了layout-property文件定義，所以在HTMl里邊所有的DRC截圖里邊，layer都是沒有名稱定義的

此處先不展開，這個后面會有一個完美的解決方案。

• DRC HTML生成的細節控制：report.ini

這個文件是一個json-like的描述文件

[section]  Key1=value1 Key2=value2

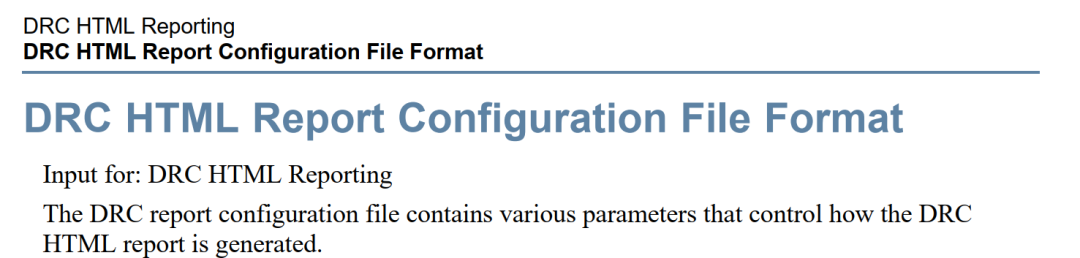

這里的配置比較多，如果不是特別在意默認格式，建議不用進行調整，具體的配置需要參見下列Calibre用戶手的下列部分

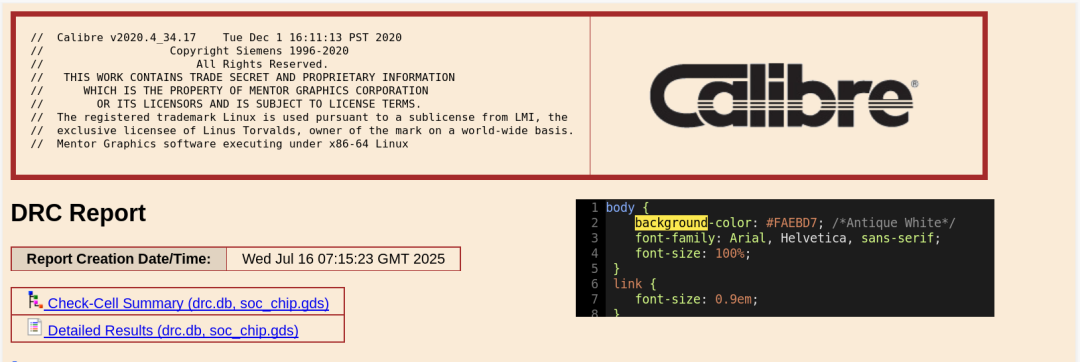

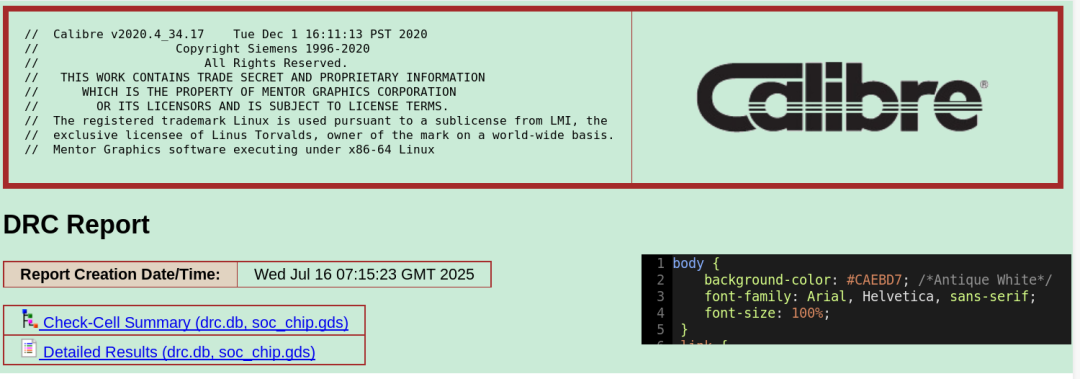

基于CSS的特性，上述生成的report/index.htm是受report/default.css文件來控制渲染效果的（具體CSS語法，請自行bing），用戶可以通過更改這個CSS文件，完成一些基本的渲染效果更改，譬如：背景色（background-color）

默認背景

客制化背景

客制化字體（font-family）：

Layer property文件對HTML report的支持

在常規的DESIGNrev的使用中，用戶總是希望layer的可讀性更好，這樣就會需要layerproperty的支持。

這個文件通常是FAB會隨著PDK一并發布出來，在有些情況可能不會直接獲取，用戶也可以基于PDK里的Virtuoso環境生成出來，這樣會方便當前平臺的用戶進行數據交互使用。

同樣的，在HTML的DRC report里邊，由于有很多DRC check detail的截圖，那么用戶也是希望版層的可讀性好，所以這里就需要用戶在生成DRC report的時候，帶入這個layerproperty文件，方便可讀性。

CTO（Check Text Override File ）文件的生成和使用

在日常的DRC debug中，用戶總是先高亮一個DRC violaiton，然后再去打開和這個DRC violation相關的層，查看具體的問題。Calibre也意識到了這個需求，所以CTO文件就此誕生了。

這個文件就是基于DRC RSF的檢查方法，對每一個DRC 類別都標記出其對應的layer。這個CTO文件可以用下面的命令生成：

用戶在這里需要提供DRC RDB和DRC RSF文件，最后一個layermap文件是可選的。

PS：這里的DRC RDB只是為了滿足calibre -rve的啟動，并不會影響CTO的結果

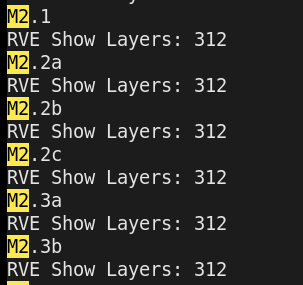

這樣，就可以得到一個類似下面示例的CTO 文件：

有了CTO文件后，用戶就可以在Calibre RVE里邊查看DRC的時候，進行使用。這樣在高亮某一個DRC 類型的時候，對應的layer就會被自動選中。

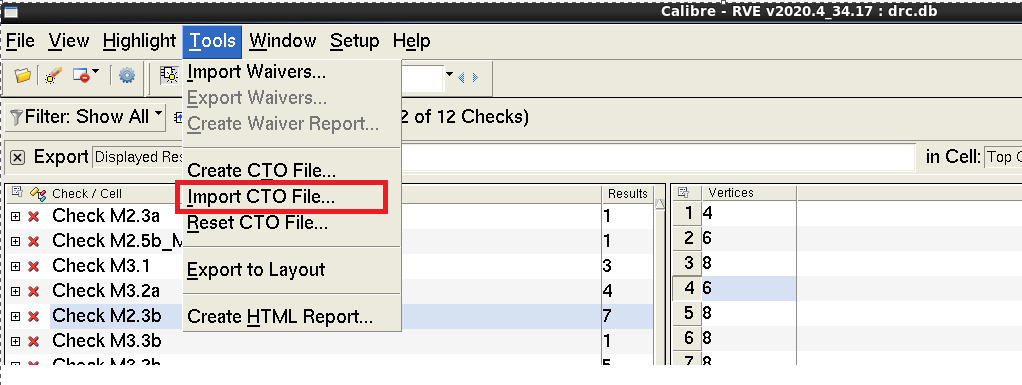

在查看DRC violation之前，用戶通過下列方法先行加載CTO文件：Tools -> Import CTO File …

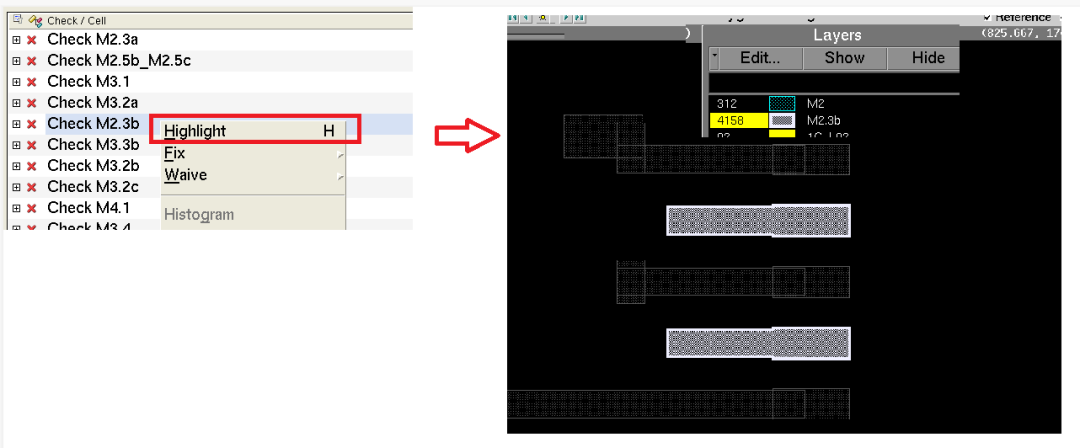

這個時候如果對DRC進行高亮，譬如：M2.3b，此時DESIGNrev就會自動把和這個M2 violation對于的layer：M2，和violation layer都打開了，非常方便用戶對和violation 相關的layer進行細節查看。

****

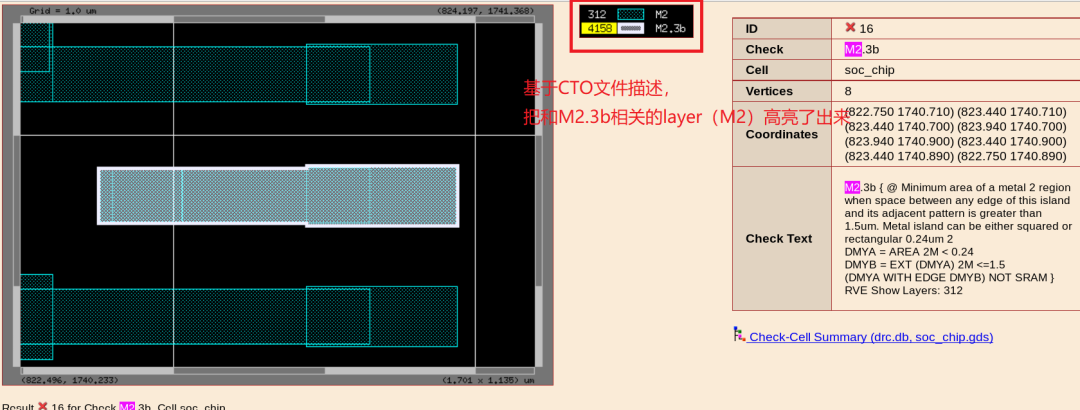

同理，在DRC HTML report的進行DRC detail截圖的時候，如果用戶把對應的CTO帶入，在生成DRC截圖的時候，RVE都會M2.3b violation的對應的layer（312）層高亮起來。加之上述layer property的支持，DRC check detail 就有了如下的變化：

1：layer 312有了直觀的layer name: M2 2：DRC M2.3b的截圖，只把M2和DRC 違例的layer 高亮了出來

這樣的DRC HTML report的就具備了相當?shù)目勺x性，可以直接拿來做展示了。

PS：對于某一個工藝，建議用戶可以根據DRC RSF去生產對應工藝的CTO文件，這個在DRC debug和DRC HTML report的時候會比較方便，尤其是在先進工藝的情形下。

【敲黑板劃重點】

DRC HTML report可以非常方便的對DRC 進行富文本形式的總結，方便用戶進行細節的規整以及生成可視化報告，加之layerproperty和CTO的支持，無論是作報告還是debug都可以給LV工程師提供不一樣的體驗方式。
