國產黑馬！納祥科技114dB高精度8通道ADC NX9068，一鍵替代CS5368，自帶TDM接口模式
時間：2025-11-19 08:58:04
關鍵字：
ADC
音頻芯片
國產替代
納祥科技
手機看文章
掃描二維碼
隨時隨地手機看文章
[導讀]納祥科技NX9068是一款完整的8路差分I2S輸入A/D轉換，它自帶TDM接口模式，能夠以每通道高達216 kHz的采樣率，將所有8個通道的輸入轉換為24位串行數據，具備114 dB動態范圍、-105dB THD+N，可PIN TO PIN CS5368，功能覆蓋AKM5888、PCM1861
納祥科技NX9068是一款完整的8通道模擬-數字轉換器，自帶TDM接口模式，專為數字音頻系統設計。它支持采樣、模數轉換和抗混疊濾波，能夠以每通道高達216 kHz的采樣率，將所有8個通道的輸入轉換為24位串行數據，具備114 dB動態范圍、-105dB THD+N。
（一）NX9068芯片概述
納祥科技NX9068采用5階多比特Δ-Σ調制器，后接低延遲數字濾波和抽取處理，無需外部抗混疊濾波器。其差分輸入架構提供了出色的噪聲抑制能力。
專用電平轉換器（用于串口和控制端口）確保NX9068與其他設備在寬邏輯電平范圍內無縫接口。此外，片上振蕩器驅動器提供了靈活的時鐘解決方案，簡化了設計。
NX9068是業界首款支持高速TDM接口的音頻A/D轉換器，可在單一數據流中實現8通道音頻數據的串行輸出，采樣率高達216 kHz。這進一步降低了布局復雜性，并緩解了數字信號處理器的輸入/輸出限制。
NX9068提供48引腳LQFP封裝，適用于商業級（ -40°C至85°C）和汽車級。同時提供NX9068客戶演示板，用于設備評估和實施建議。
在性能上，NX9068可PIN TO PIN CS5368，功能覆蓋AKM5888、PCM1861 。

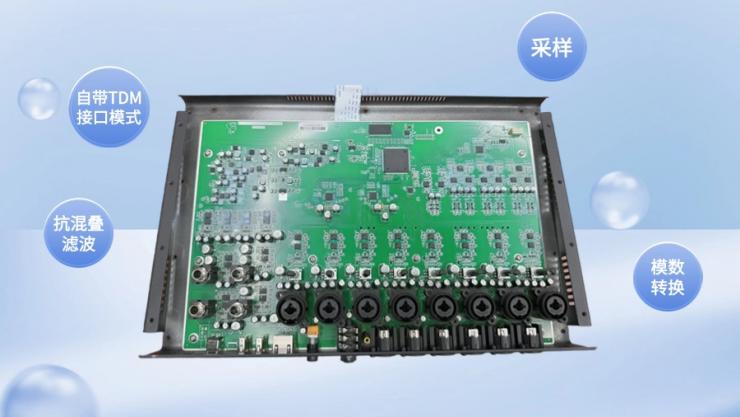

▲NX9068半成品圖
（二）NX9068主要特性
NX9068主要具備以下特性：
● 高級多比特Δ-Σ架構
● 24位轉換
● 114 dB動態范圍
● -105 dB總諧波失真加噪聲（ THD+N）
● 支持高達216 kHz的音頻采樣率
● 可選音頻接口格式
– 左對齊、 I2S、 TDM
– 8通道TDM接口格式
● 低延遲數字濾波器
● 功耗低于680 mW
● 片上振蕩器驅動器
● 可作為系統時鐘的主設備或從設備運行
● 從模式下自動檢測速度
● 差分模擬架構
● 控制和串行端口獨立1.8V至5V邏輯電源
● 用于直流偏移校準的高通濾波器
● 溢出檢測
此外，NX9068還具備其他控制端口功能：
①支持I2C或SPI?；控制接口
②單通道高通濾波器禁用
③單通道溢出檢測
④單通道靜音控制
⑤每對通道獨立掉電控制

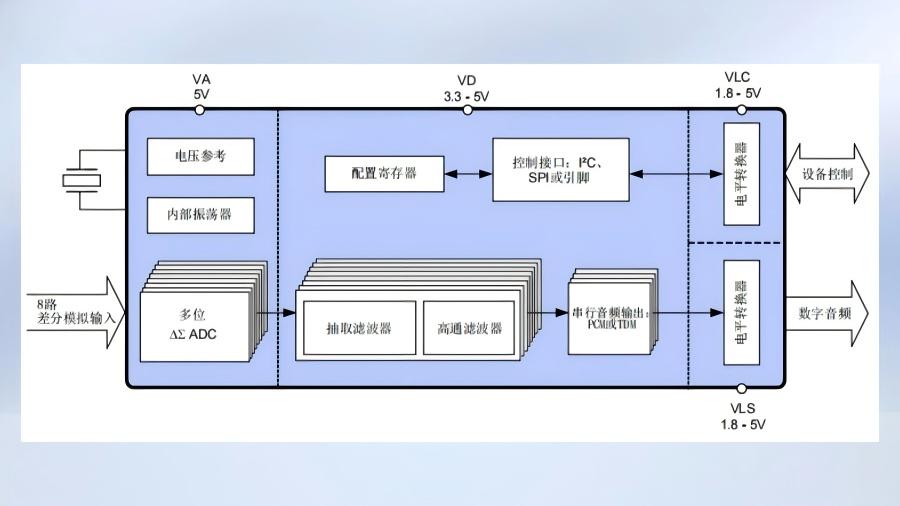

▲NX9068功能框圖
（三）NX9068芯片亮點
作為一款高指標114dB 8 通道音頻 A/D 轉換器，NX9068自帶TDM接口模式，兼具高精度、高集成度與低功耗等優勢。
①低噪聲寬動態
NX9068采用先進的多位Δ-Σ架構設計，可提供高達114 dB動態范圍、-105dB THD+N，具備高信號純度、低噪聲和寬動態響應能力，有效抑制非線性失真和背景噪聲干擾，確保音頻信號的純凈度。
②多通道同步采樣
NX9068可在單一數據流中實現8通道音頻數據的串行輸出，采樣率高達216 kHz，可減少外圍電路復雜度，覆蓋超聲波頻段，滿足高保真音頻錄制或工業高頻信號采集需求。

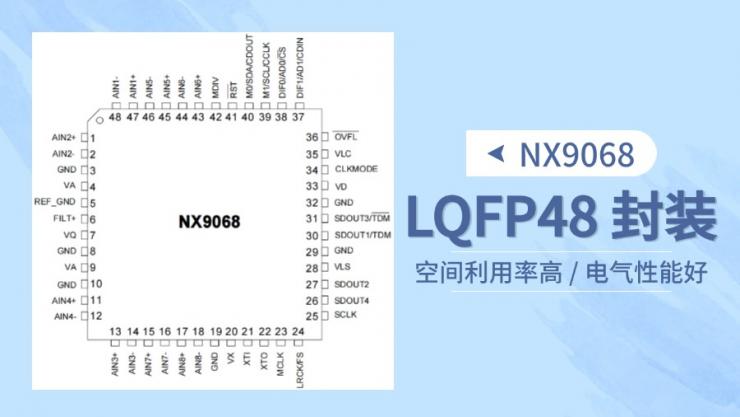

▲NX9068管腳配置
（四）NX9068應用領域
NX9068非常適合高端和專業音頻系統，如多通道會議系統，多通道效果處理器、汽車音響系統、HIFI功放與HIFI家庭影院等設備應用中，滿足數字高端電子消費者對高指標高解晰度，高動態范圍的聽覺的享受，電子發燒友HIFI級別的要求。
