大家好，這是我們井字游戲項目背后的故事。

大約六個月前，我們開始考慮我們想要在培訓的第二年創建什么樣的項目。起初，我們有用機器人做點什么的想法，但一段時間后，我們意識到這并沒有真正讓我們興奮。所以我們討論了其他可能性，最終想到了創造一款電子象棋游戲。

然而，在我們考慮制作完整的電子棋盤之前，我們需要一個較小的原型來測試我們的概念。這就引出了一個重要的問題：哪款桌面游戲使用了一個簡單的3×3網格?答案很明顯——一字棋。這是一個完美的起點：小的，可管理的，但仍然具有足夠的挑戰性，教會我們?cè)诟蟮捻?xiàng)目中所需要的一切。

從那時起，我們的任務就明確了。我(Leander)創建了所有的STL文件，并確保硬件組件能夠正確地協同工作。Simon專注于編程方面，因?yàn)樗诰幋a方面更有經驗，而且更擅長編程。通過結合這兩種技能，我們能夠開發出功能齊全且協調良好的原型。

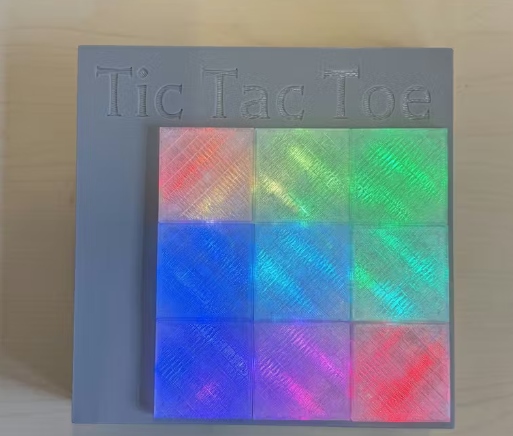

這就是我們?nèi)绾瓮瓿蛇@個井字游戲項目的。從一個簡單的測試設置變成了一個有趣和有教育意義的經歷，把我們帶到了今天。

裝配指導

這些都是需要3D打印的部件。你可以用任何你喜歡的顏色打印這些，除了字段必須是半透明的。

1 ×頂蓋：

這是游戲的封面;它覆蓋了大部分的中間部分，但有一個洞的鈕扣。

1 x中間部分：

這個部分有用于場地的孔，這是你連接所有電子設備，led，按鈕，電池和ESP32的地方。

1x底板

這是底部的盤子，所以不會掉出來。

9xField

這些是你按壓的領域。由于LED必須是可見的，所以建議您使用透明燈絲。

步驟1：加熱刀片

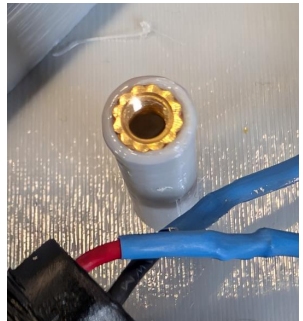

中間部分有2根柱子，設計用于2 M3加熱插入件。(在第4頁右邊的圖片中用綠色標出)。將加熱后的插入物插入孔中，然后使用熱烙鐵施加壓力，直到完全就位，等待直到它變冷。

步驟2:LED組裝

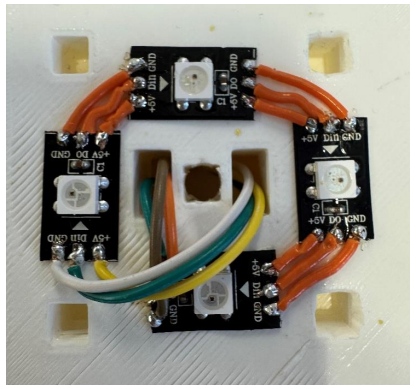

這是第一排和第三排的LED組件。

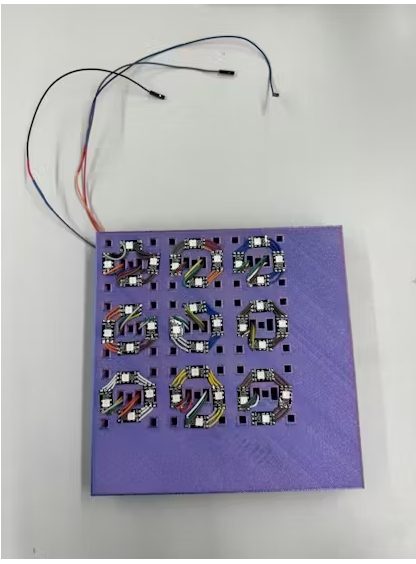

下面的圖片是一個原型。

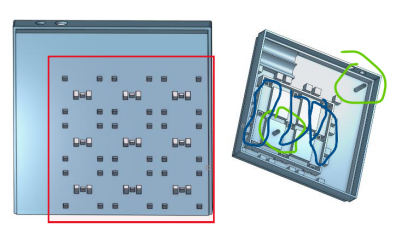

你需要制作9個LED背光，放在中間部分，如下圖所示。

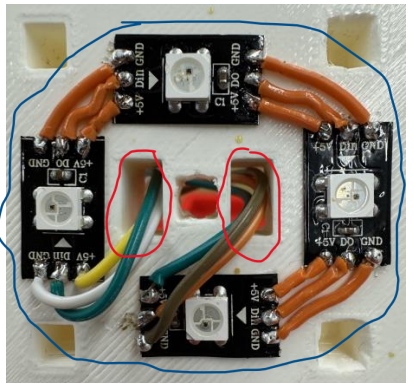

按照參考圖片(我們用藍色標記led)。焊接5V到5V， GND到GND， DOUT到DIN使用跳線切割到正確的長度。之后，剝線結束，并將其焊接到LED。

請將電纜穿過紅色孔位。從DIN側穿過左孔，從DOUT側穿過右孔。確保沒有l(wèi)ed被覆蓋，所有周?chē)亩幢３智逦?

對于第二行，情況有點不同：DOUT線應該在左邊，這樣你就可以將DOUT連接到下一個LED的DIN，而DIN線在右邊，如圖所示。

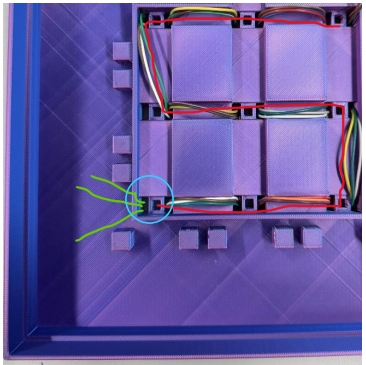

現在我們將進入第三步-將led連接在一起。按照下圖所示的布局進行操作。

紅線表示如何連接LED -每個DOUT線應連接到下一個LED的DIN。第一個孔位于左下方，用藍色圓圈標記，表示第一個LED的位置。三條綠線代表DIN， GND， VCC連接-這些是您需要連接到第一個LED的數據輸入線。

接下來，將USB-C端口放入左邊的孔中，將按鈕放入右邊的孔中。

之后，組裝電池。將兩個電池平行焊接到電池PCB上的標記點上-紅色表示+，藍色表示-。

然后將USB-C端口焊接到橙色(+)和綠色(-)標記的焊盤上。最后，將兩根導線焊成兩個+和-;這兩條線稍后將連接到ESP32。

步驟3:ESP32中的布線

我們沒有直接將導線焊接到ESP32上，而是將一些條帶焊接到PCB上，這樣如果我們想將ESP32用于其他用途，我們就可以將其移除。

連接電源首先，將電源板上的電源線連接到ESP上的相應連接，將+ two連接到3.3V引腳，將-TOU連接到GND引腳。

連接LED和按鈕

首先，將LED 5V引腳連接到相應的ESP32引腳，并將GND引腳連接到ESP32 GND引腳。

ESP32的數據引腳

基于ESP32的電路板上的所有數據引腳可能具有不同的用途和內部連接，這意味著并非所有數據引腳都能夠用作I/O，用于LED數據引腳或按鈕等操作。因此，對于下一部分，您需要修改代碼，但不用擔心，這一切都保持得非常簡單。

首先，找出你有什么ESP32板，并為它找到合適的引腳。在這里，您可以檢查哪些引腳可以用于I/O。確保它們沒有其他功能，如RxD， TxD, Rst， Boot或任何其他特定選項，這取決于板的類型。

Neopixel led需要1個引腳，按鈕需要6個引腳。

LED引腳

在代碼的第21行，您將發現。

#定義LEDPIN

在這里，您將用您為L(zhǎng)ED數據引腳選擇的任何引腳編號替換4。然后，將連接到LED上DIN的電線焊接到所選引腳上。

步驟4：編碼

在將代碼上傳到ESP32之前，請下載以下庫。

Adafruit新像素，esp32。

然后您可以復制粘貼代碼，調整代碼中的一些設置，就像在步驟3中解釋的那樣，然后玩得開心。

步驟5：3d打印組裝

在你把所有的東西連接在一起之后，我們就可以開始組裝3d打印的部件了。

首先，將頂部覆蓋到中間部分，使厚邊框?qū)R。一旦它們被正確定位，用熱熔膠把它們粘在一起。

接下來，連接底板。確保USB-C端口和按鈕的孔與中間部分的孔對齊。使用m3 × 6mm螺釘。

然后，把字段放在它們的位置上，它們?cè)诘?頁上被標記為紅色。

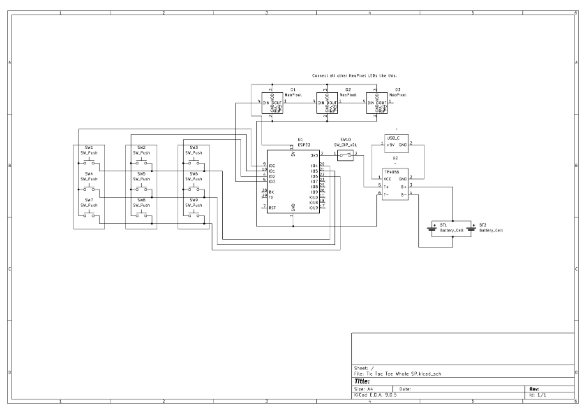

原理圖
