該項目旨在創建一個開放的，制造商友好的機器人平臺，提供實時的，完全在設備上的手部檢測和跟蹤，所有這些都完全由邊緣計算驅動。它在設備內置的神經處理單元上運行Edge Impulse優化的YOLO-Pro對象檢測模型，以極低的功耗提供超過60 FPS的低延遲推理。ROS 2作為實時編排主干，清晰地分離感知、控制和驅動節點，這使得系統在手勢識別、遠程操作或協作機器人等應用程序中具有高度可擴展性。

硬件

我們使用的是帶有高通Dragonwing QCM6490 SoC的Rubik Pi 3。Dragonwing QCM6490采用八核高通Kryo CPU，高通Adreno 643 GPU和高通Hexagon 770 DSP，其中包含能夠提供12 TOPS的AI加速器。

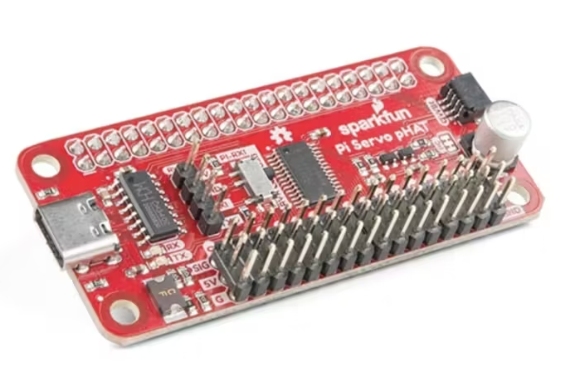

為了驅動，機器人使用由SparkFun servo pHAT驅動的伺服電機，通過I2C連接為多個伺服器提供方便的控制。

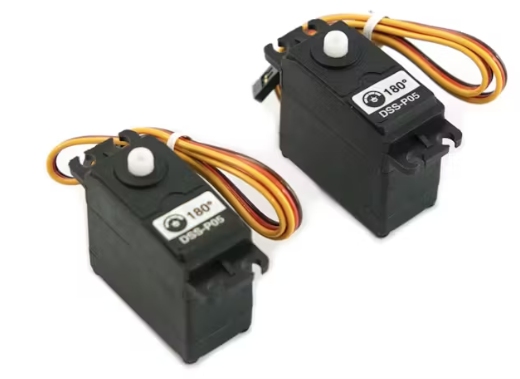

對于平移和傾斜運動，機器人使用兩個DFRobot DSS-P05標準伺服電機：一個專用于平移，另一個專用于傾斜。

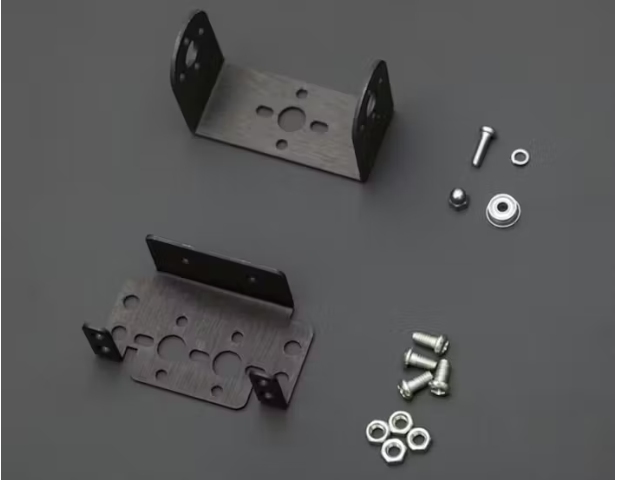

泛傾斜機構是建立使用DFRobot泛傾斜支架容易和堅固的組裝。

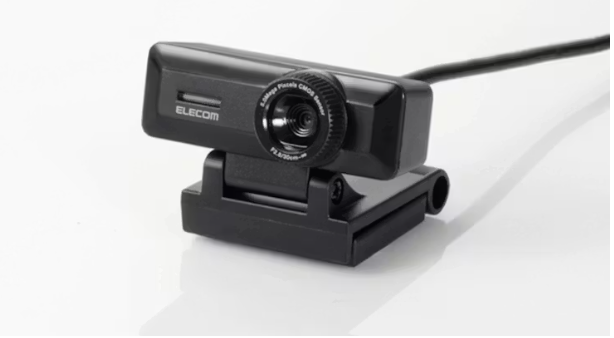

我們將使用Elecom 500萬像素的網絡攝像頭。

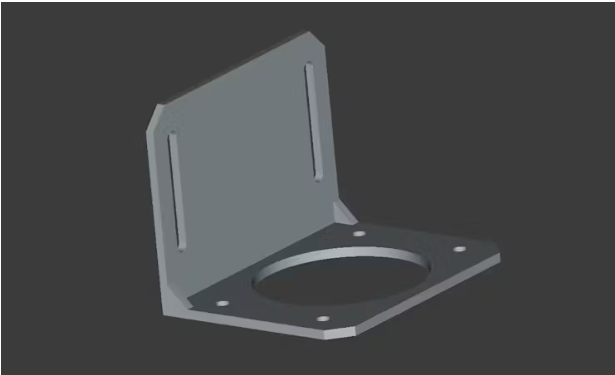

我們3d打印了一個安裝支架，將機器人牢固地固定在底板上，確保機器人運動穩定安全。

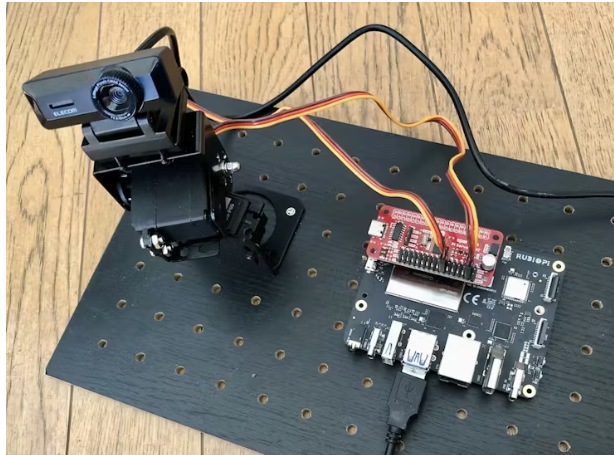

完全組裝的系統如下所示。

設置《魯比克Pi 3》

完成后，通過WiFi對設備的SSH訪問應該完全啟用并可操作。

ROS 2爵士樂安裝

按照下面的說明安裝必要的軟件包。

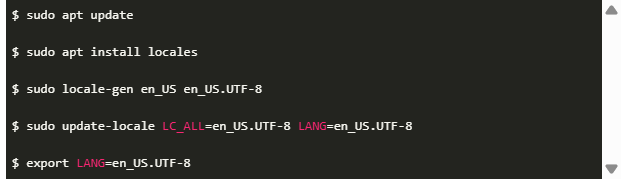

設置語言環境

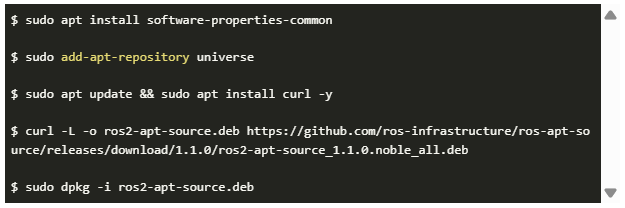

設置ROS 2 Apt存儲庫

安裝開發工具

安裝ROS 2基礎包

由于我們將在無頭模式下使用Rubik Pi 3，因此運行以下命令來安裝裸機ROS 2基本包，而不使用任何GUI工具。

URDF

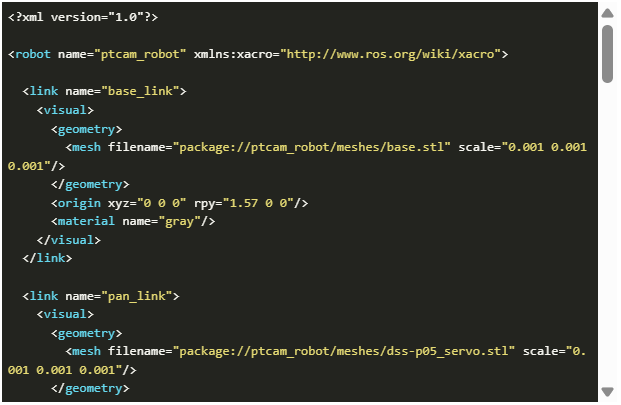

一個精確的統一機器人描述格式(URDF)對于保證相機、平移和傾斜幀之間精確可靠的坐標轉換至關重要。

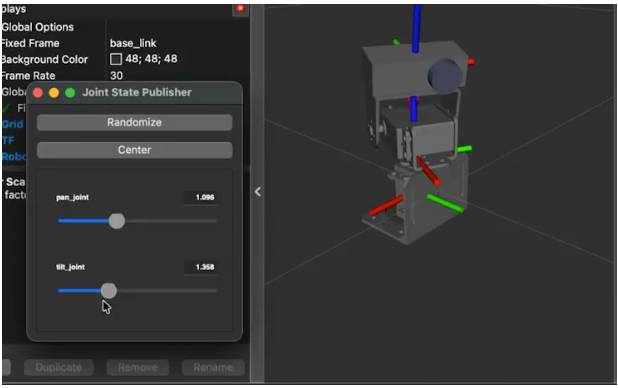

機器人模型可以在RViz2中使用Joint State Publisher gui進行可視化和手動驗證。啟動腳本可以在代碼一節中引用的GitHub存儲庫中獲得。

數據采集

我們需要在Edge Impulse工作室注冊一個賬戶然后創建一個新項目。

運行以下命令并按照屏幕上的說明將設備連接到Edge Impulse Studio進行數據收集。

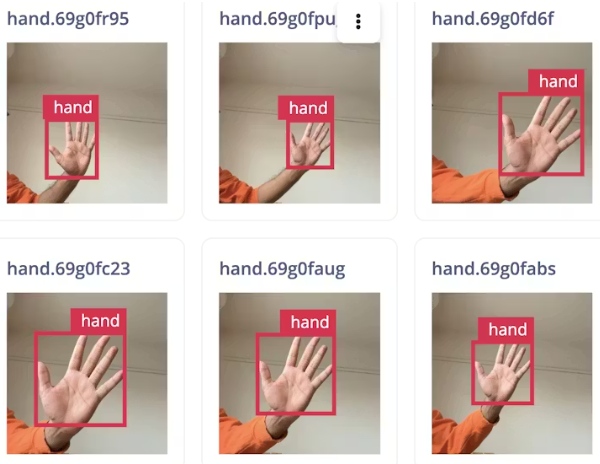

我們捕獲了357張不同距離和照明設置的圖像，并使用Edge Impulse Studio的數據采集頁面中的標簽隊列標簽來標記它們。

脈沖設計

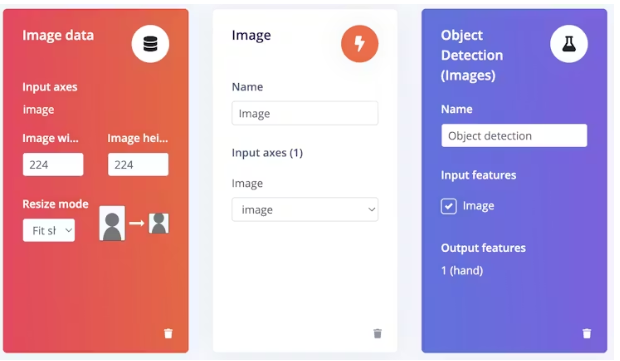

對于模型開發，我們需要創建一個脈沖，一個集成圖像處理和機器學習模型的定制管道。導航到“脈沖設計>創建脈沖”頁面，選擇“添加處理塊”，并選擇“圖像”對圖像數據進行預處理和歸一化。在同一頁面中選擇“添加學習塊”，選擇“目標檢測(圖像)”。我們使用224x224的圖像大小。然后，單擊Save Impulse按鈕。

特征提取

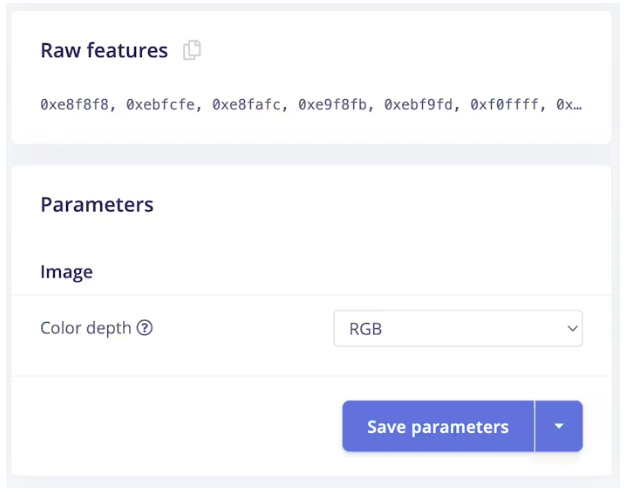

接下來，進入脈沖>圖像頁面，設置顏色深度參數為RGB。

點擊Save parameters按鈕，重定向到另一個頁面，我們應該點擊Generate Feature按鈕。

模型訓練

要訓練模型，請導航到Impulse > ObjectDetection頁面。我們選擇的對象檢測設置如下所示。

我們在高級訓練設置中選擇了基本的空間和色彩空間增強。

我們選擇了最新的YOLO-Pro型號，它非常適合檢測由于與相機距離不同而產生的不同大小的手，并且能夠在高通人工智能加速器上高效運行。點擊Save & train按鈕開始訓練。

訓練結束后，訓練效果如下圖所示。量化(int8)模型對訓練數據的精度得分為94.4%。

模型試驗

要評估模型在測試數據集上的性能，導航到模型測試頁面并單擊“分類所有”按鈕。該模型在未見過的數據集上顯示出更高的性能，準確率達到97.1%。

生活分類

我們可以在Impulse > Live分類頁面中測試模型推理。

模型部署

由于模型將使用Qualcomm AI Accelerator在Rubik Pi 3上運行推理，因此我們在部署頁面上選擇了Linux (AARCH64 with Qualcomm QNN)選項。

為模型優化選擇Quantized (int8)選項，因為高通AI加速器與float32模型不兼容。

點擊Build按鈕編譯并下載EIM(邊緣脈沖模型)二進制文件。

應用程序開發

應用程序構建為分布式ROS 2節點，遵循關注點分離原則。它從相機捕獲圖像，處理它們，通過PID控制檢測和跟蹤手。結果通過HTTP流傳輸以進行實時監控。這種模塊化的設計保證了任務的清晰劃分，提高了效率和可維護性。每個節點處理一個特定的功能，從圖像捕獲到平移傾斜驅動，同時無縫集成以實現應用程序的目標。

Edge Impulse Linux SDK for Python

我們利用Edge Impulse Linux SDK進行設備上模型推斷，可以通過運行下面列出的命令來安裝。

高通AI運行時

Qualcomm AI運行時及其所需的依賴關系可以通過運行下面的命令來安裝。

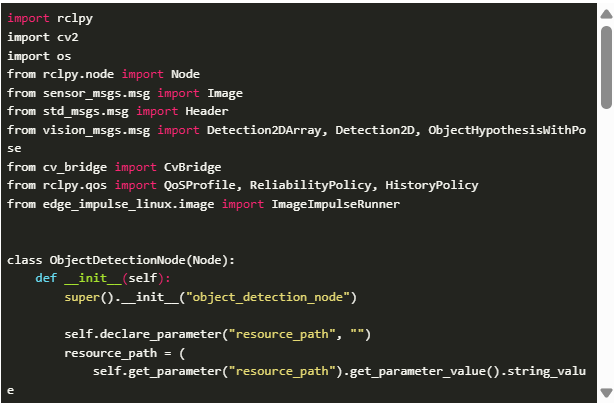

下面是object_detection節點的代碼。

下面是hand_tracker節點的代碼。

我們采用ros2_control框架提供實時控制，并與機器人的硬件無縫接口。

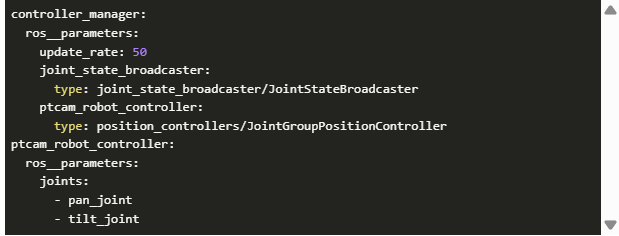

這是控制器管理器配置文件。

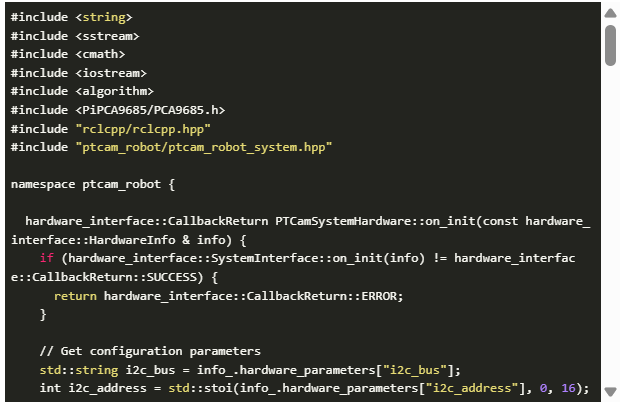

下面是硬件接口代碼。硬件接口是用c++編寫的，以確保低延遲性能和最高效率。

啟動應用程序

執行以下命令設置ROS 2工作空間環境。

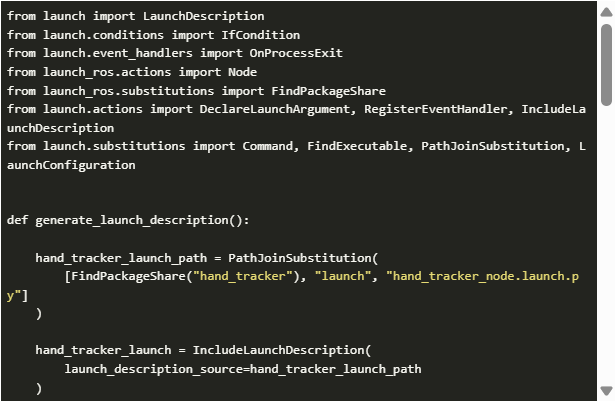

下面是啟動文件腳本。

執行以下命令啟動應用程序。

結論

該項目成功地證明，復雜的實時手部跟蹤可以在低成本的開源硬件上實現，而不依賴于云服務或高功率gpu，為機器人領域的無障礙邊緣人工智能設定了新的基準。通過將優化后的YOLO-Pro模型、ROS 2模塊化和高效的傾斜伺服相結合，該平臺為資源受限環境下響應式人機交互提供了堅實的基礎。

本文編譯自hackster.io
