2025年11月，英國濱海克拉克頓：高性能舌簧繼電器全球領導者Pickering Electronics擴展了超高密度舌簧繼電器125系列。該系列提供業界最小的2 Form A 雙刀單擲(DPST)舌簧繼電器，此次新增1 Form A、1 Form B、1 Form C及1 Form A同軸型號，進一步豐富了切換配置選項。擴展后的系列產品可在20W功率下，切換高達1A的電流，并提供3V、5V或12V線圈選項，并可在緊湊的5mm x 5mm間距內實現堆疊安裝。得益于采用了先進的儀表級開關，125系列繼電器在混合信號環境中表現出色，具備高絕緣電阻與低接觸電阻特性。

Pickering Electronics舌簧繼電器產品經理Robert King表示：“125系列采用超高密度封裝設計，使工程師能夠在不犧牲性能的前提下最大化PCB空間利用率，特別適用于需要超高密度應用場景，比如ATE(自動測試設備)開關矩陣或多路復用器。作為全球最小的雙刀舌簧繼電器，擴展后的125系列產品現已新增1 Form A、1 Form B、1 Form C及1 Form A同軸型號，可在空間受限的PCB上實現業界領先的通道密度與更高的布線靈活性。”

目前提供三種開關類型，其中前兩種均采用濺射釕觸點，具備長壽命與高可靠性。第一種開關適用于通用應用場景，額定參數為15 W、1 A(3 V及5 V線圈)或20 W、1 A(12 V線圈)。該開關在釕觸點下方設有銅層，可有效提升散熱性能，增強對浪涌電流的承受能力，因而更適用于高功率應用場合。第二種開關專為低電流和/或低電壓信號切換設計，額定參數為10 W、0.5 A，推薦用于低電平信號或冷切換應用。第三種為銠觸點切換開關，額定參數為2 W、0.1 A。

1 Form A同軸型號設計為50歐姆特性阻抗，適用于超過1 GHz的高頻射頻信號切換。Robert King補充指出：“舌簧繼電器是射頻信號切換與高速數字信號切換的理想解決方案，因其相比電磁繼電器(EMR)具備更小體積和更快響應速度，相較于固態繼電器(SSR)具有更低的插入損耗和更優的直流負載能力，同時在熱切換性能方面優于微機電系統(MEMS)開關?！?

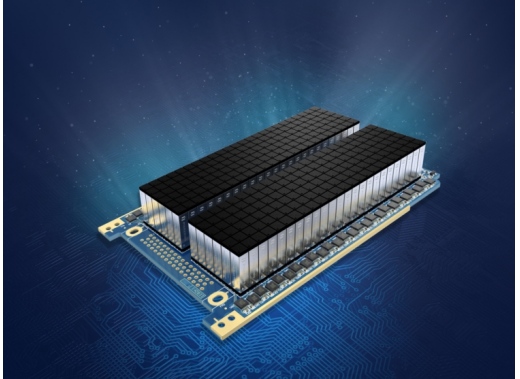

Mu-metal以其高滲透率和低磁滯提供有效的磁屏蔽，從而解決了由于磁相互作用引起的問題。通常通過在兩側放置另外兩個繼電器并測量所需操作電壓的百分比增加來衡量。相比之下，未經屏蔽的設備放置在另一個設備旁邊通常會表現出約40%的相互作用系數。因此，如果沒有磁屏蔽，即使繼電器尺寸很小，也不適合做密集排布的應用。而125系列繼電器之間的相互作用系數通常僅約1%，表現出優異的抗干擾能力。Robert King指出：“全面的Mu-metal磁屏蔽結構支持繼電器并排安裝，磁場干擾的風險，從而在每個PXI BRIC子卡上可以容納多至288個125系列繼電器，實現超高密度切換功能，顯著節省系統空間與整體成本。”

盡管體積小，但仍然可以選配內部二極管。當繼電器線圈失去能量供應時，內部二極管可以防止感應反沖引起的電壓峰值。該二極管提供了一個安全耗散電流的路徑，保護敏感元件免受損壞，并減少電氣噪音。根據應用需求，還可提供多種定制化選項，包括特殊引腳排列、非標準線圈電壓與電阻規格、特定動作及釋放時間、脈沖耐受能力，以及針對客戶特定負載條件的專項壽命驗證測試等。

Pickering在舌簧繼電器領域的創新聲譽源于數十年的卓越制造。所有繼電器均采用儀器級舌簧開關，實現穩定、長壽命運行(可達數十億次循環)。獨特的無骨架線圈結構與軟封裝SoftCenter?技術進一步增強了產品的可靠性和堅固性。此外，Pickering提供的Mu-metal磁屏蔽(可選外部或內部配置)實現了繼電器可以實現極高的PCB排列密度，同時將磁相互作用降至最低，從而有效節省成本和空間。

憑借嚴格的制造工藝和質量控制體系，Pickering繼電器以其可靠性而聞名，所有產品均經過100%的操作參數測試，包括動態接觸波形分析及全面的數據審查，以確保性能的一致性。
