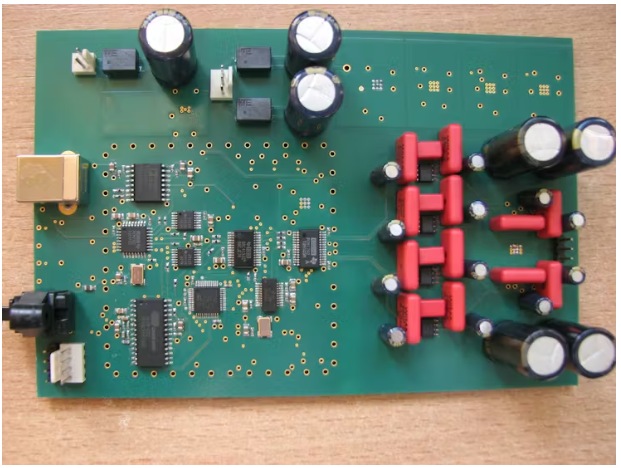

本項目記錄了一個具有USB和光學(TOSLINK)輸入的高質量聲卡的設計和構造。USB接口工作在設備模式，接收來自計算機的音頻，而光輸入則攜帶SPDIF信號。

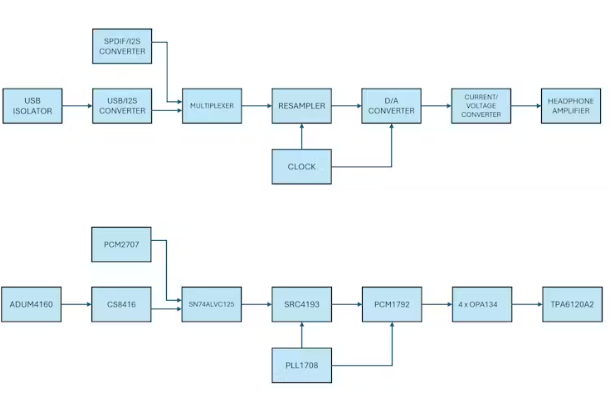

USB隔離器(ADUM4160)提供電流隔離，以防止來自計算機的噪音。輸入的數字音頻流通過USB-to-I2S (PCM2707)和SPDIF-to-I2S (CS8416)轉換器轉換為PCM。多路復用器選擇音頻源，異步采樣率轉換器(SRC4193)在將數據發送到PCM1792 DAC之前處理重采樣和位深度轉換。

DAC輸出電流信號，該電流信號被轉換成電壓并提供給TPA6120耳機放大器。精確的時鐘系統(FOX924B + PLL1708)確保低抖動操作。

設計說明:

?USB和TOSLINK輸入的多功能性

?通過USB隔離器進行接地隔離

?由于轉換器缺乏三態輸出，需要多路復用器

?SRC4193處理重采樣和時鐘同步

?TPA6120提供大電流耳機驅動

在一些高端音頻設備中，數字和模擬部分通常使用單獨的變壓器。由于變壓器是相對昂貴的部件，因此值得評估雙變壓器設計是否合理。

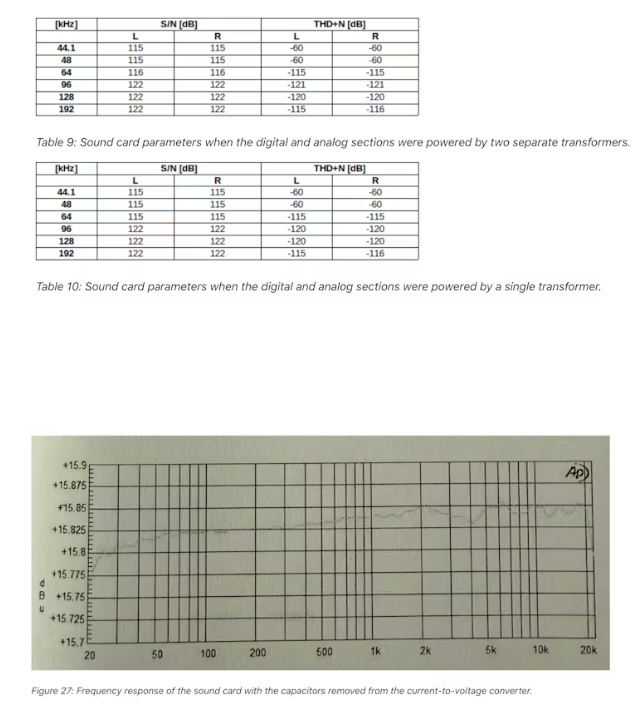

表9和表10給出了不同重采樣器工作模式下的S/N和THD+N測量值。表9顯示了使用兩個變壓器為卡供電的數據，而表10顯示了使用單個變壓器供電的數據。

使用雙變壓器時，64?kHz重采樣頻率下的信噪比僅提高了1?dB， 96?kHz重采樣頻率下的THD+N降低了1?dB。這些結果表明，使用兩個變壓器對聲卡性能的影響可以忽略不計，幾乎聽不見。
