自從我擁有了我的工業機器人，我就想嘗試用它進行3d打印，這就是我們在這里所做的。在這個項目中，我把我的工業機器人，ABB IRB6400，變成了一個3D打印機。

機械設計

對于這個測試項目，我使用的是Creality Sprite Pro直接驅動擠出機。為了將擠出機安裝到機器人上，我設計了一個支架和線軸支架，它們是用常規PLA塑料3d打印出來的。在這種情況下，用于容納擠出機的3d打印部件沒有問題，因為擠出機不會遇到任何過度的力(在正常情況下)，并且應該只支持其自身重量和1KG PLA線軸的重量。該部件打印有5層外層(0.4mm噴嘴)和20%的填充。

電子產品

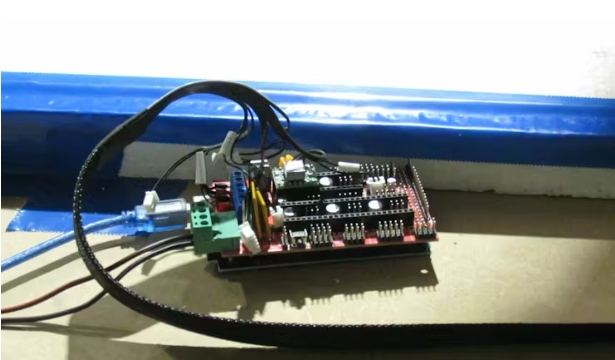

為了控制擠出機，我使用RAMPS 1.4板，結合arduino Mega。RAMPS板有點過時，但應該足以控制擠出機。它只需要控制加熱器的溫度，一些風扇和控制直接驅動擠出機的步進電機，目前它做得很好。沒什么好幻想的。

軟件

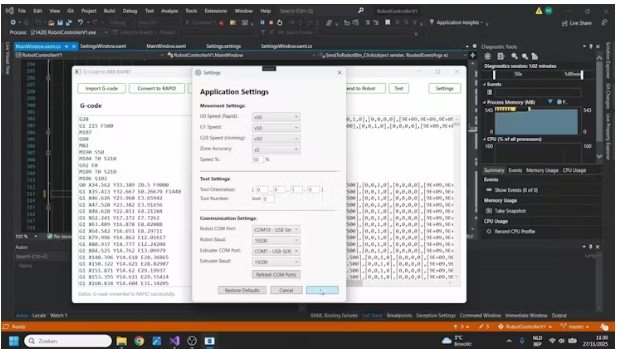

由于機器人的內存太小(它最初使用軟盤驅動器，機器人已經26歲了)，我不得不創建一個程序，將坐標逐行發送到機器人的控制器和RAMPS板。由于機器人的控制器使用的是ABB RAPID語言而不是G-code，所以我們還需要將G-code轉換為正確的格式。這也是由我的小程序完成的。g代碼本身是由普通的3d打印機切片機生成的，如Repetier Host， Prusa切片機，Orca切片機或類似的。

這個程序類似于我用我的機器人制作的cnc機器，但主要的區別是，我們現在還必須控制擠出機，并使其與機器人的運動同步，這是項目中最難的部分。

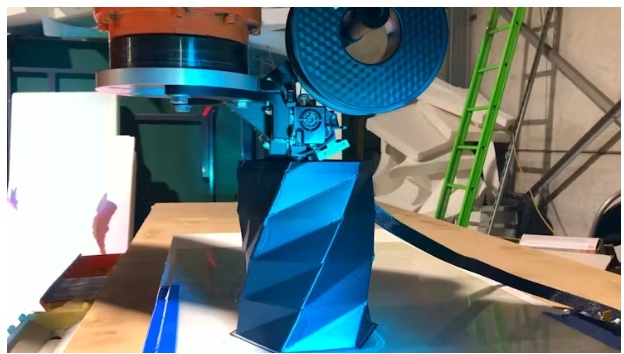

使用cnc銑削程序，我可以在開始時一次發送5條線，并將這些線緩沖在機器人控制器(ABB S4C)的輸入緩沖區中。我試著用這個程序做同樣的事情，但這導致了與擠出機的同步問題。所以我必須將線條一條一條地發送給機器人和擠出機，而沒有在輸入緩沖區中緩沖線條。這導致了一些走走停停的運動，當打印更詳細的模型(如piet雕塑)有很多點彼此接近。這主要是因為機器人的運動規劃器需要下一個點，以便在兩個點之間插入運動。然而，對于像花瓶模型這樣簡單的模型來說，這并不是一個大問題。

即使所有的線條都被逐行發送到機器人和擠出機，我們?nèi)匀恍枰獙崿F(xiàn)計時器來同步運動。在機器人和擠出機的加速度設置也必須是一個精確的匹配，以便他們保持一定程度的同步。

三維掃描

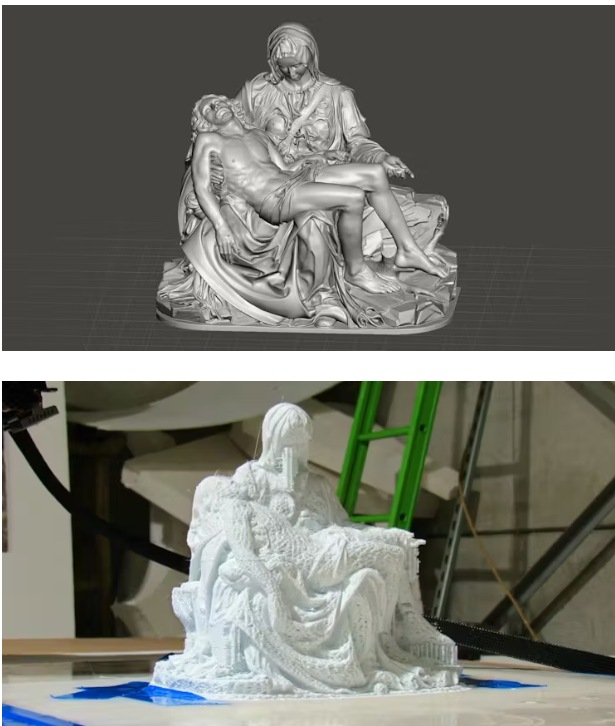

為了測試機器人的極限，我決定3D掃描我祖父制作的雕塑，并嘗試用機器人3d打印這個模型。為了掃描雕塑，我使用了theRevoPoint Metro Y 3d掃描儀。這個模型非常詳細，正是我們測試所需要的。這個模型是按原始尺寸的20%打印出來的。由于模型中的細節和大量彼此非常接近的點，我們可以清楚地看到機器人的停和走的運動。這也導致了粗糙的表面光潔度?？偟膩碚f，對于一個26歲的機器人來說還不錯，但仍有一些改進的空間。

未來的改進

我們現在在機器人的打印質量上遇到的問題主要是由于在機器人的輸入緩沖區中缺少緩沖的線條。我希望發送所有的信息首先從計算機到機器人，讓機器人控制擠出機，而不是讓計算機發送線到機器人和擠出機。這樣我們就可以在機器人的輸入緩沖區中緩沖線條，并且在機器人設定速度時仍然保持機器人和擠出機之間的同步。

最終的想法

盡管這個機器人的年齡比我大，而且我用它來完成它從未設計過的任務，但它仍然取得了一些不錯的成績。目前的打印效果還不能與市面上的3D打印機相提并論，但我認為，通過更多的調整，我們可以得到更好的結果。
