處理DA1453x BLE系列廣告

在這個項目中，我將介紹如何通過按鈕中斷控制DA14531MOD上的廣告。DA14531MOD將啟動Undirected Connectable Advertising，當SW2(在DevKit上)被按下時，它將切換到Non-Connectable Advertising (beacon)。對于這個項目，我使用DA1453x Dev Kit Pro和DA14531MOD子板。我使用了最新的SDK v6.0.24、Keil IDE和empty_peripheral_template項目。該項目可以找到：…\DA145xx_SDK\6.0.24.1464\projects\target_apps\template\empty_peripheral_template

關于SDK6: DA1453x/DA1458x軟件平臺使用了一個小而高效的實時內核。幾乎整個BLE棧和大部分應用程序都使用實時內核提供的服務。內核提供任務、消息、事件和動態內存功能。任務與消息通信，當一個任務試圖將消息發送給另一個任務時，消息將被推送到隊列中。計時器和其他硬件事件也將事件推送到隊列中。無論何時從主循環調用內核調度器，它都會根據消息和事件的優先級從隊列中彈出消息和事件，并調用相關處理程序，以觸發不同任務的執行。執行將繼續，直到隊列為空。

內核的核心是在應用程序的主循環中運行的調度程序。調度器檢查是否設置了事件，并調用相應的處理程序為掛起的事件提供服務。該事件可以是一個BLE事件或定時器事件，也可以是兩個任務之間的消息。

BLE示例應用程序以結構的形式公開了許多回調函數(請參閱各自的user_callback_config.h文件中的user_app_main_loop_callbacks結構定義)。這樣的函數可以在主循環中調用，以便處理系統層面的某些事件。

BLE事件可以通過回調函數在用戶級處理。更多詳細信息請參見：UM-B-119: DA1453x/DA1458x SW平臺參考手冊UM-B-119: DA1453x/DA1458x SW平臺參考手冊

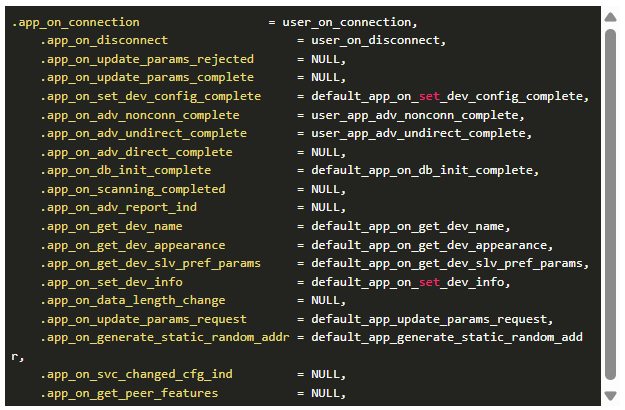

當我們打開項目時，我們將進入user_callback_config.h文件，我們將插入BLE事件的回調函數。

注：有關代碼的詳細信息將在代碼部分共享。

然后，我們將繼續在user_empty_peripheral_template.c文件上實現我們聲明的回調。其思想是DA14531將使用user_app_adv_undirect_start函數啟動無向連接廣告。在設備初始化期間，我們將在按下按鈕時配置一個中斷。我們將使用P0_11作為按鈕，對應于Dev Kit上的SW2。對于這個按鈕中斷，我們將使用喚醒控制器，因為我們也將為我們的項目啟用擴展睡眠模式。當Button中斷發生時，將執行app_button_press_cb回調函數。

在回調函數中，我們將通過app_easy_gap_advertise_stop API停止廣告，并通過app_button_enable函數重新配置按鈕中斷。這將觸發user_app_adv_undirect_complete BLE事件回調函數。在user_app_adv_undirect_complete回調中，我們將調用user_app_adv_nonconn_start函數，該函數將啟動用于信標實現的非連接廣告。

如果用戶再次按下按鈕，則將執行相同的中斷回調。這一次，user_app_adv_nonconn_complete BLE事件回調將在我們停止廣告之后執行。在user_app_adv_nonconn_complete中，我們將調用user_app_adv_undirect_start函數來啟動無向可連接廣告。項目將繼續進行這個循環。

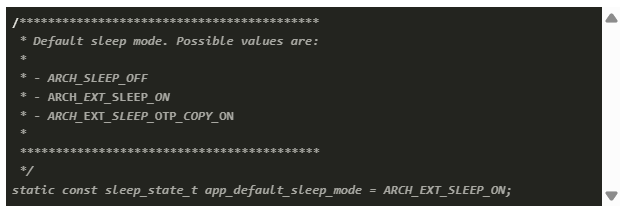

如上所述，我們希望使用延長睡眠模式。我們將進入user_config.h文件，我們將修改app_deafult_sleep_mode，如下所示：

擴展睡眠模式將在廣告/掃描/連接間隔期間關閉BLE核心，并喚醒以處理BLE事件。在擴展睡眠模式下，我們不能有任何外圍模塊活動(例如I2C， UART等)。如果我們想要外設塊，我們將不得不通過可用的api去處理擴展睡眠模式。

關于可用睡眠模式的更多細節可以在這里找到：DA1453x和DA1458x睡眠模式教程- DA1453x和DA1458x教程睡眠模式

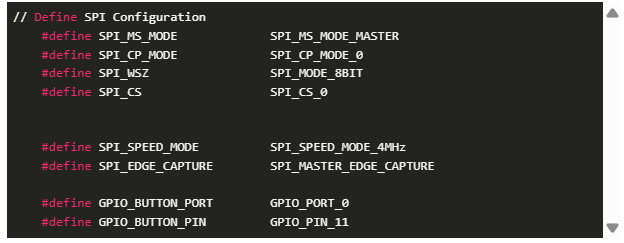

關于如何配置廣告間隔、連接間隔等詳細信息，可以在user_config.h文件中找到。最后，我們將固件存儲在集成在DA14531MOD上的SPI Flash上。為此，我們將初始化SPI接口并使用SPI Flash api來確保SPI Flash斷電，這樣我們就可以保證低功耗。進入user_perid_setup .h文件，添加以下內容：

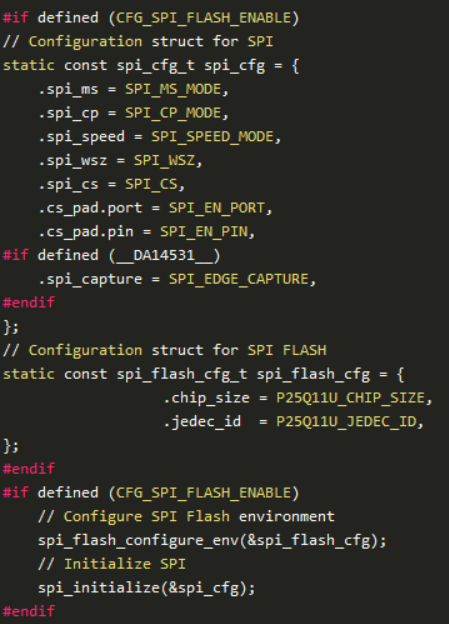

然后在user_perid_setup .c文件中保留并配置SPI gpio，如代碼部分所示。最后，為集成在DA14531MOD上的P25Q11U SPI Flash初始化SPI Flash接口(在perid_init函數內部)。

應該在我們的用戶代碼中調用spi_flash_power_down API。

最后的總結

通過上述步驟，我們了解到：

?非定向可連接廣告

?Non-Connectable廣告

?通過回調處理BLE事件

?按鈕通過喚醒控制器中斷

?配置SPI Flash

?延長睡眠模式

此配置為使用瑞薩DA1453x創建低功耗藍牙物聯網設備奠定了堅實的基礎。

本文編譯自hackster.io
