關鍵特性

?邊緣AI蜂窩應力檢測使用音頻信號

?ESP32-S3 AI攝像頭與PDM麥克風輸入

?使用邊緣脈沖的設備上推理(無云ML)

?信號門控(RMS + ZCR)忽略靜音和無關噪聲

?穩健的決策邏輯使用M-of-N投票和冷卻

?通過MQTT (HiveMQ公共代理)進行全球監控

?低延遲，低帶寬，適合遠程部署

數據準備

BeeGuard系統使用“是否要蜜蜂”數據集進行訓練，該數據集是一個開放的音頻數據集，包含在不同蜂巢條件下收集的真實蜂巢錄音。

該數據集包括：

?長時間的蜂巢錄音

?自然背景噪音和環境變化

?與正常和壓力蜂群活動相對應的聲音模式

為了將原始錄音轉換為適合Edge AI訓練和部署的數據集，開發了兩個自定義Python腳本。

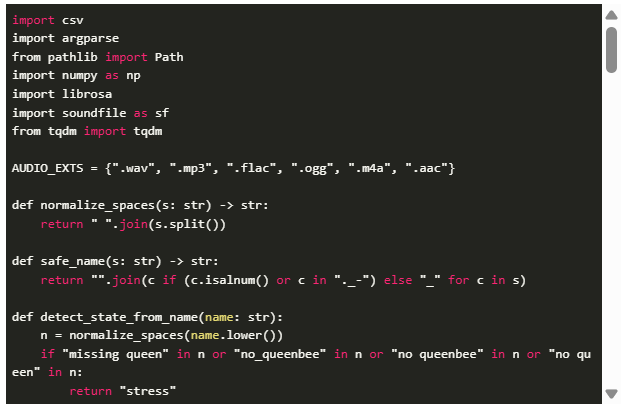

完整數據集準備(prepare_beeguard_dataset.py)

這個腳本負責將原始蜂巢聲音數據集轉換為邊緣脈沖準備的音頻數據集。

腳本執行的主要任務：

?將所有音頻文件標準化到16 kHz單聲道，匹配固件錄制配置

?將長錄音分割為2秒音頻窗口，與ESP32-S3上使用的實時推理窗口保持一致

?自動組織音頻片段到標簽類文件夾：正?；驂毫?

?生成一個干凈的，可復制的目錄結構，可以直接上傳到邊緣脈沖

通過自動分割和標記，該腳本確保訓練數據與設備上的音頻管道緊密匹配，并降低人為標記錯誤的風險。

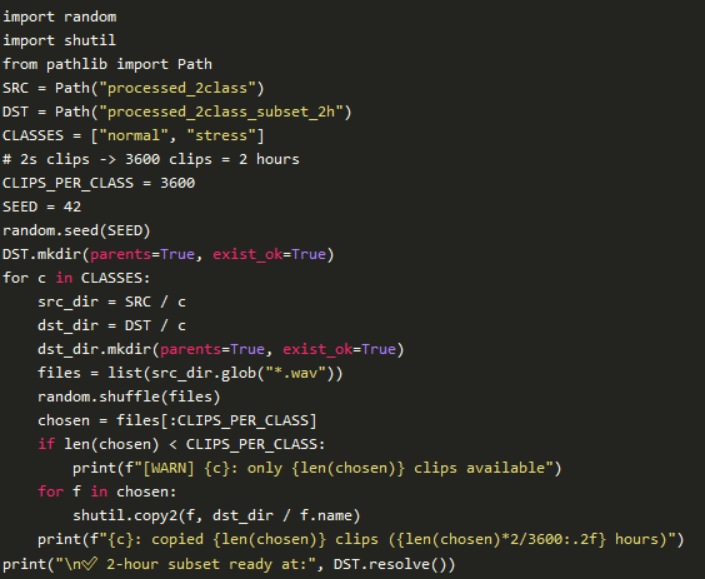

快速迭代子集創建(make_ei_subset_2h.py)

訓練和實驗大型音頻數據集可能很耗時。為了加速開發，使用第二個腳本來生成輕量級訓練子集。這個腳本:

?獲取由prepare_beeguard_dataset.py生成的完全準備好的數據集

?從完整數據集中選擇一個有時間限制的子集(約2小時的音頻)

?保持正常和壓力等級之間的平衡分布

?輸出一個緊湊的數據集，在邊緣脈沖內優化快速迭代

這種方法允許在對完整數據集執行最終訓練之前對預處理參數和模型架構進行快速實驗。

邊緣脈沖：數據預處理

將數據集上傳到Edge Impulse后，使用Mel頻率倒譜系數(MFCC)從原始蜂巢音頻信號中提取有意義的特征。

mfc非常適合這項任務，因?yàn)樗鼈儾东@蜂群聲音的頻譜特征，同時保持嵌入式設備的計算效率。

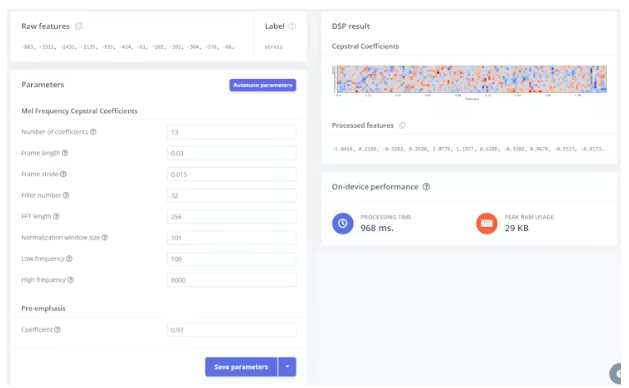

MFCC配置

預處理流水線配置如下：

?系數:13

?幀長/步幅：30毫秒/ 15毫秒

?濾波器組：32

?FFT長度：256

?頻率范圍：100hz - 8khz

?預加重:0.97

選擇這些參數是為了平衡噪聲魯棒性、特征分辨率和設備上性能。

設備內置性能

邊緣脈沖估計表明預處理階段需要：

~968 ms DSP時間

~ 29kb峰值RAM

這證實了整個預處理管道可以在ESP32-S3上高效運行，實現完全的設備上推理，而不依賴于云。

邊緣脈沖：模型訓練

神經網絡分類器使用Edge Impulse進行訓練，并針對ESP32-S3的部署進行了優化。訓練進行了50個周期，學習率為0.005，使用int8量化來減少內存占用并提高嵌入式硬件上的推理效率。模型的輸入由1716個MFCC特征組成，通過兩個帶有dropout的1D卷積和池化層進行處理以減少過擬合，然后是一個包含normal和stress兩類的輸出層。模型架構故意保持緊湊，以平衡分類性能和資源約束。

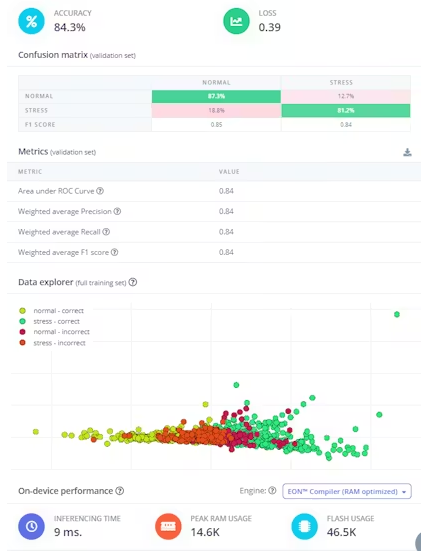

在驗證數據集上，訓練模型的準確率為84.3%，損失為0.39，加權f1分?jǐn)?shù)為0.84。當使用Edge Impulse的EON編譯器編譯時，該模型顯示出強大的設備上性能，推理時間約為9 ms，峰值RAM使用量約為14.6 KB，閃存使用量約為46.5 KB。這些結果證實了該模型適用于ESP32-S3上的實時、設備上的蜂窩應力檢測。

部署

經過訓練和驗證，Edge Impulse模型被部署為c++推理庫，并集成到基于arduino的固件中，運行在ESP32-S3 AI相機上。使用I2S接口在16 kHz從PDM麥克風實時捕獲音頻數據，并在2秒窗口內處理，與數據集準備和模型訓練期間使用的配置相匹配。

在推理之前，每個音頻窗口都經過輕量級的設備上預處理，包括DC偏移去除，增益歸一化和基于RMS和過零率(ZCR)的信號門控。此門控步驟防止了對沉默或無關噪聲的不必要推斷，并提高了整個系統的魯棒性。一旦檢測到有效的蜂群聲音，處理后的音頻被傳遞給邊緣脈沖分類器來估計壓力的概率。

為了進一步減少誤報，固件采用M-of-N投票機制，在確認警報之前需要連續進行多次壓力檢測，并有一段冷卻期以避免警報泛濫。當確認壓力狀況時，設備使用MQTT向公共HiveMQ代理發布遙測和警報，從而實現從任何地方進行遠程監控。所有推理都完全在設備上運行，MQTT僅用于輕量級數據傳輸，使系統適合低功耗和遠程蜂窩部署。

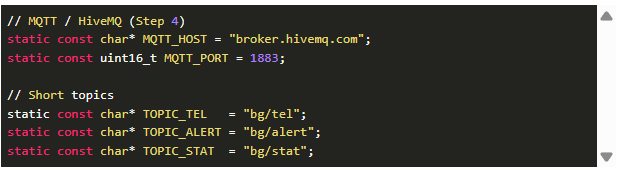

MQTT (HiveMQ)配置+主題

這一部分將設備配置為向HiveMQ公共代理發布遙測和警報，使用簡短的MQTT主題來保持負載輕量級。

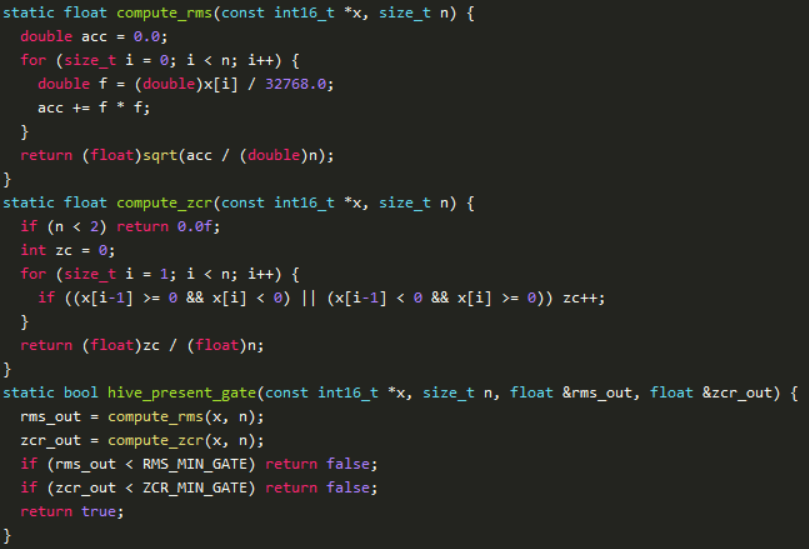

特征提?。篟MS + ZCR(信號門控)

在運行ML模型之前，固件計算兩個簡單的音頻特征- RMS(信號能量)和ZCR(過零率)。這些用于門控推理和避免處理沉默或無關噪聲。

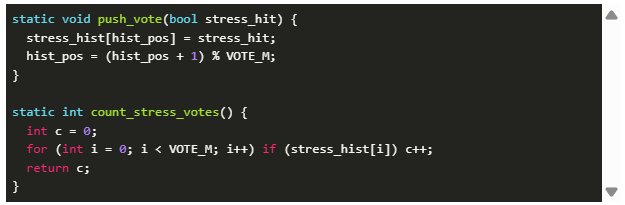

投票機制(M-of-N) +揭牌概念

原始分類器輸出可以在不同窗口之間波動，因此BeeGuard實現了M-of-N投票機制，只有在重復檢測后才能確認壓力。

冷卻以避免警報泛濫

即使在確認壓力后，固件也會強制執行一段冷卻期，所以如果蜂巢保持壓力一段時間，警報不會向代理發送垃圾郵件。

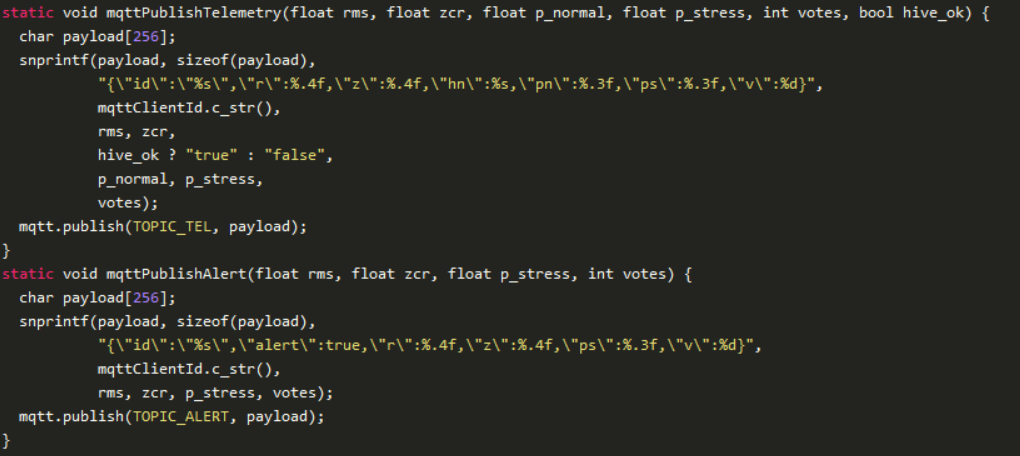

MQTT發布：遙測+警報

固件發布：

?連續遙測(bg/tel)，包括RMS/ZCR +概率+投票

?確認警報(bg/alert)時，壓力檢測和投票+冷卻允許它

結果與驗證

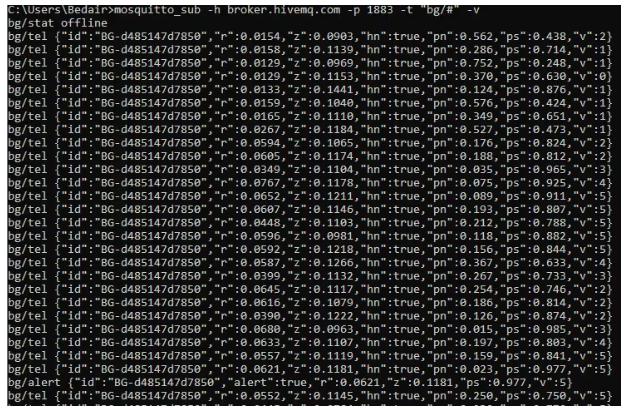

在測試過程中，BeeGuard可靠地檢測到與壓力有關的蜂房聲音，而忽略了寂靜和無關的噪音。RMS/ZCR門控顯著減少了不必要的推斷，壓力警報只有在反復確認后才會觸發。使用MQTT Explorer成功地實時接收了MQTT遙測和警報。

電源和邊緣優勢

所有音頻處理和推理都在ESP32-S3上本地執行，從而消除了對連續云流的需求。MQTT僅用于傳輸緊湊的遙測和警報，使系統適用于低功耗、遠程和潛在的太陽能蜂窩部署。

局限性和經驗教訓

目前的系統依賴于公開的蜂箱音頻數據，并將受益于在真實蜂箱中捕獲的額外錄音。環境因素(如風和雨)也會影響音頻質量，應該在未來的迭代中加以解決。

本文編譯自hackster.io
