提示：您可能對圖片中臺燈上的傳感器感到困惑，但不要擔心，我們不會在以下文本中使用它。這只是我在開發過程中忘記刪除的東西。

0)故事

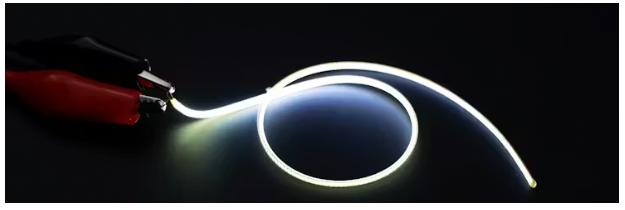

我最近買了一個非常新穎的LED燈條：只有1毫米寬，足夠靈活，可以自由彎曲。它給人的感覺不再像一條“條狀”——它給人的感覺就像一種可以用來發光的材料。

我一直在想：什么項目配得上這么薄且可彎曲的東西?在瀏覽MakerWorld的時候，我有了一個想法：一個臺燈——不是一個“開發板演示”的臺燈，而是一個你可以放在桌子上每天使用的臺燈。

然后現實來了：要像這樣驅動COB條，適當?shù)碾娏飨拗剖遣豢蓞f(xié)商的，否則你就有燒毀它的風險。我還想要先進的功能：遠程控制、自動化、場景。因此，我選擇了Seeed XIAO ESP32-C3，并將其與Seeed的COB LED驅動板配對，這使得電源+布線+驅動感覺即插即用。

但簡單地打開一個條帶是無聊的。我打開了ESPHome，把所有東西都集成到Home Assistant中，并添加了一個Seeed毫米波存在感傳感器，以實現真正的智能行為：

?走上去→燈亮著

?走上去→燈亮著

?坐著不動→保持狀態(沒有尷尬的PIR退出)

?靜置一會兒→順滑褪去

我是這樣做的。

1)你將創造什么

一個產品式臺燈

?用于環境/輪廓光的柔性1mm COB條(可調光，平滑褪色)

?(可選)用于主照明的COB面板/條(更亮，更“真實”的燈)

?毫米波存在可靠的開/關，沒有“靜止丟失”

?ESPHome +家庭助手，用于遠程控制，自動化和場景

2)零部件清單

?XIAO ESP32-C3 (or other XIAO ESP32 variants)

?Seeed Studio COB LED Driver Board for XIAO

?1mm柔性COB LED帶(3V版本，根據您的規格)

?(可選)主燈COB面板/條

?XIAO 60GHz毫米波人體跌倒檢測傳感器- mr60fda2

?5V電源適配器(根據負載推薦1A+)

?電線，擴散器/通道(強烈推薦)，安裝材料

3)在開始之前做好筆記

?從低亮度開始+第一次開機時的短時間測試。

?電流限制和熱量是真實的- cob可以運行熱，即使它看起來很好。

?靈活≠堅不可摧——使用溫和的轉彎半徑，避免反復急轉彎。

4)步驟1-塑造光線

?這是一個靈活的1mm COB條發光的地方：

?把它繞在一個邊緣上，形成一個光環

?把它放在手臂上，這樣光線就會被吸引

?形成柔和的發光曲線，營造最小的辦公桌氛圍

我的方法是利用重力讓LED條自然懸掛，非常方便，哈哈

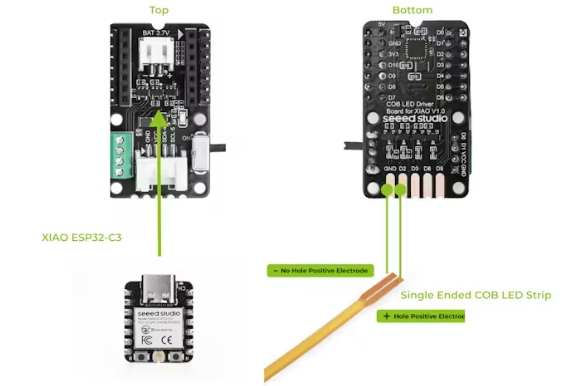

5)步驟2 -布線

核心理念:

?COB驅動板安全驅動照明

?XIAO ESP32-C3運行ESPHome

推薦順序:

?電源優先(穩定5V)

?將條帶連接到PWM通道(用于調光/淡出)

?大功率通道上的可選面板(作為主燈)

?mmWave last(這個設備可以獨立供電;它本質上是一個獨立的單元)

另外，別忘了準備一塊3.7V的鋰電池。

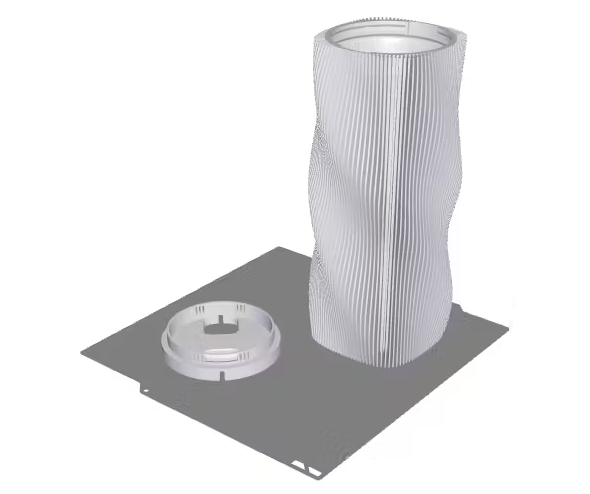

6)步驟3 -機械

特別感謝鑫宇對3D打印工作做出的寶貴貢獻。

原設計具有顯著的創造性和實用價值。

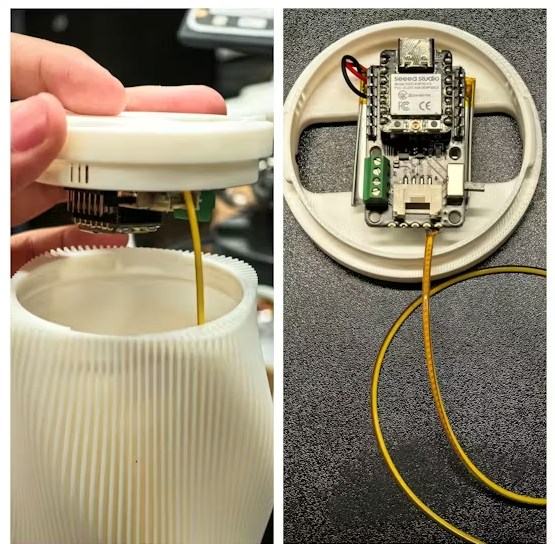

最后，你只需要把驅動板的背面用雙面泡沫膠帶粘在蓋子上。

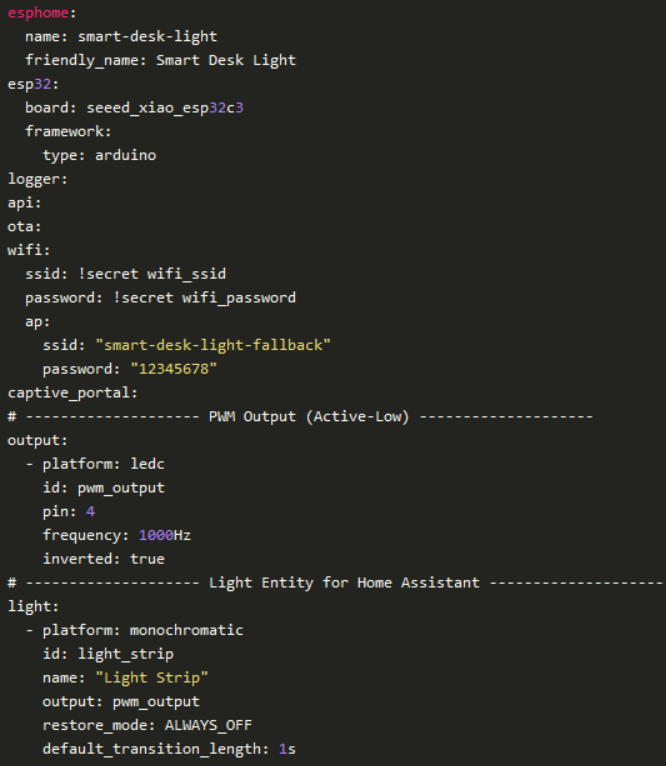

7)步驟4 - ESPHome固件

這一步只寫ESPHome為XIAO ESP32-C3(光控制);MR60FDA2(毫米波)不需要你寫YAML。在通過HA的即插即用過程連接它之后，您可以簡單地在HA自動化中鏈接它。

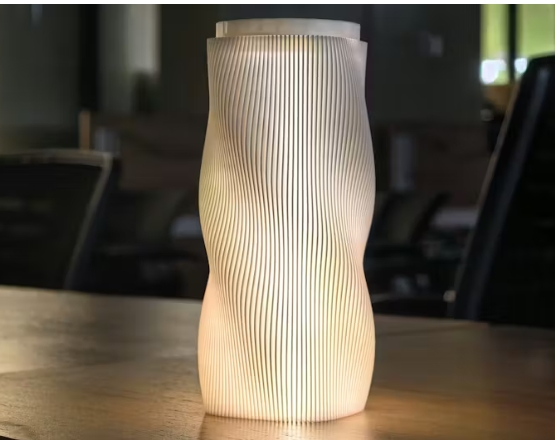

現在，大家可以初步了解一下桌面臺燈的效果了。

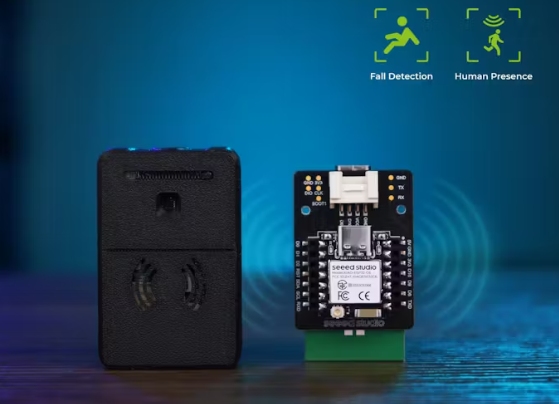

8)步驟5—將MR60FDA2加入HA

MR60FDA2配備預閃ESPHome和即插即用HA集成;一旦進入同一網絡，它就會顯示為已發現的設備，并且可以直接配置。

MR60FDA2跌倒檢測傳感器與家庭助理| Seeed Studio Wiki

9)步驟6 - HA自動化

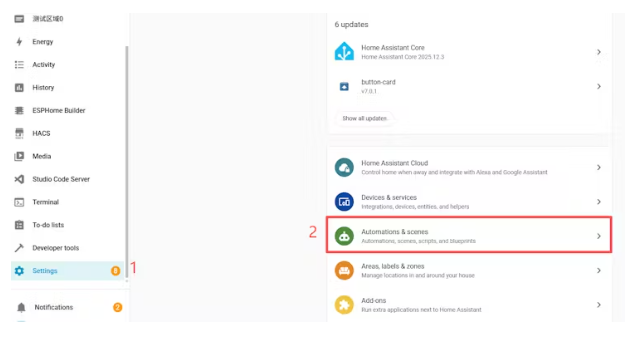

首先，單擊HA主界面中的Settings，然后找到Automation Configuration特性。

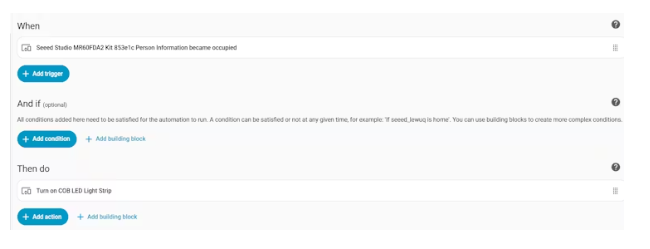

其次，設置第一個自動化，即當檢測到有人時打開COB LED臺燈。

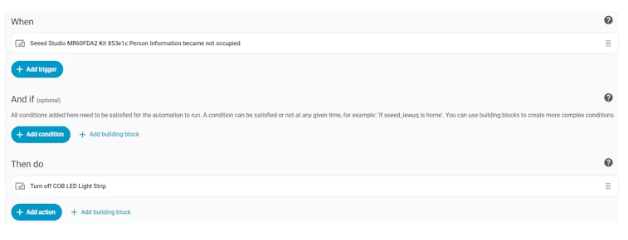

最后，設置邏輯，當沒有檢測到任何人時關閉COB臺燈。

10)結果

11)總結

最棒的不是“我又做了一盞燈”這是一個靈活的1mm COB帶最終降落在一個項目，匹配它的獨特性：你不妥協的設計帶-帶適應你的設計。

憑借COB LED驅動板+ XIAO + ESPHome + HA +毫米波的存在，它成為一個真正可用的桌面照明系統。

本文編譯自hackster.io
