婚禮后的時間——電子紙鐘是我給朋友做的結婚禮物。這款時鐘不顯示當前時間，而是顯示自婚禮以來已經過去了多少時間，以小時和天為單位。

這個項目的目標是創造一些有意義的、最小的、持久的東西。通過使用電子紙顯示器，時鐘在任何時候都是可見的，同時消耗很少的能量，使它成為桌子或架子上的完美選擇。

這款時鐘連接Wi-Fi，從互聯網同步時間，并每小時自動更新一次。

時鐘是如何工作的

當設備第一次開機時，它會創建自己的Wi-Fi熱點。用戶使用手機或筆記本電腦連接到該熱點，并在web瀏覽器中打開配置頁面。SSID = WeddingClock_Setup

Pass = 12345678

從這個頁面，用戶選擇他們的家庭Wi-Fi網絡并輸入密碼。連接成功后，設備通過NTP服務器同步當前時間。

婚禮日期和時間存儲在固件中。在同步時間后，時鐘計算自婚禮以來已經過去了多少小時和天數，并將結果顯示在電子紙屏幕上。

如果設備無法連接到保存的Wi-Fi網絡，它會自動重新打開設置模式，這樣用戶就可以輕松地重新配置它。

硬件使用

本項目使用的主要部件：

?Seeed Studio XIAO ESP32-C3

?2.9英寸單色電子紙顯示器

我還為XIAO ESP32C3使用了我的定制適配器PCB

之所以選擇XIAO ESP32-C3，是因?yàn)槠潴w積小，內置Wi-Fi，功耗低，非常適合始終在線的顯示項目。

外殼和3D打印

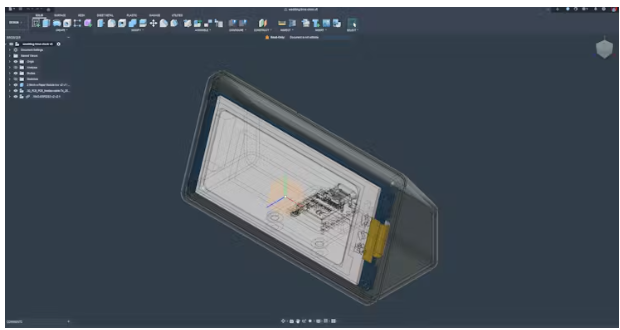

我使用Fusion 360來設計這個項目的外殼。然后導出STL文件進行3D打印。

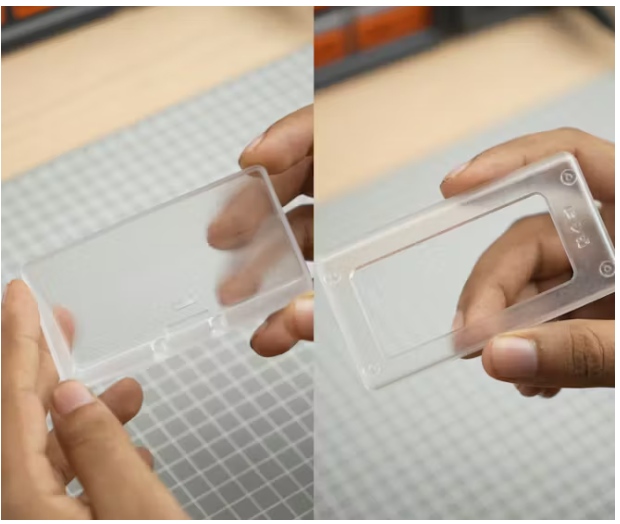

自婚禮以來的外殼-電子紙時鐘是使用JLC3DP的3D打印服務3D打印的。

設計簡單而簡約，以配合電子紙顯示器的干凈外觀。JLC3DP提供多種材料和飾面，使外殼感覺堅固，看起來專業。

Assembaly

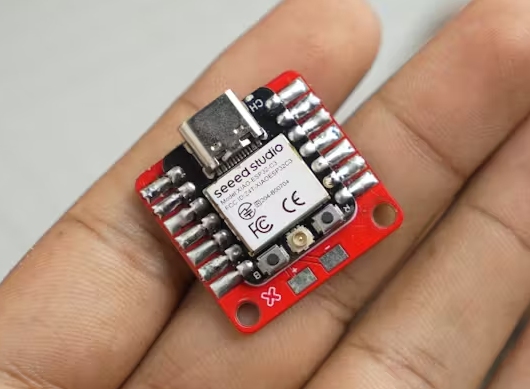

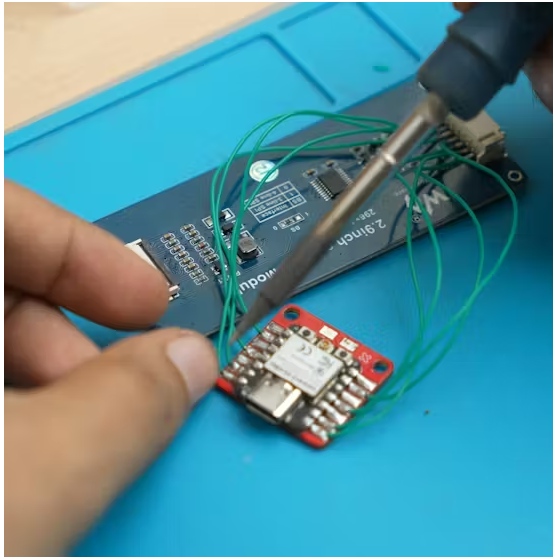

1. 將XIAO焊到PCB適配器上

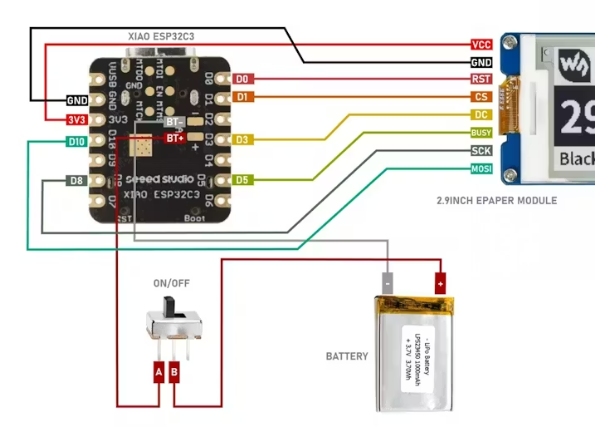

2. 按照所提供的接線圖將XIAO連接到E-Paper模塊。您還可以在這張圖中看到電池連接。如果您想用電池為這個項目供電，您可以按照本布線指南添加電池。或者，如果您只需要通過USB為項目供電，您也可以繼續使用該選項。

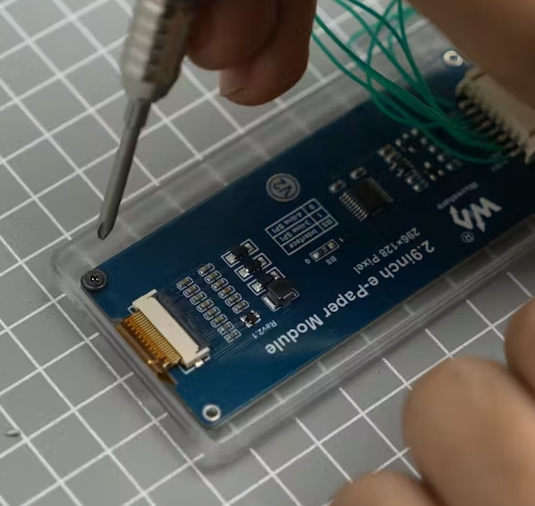

3. 用M2 5mm螺釘將墨水模塊安裝到顯示框中。

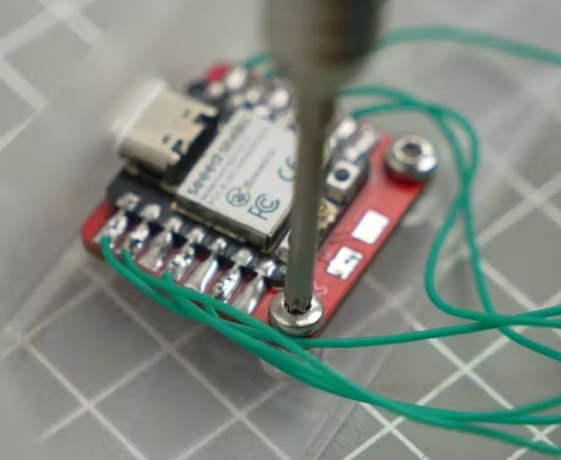

4. 使用M3螺釘固定XIAO PCB。

5. 安裝天線

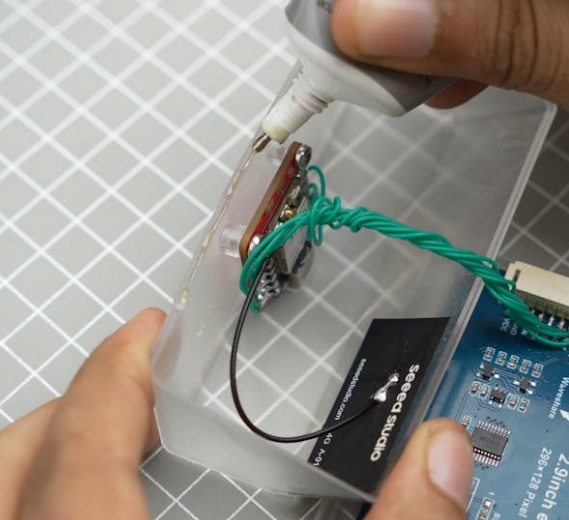

6. 加一些膠水，然后把它封上

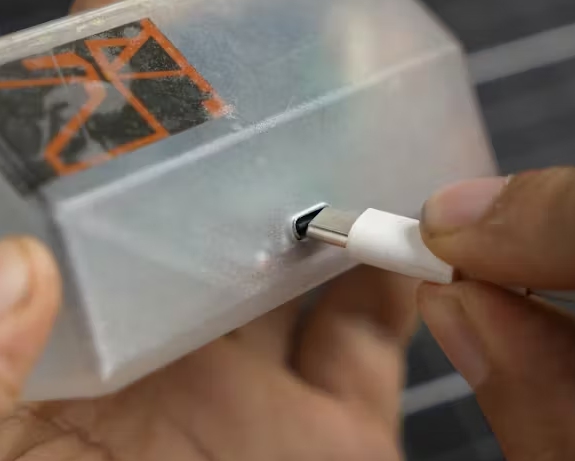

7. 連接到PC進行編程和供電。

代碼

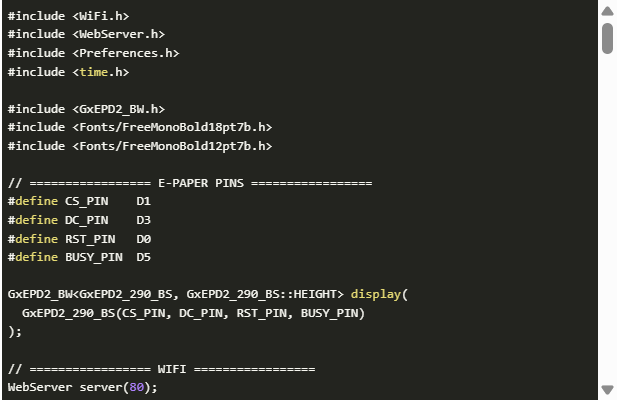

這里是這個項目的完整代碼

這樣我們就完成了構建

3D打印的外殼將電子設備變成了一個拋光的桌面物體，適合作為結婚禮物。

定制時鐘(姓名和結婚日期)

這個項目很容易個性化。只需編輯幾行代碼，就可以用自己的名字和婚禮日期和時間來定制時鐘。

更改顯示上的名稱

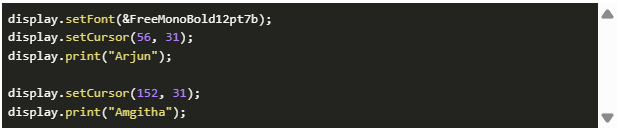

在顯示代碼中，您將找到打印名稱的部分

要定制時鐘，只需替換引號內的名稱

如果您的名稱較長或較短，您可以稍微調整光標的位置，使所有內容保持在中心位置。

更改婚禮日期和時間

婚禮日期和時間是使用結構體tm定義的，這使得它易于安全地編輯。

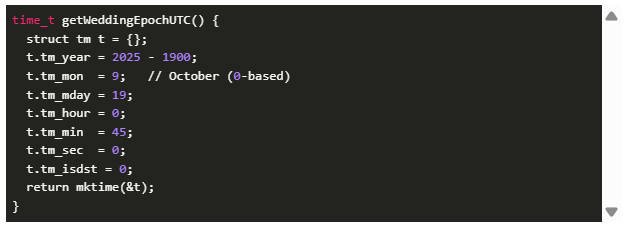

在代碼中找到這個函數

這個例子表示2025年10月19日，美國標準時間上午6:15，轉換為UTC時間00:45。

將您的本地時間轉換為UTC

如果你的婚禮時間是印度標準時間(IST)

?IST = UTC + 5小時30分鐘

?從你的當?shù)貢r(shí)間減去5小時30分鐘

例子

婚禮時間：2026年12月1日-美國標準時間下午4:00

轉換為UTC：

?上午10:30 utc

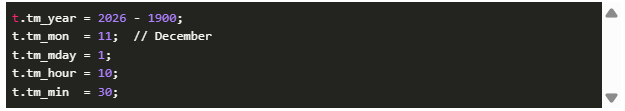

更新代碼

如果您的本地時間已經是UTC時間，您可以直接輸入。

最終結果

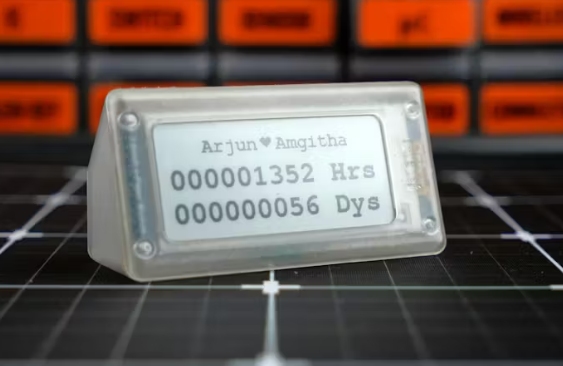

最終的結果是一個低功耗，始終可見的時間自從婚禮時鐘，悄悄地跟蹤婚姻持續了多長時間。

它簡單，個性化，設計可靠地運行多年，只需最少的維護。

結論

婚禮后的時間——電子紙時鐘不僅僅是一個時鐘。這是一個特殊時刻的小提醒，精心制作，經久耐用。

本文編譯自hackster.io
