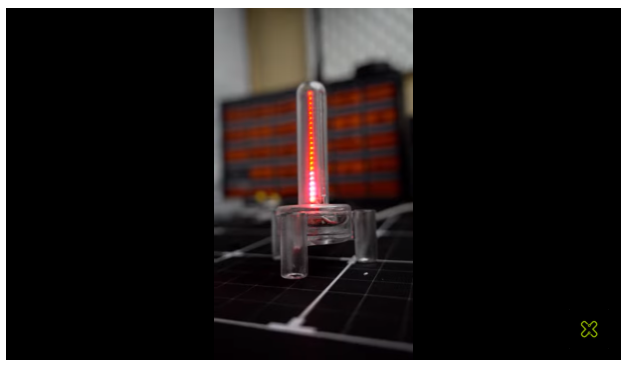

我做了一個小像素的LED燈來裝飾我的桌子。這是一個小巧可愛的LED燈，你可以自己做。我們?cè)谶@個項目中使用WS2812B LED。按照2020年的封裝尺寸，我們?cè)谶@個項目中使用了大約22個led。Seeed Studio XIAO ESP32C3用自定義代碼控制所有這些LED，讓我們討論一下細節。

3D打印外殼

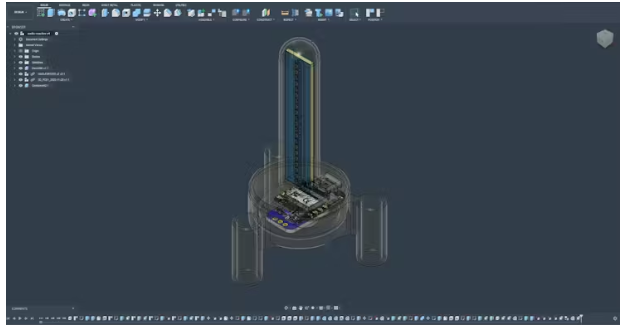

我使用Fusion 360設計了這個項目的外殼，并導出STL文件進行3D打印。

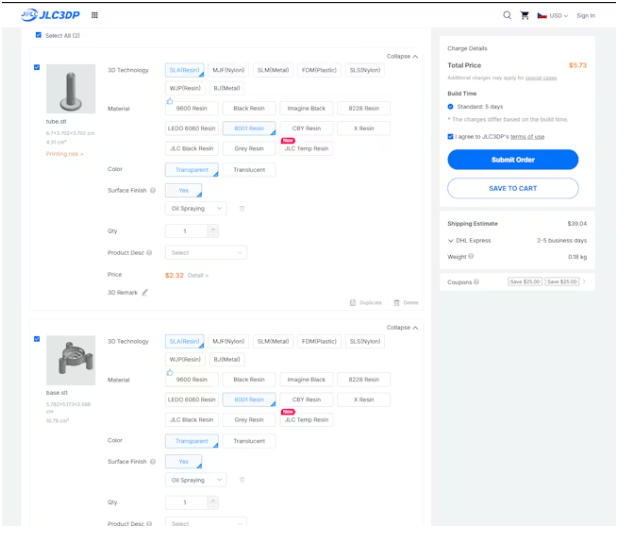

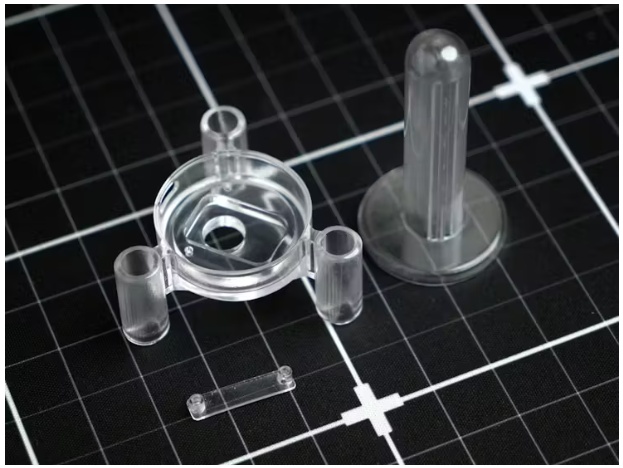

然后我將STL文件上傳到JLC3DP.com，并使用8001透明樹脂作為這次打印的材料。經過幾天的等待，我收到了打印件?？雌饋?lái)不錯

PCB設計與制作

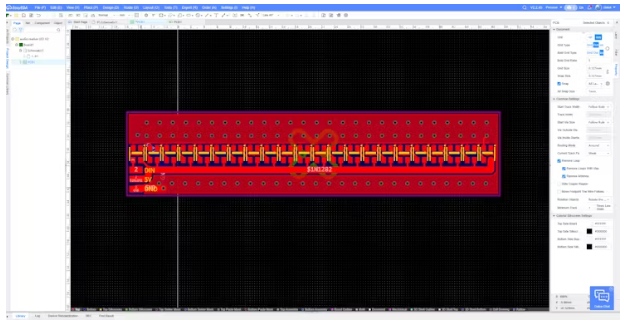

本項目使用EasyEDA進行PCB設計，導出Gerber文件進行制造。

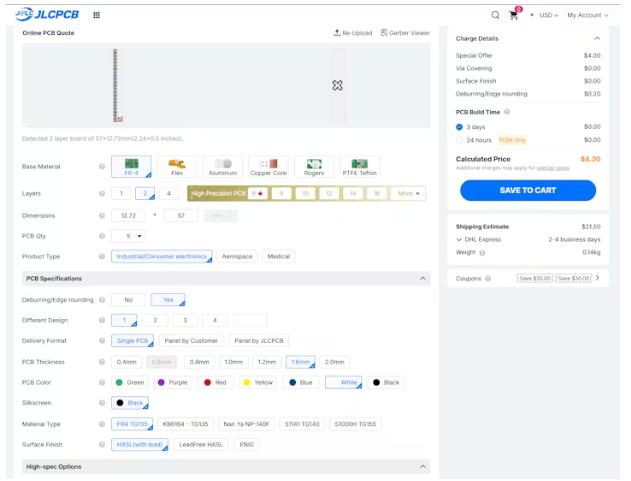

我在項目中使用了白色PCB，并使用JLCPCB的PCBA組裝來組裝PCB，這使得過程更容易。WS2812B 2020 led很難手工焊接，并且在手工焊接期間存在損壞led的風險。

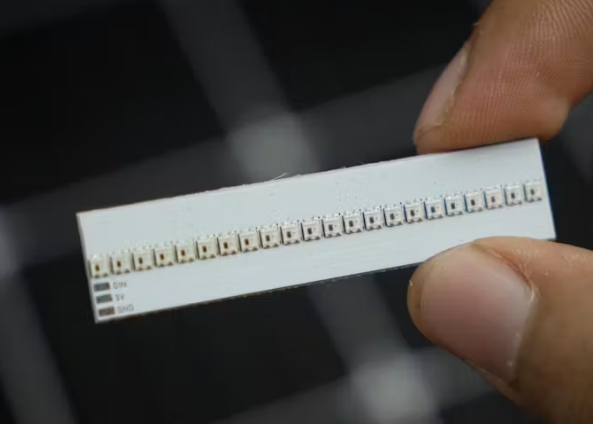

看起來不錯!!!!

把一切都搞砸

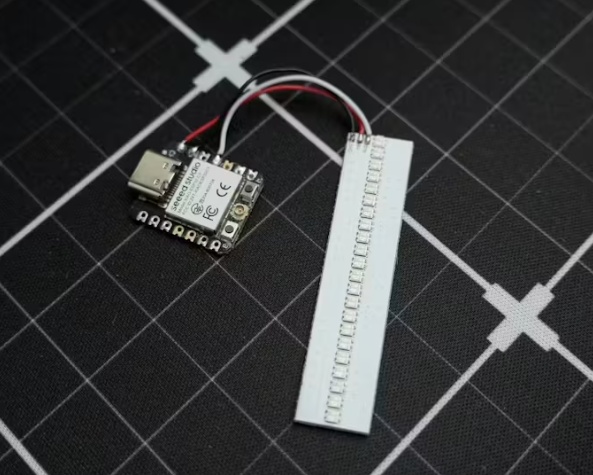

將XIAO與Pixel LED連接。下面是關于這些連接的信息

?5v到5v

?地到地

?D0到DIN

總裝

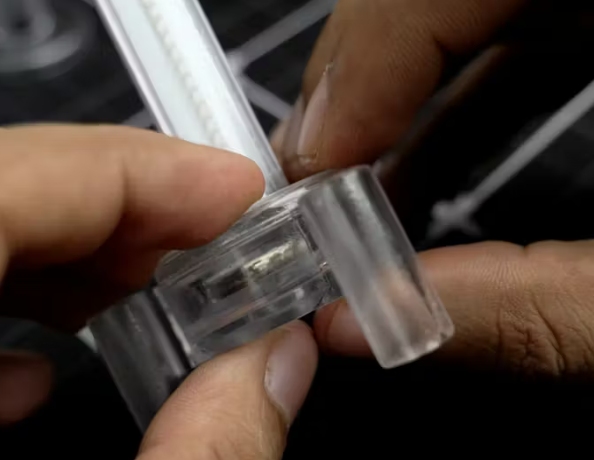

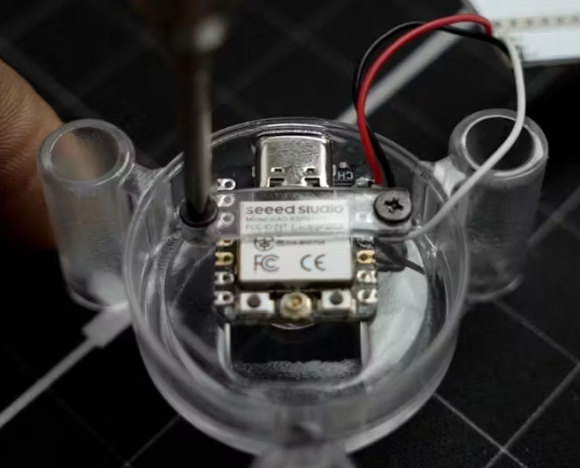

將XIAO放置在主體上，并使用M2螺釘固定支架

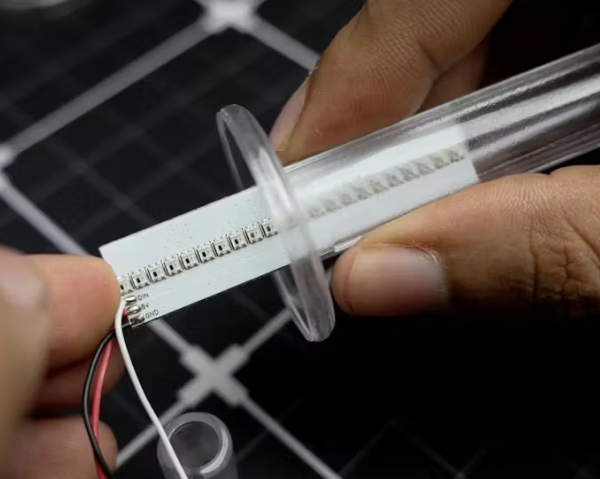

將PCB插入管中

用膠水把上下兩部分合在一起。

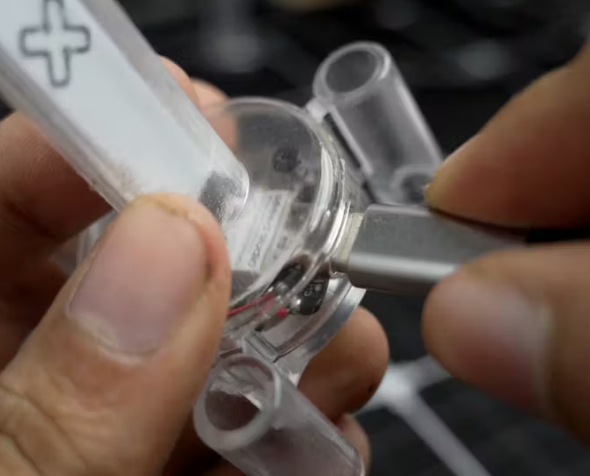

所以我們現在完成了組裝。把它連接到你的電腦上，然后編程

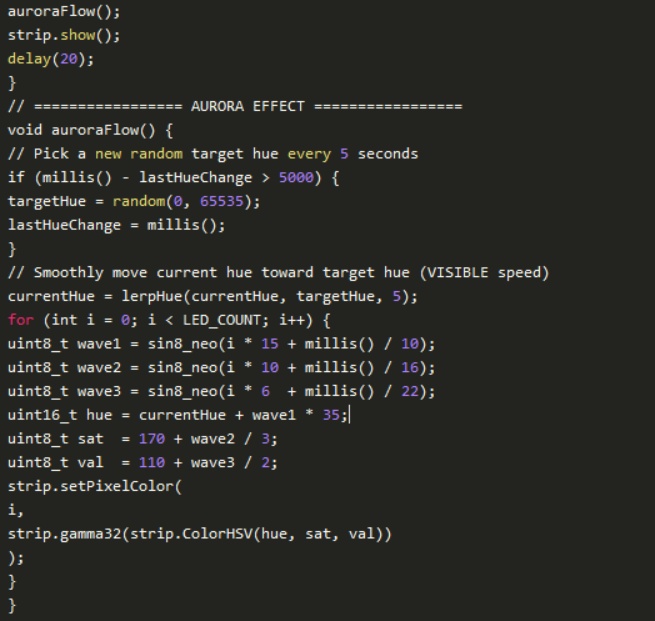

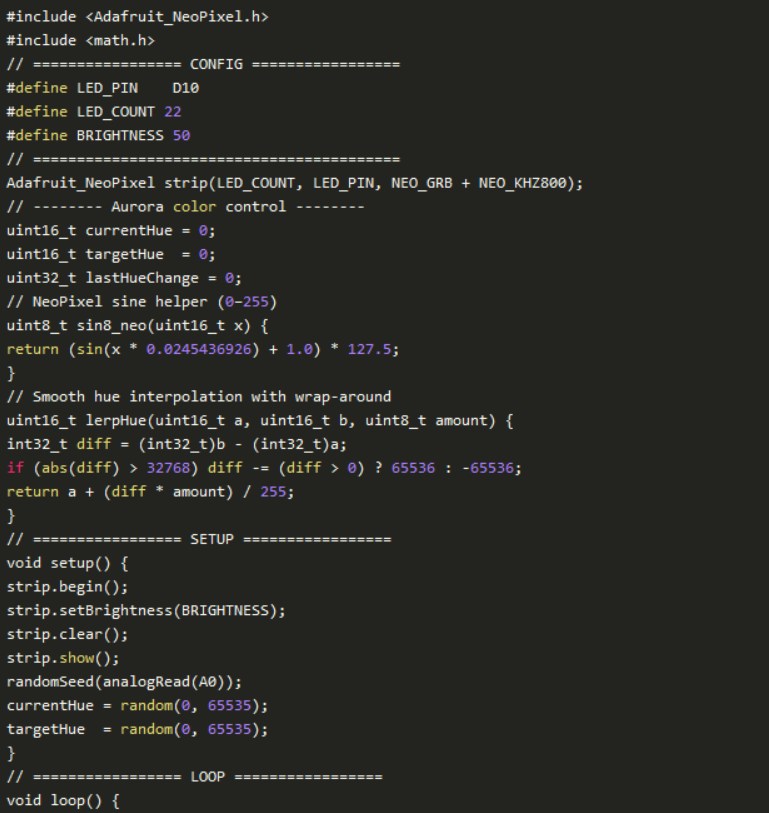

代碼
