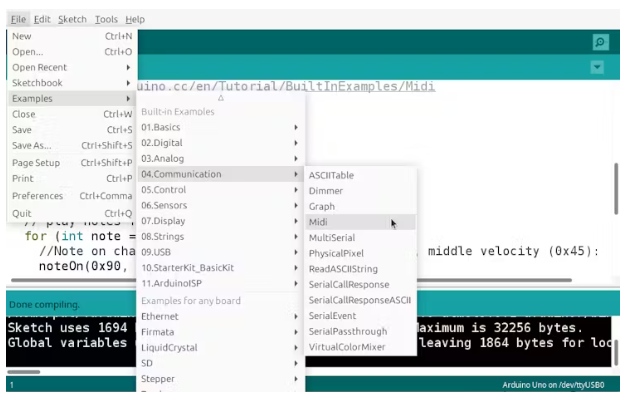

打開 MIDI 示例代碼

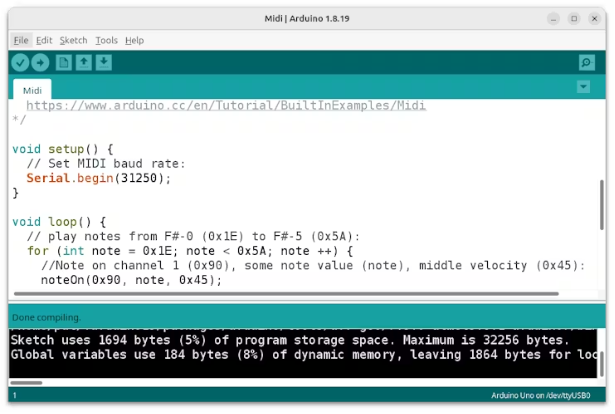

編譯以檢查代碼。此操作無需新的庫或附加文件。調用 Setup() 函數即可開啟 UART 電路，并通過 Serial.begin(31250) 設置默認的串行波特率或速度(適用于 MIDI)。

“Loop( )”會反復執行操作，直到整數變量“note”等于一個十六進制數為止。每個數代表一個不同的音符。函數“noteOn”會接收三個值來計算返回值。

關于此代碼

這是一個簡單的程序。該代碼通過 UART 串行端口輸出數字。我們循環遍歷一系列音高或音符值。MIDI 協議將特定的音樂音符與十六進制數字進行對應關聯。

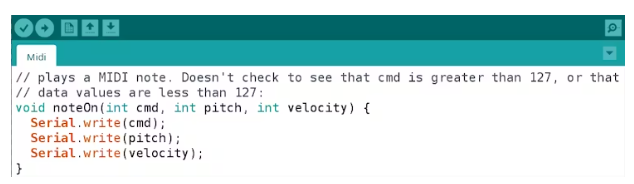

函數 noteOn(int cmd, int pitch, int velocity) 接受三個整數參數。Serial.write(cmd) 發送第一個參數，而 Serial.write(pitch) 和 Serial.write(velocity) 則說明要使該音符發出多大的音量。

從整體來看。我們的示例代碼會使用三個參數調用“noteOn”函數，以 50% 的音量在合成器中開啟一個音符。然后，它會再次調用“noteOn”函數，但這次將音量設置為 0%，從而關閉該音符。

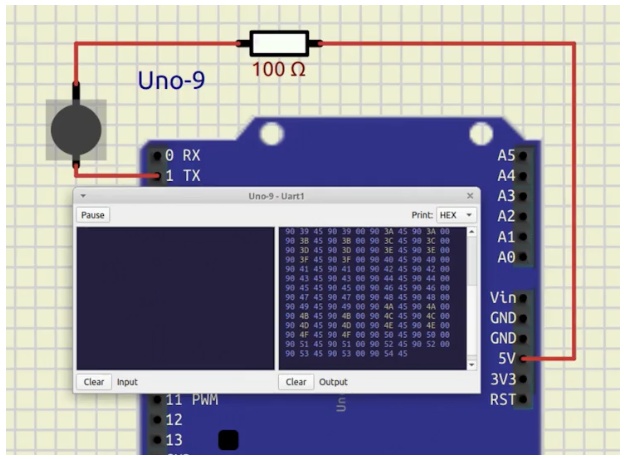

搭建一個閃爍電路

搭建這個電路，并將 MIDI 示例程序代碼上傳至電路板。我們的程序會在串行 TXD 線路上傳輸脈沖。模擬器會顯示所發送的位。這些脈沖的頻率太快(每秒 31,250 位)以至于我們無法看到 LED 的閃爍。

我們的串行傳輸引腳 1(TX)在無數據傳輸時會保持 +5 伏電壓或處于高電平狀態。要發送一個比特時，該引腳會降至地電位或極低電壓。這樣便于查看設備是否在總線上，并檢測到來自外部的信號。

100 歐姆的電阻足夠嗎?可能不夠。讓我們來算一算。我們 Arduino 板的數字引腳 1 可以吸收 20 毫安的電流。我們需要至少 250 歐姆的電阻來確保芯片的安全。我們以后還會再提到這一點的。

波形

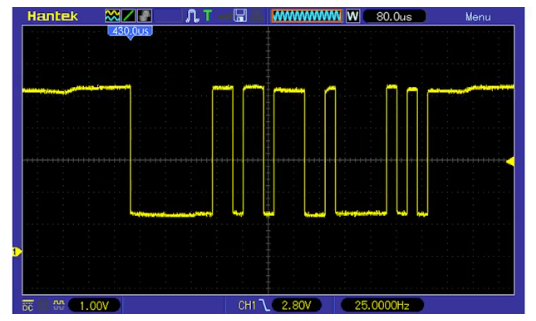

如果你有示波器，就能看到每次傳輸?shù)膯蝹€(gè)字節。要注意接地問題，為了安全起見，請用電池為 Arduino 供電。我們降低電壓的目的是為了使信號檢測更加容易。

我們的波形速率為 31,250 波特。屏幕上的脈沖寬度是多少呢?Sparkfun 網站上有一篇關于 MIDI 字節如何組合的精彩教程。在這個腳本中發送的大多數 MIDI 命令都需要 3 個字節。

演奏音樂

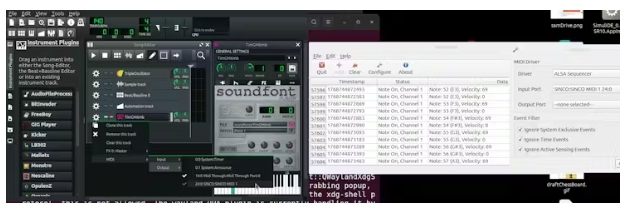

我們的最終目標是在電腦或樂器上播放音樂，讓我們的草圖以聲音的形式呈現出來。本項目的其余部分則專注于硬件、適配器和連接器。

我們將要探討的電子設備非常簡單。

MIDI 連接器適配器

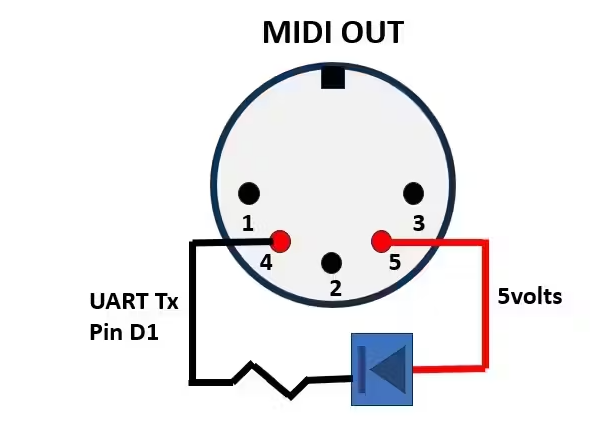

許多 MIDI 設備都通過 USB 來傳輸我們?cè)诒卷?xiàng)目中所看到的信號。本項目涉及的是 DIN-5 接口，它們看起來像 XLR 接口，但有 5 個引腳。這是從 MIDI OUT 接口(通過將第 4 個引腳接地來實現信號傳輸)內部觀察到的景象。

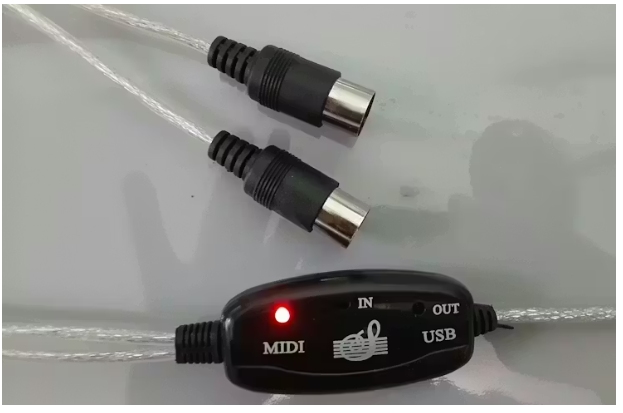

USB-MIDI 適配器很容易就能買到，您的電腦也已準備好將其識別為 MIDI 輸入/輸出設備。更多相關信息請參閱“USB MIDI 適配器插件”項目。

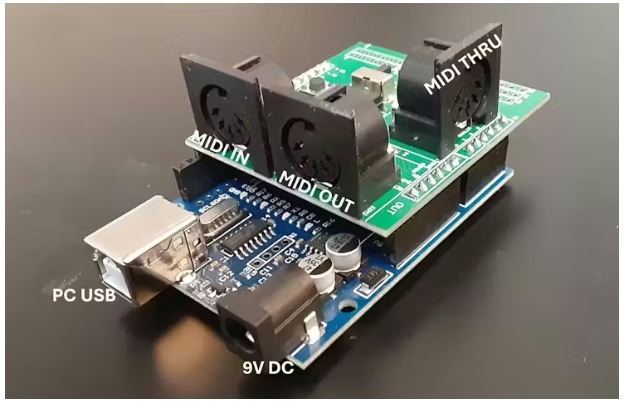

MIDI 接口板

將你的護盾小心地連接到 Arduino 上。仔細對齊引腳并插入。UART 的發送和接收端口被引出至 DIN-5 連接器上，并在電路中添加了適當?shù)碾娮?。我們的程序僅傳輸 MIDI，因此我們只使用 MIDI 輸出連接器。

優諾板和護板組合起來就變成了一臺電子樂器。想想看，用它們能做出什么樣的作品吧。

仔細觀察盾牌

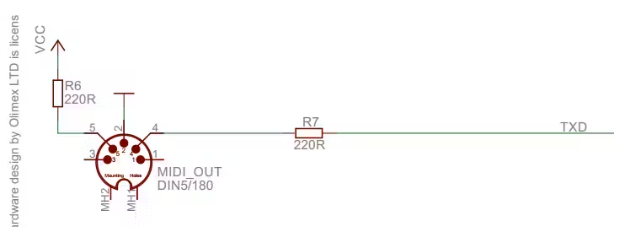

讓我們來看一下 Arduino MIDI 保護板的原理圖中的 MIDI OUT 端口。在這里，我們可以看到 TXD 電路由電阻器 R14 和 R15 維護，每個電阻的阻值均為 220 歐姆。

我們這款 Arduino 板的數字引腳 1 能夠吸收 20 毫安的電流。為了確保芯片的安全，我們需要至少 250 歐姆的電阻。而這款護套的設計者為了更加安全，將這個數值加倍了。

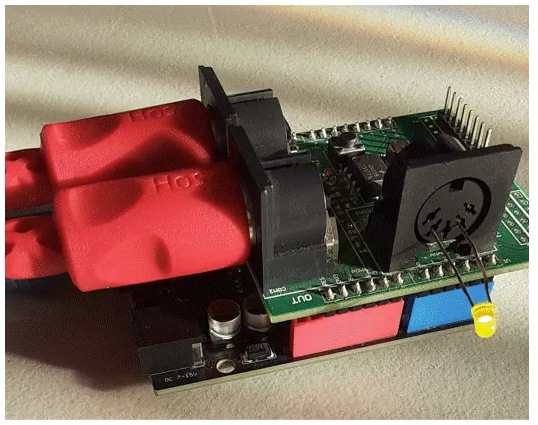

LED 可以插入接口中，但不應長時間保持該狀態。

一份改進后的草圖

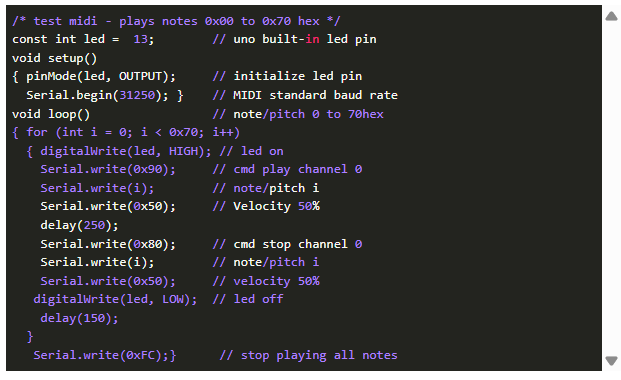

新建一個草圖，并將這段代碼復制粘貼進去。接下來讓我們快速了解一下它與 MIDI 草圖的區別。它仍然會開啟串行端口，并依次運行一系列音符值，然后重復這個過程。

對于每個音符，我們都會發送一個命令，使其以半音量開啟，暫停后播放該音符，然后關閉該音符。Serial.write(0xFC) 是一個停止所有音符播放的命令。有時合成器會在未接收到停止命令的情況下播放音符。
