CH558T 采用 BASIC-52 系統，并具備藍牙連接功能。CH558T 的運行頻率為 48 MHz，擁有 4KB 的 xRAM，足以滿足常規應用需求。

單片機運行 BASIC-52 系統

我們已經見識到了使用 CH552 運行單芯片計算機的強大能力和廣闊前景。不過，CH552 的主要局限性在于其計算機的運行速度以及可供用戶使用的內部存儲空間的大小。

CH552 的最大時鐘頻率為 24 MHz。用戶可用的內部 xRAM 為 1 KB。在這 1 KB 的 xRAM 中，BASIC-52 將為棧分配約 512 字節的 xRAM，并將許多其他狀態位存儲在 RAM 中。更多詳細信息請參考 BASIC-52 手冊。

增強型基于 E8051 內核的 CH558T 微控制器：

CH55x 系列包括 CH551、CH552、CH554、CH558 和 CH559。

CH558 和 CH559 采用 T & L 封裝，其引腳數量更多(分別為 20 和 48)，能夠運行在 48 MHz 的頻率下，并且分別具有 4kb 和 6kb 的更大內部 xRAM。

無線藍牙連接：

對于串行通信和鍵盤而言，我們需要將單片機計算機與電腦或手機進行連接。但一旦將其連接到手機或電腦上，就很難再輕易改變這種連接方式了。

相反，如果我們通過藍牙無線連接方式將個人電腦或手機與單片計算機連接起來，就能實現無縫連接。由于沒有物理連接，所以我們可以將單片計算機放置在任何想要的位置。甚至可以把計算機放在隔壁房間。唯一的要求是藍牙的傳輸范圍。我們還可以將計算機安裝在機器人上或任何封閉裝置中，而無需任何可見的連接。

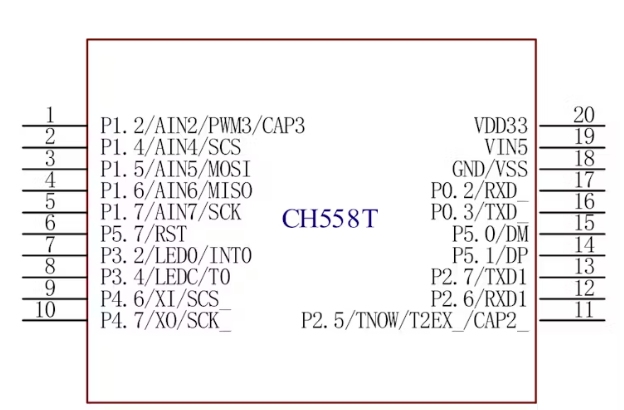

CH558T：

如果我們仔細觀察上述接線圖，就會發現有 PORT3、PORT4 和 PORT5 這些引腳被使用。使用 BASIC-52 軟件，我們無法直接訪問除了 PORT1 之外的任何 PORT。因此，選擇 20 引腳的 SSOP20 封裝要比 48 引腳的 QFP48 封裝更為合適。

無論是在任何包裝中，只要我們有 CH558 或 CH559 這兩種產品，就能正常使用。

固件：

該源代碼在 Windows 10/11 系統中使用微芯公司的 C51ASM 編譯器進行編譯時沒有出現任何錯誤。該源代碼可從微芯公司網站獲取。

對原始文件進行了兩項修改。由于我們將使用 48 MHz 的 IC，所以 BASIC-52 源代碼的默認頻率已更改以支持 48 MHz。這在我們執行任何與定時器相關的代碼時會有所幫助。

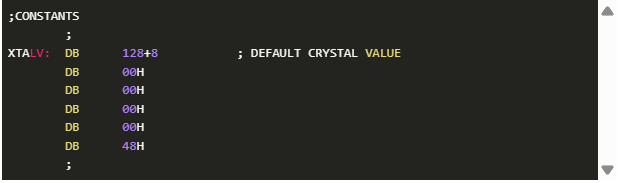

11.059200 MHz 的原始代碼是

當前 48.000000 MHz 的代碼是

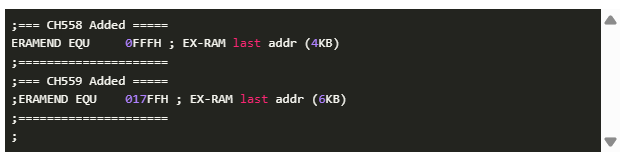

另一個變化是，CH558 使用 4KB 內部 xRAM，而 CH559 則使用 6KB 的 xRAM。CH558 和 CH559 的內部 xRAM 范圍不同。CH558 的 xRAM 范圍從 0000H 到 0FFFH。因此，ERAMEND 的值為 0FFFH。這一數值也已修正，以報告正確的可用內存。

連接：

我們只需要兩條線連接到單片機上，即 VCC(+5V)和 GND。為此，我們使用了一個小型的微型 USB 分離板以便于連接。我們可以使用現有的任何連接器，或者直接用兩根具有正確極性的線進行連接。

CH558 只需要 4 根連接線。分別是電源(VCC)、地(GND)、發送(Tx)和接收(Rx)。

藍牙模塊需要 4 根連接線。分別是電源(VCC)、地線(GND)、發送(Tx)和接收(Rx)線。

某些藍牙模塊可能僅支持 3.3 伏的邏輯電平信號。在這種情況下，我們需要將 CH558 的發送信號降低至 3.3 伏，以確保安全和可靠的運行。

I2C、SPI 等傳統功能可能會共用同一根引腳。請檢查該引腳是否與其他功能存在沖突。我們可以重新分配引腳，并重新編譯源代碼以避免任何沖突。

I2C 接口：

I2CSTART 向 I2C 總線發送起始信號。

I2CSTOP 向 I2C 總線發送停止信號。

I2CPUT [字節] 向 I2C 總線發送一個字節。

通話結束后，接收方傳來的確認信息(0 或 1)會被記錄在狀態字段(18H)中。

I2CGET([確認])[變量]

從 I2C 接口讀取一個字節并將其存儲到一個 BASIC 變量中

確認(0/1)已返回給發送方，確認碼(ACK)為 0，否定碼(NACK)為 1

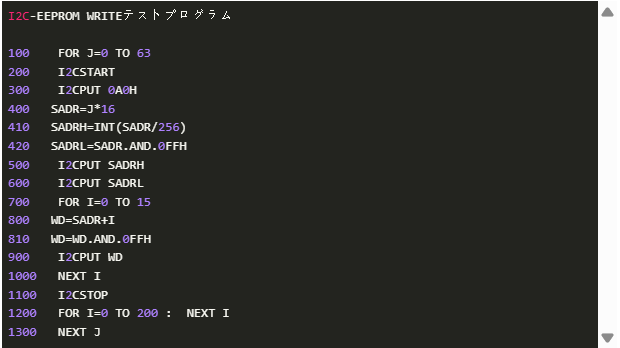

使用 BASIC-52 編寫 I2C EEPROM 寫入程序

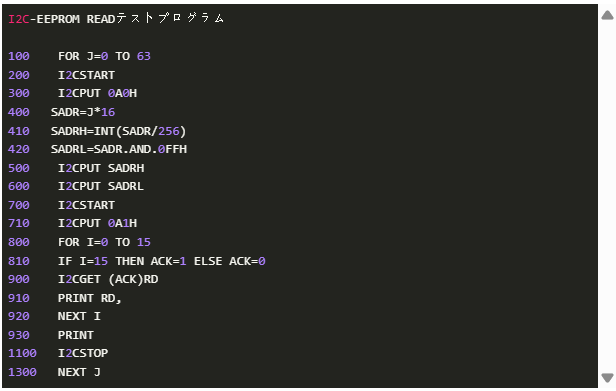

使用 BASIC-52 編寫的 I2C EEPROM 讀取程序

SPI 接口：

SPISTART [速度] 設置 SPI 接口 - “速度”是指系統時鐘的分頻系數，必須為 32 或更高值

SPIPUT [字節] 將“字節”數據寫入 SPI

從 SPI 接收的字節被存儲在 i-ram 的地址 18h 處，其功能與 SPIROT 相同。

SPIGET [變量] 從 SPI 中獲取“變量”值

SPIROT([字節])[變量] 數據旋轉，將“字節”和“變量”分別用于與 SPI 進行數據的讀取和寫入操作。

SPICS [0/1] CS(串行)端口 低/高控制

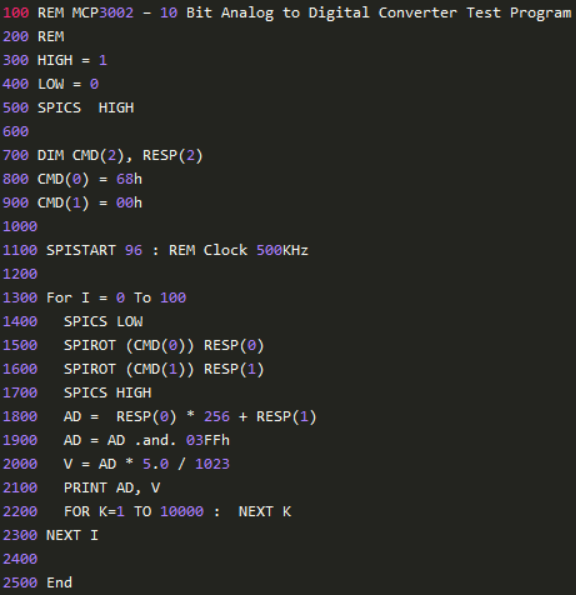

MCP3002 - 使用 BASIC-52 編寫的 10 位模擬到數字轉換器程序

SPI-EEPROM 25LC040A 測試程序

ADC：

;ADCSTART [通道] 設置 ADC 功能 - “通道”為模擬輸入端口編號(0 - 7)

ADCGET [變量] 從 ADC 中獲取“變量”的值 [0 - 2047]

ADCSTOP 關閉 ADC 功能及模擬端口

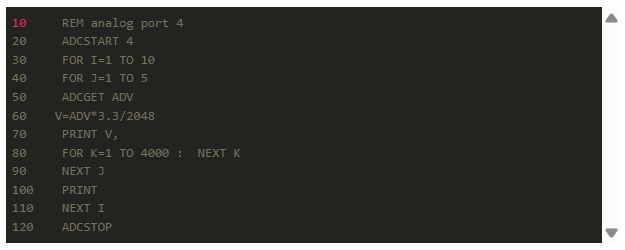

ADC 測試程序

藍牙模組：

我們可以將模塊的默認名稱更改為藍牙制造商的 AT 命令手冊中所提及的任何其他有效名稱。在這種情況下，名稱被更改為“BASIC-52”。大多數藍牙模塊默認的波特率為 9600。在這種情況下，波特率被更改為 19200。

注意：

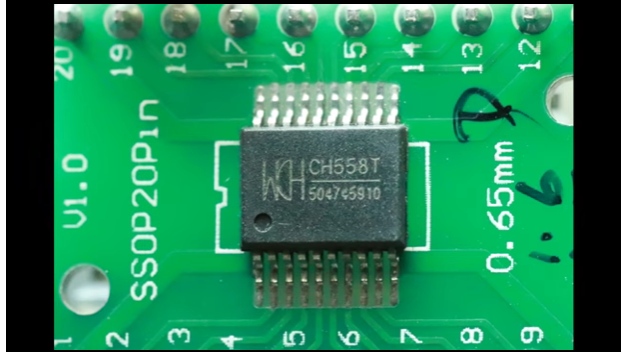

在 SSOP20 適配板中并未使用電容，也無需在外部設置去耦電容或大容量電容用于測試。建議根據需求添加去耦電容或大容量電容。

要對 CH558T 的內部閃存進行編程，該芯片需要進入引導加載程序模式。在這種情況下，我們需要確保 VDD33 引腳 #20 上有至少一個微小的電容。同樣，VIN5 引腳 #19 也需要有少量微法拉的電容，以便在對內部閃存進行編程時實現可靠運行。之后，由于我們不使用 USB 而僅使用 Tx 和 Rx，所以這些電容就不再必要了。

本文編譯自hackster.io
