該項目的目的是設計一塊定制的接口板，用于將 8x2 液晶顯示屏與 Maker Feather AIOT 進行連接。

方案設計

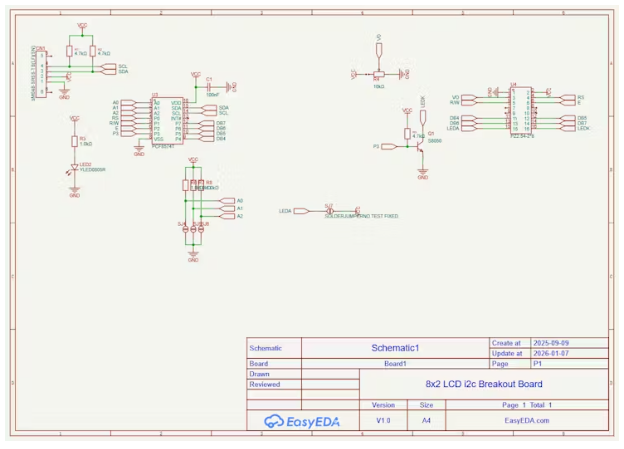

為了設計原理圖和印刷電路板，我使用了 EasyEDA 軟件。以下是該項目的原理圖文件。

PCB 設計

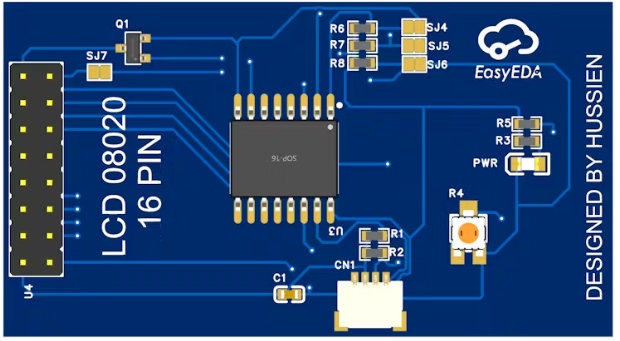

此設計的印刷電路板(PCB)輸出情況如圖所示。

硬件

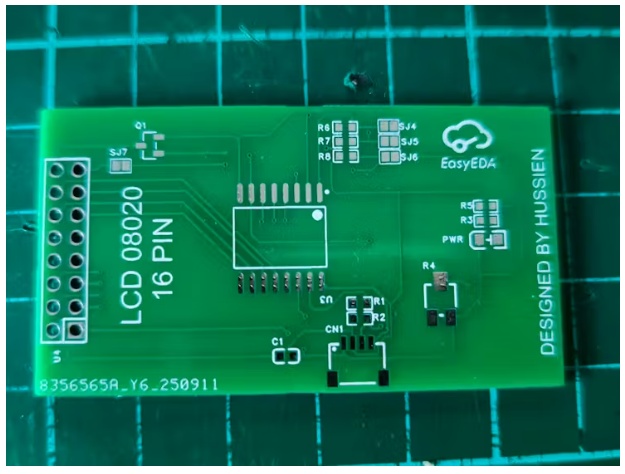

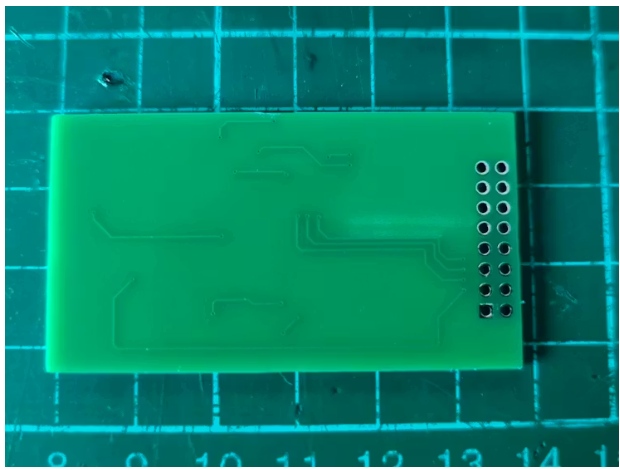

下面是已完成的印刷電路板的圖片。

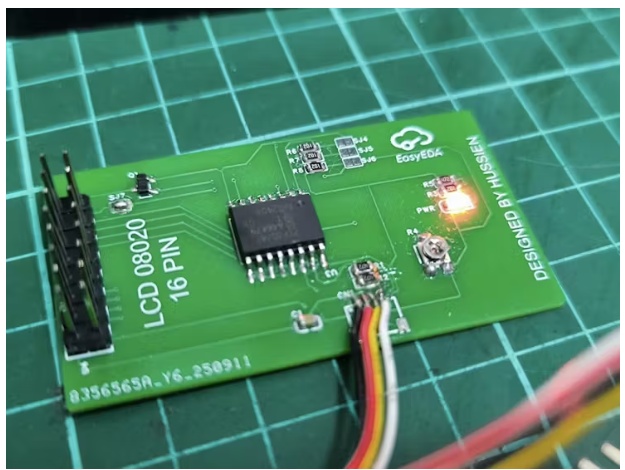

下面是已經安裝好元件的電路板的圖片。

輸出

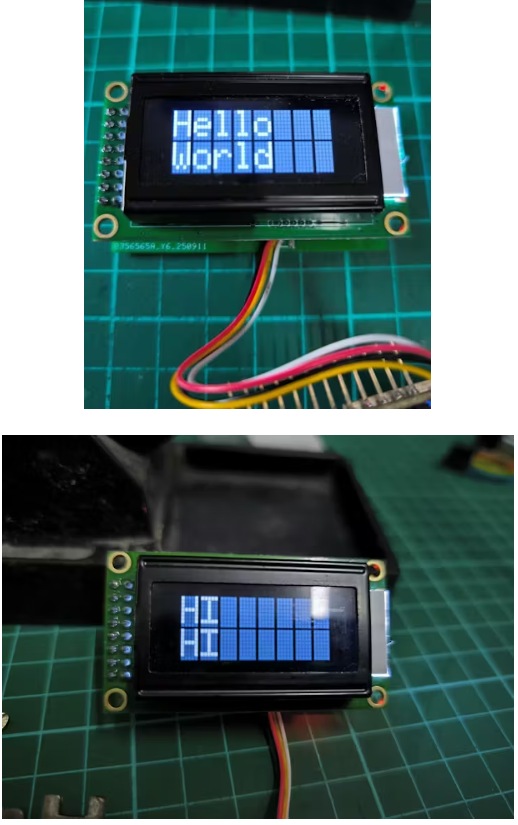

上述圖片是液晶顯示屏的輸出畫面。由于擴展板采用了 Maker Port/Qwiic/ Stemma Qt 接口，所以我選擇了 Maker Feather AIOT S3 作為控制器，因為其接口設計十分簡便。

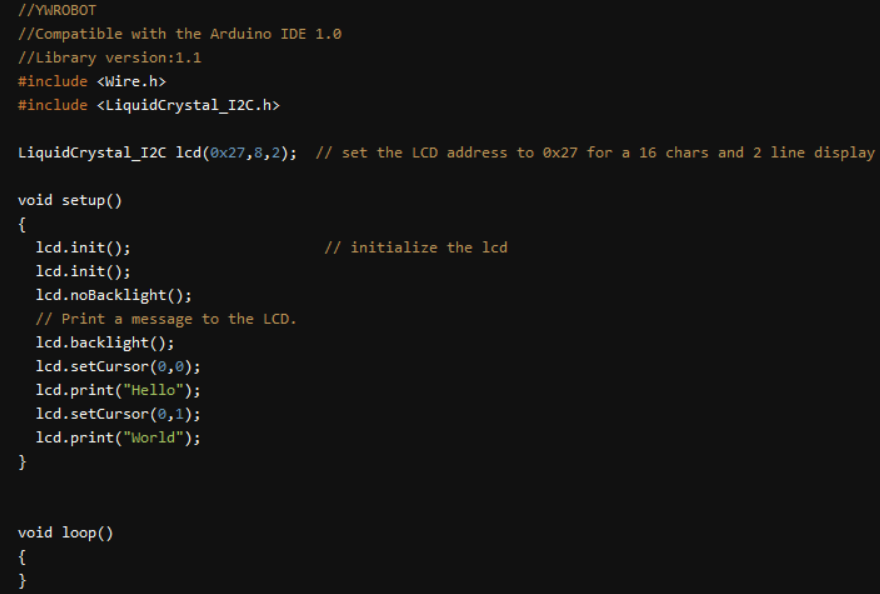

代碼
