如何使用 Atmel Studio 或 MPLAB X 通過 USBASP 或 AVRISP MKII 來進行編程
小型編程接口(TPI)
Atmel® 微型編程接口(TPI)僅在部分低端 Atmel AVR® 微控制器上配備,它使外部編程器能夠訪問設備的非易失性存儲器(NVM)。該接口可訪問設備鎖定位、程序閃存以及簽名、配置和校準部分。
TPI 可通過三個引腳進行接入:
?復位:TPI 使能輸入
?TPICLK:TPI 時鐘輸入
?TPIDATA:TPI 數據輸入/輸出
因此,實際上只有 AVR ATtiny 系列微控制器中的極少數型號采用了 TPI 編程方式。以下是這些型號的列表。
?ATtiny4
?ATtiny5
?ATtiny9
?ATtiny10
?ATtiny102
?ATtiny104
?ATtiny20
?ATtiny40

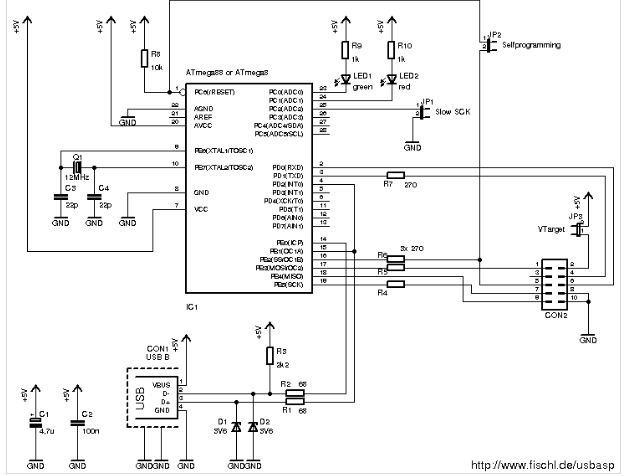

這些 AVR ATtiny 器件可以通過 ATMEL 提供的工具進行編程,也可以直接使用 USBASP(其主要采用 ATMEGA8A)來進行編程。
ATMEL STUDIO 和 MPLAB X 都支持 ATtiny 控制器程序的開發以及設備的編程操作。
我們既可以使用 AVRISP MKII 或 USBasp 來對設備進行編程。此外,還有其他第三方供應商提供的集成開發環境和編譯器可供選擇。同樣,也有來自 MICROCHIP 或其他供應商的其他工具可供使用。
在本項目中,我們將學習如何使用 TPI 協議通過 ATMEL STUDIO、MPLAB X 開發環境以及 AVRISP MKII 和 USBasp 調試器來對 ATtiny 芯片進行編程。該項目的范圍僅限于 ATtiny4/5/9/10 控制器。
ATMEL STUDIO 與 AVRISP MKII:
這是開發和編程 ATtiny 芯片最簡單直接的方法之一。只需用 C 語言或匯編語言編寫代碼,并使用包括 AVRISP MKII 在內的多種工具進行編程即可。

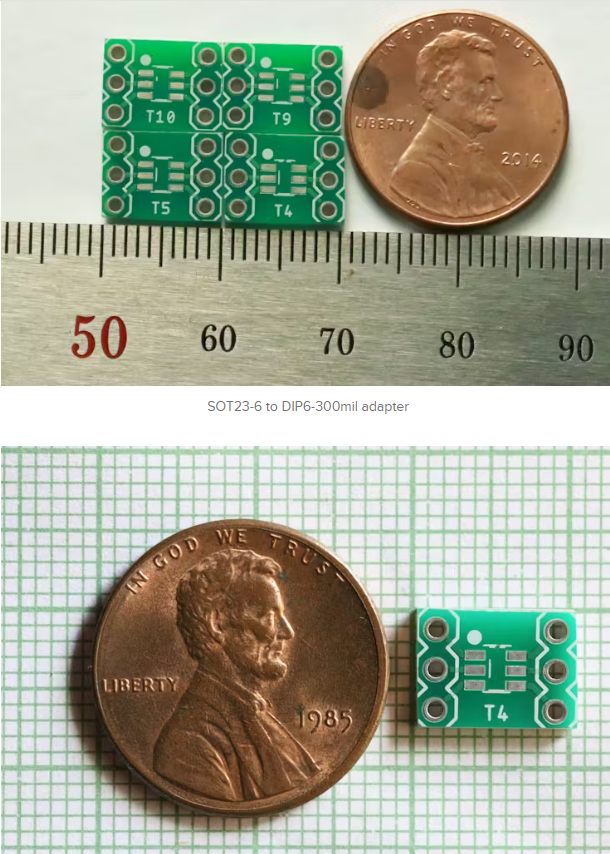

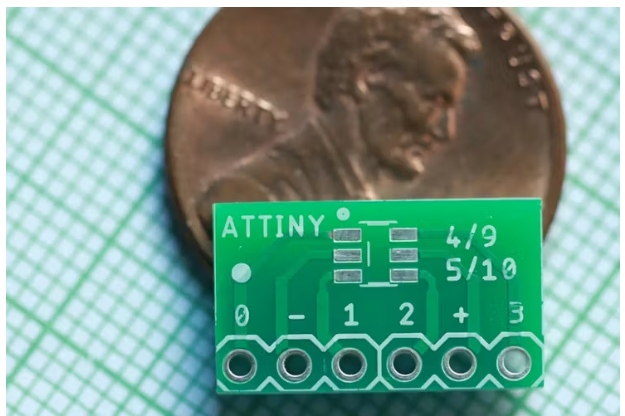

ATtiny4/5/9/10 系列芯片有兩種封裝形式。較為易于操作的是 SOT23-6 封裝。我們可以提供一個小型的適配板,用于將 SOT23-6 封裝轉換為 DIP6 300mil 封裝。我們能夠輕松獲得帶有銑削圓柱形引腳的 6 引腳芯片基板。您也可以從這里找到類似的板子,它同樣包含原理圖和布局文件。

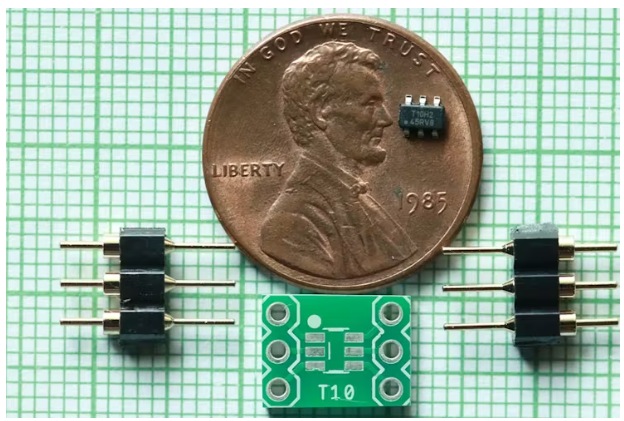

要使用經過加工的 6 腳集成電路基板,我們還需要在轉接器中配備圓形引腳。

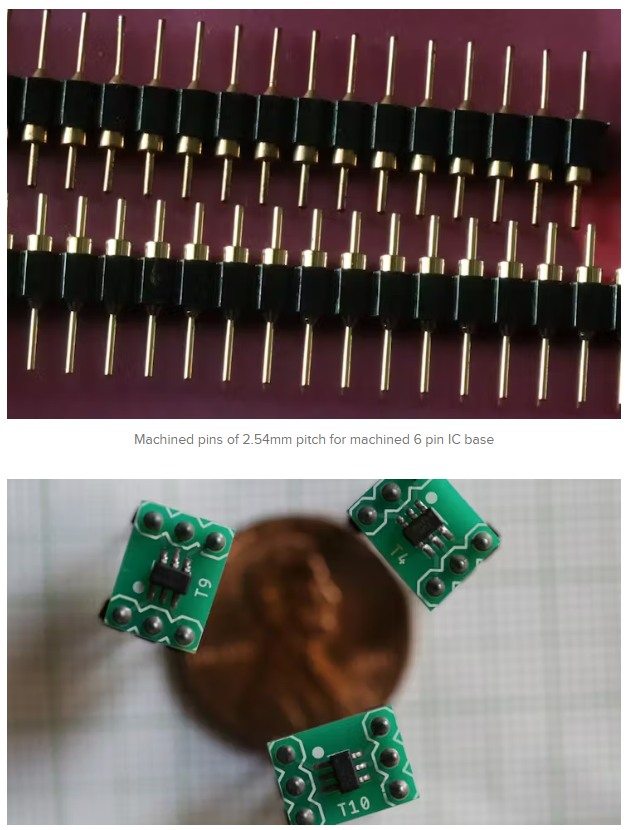

這些圓形的插針非常適合用于安裝帶有 6 腳 IC 底座的集成電路。
其他大多數用于相同目的的設計都使用方形引腳以及與之兼容的方形插頭。我們可以將這些方形引腳用于編程、面包板開發以及使用公母跳線。但它們無法適配普通的 IC 底座。由于 6 引腳的 DIP IC 底座常用于光耦合器,所以它很容易獲得,并可以直接安裝在電路板上。

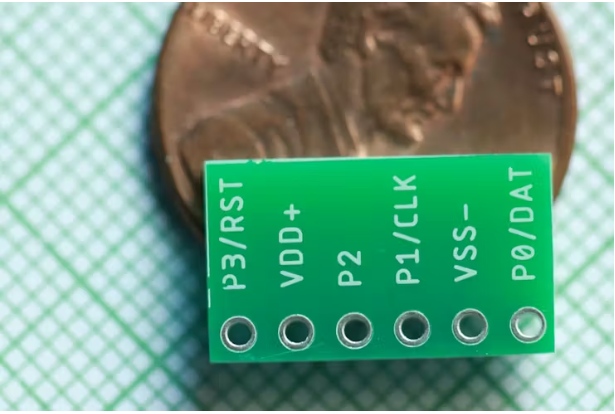

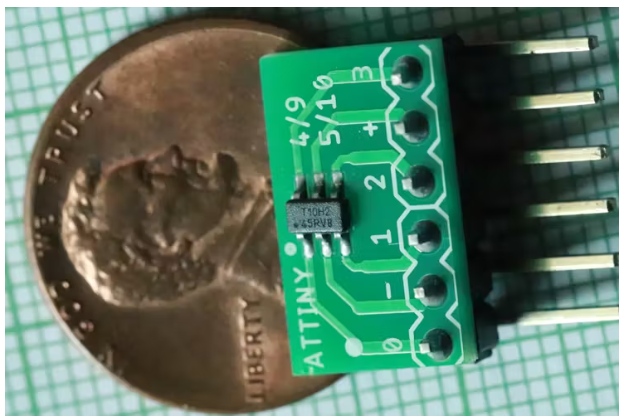

現在我們已將這些設備安裝在 DIP6 型號的 IC 適配板上。絲印上的設備標識是可選的。這樣既便于閱讀也方便操作。第 1 個引腳有一個白色圓點的標識。
現在我們需要對如何將這些設備安置在編程器與目標集成電路之間做出一些安排。
USBasp編程器使用的是 10 針的 FRC 連接器,而 AVRISP MKII 則使用的是 6 針的連接器。根據所使用的編程器的不同,我們需要決定哪種目標板是適用的。
10 針目標連接器:

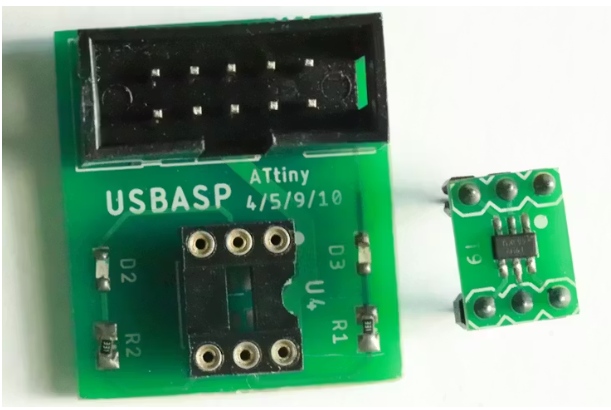

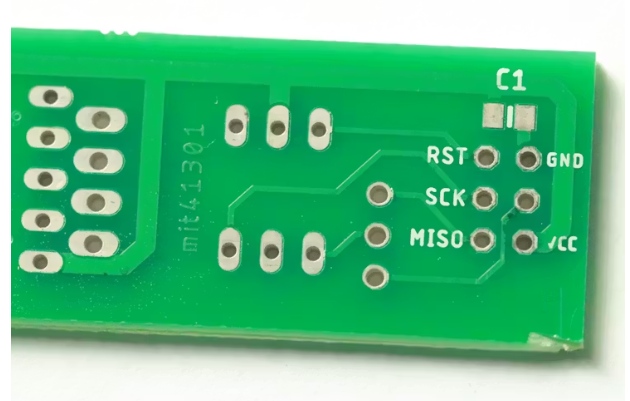

上述電路板使用的是與 USPasp 編程器類似的 10 針連接器。許多針腳是未使用的。其優點是我們可以直接將 IC 和編程器連接器插入到這個電路板上進行編程,而且不需要額外的電源。
整塊組裝好的電路板將會呈現出如下面圖片所示的樣式。
D3 和 R1 以及僅電源指示燈。D2 和 R2 連接到目標 IC 的 RB2 端口引腳,該引腳在編程時未被使用。這兩項功能都是可選的,對于常規操作并非必需。U4 是 6 針目標固定器。在插入目標 IC 時,請注意引腳 1 的位置。兩個圓點應匹配,且 IC 底部有額外的切口以便于方向的正確對齊。
6 芯目標連接器:
另外一些程序員使用的是 6 針目標連接器來進行編程。與 10 針連接器相比,6 針連接器僅使用其中的 5 個針腳來進行編程。

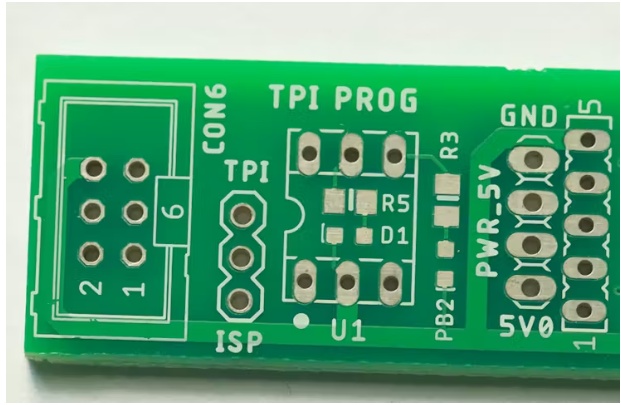

R5 和 D1 只是電源指示燈,位于 IC 底部下方,正常運行時并非必需。R3 和 PB2(LED)與 PB2 端口引腳相連。這也是可選的。

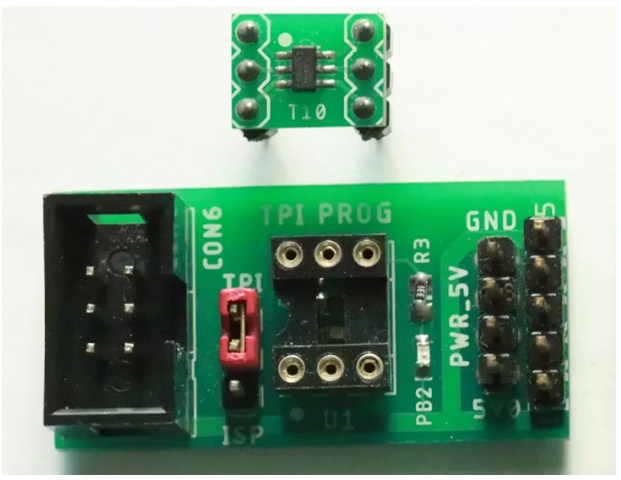

組裝好的電路板將會是這樣的樣子。
在上述列表中,有幾件事值得注意。
首先,位于 CON6 附近的紅色跳線器。如果我們使用的是 AVRISP MKII 或任何帶有 6 芯接口的專用 TPI 編程器,那么這個跳線器應處于 TPI 位置。
如果我們使用的是 USBasp 或其他 10 針編程器,那么跳線應處于 ISP 位置。這個跳線是必要的,用于連接 MOSI 或 MISO 信號,而這些信號在 AVRISP MKII 和 USBasp 編程器中的分配方式有所不同。

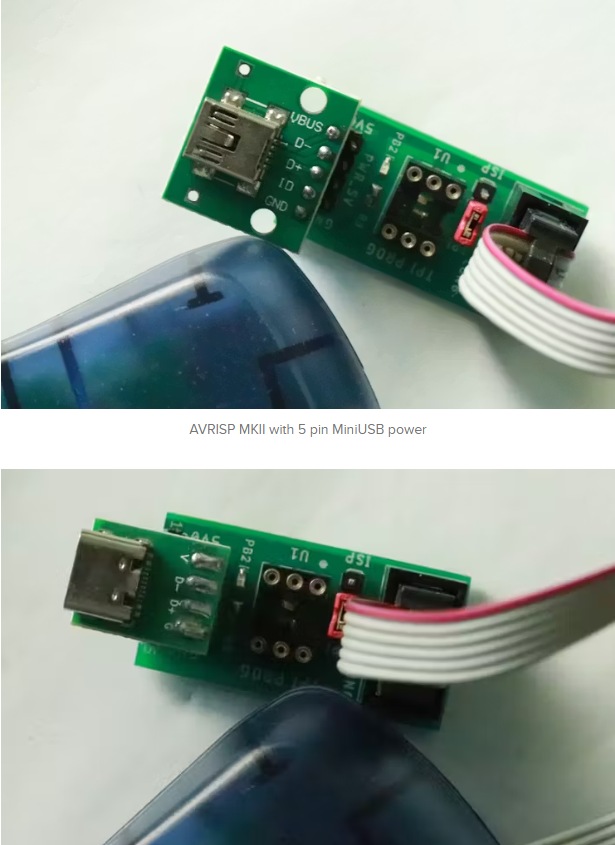

另外需要注意的是右側的 PWR_5V 連接器。對于 USBasp 調試器來說,它會為目標設備提供電源,并且不依賴外部電源。但 AVRISP MKII 則需要外部 5V 電壓來為目標芯片供電。而 AVRISP MKII 只會提供編程信號,不會為目標芯片供電。
基于上述原因,我們在目標設備上添加了 PWR_5V 接口。我們可以通過 4 針或 5 針接口為板子供電。僅使用 5V 和 GND 電壓。

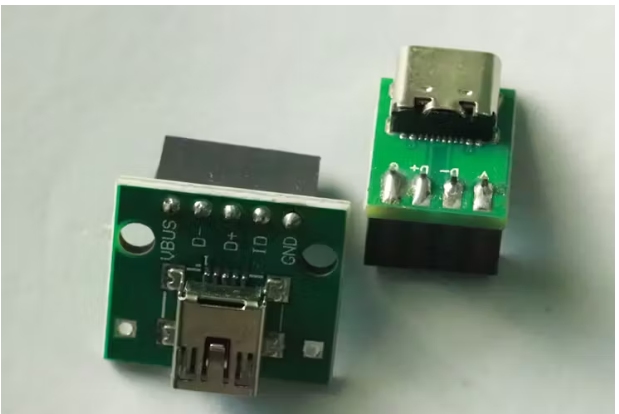

我們可以插入任何與之兼容的具有 4 或 5 個針腳的 USB 接口擴展板,其底部接口的間距為 2.54 毫米。

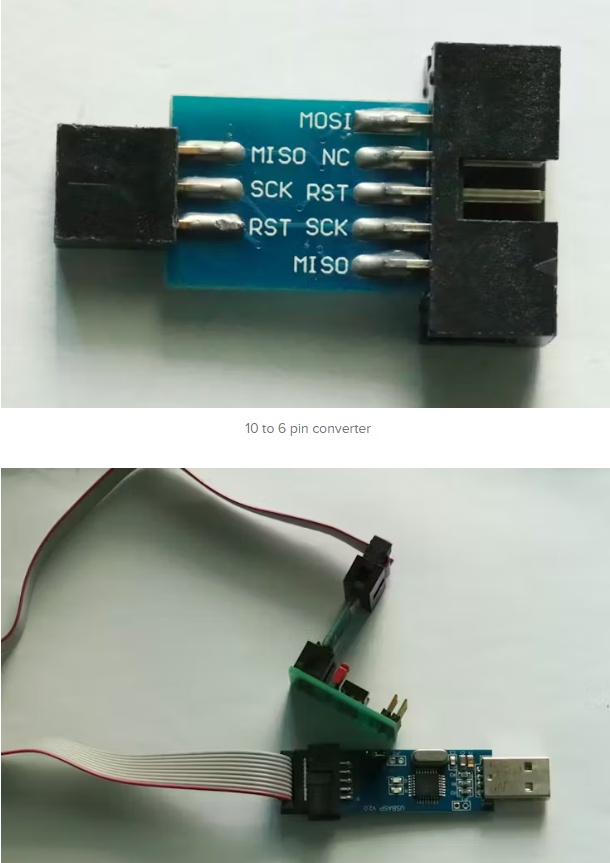

要將 USBasp 調試器連接到這個 6 針的目標板上,我們需要一個 10 針到 6 針的轉換器。
在將 10 針轉 6 針轉換器插入電路板時,請務必注意,如果連接器沒有用于正確對齊的鎖定缺口,請不要強行插入。信號名稱已標注在電路板底部,以便我們能夠輕松匹配連接。我們還需要將跳線插入 ISP 側,以確保正常運行。
在使用 AVRISP MKII 時,紅色跳線應置于 TPI 一側,并且我們需要提供額外的電源(+5V 和 GND)。
確保目標 IC 的安裝方向與目標適配板上的引腳 1 對齊。
ATMEL STUDIO 與 AVRISP MKII:
打開 ATMELE STUDIO 并編寫 LED 閃爍程序。編譯該程序。選擇編程器為 AVRISP MKII。提供 5V 電源和 GND 線?,F(xiàn)在我們可以擦除、編程閃存或鎖定位等操作。
ATMEL STUDIO 與 USBasp:
有相應的步驟可以將 USBasp 設備設置為默認編程器,并使其出現在列出的設備列表中。但我使用的是 AVRDUDE 以及 AVRDUDESS 這款基于圖形界面的工具,而非通過命令行輸入命令。
MPLAB X 與 USBasp:
MPLAB X 支持所有采用 TPI 協議的設備。我們可以通過使用 MPLAB X 集成開發環境并進行相應的設備選擇來輕松編寫程序。
可以通過 USBasp 來選擇并編程 ELF 或 HEX 文件。
最佳選擇是使用帶有 10 腳的 FRC 連接器,這種連接器無需任何額外的轉換、跳線或外部電源。

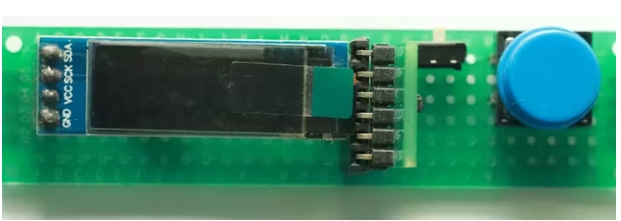

在上述視頻中,我們可以看到為 ATtiny10 開發的 RunTiny 游戲正在 ATtiny9 上運行,該設備配備有 128x32 SSD1306 OLED 顯示屏、一個按鈕以及來自單塊鋰電池或經過調節的輸出電源的 3.3 或 3.2 伏外接電源。
在上述圖片中,ATtiny 芯片是安裝在 SIP6 上的,而非 DIP6 上,這樣可以節省空間。
此外,還為 ATtiny10 設計了《俄羅斯方塊》游戲。
這些游戲?qū)τ谝谫Y源極其有限的情況下完成編碼設定來說,確實是一個巨大的挑戰。
