該項目展示了在基于 FreeRTOS 的系統(運行于 Arduino Uno 上)中實現安全的數據共享訪問的實現方式。

多個任務同時讀取、顯示并處理一個 ADC 值，通過互斥鎖確保數據的一致性，并防止出現競爭條件。

一個電位器模擬傳感器的輸入信號，而發光二極管則能清晰地顯示系統狀態。

項目概述

在多任務嵌入式系統中，若不進行數據保護就隨意共享數據，可能會導致數據出現損壞或不一致的情況。

該項目使用 FreeRTOS 互斥鎖來保護由三個獨立任務共同訪問的共享 ADC 變量。

啟用 Core FreeRTOS 支持的方式為：

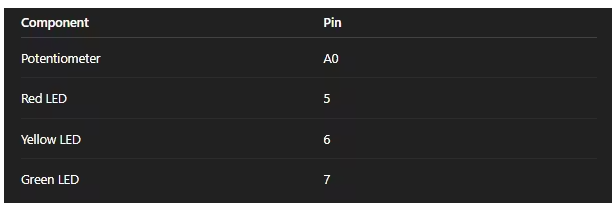

硬件設置

這個電位器能夠生成從 0 到 1023 的模擬數值，以此來模擬真實的傳感器信號。

系統架構

共享資源

?“adcValue”值由所有任務均可訪問。

?該互斥鎖確保在讀寫操作期間實現獨占訪問。

關鍵見解：

即使是一個單一的整數，在被多個搶占式任務訪問時也必須得到保護。

任務職責

ADC 讀數任務

每 50 毫秒讀取一次模擬輸入，并更新共享值

ADC 打印任務

安全地讀取 ADC 值，并將其打印到串行監視器中。

LED 控制任務

在互斥保護下復制共享的 ADC 值，并根據閾值控制 LED 的狀態。

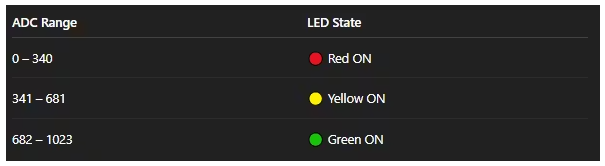

LED 邏輯映射

這種映射能夠即時提供傳感器狀態的直觀反饋。

互斥鎖設計

?類型：FreeRTOS 互斥鎖(二進制模式，優先級繼承功能已啟用)

?受保護資源：adcValue

?目的：防止并發訪問和數據競爭

為何選用互斥鎖(而非信號量)?

互斥鎖支持優先級繼承功能，能夠避免實時系統中的優先級倒置現象。

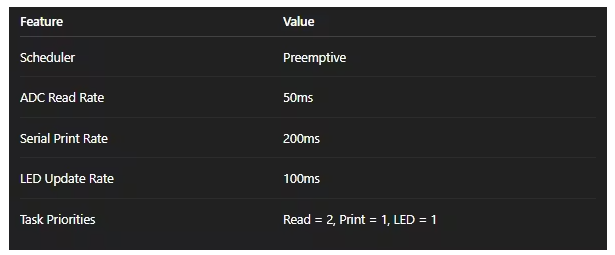

時間安排與日程規劃

預期的序列輸出

關鍵學習要點

?互斥鎖如何防止競爭條件

?任務間傳感器數據的安全共享

?協調具有不同優先級的多項任務

?由模擬輸入驅動的實時 LED 控制

學習成果

該項目提供了一個清晰且實用的案例，說明了在實時嵌入式系統中互斥鎖為何至關重要，以及在任務共享數據的情況下如何正確使用它們。

它與在基于專業實時操作系統的設計中所使用的實際傳感器處理流程極為相似。

本文編譯自hackster.io
