在過去的幾個月里，一只希沃納小狗機器人狗一直穩穩地坐在我的辦公桌上。它很聰明——能夠四處移動、識別面孔，甚至還能響應一些指令。但一個想法一直在我腦海中縈繞：如果它能擁有“雙手”來主動與周圍環境互動，而不僅僅是觀察和移動該怎樣呢?這個想法促使我訂購了適用于小狗機器人的專用兩自由度機械臂擴展套件，從而開啟了將它從“移動平臺”轉變?yōu)椤耙苿?dòng)操作器”的項目。

這遠不止是硬件的簡單附加功能。我的目標是構建一個完整的智能行為循環：讓“小狗板”能夠自主找到目標物體，規劃前往該物體的路徑，精確地抓取它，并最終將其運送到指定位置。這聽起來像是物流機器人或家庭助手的簡化版本，而“小狗板”采用的開源、基于 ROS 的設計使這個雄心勃勃的想法得以實現。

第1步：硬件集成——構建物理基礎

將這個機械臂套件安裝起來的過程出乎意料地十分順利。該套件包含機械臂主體、兩個專用伺服電機、所有必需的線纜以及一個與“小狗派”(PuppyPi)的數控鋁制背板完美適配的安裝支架。關鍵在于要確保機械臂底座穩固無比，因?yàn)槿魏屋p微的晃動都會在夾爪處被放大，從而破壞精度。

我用提供的線纜將機械臂的兩個伺服電機連接到了小狗板主板上的預留擴展端口上。根據官方文檔，這些端口是預先配置好的，這讓我避免了底層驅動程序方面的困擾。在開機之前，我手動將機械臂調整到“零”位置——這是未來所有動作的基準點。

您可以查看“小狗板”教程，以獲取完整的代碼、視頻指南以及其他項目?jī)?nèi)容。

第 2 步：軟件與感知——賦予其“眼睛”和“大腦”

真正的挑戰和樂趣始于軟件方面。PuppyPi 運行著完整的 Ubuntu 和 ROS 系統，這是我一切工作的基礎。我首先安裝了官方的 HiWonder 機器人手臂 ROS 包，其中包含了 URDF 模型、基本控制器和示例腳本。

視覺對于手臂確定抓取位置至關重要。我利用“小狗板”內置的廣角攝像頭編寫了一個基于 OpenCV 的視覺節點。為了確保識別的可靠性，我編寫程序使其能夠檢測特定的顏色(一個明亮的紅色立方體)。這個節點會持續分析視頻流。一旦它識別出目標顏色的斑點，它就會使用相機校準參數計算出該物體相對于“小狗板”主體的三維空間坐標。

接下來是關鍵環節：坐標轉換和運動規劃。我創建了一個核心控制節點，該節點訂閱由視覺節點發布的坐標信息。接收到這些坐標后，該節點會執行一系列坐標轉換，將目標點從“相機坐標系”轉換到“機械臂基坐標系”。對于這個具有兩個自由度的機械臂，我使用了一個簡單的幾何模型來進行逆運動學計算，以確定所需的伺服角度，生成了一條平滑的軌跡，并最終通過 ROS 主題向伺服驅動節點發布命令。我還編寫了一個簡單的夾具控制服務來處理開合動作。

第 3 步：讓功能“活”起來——三個逐步演示環節

在硬件和軟件都準備就緒之后，我設計并實施了三個逐步復雜的場景，以全面測試該平臺的性能。

示例 1：靜態視覺抓取。這是基礎測試。當“小狗板”保持靜止?fàn)顟B(tài)時，我將紅色立方體放置在它前方的不同位置。啟動程序后，它會用“頭部”(攝像頭)快速掃描，鎖定目標，然后機械臂會平穩地在立方體上方移動、下降、抓取并抬起。當夾具穩穩地提起立方體的那一刻，我就知道整個感知控制流程已經正常運行了。

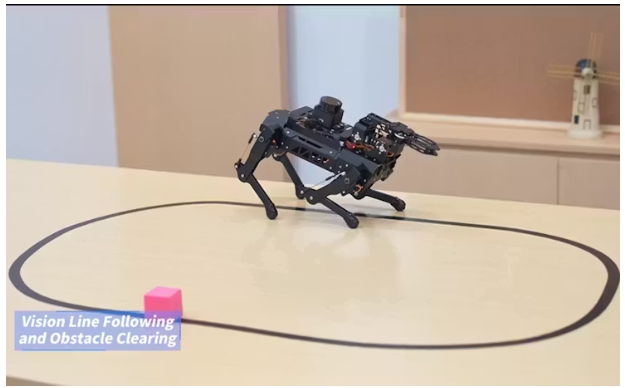

演示 2：自主搜索與運輸。這是核心挑戰。我讓小狗機器人在一間小房間里自由移動，同時持續運行視覺程序。當攝像機在移動過程中發現地板上的紅色立方體時，程序會命令小狗機器人調整自身方向，并靠近該物體。到達最佳位置后，小狗機器人會暫停，執行抓取動作，然后規劃一條新的路徑，將立方體運送到指定的“投放區”。這一過程完美地展示了完整的自主機器人循環：“感知 - 決策 - 執行 - 移動”。

演示 3：簡單的人機交互。為了增添趣味性，我利用了 PuppyPi 現有的多模態人工智能功能進行了簡單的集成。我擴展了其語音功能，使得當我說“拿起那個紅色的立方體”時，語音識別會將指令轉換為文本，并通過 ROS 傳遞給主控制節點，從而觸發整個搜索和抓取流程。這是一個初步演示，但有效地展示了高級自然語言指令如何能夠轉化為復雜的機器人任務。

第 4 步：挑戰、調試與優化

沒有哪個項目是一帆風順的。我遇到了幾個關鍵問題：首先，由于小狗電腦停止運行時身體輕微晃動導致抓取精度下降。我的解決辦法是在移動后短暫進行穩定暫停，并讓視覺系統進行多次快速位置讀取以進行平均計算后再進行抓取。其次，在多節點協調中出現了時間問題(例如，夾爪在手臂未處于正確位置時就閉合)。我使用 ROS 的 actionlib 庫對任務流程進行了重構，將每個動作(移動、定位、抓取)都設為獨立的、可等待的動作，并帶有反饋，從而形成了更清晰、更可靠的邏輯。

結論

通過這個項目，PuppyPi 從一個“演示平臺”轉變?yōu)榱艘豢钫嬲摹皠?chuàng)新平臺”。雖然這個兩自由度機械臂設計簡單，但它所實現的自主移動操作能力卻遠超其各個組成部分的總和。這證明了在低成本的桌面級設備上實現復雜機器人應用是可行的。

該項目的結束僅僅意味著更多想法的開始。你可以為夾具添加微型攝像頭，以實現精確的“手眼”視覺伺服;可以使用激光雷達地圖讓機器人記住物品通常存放的位置;甚至可以嘗試兩個“小狗板”單元協同工作來搬運一個物體。PuppyPi 的開源生態系統和 ROS 支持為所有這些探索提供了堅實的基礎。

我認為最令人興奮的項目并非是使用那種封閉式的產品，而是要將一個開放平臺發揮到極致，從而創造出全新的事物。為“小狗板”添加一個擴展臂的過程，正是這樣一種探索之旅。我迫不及待地想看到你們用它創造出什么樣的成果。

本文編譯自hackster.io
