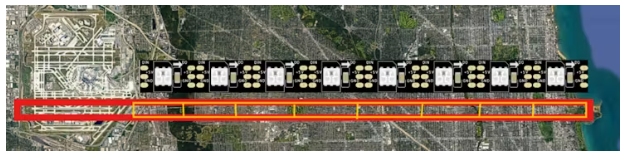

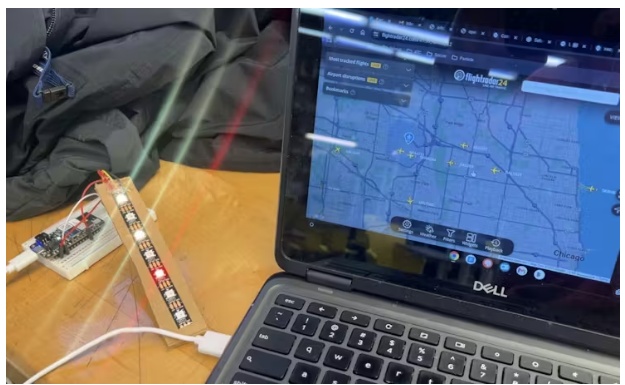

這個項目是為我物理計算課程中的數據可視化項目而設計的。其核心理念是通過 LED 燈帶來展示飛機在天空中的位置，每盞 LED 燈都代表著一個位置。這些燈光會隨著飛機的活動而移動并改變顏色。

我為這個項目使用了 Particle Photon 2，因為它非常出色，而且能非常輕松地將這個微控制器連接到互聯網。這絕對是一款出色的微控制器，我會強烈推薦(我還買了另外兩個)。

所有跑道均以芝加哥奧黑爾國際機場(ORD)為參照標準。

Webhook/ API

查詢

這是通過使用 OpenSky 網絡及其 REST API 來完成的，該 API 的詳細文檔可在此處查閱。

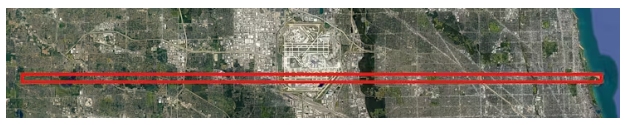

這個 API 如何運作的最簡單且最易于演示的例子，可以通過一個匿名的 API 請求來實現，該請求遵循基本的查詢設置，并將其輸入到網絡瀏覽器中。例如，要查找位于 28C/10C 圓形區域內所有飛機的查詢，其格式應如下所示：

樹莓派繼電器

理想情況下，應該能夠?qū)⒃搩?nèi)容以 GET 請求服務的形式(比如使用 Particle 的服務)提交出去。但對我來說，這似乎從未奏效。無論我嘗試何種身份驗證方式，無論使用何種訪問令牌，無論設置何種參數、頭信息還是響應模板，都無法讓我擺脫“ETIMEDOUT”錯誤(即當 API 回復時間過長時出現的 Particle 錯誤)。我把它發到了 OpenSky 的 Discord 和 Particle 論壇，但都沒有效果。如果您找到了解決辦法，請告知我;那樣會讓這一切變得簡單得多。

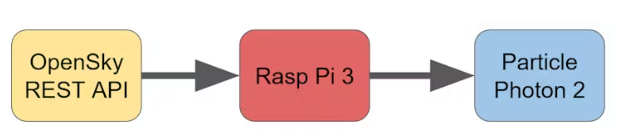

為了解決這個問題，我使用了我手頭有一臺舊的 Raspberry Pi 3 來從 OpenSky API 獲取數據，然后使用 Particle.publish() 函數將這些數據推送到我的 Particle 設備上。該代碼可以在本項目的“代碼”部分中查看。

一個優點是這種接力方式確實可行。另一個優點是它能為我提供 OAuth2 客戶端憑證，這樣我每天就能獲得 4000 個 API 信用額度。但有一個缺點是，如果我想要更改跑道的地理圍欄，我就得進入樹莓派并自行修改代碼。

“光子 2 編程”

這就是一切精彩內容的開始。我將為大家展示每個步驟的具體操作過程，并且不會深入講解編程本身的內容。如需了解更多詳情，請查看下面這個項目的“主”代碼部分。我用內嵌注釋對其進行了詳細的記錄，這樣您就可以跟著實際的代碼一起操作了(如果您愿意的話)。我會標注行號，以便于您更好地理解。

解析數據

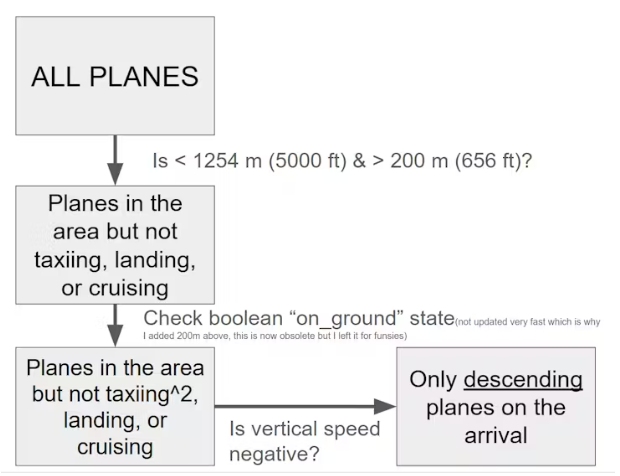

首先，OpenSky API 返回的 JSON 文件包含了整個虛擬區域內所有的飛機信息。所有的飛機。在空中飛行的、起飛的、在地面的……所有內容都在其中。所以首先我們必須對其進行排序!我用這個來獲取每個數據值，還用這個便捷的工具讓我的工作變得輕松些。下面是我是如何操作的(第 45 行)：

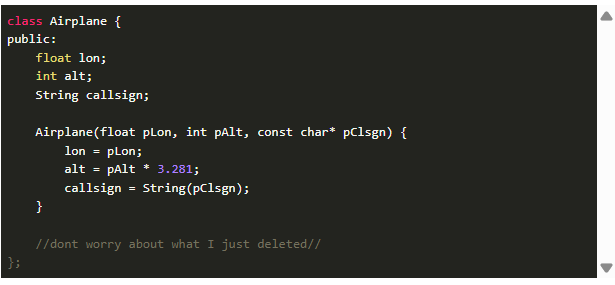

需要指出的是，當我確定這架飛機正是我想要的那一架后，我會獲取其所有數據并將其存儲到一個“飛機”對象中，這樣我就再也不需要再接觸 JSON 數據了。這個飛機對象的結構如下：

這些對象被添加到一個數組中，這樣我就能方便地對其進行存儲和排序了。

整理飛機停放位置

我不太清楚 OpenSky API 在返回 JSON 數據時是依據什么標準對飛機進行排序的，但可以肯定的是，它并非依據距離奧爾德姆機場的遠近來進行排序。因此，我必須將這些混亂的對象數組整理成一個能觸發警報的數組。

需要指出的是，存儲混亂排列的飛機對象的數組長度總是會小于表示燈光的數組長度。我有 8 個燈，所以它由一個 7 個索引的數組來表示。每個燈代表 1.5 英里的空域。所以它看起來是這樣的：

飛機的數量絕不會超過 4 架，因為如果超過了，那一定是空中交通管制員搞錯了。因為根據美國聯邦航空局的 JO 7110.65 5-5-4 規定，飛行器之間必須保持 3 英里的間隔。這意味著最多每 3 個間隔才能有一架飛機。

那么如何對其進行排序呢?其實很簡單。這個過程發生在第 100 行到第 156 行之間，通過一系列“if”語句來實現。每架飛機都會被檢查其經度，并被放置到相應位置的正確數組槽中。如果沒有飛機在那里，就會創建一個假飛機，其高度設為 -1000 米，以便于更容易地識別出來。這就是您能得到的所有解釋了：)

打開燈

很簡單。首先，關閉所有沒有對應飛機的燈。然后，如果這個燈有對應的飛機，就將其打開，并將顏色設置為代表飛機所處高度的樣式。我使用了 switch-case 結構，因為我是個酷家伙(第 182 行至 219 行)。

結論

就是這樣啦!如果拆解開來的話，其實挺簡單的，但從零開始進行編程可不是一件容易的事!雖然仍有幾處關于神秘飛機和奇怪的地理圍欄錯誤的問題，但總體來說這個項目已經達到了 98% 的功能性。

根據 Raspberry Pi 代碼的最后一行設定，數據每 10 秒更新一次，而燈也會隨之相應地變化，因為“光子”始終處于循環狀態。即便以這樣的頻率運行，我每天 4000 個 API 信用額度也需要大約 12 個小時的持續使用才會用完。我的 Pi 電腦連接到一個智能插座，這樣我就可以從家里遠程開關它，而且在我不需要它的時候它也不會消耗我的信用額度。
