在本教程中，我們將學習如何使用 DHT21 濕度和溫度傳感器與 Arduino 進行配合，并將測量值顯示在 OLED 顯示屏上。

第 1 步：您將需要的物品/材料

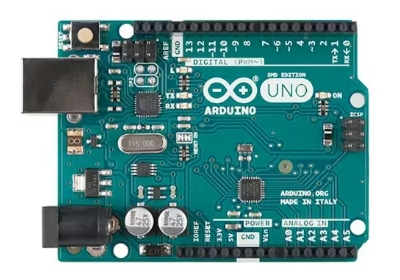

?Arduino Uno 或任何其他類型的 Arduino 板子

?DHT21 傳感器

?面包板

?跳線

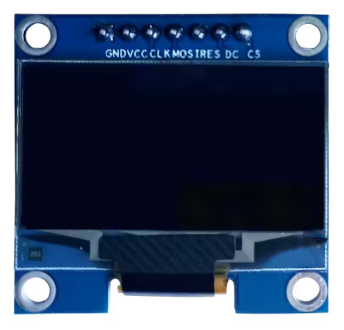

?OLED 顯示屏

?Visuino software

第 2 步：電路

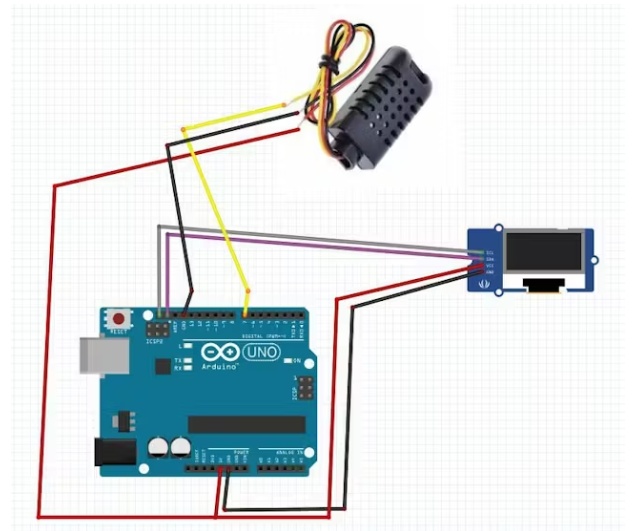

?將 DHT21 的正極引腳(+)與 Arduino 的 +5V 引腳相連。

?將 DHT21 的負極引腳(接地端)與 Arduino 的 GND 引腳相連。

?將 DHT21 的輸出引腳與 Arduino 的數字引腳(7)相連。

?將 OLED 顯示屏的“VCC”引腳與 Arduino 單元的“5V”引腳相連。

?將 OLED 顯示屏的“GND”引腳與 Arduino 的“GND”引腳連接起來。

?將 OLED 顯示屏的“SDA”引腳與 Arduino 的“SDA”引腳連接起來。

?將 OLED 顯示屏的“SCL”引腳與 Arduino 的“SCL”引腳相連。

第 3 步：?jiǎn)?dòng) Visuino 軟件，并選擇 Arduino UNO 板型。

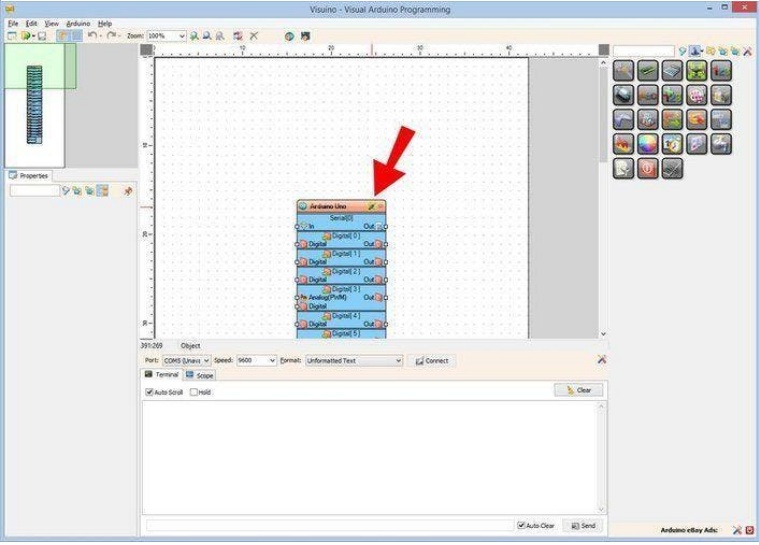

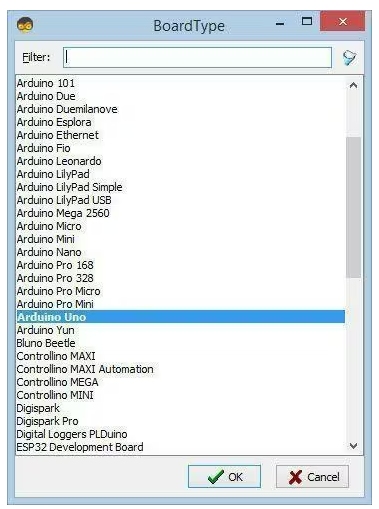

按照第一張圖片所示啟動 Visuino。在 Visuino 中點擊“Arduino”組件上的“工具”按鈕(圖 1)。當對話框出現時，如圖 2 所示選擇“Arduino UNO”。

第 4 步：在 Visuino 添加、設置及連接組件

?添加“DHT”組件

?選擇“濕度溫度計1”，然后在屬性窗口中將類型設置為“DHT21”

?添加“OLED”顯示組件

?雙擊“顯示OLED1”

?在“元素”窗口中，將“文本字段”拖至左側。

?在屬性窗口中將尺寸設置為 2 。

?在“元素”窗口中，將另一個“文本字段”拖到左側。

?在屬性窗口中，將“大小”設置為 2，“Y 軸”設置為 20

?關閉“元素”窗口

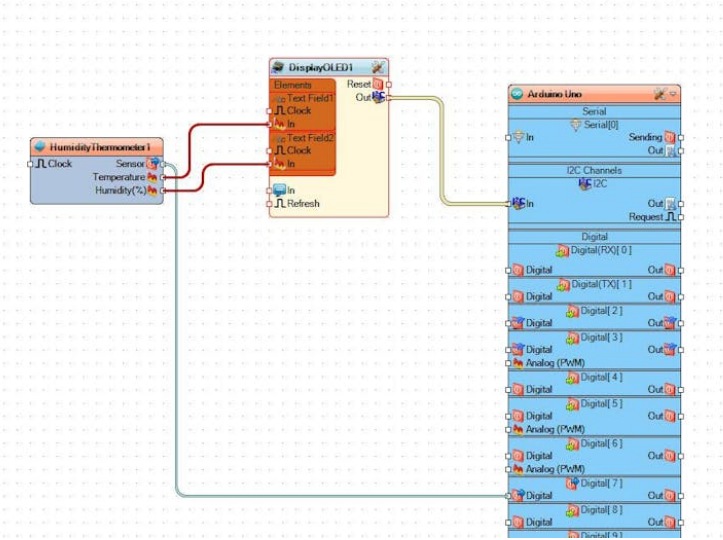

?將“濕度溫度計1”引腳“溫度”部分連接到“顯示 OLED1” > “文本字段 1”

?將“濕度溫度計1”的“濕度”引腳連接到“顯示 OLED1” > “文本字段 2”

?將“濕度溫度計 1”傳感器的引腳與 Arduino 板上的數字引腳 7 進行連接。

?將“DisplayOLED1”引腳的 I2C 輸出連接到 Arduino 板的 I2C 輸入引腳上

第 5 步：生成、編譯并上傳 Arduino 代碼

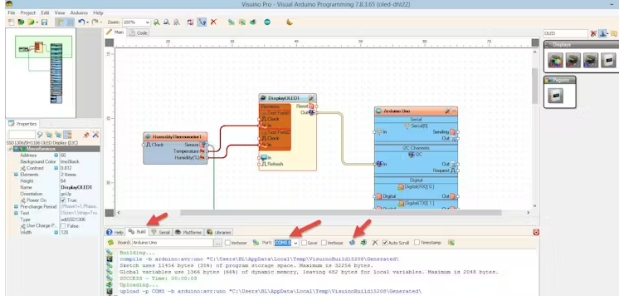

在 Visuino 中，點擊頁面底部的“構建”選項卡，確保選擇了正確的端口，然后點擊“編譯/構建并上傳”按鈕。

第 6 步：運行

如果為 Arduino UNO 模塊供電，OLED 顯示屏就會開始顯示溫度和濕度值。
