[導讀]如圖所示為L(zhǎng)M4921用于雙聲道耳機放大器的典型電路。由SPI接口總線J1輸入控制線信號:串行數據信號SPI- DATA,串行使能信號SPI-ENABLE,串行時鐘信號SPI-CLK。由I2S接口總線J2輸入全范圍的串行數字音頻信號:I2S數據信

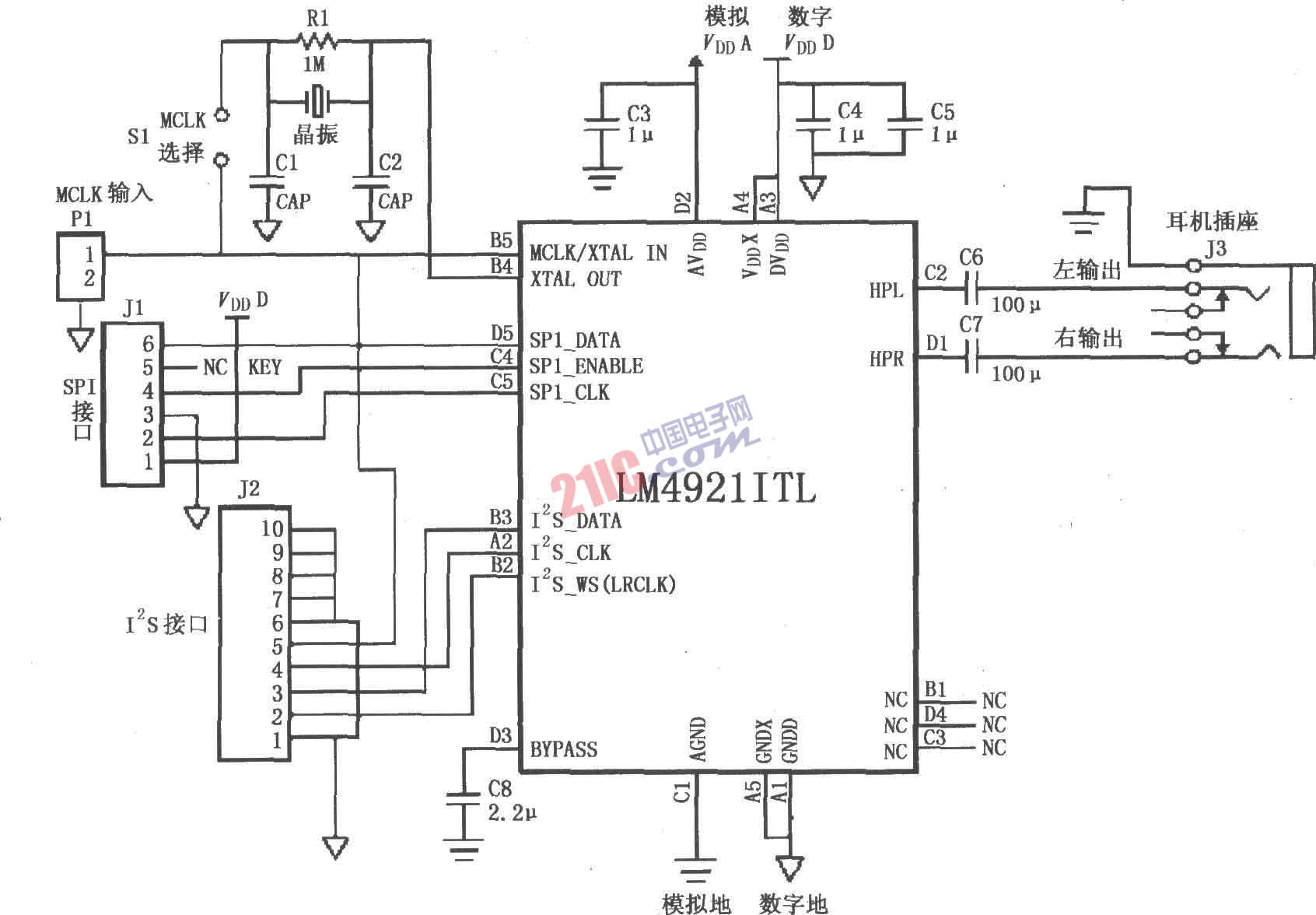

如圖所示為LM4921用于雙聲道耳機放大器的典型電路。由SPI接口總線J1輸入控制線信號:串行數據信號SPI- DATA,串行使能信號SPI-ENABLE,串行時鐘信號SPI-CLK。由I2S接口總線J2輸入全范圍的串行數字音頻信號:I2S數據信號I2S-DATA,I2S時鐘信號I2S-CLK。I2S字選信號I2S-WS(又稱Right/Left Select)。由P1輸入MCLK信號:當S1斷開時選擇外部主時鐘MCLK輸入;當 S1短接時選擇內部晶振(11.2896MHz)。立體聲耳機輸出由J3輸出,采用100μF電容作為隔直流電容,以防止輸出直流電流損壞耳機。LM4921的模擬電源與數字電源分別獨立。
