讓電話發出音樂聲(一)
[導讀]現在手機有了彩鈴功能，它用各種語言、歌曲音樂來代替原來的單調振鈴聲，使人感到很新穎?？捎猛婢咝∈謾C(jī)中的芯片把家中固定電話的單調振鈴聲改為音樂聲。下圖為HA3288(22)P/TDL(LCD)“小霸王”電話機的振鈴電路。為

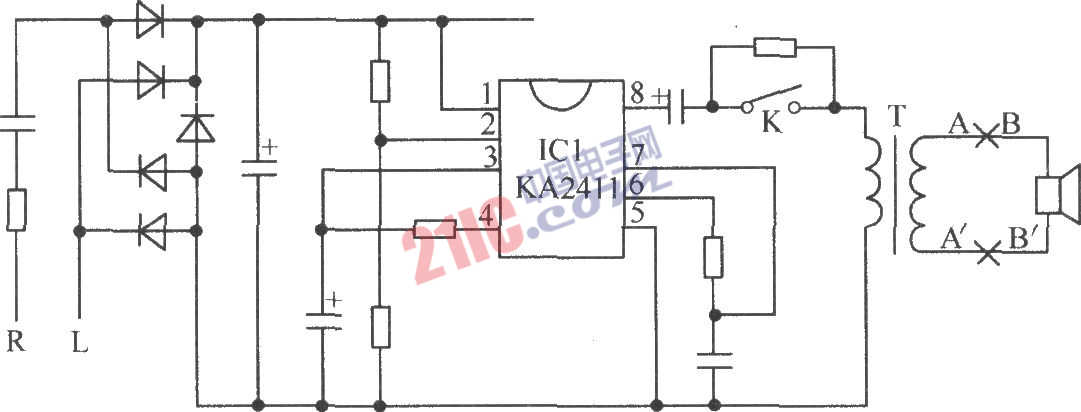

現在手機有了彩鈴功能，它用各種語言、歌曲音樂來代替原來的單調振鈴聲，使人感到很新穎?？捎猛婢咝?strong>手機中的芯片把家中固定電話的單調振鈴聲改為音樂聲。下圖為HA3288(22)P/TDL(LCD)“小霸王”電話機的振鈴電路。為了減少原電路的改動，僅將振鈴電路中揚聲器的兩根導線焊開。被焊開的兩根導線為斷點A、A'。

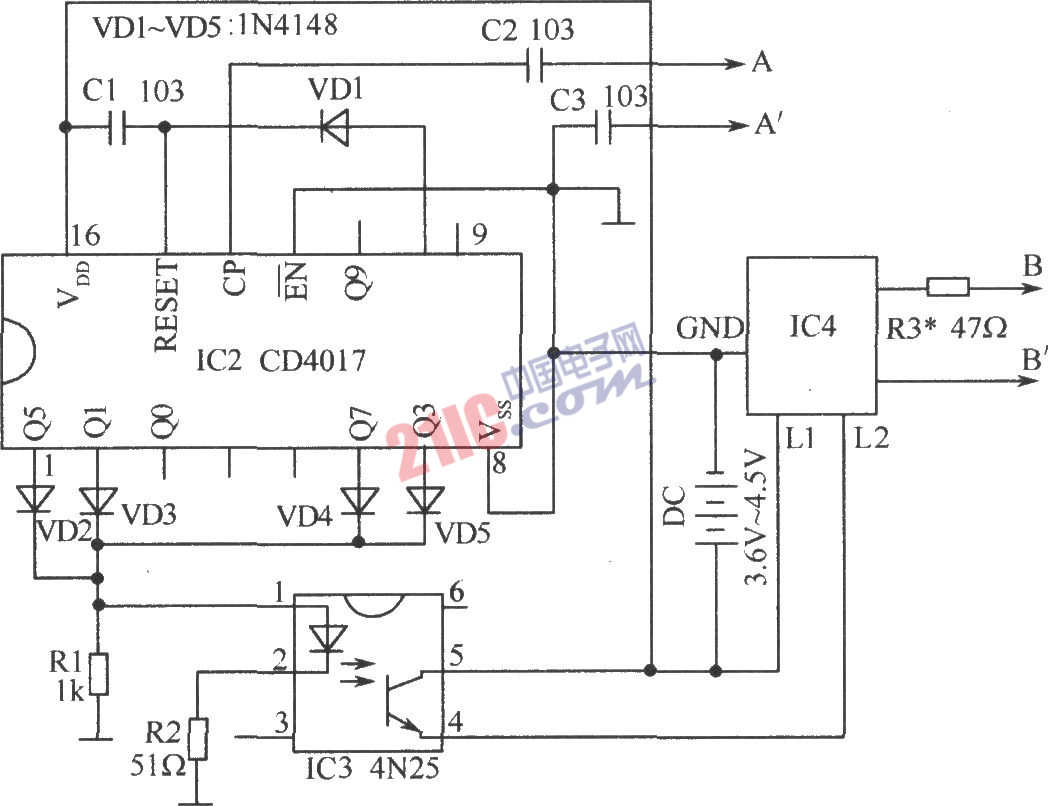

A、A'兩根導線經下圖電容C2、C3與IC2的14腳和“地”(GND)相連接。被焊開的揚聲器上的接線柱兩點為B、B'斷點，此兩點分別連接到下圖IC4的B、B'點。此圖為新增的振鈴觸發電路。
