多通道壓力巡檢儀的電路框圖(高精度集成壓力信號調理器MAX1457)

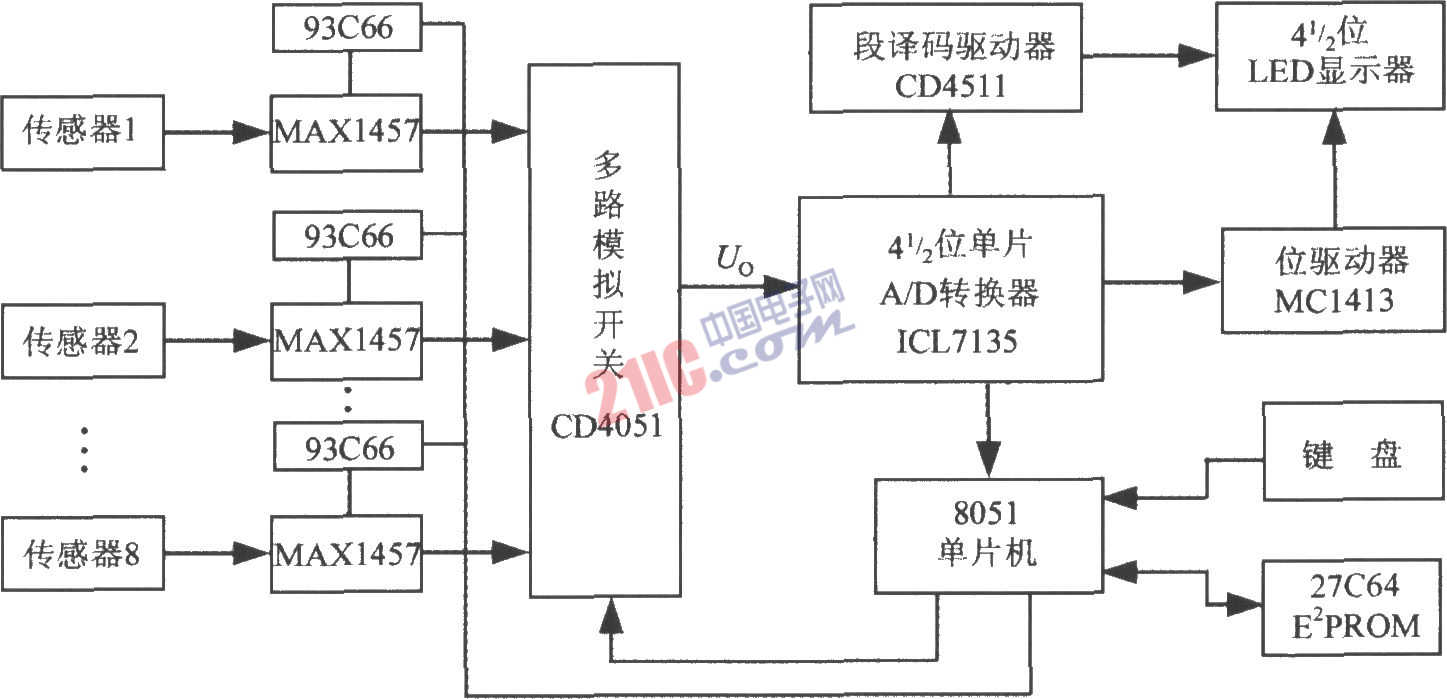

利用多片MAX1457亦可配單片A／D轉換器和單片機，構成多通道壓力巡檢儀，電路框圖如圖所示。圖中采用一片八選一模擬開關CD4051，最多可接收8路傳感信號。每只傳感器的校準系數都存儲在93C66中。CD4051的輸出接ICL7135型4 1/2位單片A／D轉換器，再通過譯碼驅動器(CD4511)和位驅動器(MC1413)，驅動4 1/2位LED顯示器。8051單片機根據ICL7135發出的數據選通信號(STR非)和忙碌信號(BUSY)，判定某一路傳感器信號完成A／D轉換后，即通過CD4051切換輸入通道，檢測下一路傳感器的信號。利用鍵盤可預先設定被檢測的通道和檢測順序，還可對每片MAX1457進行初始化，把27C64存儲的系數寫入相應的93C66中。
|
