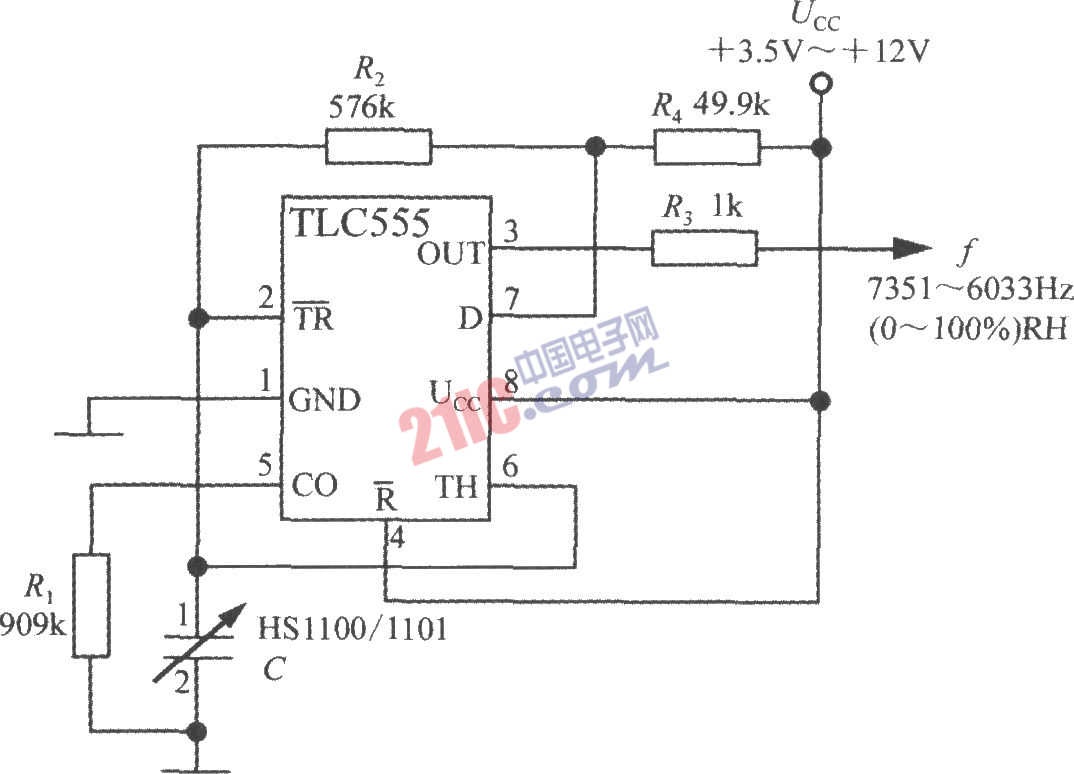

線性頻率輸出式相對濕度測量電路如圖所示,電源電壓范圍是UCC=+3.5~+12V。利用一片CMOS定時器TLC555,配上HS1100/1101和電阻R2、R4構成單穩態電路,將相對濕度轉換成頻率信號。輸出頻率范圍是7351~6033Hz,所對應的相對濕度為0~100%。當RH=55%時,f=6660Hz。輸出頻率信號可送至數字頻率計或單片機系統,測量并顯示出相對濕度值。R3為輸出端的限流電阻,起保護作用。

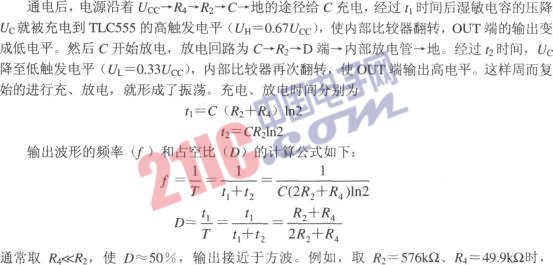

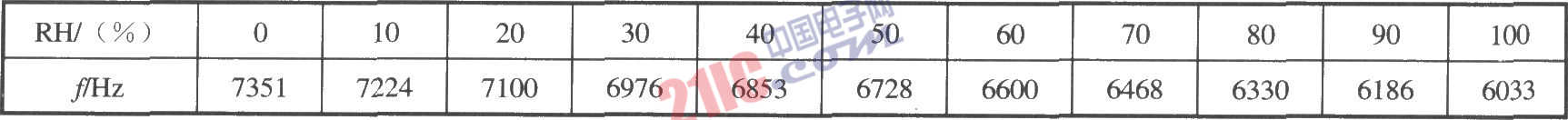

D=52%。當C=C0=181.5pF時,求出f=6668Hz,這與6660Hz(典型值)非常接近。當RH=55%、TA=+25℃時,輸出方波頻率與相對濕度的數據對照見下表。
